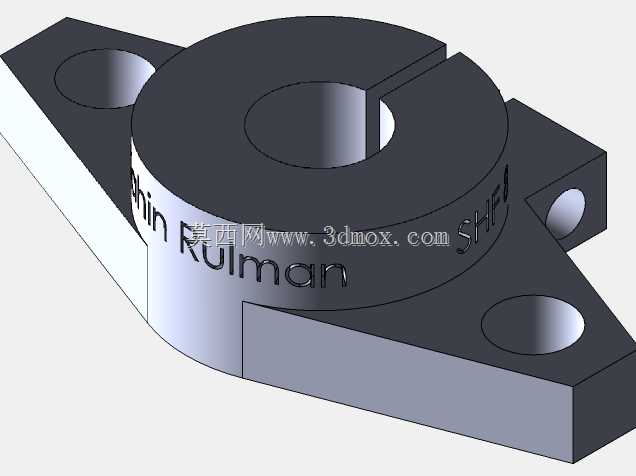

SHF-8型菱形法兰对开式轴支座结构

　　这类对开式菱形法兰轴支座，在轻工输送线、小型自动化设备的轴系布局里应用十分广泛，尤其是需要频繁拆装维护的传动轴端部支撑场景，相比整体式轴套，它不需要沿着轴端轴向串动装配，能直接在轴段任意位置完成固定，大幅降低后期维护的拆装工作量。从实际使用场景来看，它常被用在8mm直径光轴的支撑点位，比如小型皮带输送机的从动辊端支撑、桌面级自动化设备的导向轴定位、检测设备的传动轴固定座，甚至部分小型包装机械的导辊安装位都能见到同结构支座的身影。

　　从功能特性上看，这款支座采用对开夹紧的结构逻辑，主体的环形支撑孔带有一道贯通的开缝，当两侧安装耳的螺栓锁紧时，开缝处会产生弹性形变，抱紧穿过内孔的光轴，不需要额外在轴上加工键槽或者定位台阶，只要锁紧螺栓的扭矩达到设计值，就能提供足够的抱紧力，限制轴的轴向窜动和径向转动，这种无键连接的方式对小直径轴非常友好，不会因为加工键槽削弱轴的结构强度，也能灵活调整轴的轴向安装位置，适配不同的安装间距需求。支座的安装法兰采用菱形切边的结构，相比圆形法兰，它的两个安装孔分布在支座主体的对角位置，安装时占用的横向空间更小，两个安装孔的中心距经过优化，能在保证安装强度的前提下，缩小整体安装边界，适合安装空间局促的紧凑型设备布局。

　　设计思路上，这款支座的主体采用台阶式结构，上部的环形夹紧段厚度足够，保证开缝处的弹性形变区间合理，不会因为锁紧力过大导致夹紧段断裂，下部的基座部分做了加厚处理，能承受轴系运转时产生的径向载荷，避免支座受力后出现基座变形导致的轴系同轴度偏差。内孔的加工精度按照小直径轴的常用配合公差设计，未锁紧状态下内孔和轴之间保留微小间隙，方便轴的穿入和位置调整，锁紧后内孔均匀抱紧轴面，不会出现局部应力集中导致的轴面压痕。安装孔采用沉孔设计，锁紧螺栓的头部可以完全沉入沉孔内，不会突出支座表面，避免和周边运动部件产生干涉，同时沉孔的深度经过计算，能保证螺栓锁紧时的压紧力均匀作用在安装面上，不会出现螺栓偏斜导致的夹紧力不足问题。

　　从安装边界来看，这款支座适配8mm直径的光轴，两个安装孔的中心距适配常用的小型安装点位，安装时只需要在安装基板上加工两个对应位置的通孔或者螺纹孔，将支座放置在预定位置后穿入螺栓预紧，再调整轴的轴向位置和同轴度，最后交替锁紧两个安装螺栓以及夹紧缝处的锁紧螺栓，就能完成轴的固定。需要注意的是，这类支座适合承受径向载荷为主的工况，不适合传递大扭矩的轴端支撑，如果需要传递扭矩，需要额外加装定位销或者轴用挡圈辅助定位，避免轴在重载下出现打滑移位。另外支座的基座底面做了平面度处理，安装时和安装基板的贴合面要保证平整，避免安装面不平导致支座锁紧后出现内孔变形，影响轴的转动灵活性或者抱紧效果。

　　在实际选型应用中，这类小尺寸对开式轴支座的优势十分明显，它不需要复杂的轴系加工，对安装空间的要求低，拆装维护方便，尤其是在设备改造或者旧线升级的场景下，不需要拆解原有轴系的其他部件，就能直接在轴段上加装这类支座完成支撑点位的补充，大幅降低改造成本和停机时间。结构设计上没有多余的冗余结构，所有的结构特征都服务于夹紧定位和安装固定的核心功能，没有多余的装饰性结构，完全从工程实用角度出发，金属材质的本体也能保证足够的结构强度和使用寿命，在常规工况下不需要频繁更换，能长期保持稳定的支撑精度。
