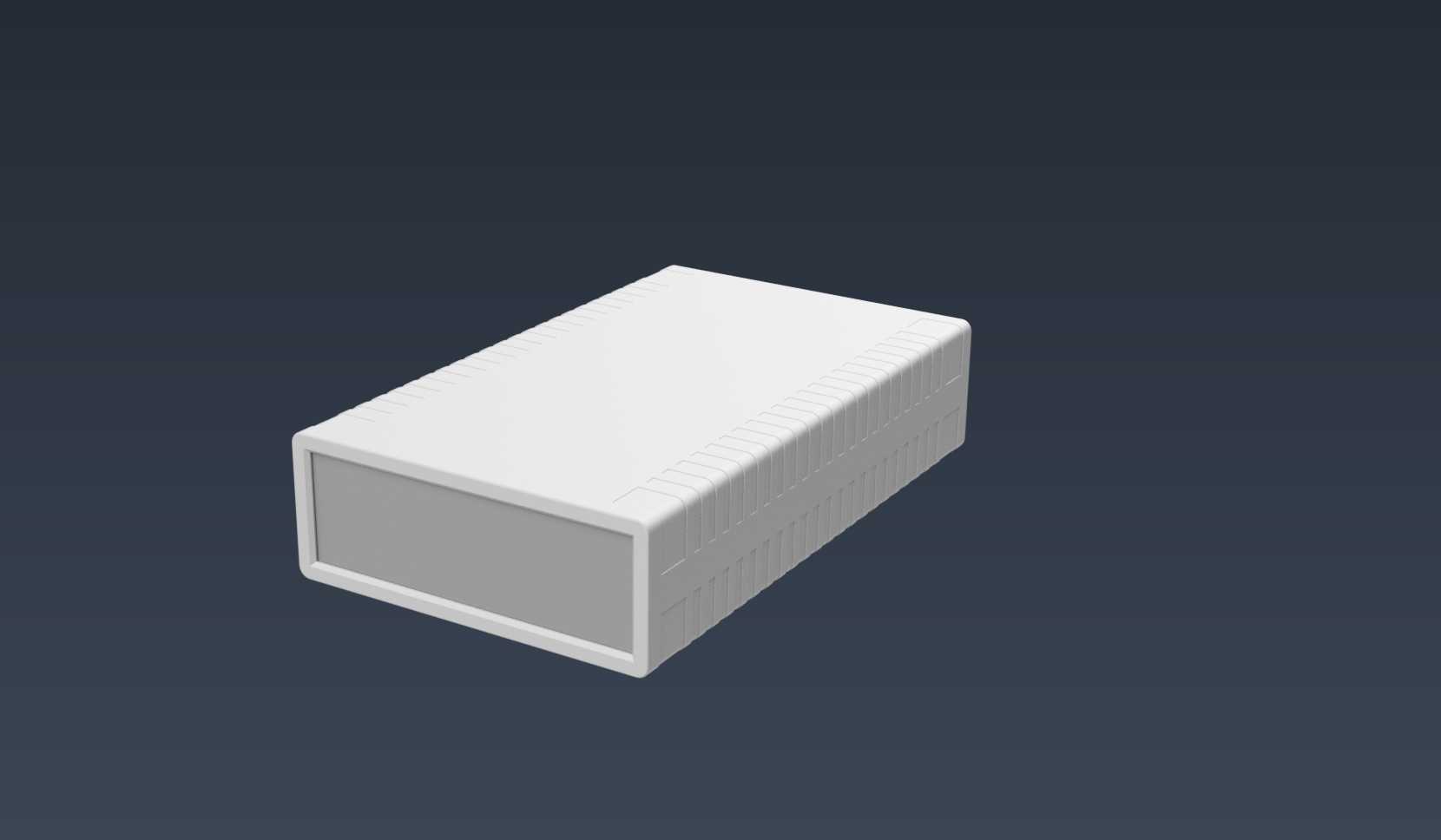

带侧开面板的长方体塑料储物外壳结构

　　日常车间物料周转、小型电子模块封装、零散工装配件收纳场景里，这类长方体塑料壳体的使用频率一直很高，很多刚接触结构设计的工程师容易把这类零件做的过于厚重，或是忽略侧边开口的装配公差，导致实际打样后要么卡扣配合过松容易脱落，要么侧壁加强筋排布不合理，堆叠承重时出现侧壁鼓胀变形。从实际使用场景倒推设计逻辑的话，首先要明确这类壳体的核心承载需求：如果是用于车间零散五金件收纳，单箱装载重量通常在5到8公斤区间，堆叠层数一般不超过4层，这时候侧壁的壁厚不需要做到3mm以上，常规2mm的ABS或者PP材质壁厚就足够满足强度需求，反而要在侧壁内侧排布间距15mm左右的纵向加强筋，筋高控制在6mm、筋厚1.2mm，既能避免注塑时出现缩痕，

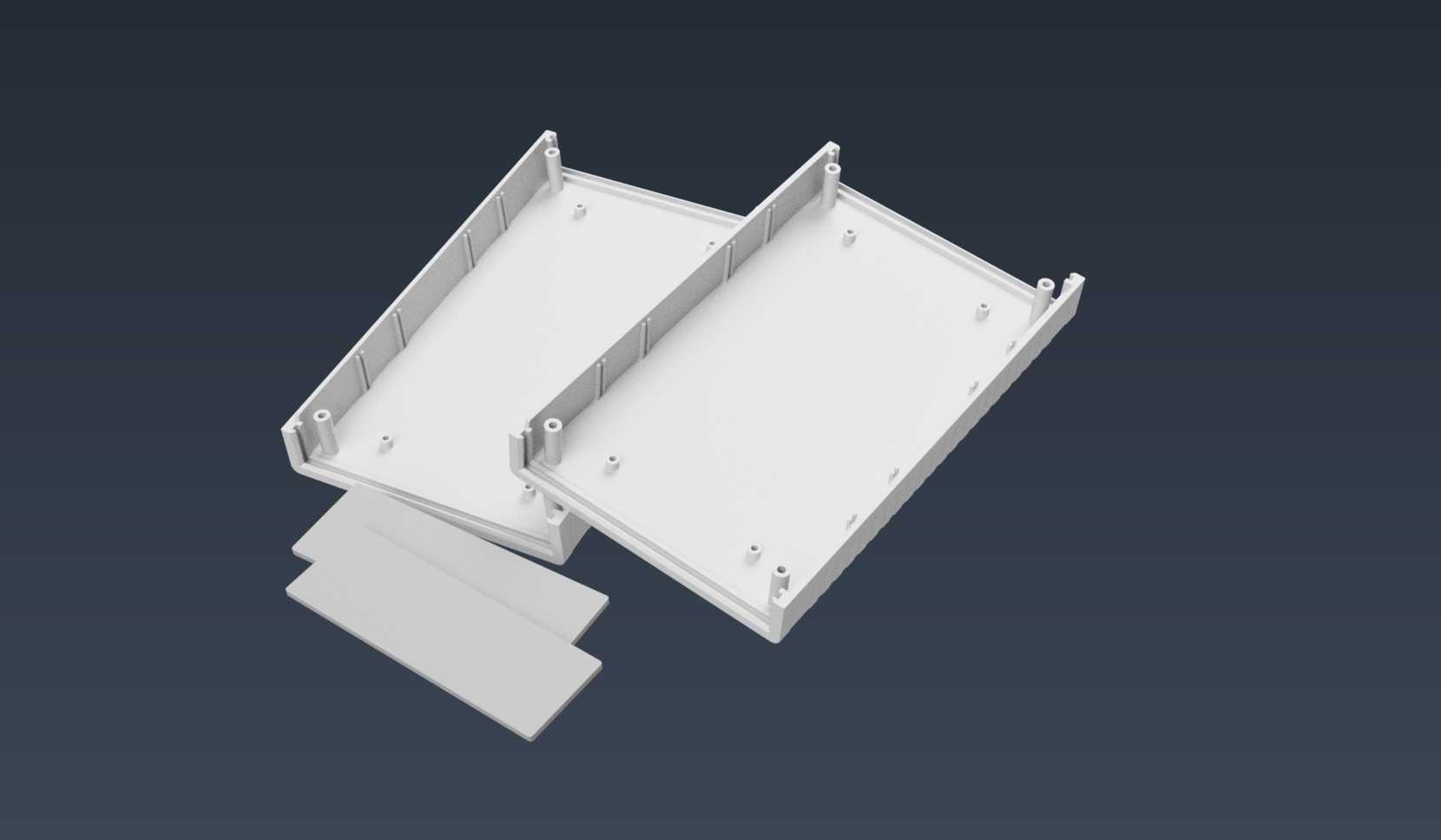

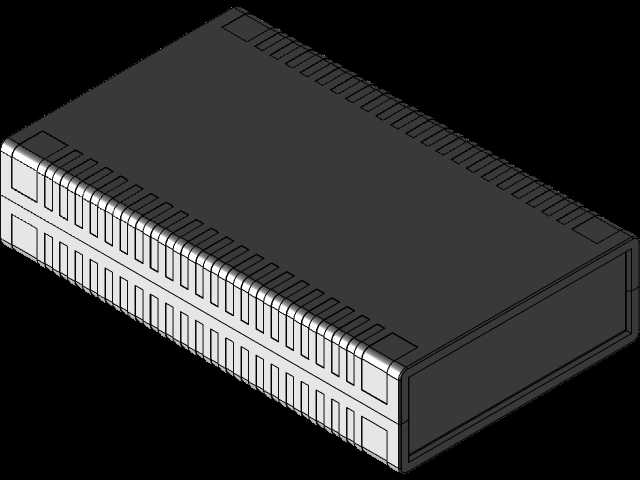

　　也能大幅提升侧壁的抗弯折能力，不会因为装满零件搬运时侧壁受力外扩。如果是用于嵌入式电子模块的防护外壳，那侧边的开口区域就要额外做止口结构，开口边缘的内止口比外沿低0.8mm，配合对应的端盖安装时，能形成简单的迷宫密封结构，阻挡车间里的浮尘、切削液溅入内部，不需要额外加装密封胶条就能满足一般工业环境的防护需求，端盖和箱体的配合不要用全周卡扣，在开口的四个角位置设置卡扣位就足够，中间位置预留0.2mm的装配间隙，既方便后期拆装维护内部模块，也不会因为塑料件的注塑形变导致端盖装不进去。外形尺寸的设计上，这类长方体壳体的长宽比尽量控制在2:1左右，高度不超过宽度的二分之一，这个比例下不管是堆叠存放还是单独放置，重心都足够稳定，不会因为轻微碰撞就翻倒。底部的四个角位置要做1.5mm高的垫高凸台，一方面让箱体底部和放置面之间留出空隙，避免地面的积水、油污直接接触箱体底部造成材质老化，另一方面多个箱体堆叠时，上方箱体的底部凸台可以卡入下方箱体顶部对应的凹槽里，堆叠时不会出现滑移掉落的情况。很多新手设计这类壳体时容易忽略脱模斜度，其实外侧壁的脱模斜度做到1度就足够，内侧因为有加强筋结构，斜度要适当加大到1.5度，避免注塑顶出时筋位被顶白，影响零件外观和结构强度。侧边的格栅纹理不是单纯的装饰作用，纹理深度控制在0.3mm，间距2mm，一方面能增加手持搬运时的摩擦力，手上沾有少量油污时也不会打滑，另一方面能在不增加壁厚的前提下，提升侧壁的结构刚性，

　　减少大面积平面容易出现的翘曲问题。如果是用于物料周转的场景，箱体顶部的边缘要做一圈加厚的翻边，翻边宽度8mm、厚度3mm，翻边内侧做圆弧过渡，避免搬运时锋利的边缘割伤操作人员，同时翻边结构也能作为自动化输送线的定位基准，输送线上的挡边可以直接卡在翻边下方，实现箱体的精准定位输送，不需要额外做定位结构。安装边界的考量上，如果是作为设备内置的模块外壳，要在箱体的两个长侧壁外侧预留安装凸耳，凸耳上的安装孔做成长圆孔，长度方向预留1mm的调节余量，抵消设备机架焊接加工时的孔位误差，安装时不需要强行掰动壳体就能顺利固定，避免安装应力导致壳体开裂。如果是独立使用的储物箱体，不需要额外做安装凸耳，只要保证底部的平面度误差控制在0.5mm以内，

　　放置在工作台面上不会出现晃动就可以。材质选择上，周转用的箱体优先选用共聚PP材质，抗冲击性能好，即使从1米左右的高度掉落也不会开裂，适合车间频繁搬运的使用场景；作为电子防护外壳的话可以选用ABS材质，表面更容易做喷涂、丝印处理，外观质感更好，刚性也比PP材质更高，安装时不容易出现形变。另外要注意，壳体内部的转角位置全部做R2以上的圆角过渡，不要做成直角，一方面直角位置注塑时容易出现应力集中，受力时容易从转角位置开裂，另一方面圆角过渡也方便清理内部的杂物，不会在转角位置积留灰尘、细小切屑。很多人设计这类零件时会把内部做的完全平整，其实可以在内部底面做间距20mm的防滑凸点，凸点高度0.5mm，放在内部的零件、模块不会因为搬运时的晃动在箱体内滑移碰撞，减少内部零件的磨损。如果需要在壳体上粘贴标签标识，要在其中一个侧壁上预留一块平整的标签区域，这个区域不要做格栅纹理，保持平面度误差在0.2mm以内，标签粘贴后不会出现气泡、翘边的情况，标识能长期保持清晰。
