层叠式DIN标准电气接线防护壳体

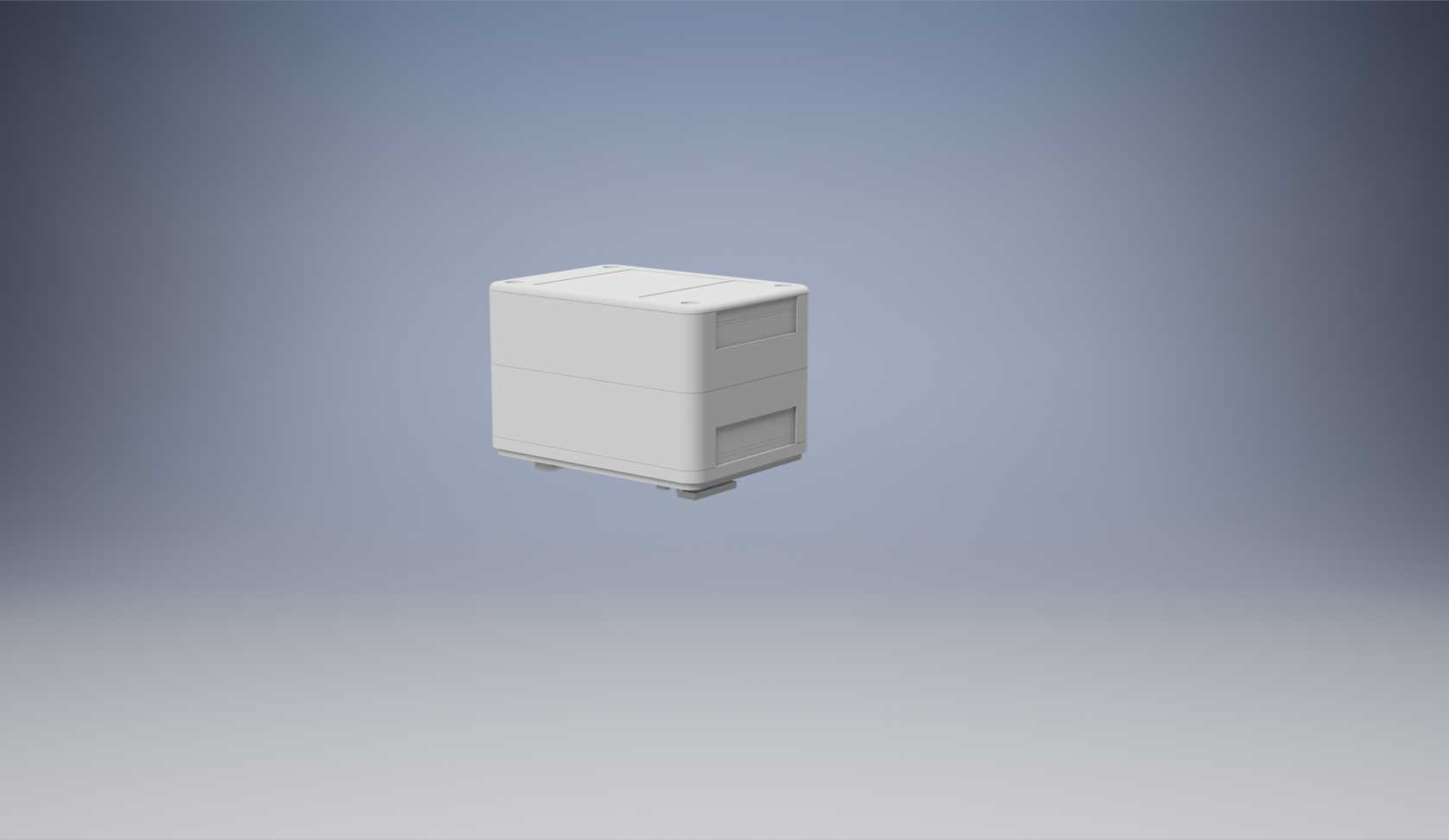

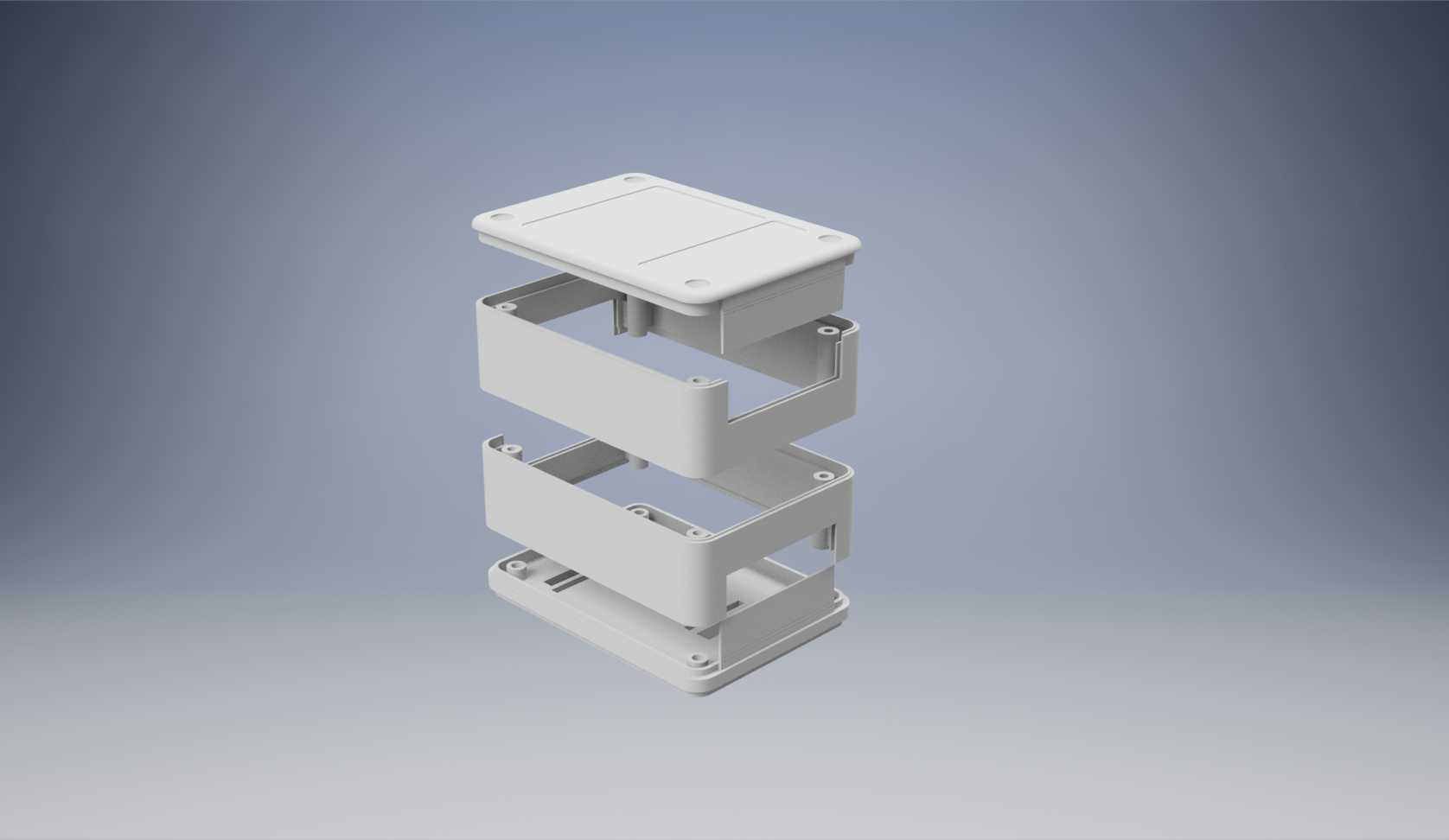

　　这类层叠式防护壳体在工业电气柜内部布线、楼宇配电分线、小型工控模块封装场景中应用十分普遍，日常做设备电控改造时经常会用到这类结构件，用来容纳接线端子、小型信号转换模块、分线端子排，避免裸露接线端积灰、误触碰引发短路故障，同时也能让柜内布线排布更规整，后期运维排查线路时能快速定位对应回路。从结构设计来看，这款壳体采用分层堆叠的组合思路，底座、中间层架、上盖三个部分通过侧边的卡扣与定位柱配合装配，不需要额外螺丝就能完成层间固定，现场组装时可以根据实际容纳的模块数量增减中间层的数量，适配不同接线规模的需求，比一体式壳体的灵活度高很多。壳体的边角都做了圆弧过渡处理，没有尖锐的注塑飞边，安装时不会划伤操作人员的手部，也不会磨损线缆的绝缘层。

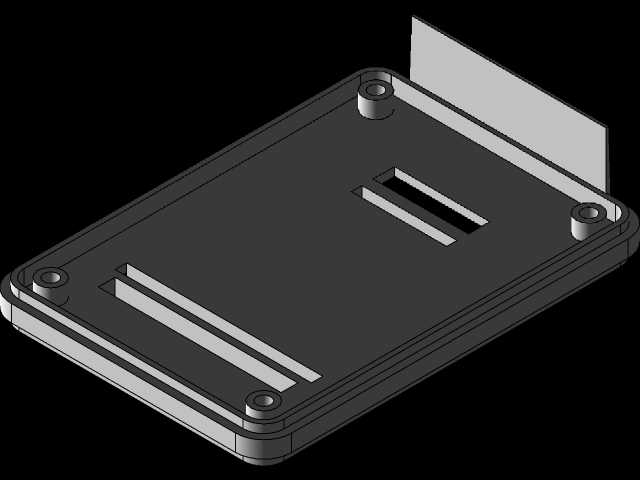

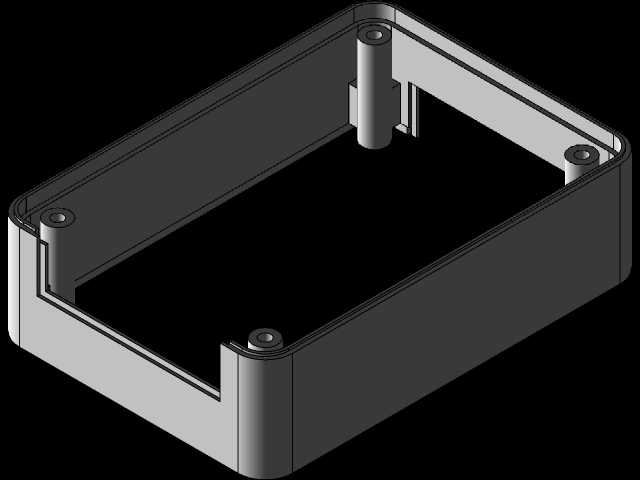

　　底座部分预留了标准导轨安装的卡扣位，能直接卡装在电气柜内通用的35mmDIN导轨上，不需要额外打孔固定，安装时只需要对准导轨按压就能卡紧，拆卸时用一字螺丝刀撬动卡扣就能快速取下，能大幅节省柜内安装的工时。上盖的表面做了细微的防滑纹理，既可以提升壳体的外观质感，也能在开盖操作时增加摩擦力，避免手滑。层与层之间的连接位置设计了定位凸台与凹槽，堆叠装配时能自动对齐，不会出现层间错位的问题，每层的内部都预留了通用的安装柱位，孔位间距符合常规小型PCB板、端子排的安装尺寸，不需要二次加工就能直接固定内部元件。壳体的侧壁预留了穿线缺口，线缆可以从层间的缺口位置引出，不需要在壳体上额外开孔，穿线位置的边缘做了圆角处理，不会割伤线缆外皮。

　　从安装边界来看，单层层架的内部净空高度足够容纳常规厚度的接线端子与小型PCB模块，堆叠三层后的整体高度不会超过柜内常规元件的安装间距，不会和相邻的断路器、接触器等元件产生安装干涉，壳体的整体宽度与深度都符合DIN标准电气元件的安装模数，能和其他标准导轨安装元件并排布置，充分利用柜内的安装空间。做这类壳体的三维建模时，需要重点关注层间卡扣的配合公差，卡扣的变形量要控制在塑料材质允许的弹性范围内，反复拆装不会出现断裂问题，同时定位柱与定位孔的配合间隙要合理，既要保证装配时能顺利对齐，又不能间隙过大导致层间晃动。另外壳体的壁厚要均匀，避免注塑成型时出现缩痕、翘曲的问题，拐角位置的壁厚要做渐变处理，防止应力集中导致壳体开裂。

　　在实际选型使用时，要根据内部容纳元件的总高度选择合适的堆叠层数，同时要考虑内部元件的散热需求，如果容纳的是发热较大的模块，可以适当减少堆叠层数，或者在壳体侧壁预留散热槽位，避免内部温度过高影响元件使用寿命。这类壳体通常采用阻燃绝缘的工程塑料材质，表面绝缘电阻能满足低压电气设备的安全要求，即使内部接线出现拉弧现象，也不会引燃壳体，能提升电气系统的安全性能。在做电控柜布局设计时，可以提前将这类壳体的三维模型导入装配文件中，模拟实际安装位置，核对与周边元件的安全间距，提前排查安装干涉问题，减少现场安装时的整改工作量。
