圆角方形嵌入式设备防护外壳结构

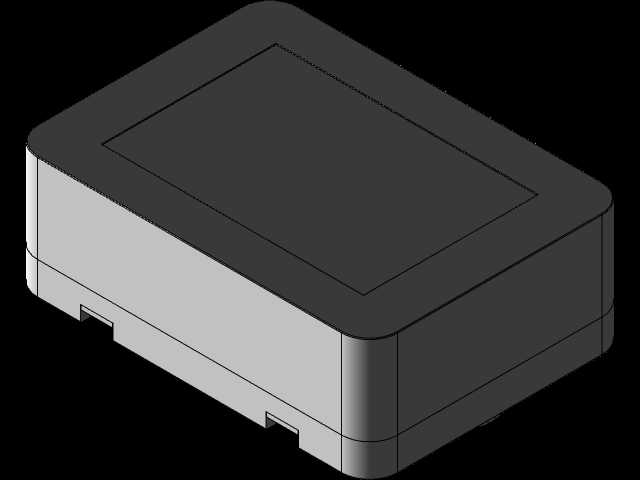

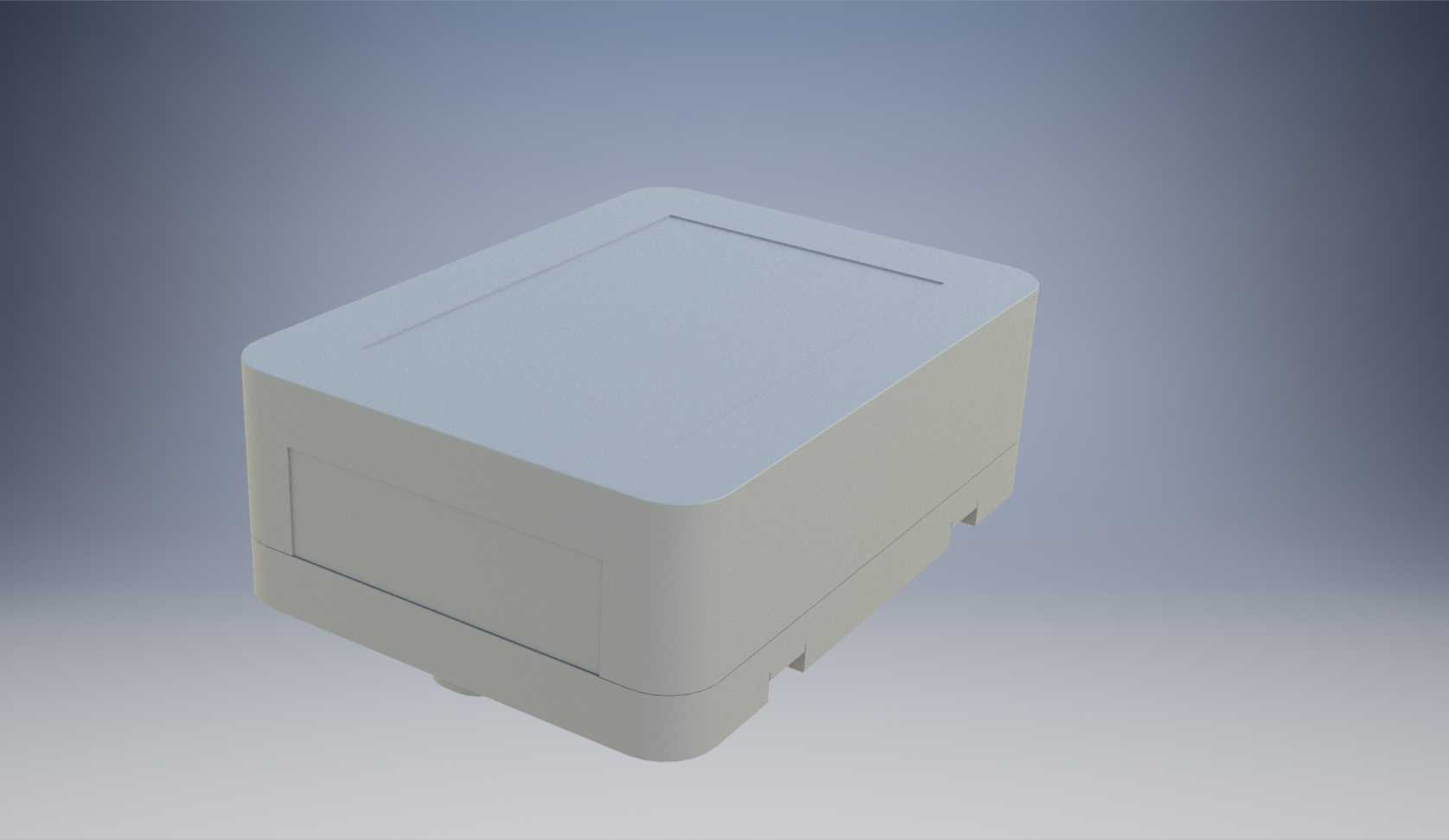

　　这款壳体结构在工业现场的适配场景十分广泛，小到工位旁的信号采集终端、分布式IO模块，大到设备侧装的小型控制单元、传感信号转换装置，都能找到它的用武之地。日常做设备改造时，经常会遇到需要在现有生产线机架上加装小型功能模块的需求，这类带圆角的方形壳体刚好能避开安装位置的尖锐棱边干涉，不会像直角方壳那样在安装时剐蹭线缆或者操作人员的工装袖口。从结构设计逻辑来看，壳体采用上下扣合的装配方式，分型面设置在壳体侧壁靠下的位置，扣合后侧壁的接缝隐藏在视觉盲区，既能够减少灰尘、切削液飞溅从接缝渗入壳体内部的概率，也能让整体外观更整洁，不会出现明显的拼接断差。壳体顶部做了微向内收的窄边凹槽设计，这个细节并不是装饰作用，一方面是在堆叠存放壳体毛坯时，

　　能够让上下壳体之间形成定位限位，避免运输过程中壳体滑落磕碰；另一方面如果后续需要在顶面粘贴功能标识铭牌，凹槽刚好能够限定铭牌的粘贴边界，不会出现铭牌贴歪、边缘起翘的问题。壳体底部的四个支脚做了内凹的安装位，每个支脚位置都预留了自攻螺丝的安装柱，安装时不需要额外做固定支架，直接通过支脚的安装孔就能把壳体固定在安装面板或者设备机架的平面上，安装边界控制得十分紧凑，不会额外占用过多的安装空间，对于安装空间局促的设备侧装位置十分友好。做结构校核时要注意，壳体的圆角半径统一做了等半径处理，侧壁的拔模角度控制在1.5度，既能够满足注塑生产时的脱模要求，也不会让壳体上下部分的壁厚出现明显偏差，避免注塑成型后出现缩痕、翘曲的问题。

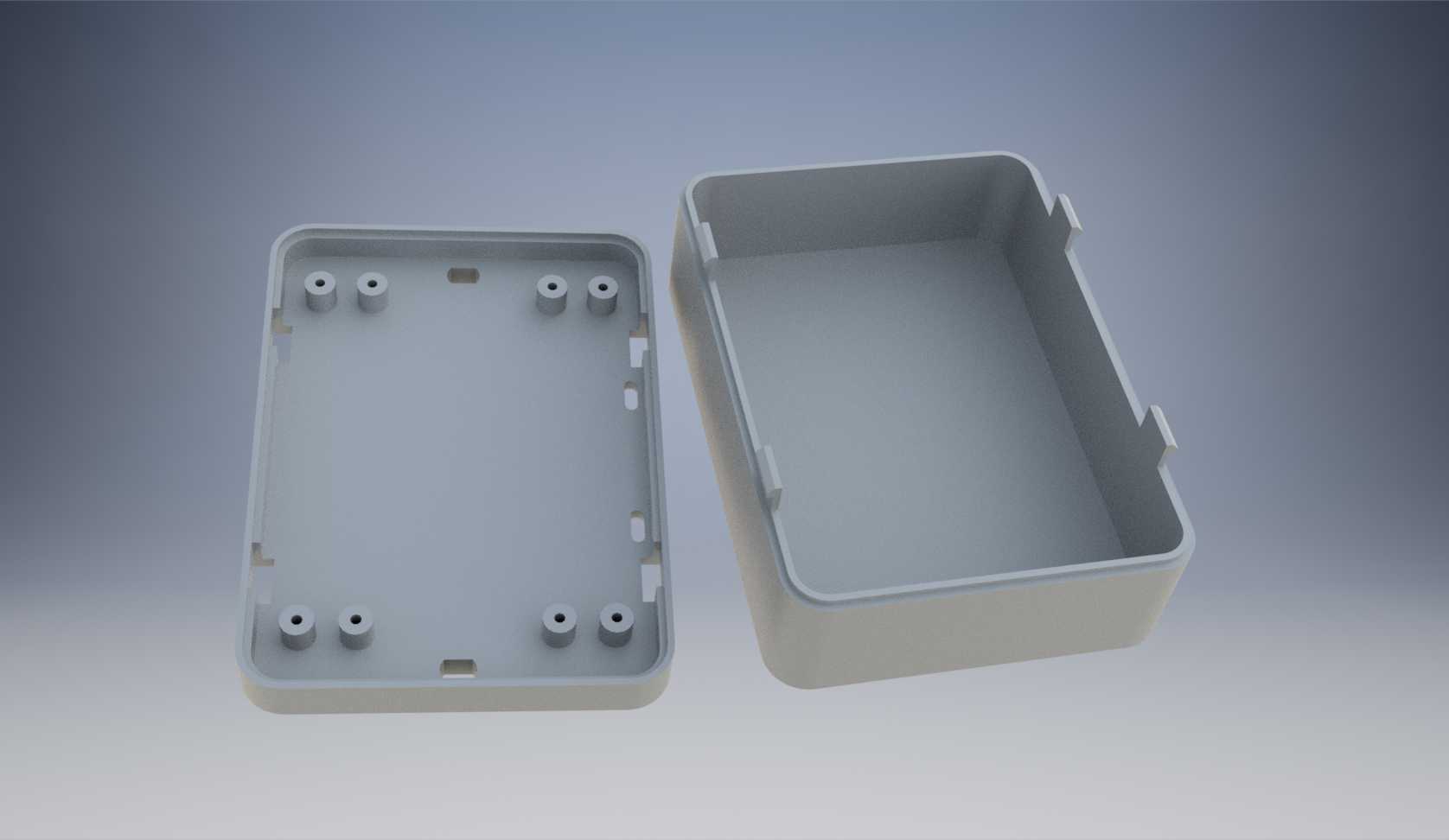

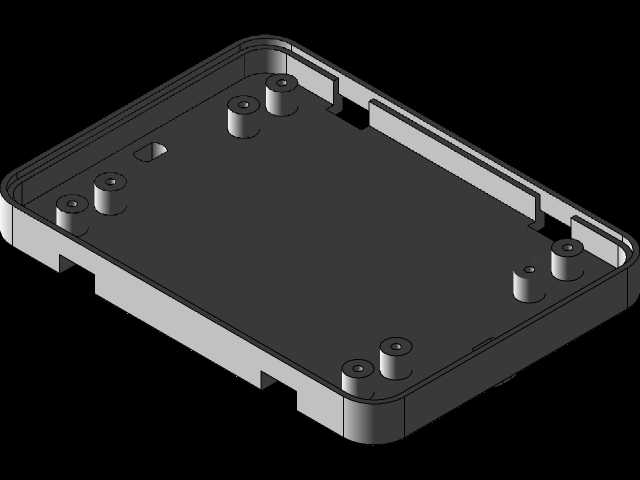

　　壳体内部的安装柱高度做了统一规划，距离壳体内顶面的间隙刚好适配常规厚度的PCB电路板安装，不需要额外增加铜柱垫高，装配时直接把电路板对准安装柱锁上螺丝即可，能够减少装配环节的零件数量，降低现场组装的工时消耗。在实际选型使用时，要注意壳体侧壁的厚度均匀性，这款壳体的侧壁厚度保持在2mm左右，既能够满足常规工业场景下的抗冲击防护要求，遇到轻微的磕碰、工具剐蹭不会出现壳体开裂的问题，也不会因为壁厚过厚导致材料成本不必要的上升。如果应用在有切削液飞溅的机加工工位旁，还可以在上下壳的扣合位置增加一圈薄的密封胶条，胶条的安装槽已经在壳体分型面位置做了预留，不需要二次加工就能直接装配，能够达到IP54左右的防护等级，

　　完全可以适配车间内的常规使用环境。另外壳体的边角做了大圆角过渡，除了避免安装时的剐蹭问题，也能够减少应力集中，在设备运行产生持续振动的场景下，圆角位置不会像直角棱边那样因为应力累积出现开裂的问题，长期使用的结构稳定性更有保障。做三维建模时，这类壳体的建模重点在于扣合位的配合公差控制，上下壳的扣合止口要预留0.15mm的装配间隙，既不会因为间隙过小导致装配困难，也不会因为间隙过大出现扣合松动、晃动的问题；底部支脚的安装孔要做沉头设计，让固定螺丝的头部能够完全埋入支脚内部，不会突出壳体底面，保证壳体安装后能够完全贴合安装平面，不会出现安装不平、晃动的情况。
