嵌入式仪表安装塑料防护外壳结构

　　这款塑料壳体在工业现场的应用场景覆盖十分广泛，从车间小型设备的本地控制单元安装，到实验室台式检测仪器的外封装，再到楼宇弱电系统里的信号转换模块防护，都能见到这类结构的身影。日常使用中，它最核心的用途是为内部的电路板、接线端子、小型显示模块提供物理防护，隔绝现场的粉尘、轻微溅水，同时避免操作人员直接触碰内部带电部件，也能减少外部磕碰对内部精密电子元件的冲击损伤。

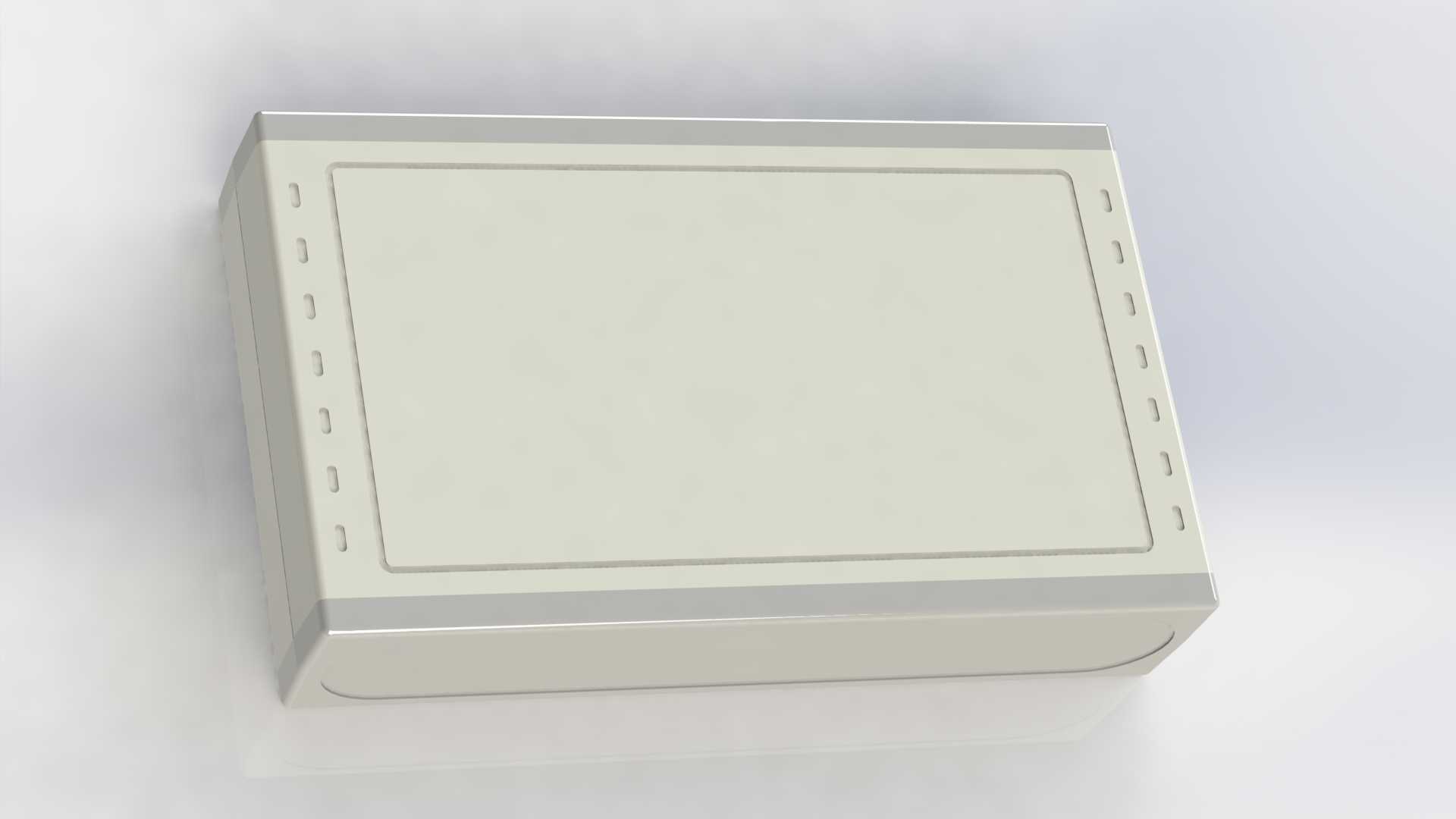

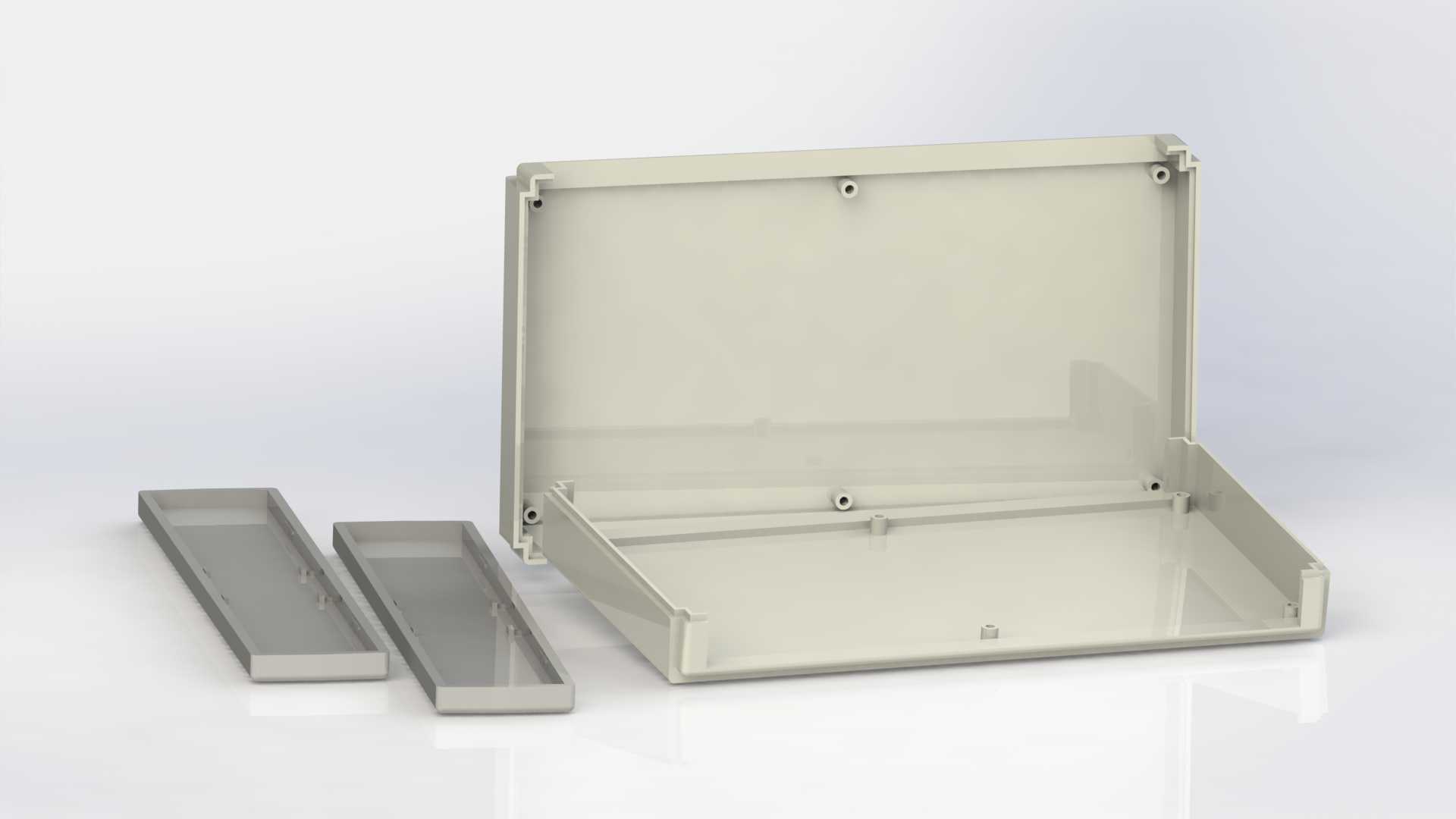

　　从功能特性来看，壳体采用上下扣合的装配结构，侧边预留的均匀凹槽是卡扣装配的定位位，不需要额外打螺丝就能实现上下壳的紧密扣合，后期检修内部元件时，只需要用平口螺丝刀沿侧边缝隙轻轻撬动就能拆开，维护效率比螺丝固定的壳体高不少。壳体正面的内凹边框是专门为嵌入式安装预留的贴合位，当需要把这个单元嵌入设备面板或者控制柜门板时，这个边框能直接贴在安装面板的外侧，挡住安装开孔的毛边，同时起到限位作用，避免壳体整体滑入安装孔内部。壳体上下边缘的银色装饰条并非单纯的装饰件，实际是内嵌的金属加强筋，因为纯塑料壳体在长期使用后，尤其是环境温度变化较大的现场，容易出现翘曲变形，嵌入金属条后能大幅提升壳体的整体刚性，减少长时间使用后的形变概率，保证上下壳的扣合缝隙始终均匀，不会出现缝隙变大导致粉尘进入的问题。

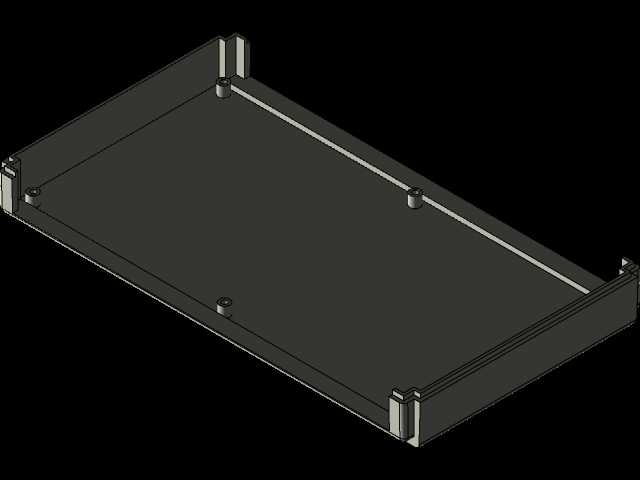

　　在设计思路上，这款壳体优先考虑了注塑生产的工艺可行性，所有转角位置都做了均匀的圆角过渡，没有尖锐的直角结构，既避免了注塑过程中应力集中导致的部件开裂，也能减少日常使用中边角磕碰造成的壳体破损。壳体的壁厚做了等厚设计，整体壁厚控制在2.5mm，这个厚度既能保证壳体的结构强度，又不会因为壁厚过大导致注塑时出现缩痕、翘曲等缺陷，同时也能控制材料成本，适合批量生产。侧边的凹槽除了作为卡扣定位位，还能作为防滑结构，当需要把壳体从安装孔里抽出检修时，手部捏住侧边凹槽位置能增加摩擦力，不容易打滑。壳体内部预留了统一的螺柱位，不管是安装PCB板还是固定小型接线端子排，都可以直接用自攻螺丝固定在内部螺柱上，不需要额外做固定支架，能减少内部安装的配件数量，降低装配复杂度。

　　关于外形尺寸与安装边界，这款壳体的整体长宽比例接近4:3，是工业小型控制单元最常用的尺寸比例，正面的安装贴合边框比壳体主体宽出3mm，对应的安装开孔尺寸需要比壳体主体的长宽尺寸大0.5mm，保证壳体能顺利嵌入开孔，同时边框能完全覆盖开孔边缘。壳体的深度方向没有外凸的结构，背部是平整的平面，不管是嵌入式安装在面板上，还是直接台式放置在工作台面，都能保持稳定。如果需要壁挂安装，只需要在背部平整位置加装两个壁挂固定耳，不需要对壳体主体做额外的结构修改，适配性很强。需要注意的是，这款壳体的防护等级适合室内常规工业环境使用，如果是在户外或者有大量液体喷淋的场景，需要在上下壳的扣合位置加装密封胶条，同时在侧边出线位置做防水接头处理，才能满足更高的防护要求。另外，壳体的塑料材质选用的是阻燃ABS，具备一定的阻燃性能，符合工业电控设备的材料安全要求，即使内部元件出现轻微打火，也不会快速引燃壳体，能降低现场的安全风险。
