带安装孔位的分体式塑料防护壳体结构

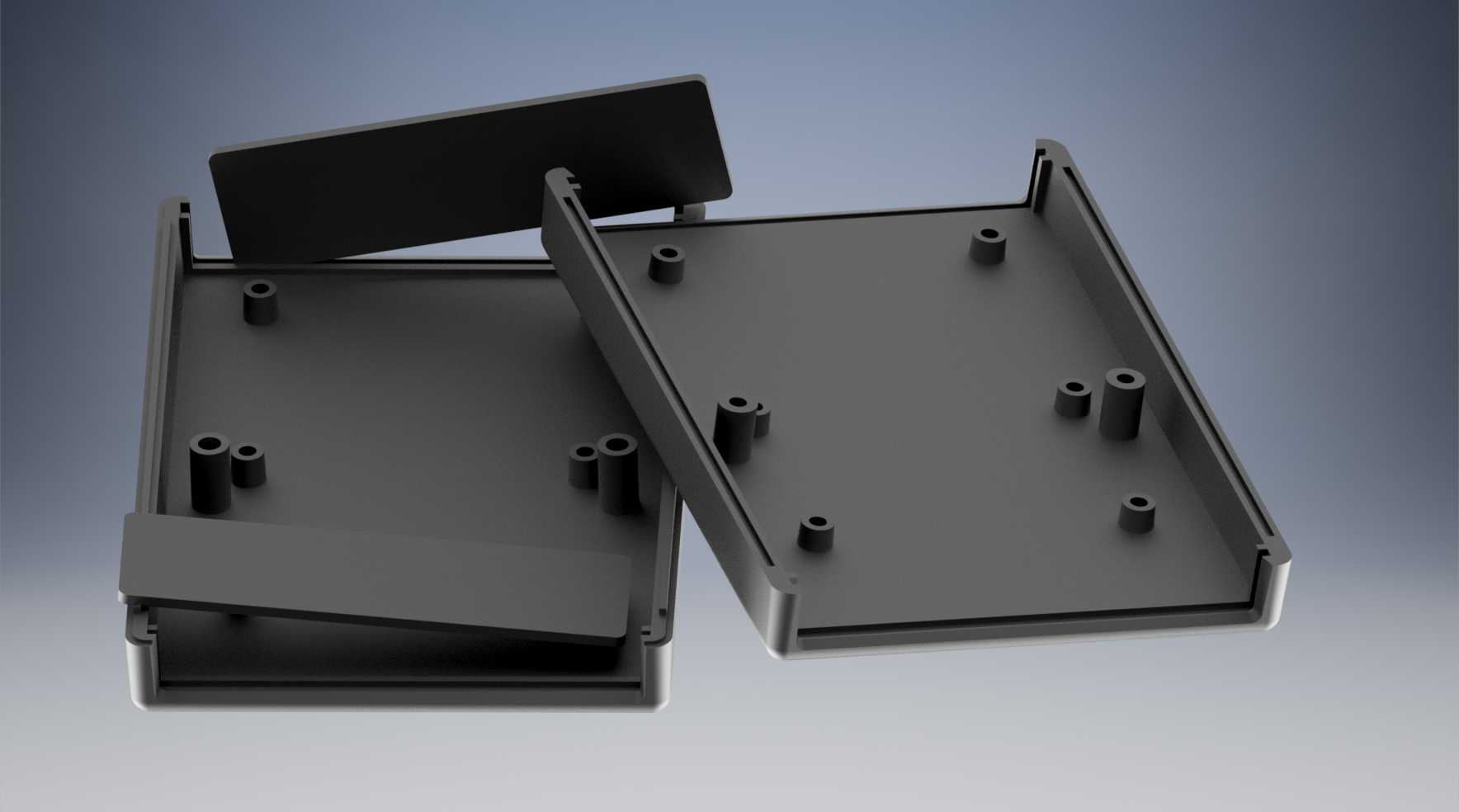

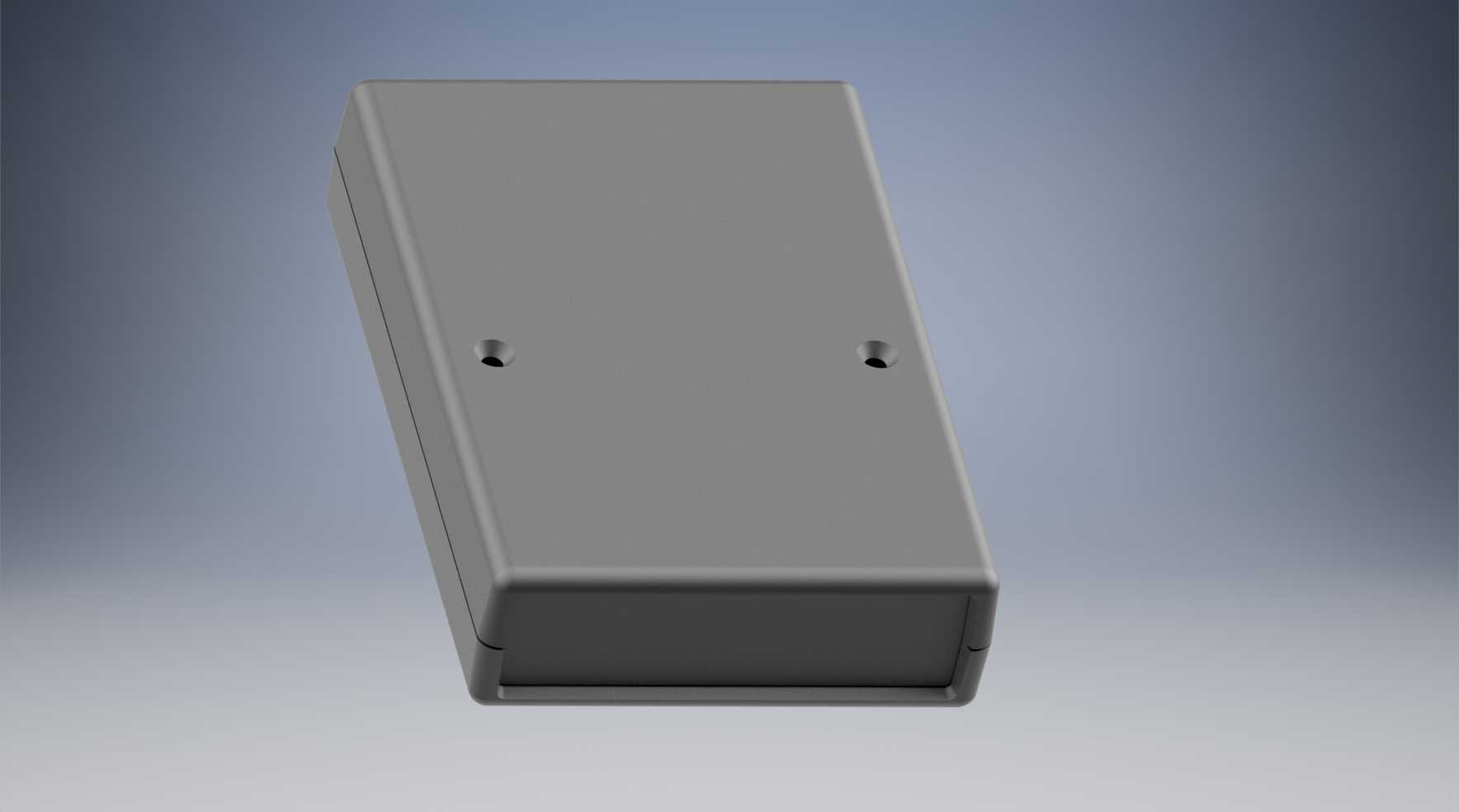

　　这款塑料壳体在小型电气控制、传感模块封装、户外弱电接线场景中应用十分广泛，日常做设备改造时经常会用到这类外壳来承载PCB板、小型接线端子或者低功率控制模块，相比金属壳体它的绝缘性能更优，不会出现导电短路的隐患，同时自重更轻，在壁挂安装、设备内嵌安装时对固定结构的承重要求更低。从结构设计来看，壳体采用上下扣合的分体式结构，上下壳的配合边做了错位止口设计，扣合后可以形成简易的迷宫密封结构，能够阻挡日常环境中的灰尘、飞溅水滴进入壳体内部，满足常规室内外非浸水场景的防护需求，不需要额外打密封胶就能达到基础的防护等级，后期拆装维护内部元件时也更方便。壳体上表面预留的两个沉头安装孔，是专门用于固定内部PCB板或者安装导轨的结构，

　　沉头设计可以让固定螺丝的头部完全没入壳体表面，不会突出在外影响壳体的放置或者外部安装，孔位的位置做了对称布局，不管是横装还是竖装内部元件都能找到合适的固定点位，不会出现孔位偏置导致元件安装歪斜的问题。壳体的边角全部做了圆弧过渡处理，没有尖锐的直角棱边，一方面是注塑生产时可以改善塑料熔体的流动填充效果，减少注塑缺料、应力集中的问题，降低生产过程中的废品率，另一方面在安装使用过程中也不会划伤操作人员的手部，搬运、拆装时的握持手感更好。从安装边界来看，这款壳体的外形为规整长方体，外部没有突出的卡扣或者安装耳，既可以直接通过背胶粘贴在设备内壁、墙面等平整安装面上，也可以额外搭配固定支架进行壁挂或者导轨安装，

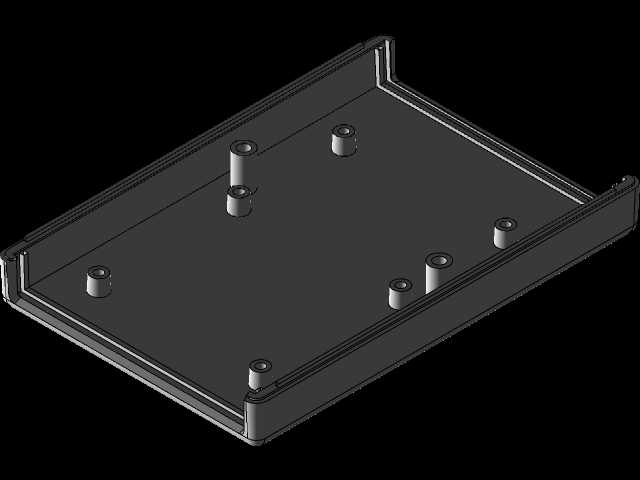

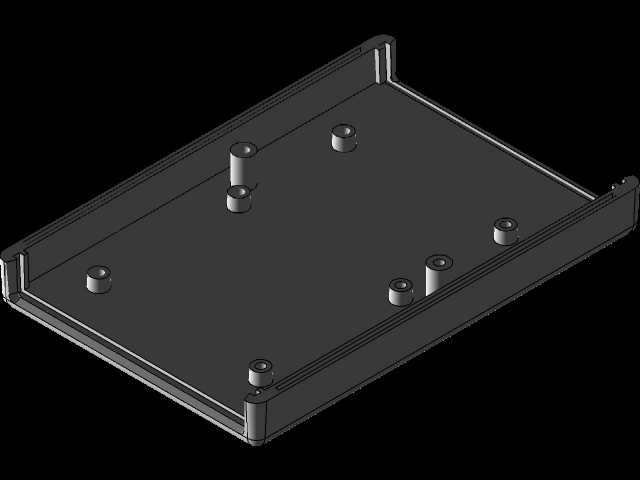

　　安装时不需要预留额外的侧边操作空间，只要预留出和壳体长宽尺寸一致的安装区域即可，内部的容纳空间做了等壁厚设计，四周的壁厚均匀一致，不会出现局部过厚导致注塑缩水、局部过薄导致结构强度不足的问题，内部的有效容纳空间利用率很高，可以容纳下常规尺寸的小型电路板、接线端子排等元件。在实际选型使用时，这类塑料壳体通常会根据内部安装元件的总高度来确认是否适配，这款壳体的内部深度可以满足绝大多数低高度电子元件的安装需求，如果需要安装更高的元件，也可以在建模时直接调整壳体的拉伸高度参数，不需要改动整体的扣合结构和安装孔位，设计复用性很强。做结构设计时，这类壳体的拔模角度设置也十分合理，上下壳的脱模方向都垂直于分型面，生产时不需要复杂的侧向抽芯结构，

　　普通的两板模就能完成注塑生产，模具成本更低，适合小批量定制生产的场景。壳体的外表面做了细磨砂纹理处理，不容易残留指纹和划痕，日常使用过程中即使有轻微的磕碰也不会留下明显的痕迹，外观保持性更好，不需要额外做表面喷涂处理就能满足多数场景的外观要求。在做设备内置模块封装时，这类壳体还可以根据需求在侧面开孔预留出线口、按钮安装位或者指示灯透光位，因为壳体壁厚均匀，侧面开孔后不会影响整体的结构强度，开孔位置的边缘也不会出现壁厚不均导致的开裂问题。
