15TPH生物质燃气双燃料蒸汽产供成套装置

　　在工业涂装、钢板预处理这类需要稳定饱和蒸汽供给的生产场景中，单一燃料的锅炉系统往往面临燃料成本波动、供应稳定性不足的问题，这套15吨每小时蒸发量的双燃料蒸汽装置，正是为适配多工况热源需求设计的集成化产汽系统。整套装置在布局阶段就充分考虑了厂区现有场地的安装边界，将生物质燃料存储输送段、燃气锅炉本体段、烟气处理段、蒸汽分配管路段、烟囱排放段做了模块化分区，所有设备的检修通道预留宽度均满足厂区日常运维的通行要求，生物质上料斜廊的倾角设置兼顾了燃料输送效率与场地竖向空间占用，避免了传统散装锅炉安装时需要反复调整管线、挤占生产作业面的问题。从功能配置上看，这套装置可单独启用生物质燃烧模块或燃气燃烧模块，也可根据蒸汽负荷波动双模块协同运行，

　　生物质段配套了密闭式燃料料仓、螺旋给料机构、炉排传动组件与一次二次风配风结构，能充分适配成型生物质颗粒的燃烧特性，保证燃尽率；燃气段则配置了独立的燃烧器接口、燃气管路阻火组件与炉膛安全监控接口，可对接厂区现有燃气管网，在生物质燃料供应不足或负荷快速提升时快速补燃，保证蒸汽压力稳定在工艺要求区间。设计过程中针对两类锅炉的烟气走向做了协同优化，两套锅炉的烟气出口可共用后续的除尘、换热尾段，既减少了重复的烟气处理设备投入，也能通过尾部余热回收装置预热锅炉给水，降低整体排烟热损失，提升整套系统的热效率。装置的管线布局采用了分层排布逻辑，蒸汽主管道沿装置顶部管廊架设，冷凝水回收管道沿地面支墩铺设，燃料输送管线与电气控制线路分侧布置，

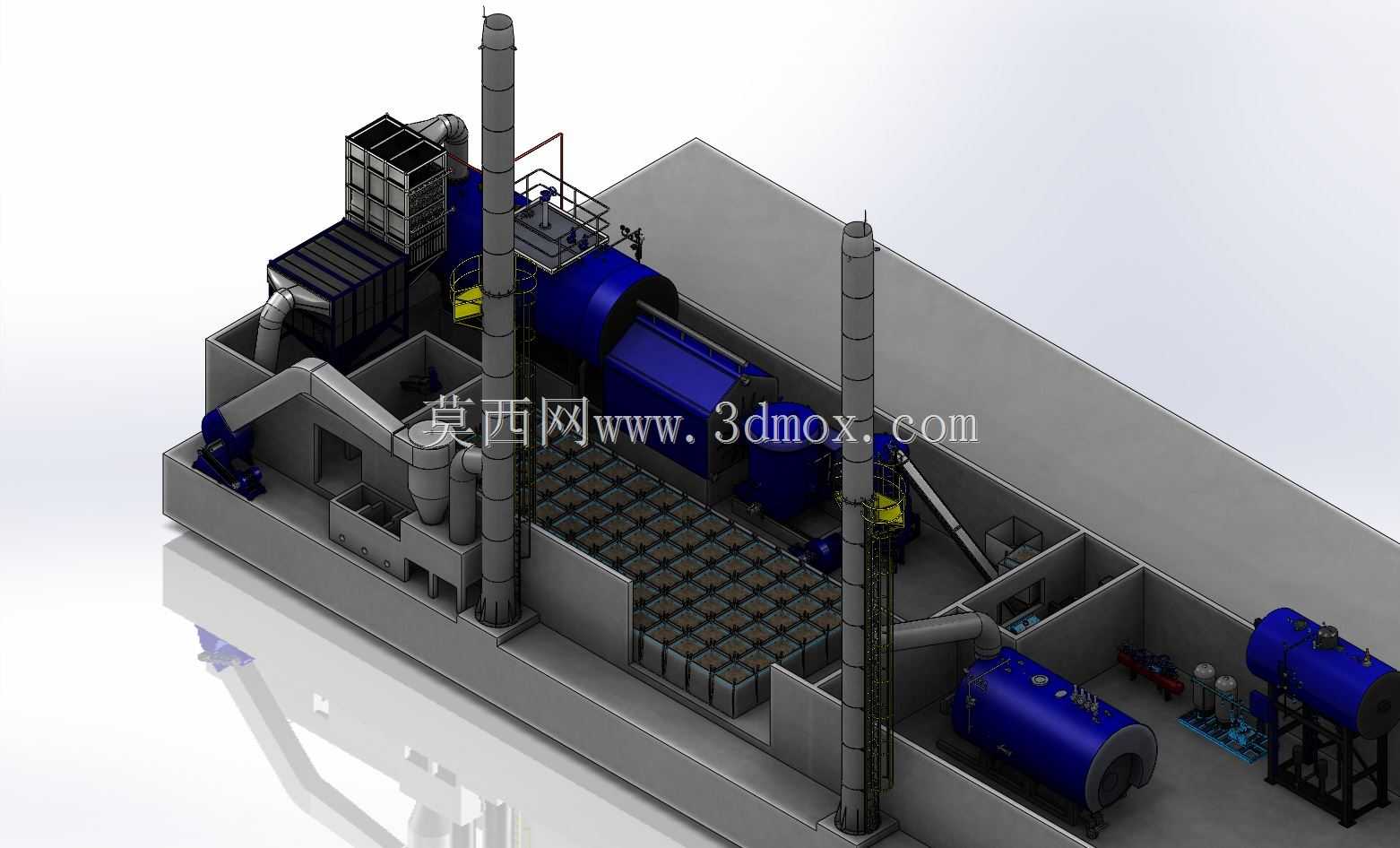

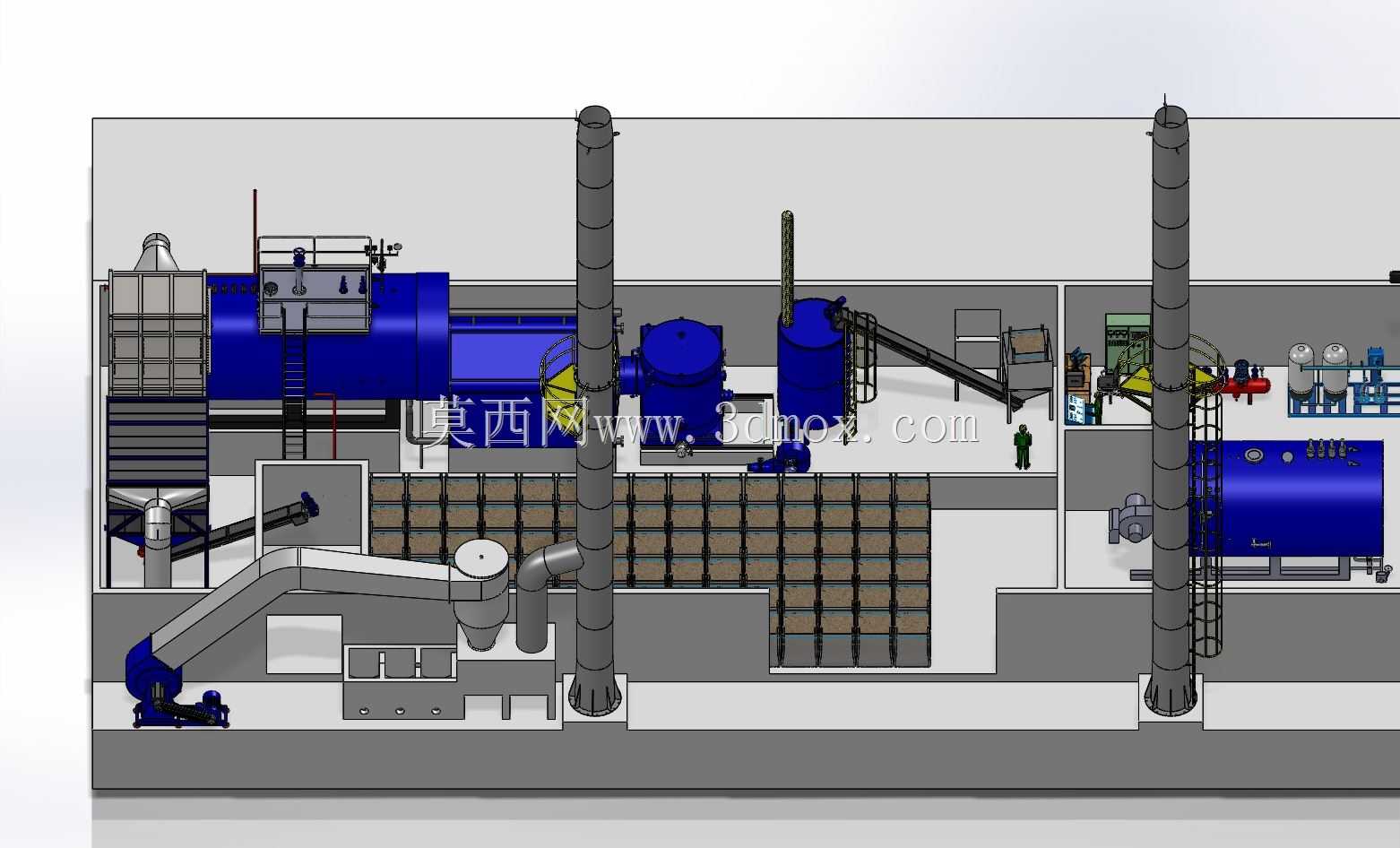

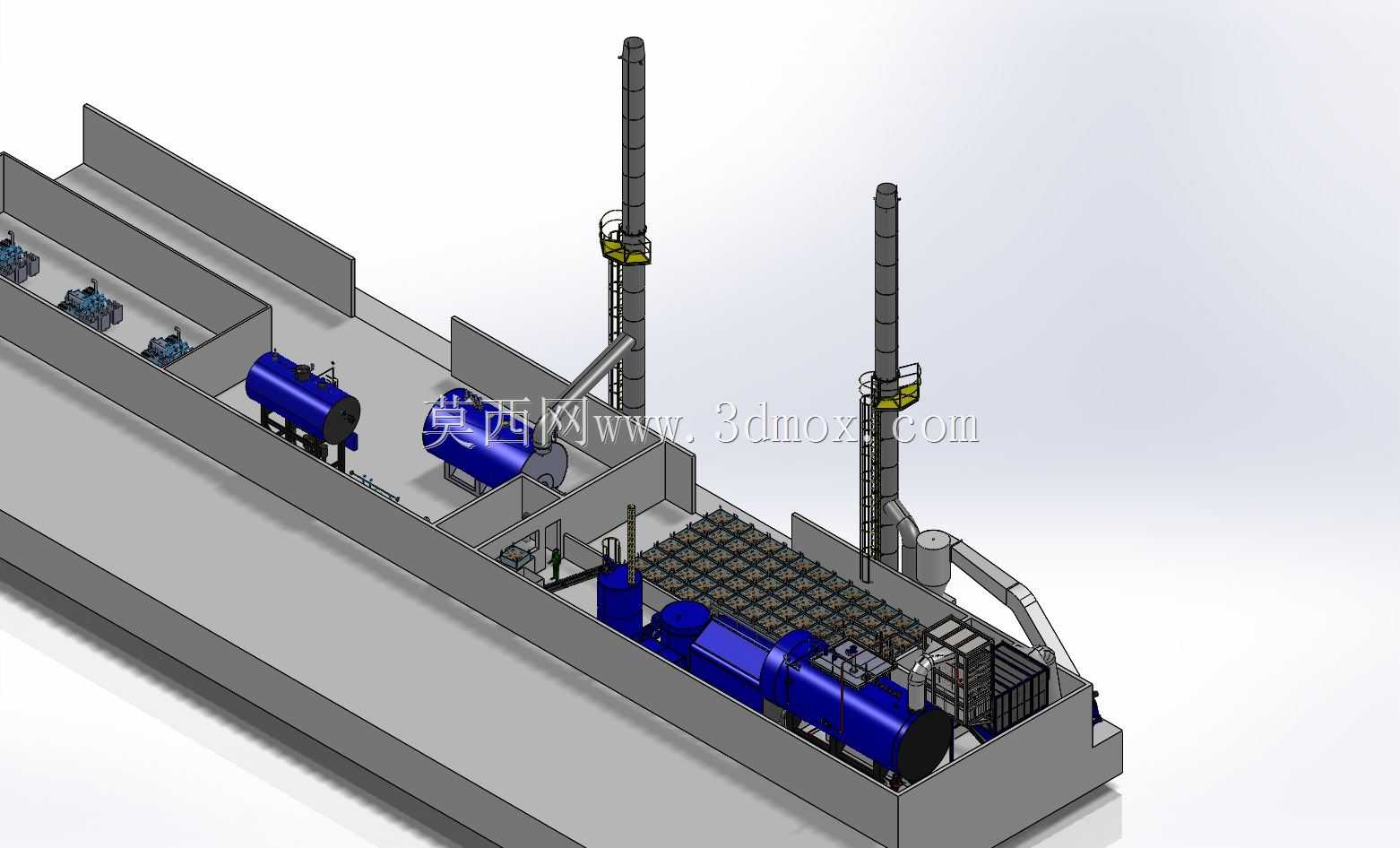

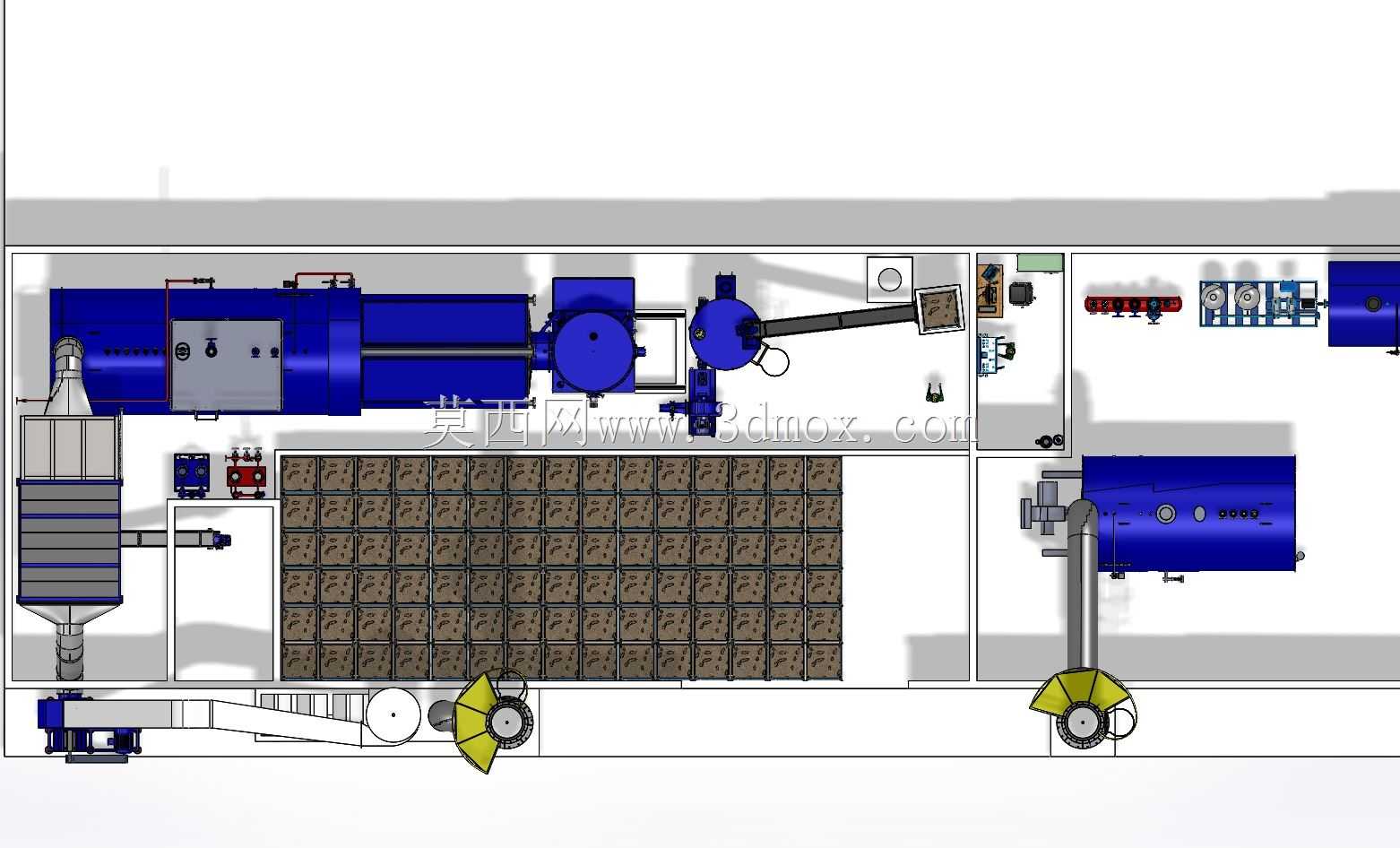

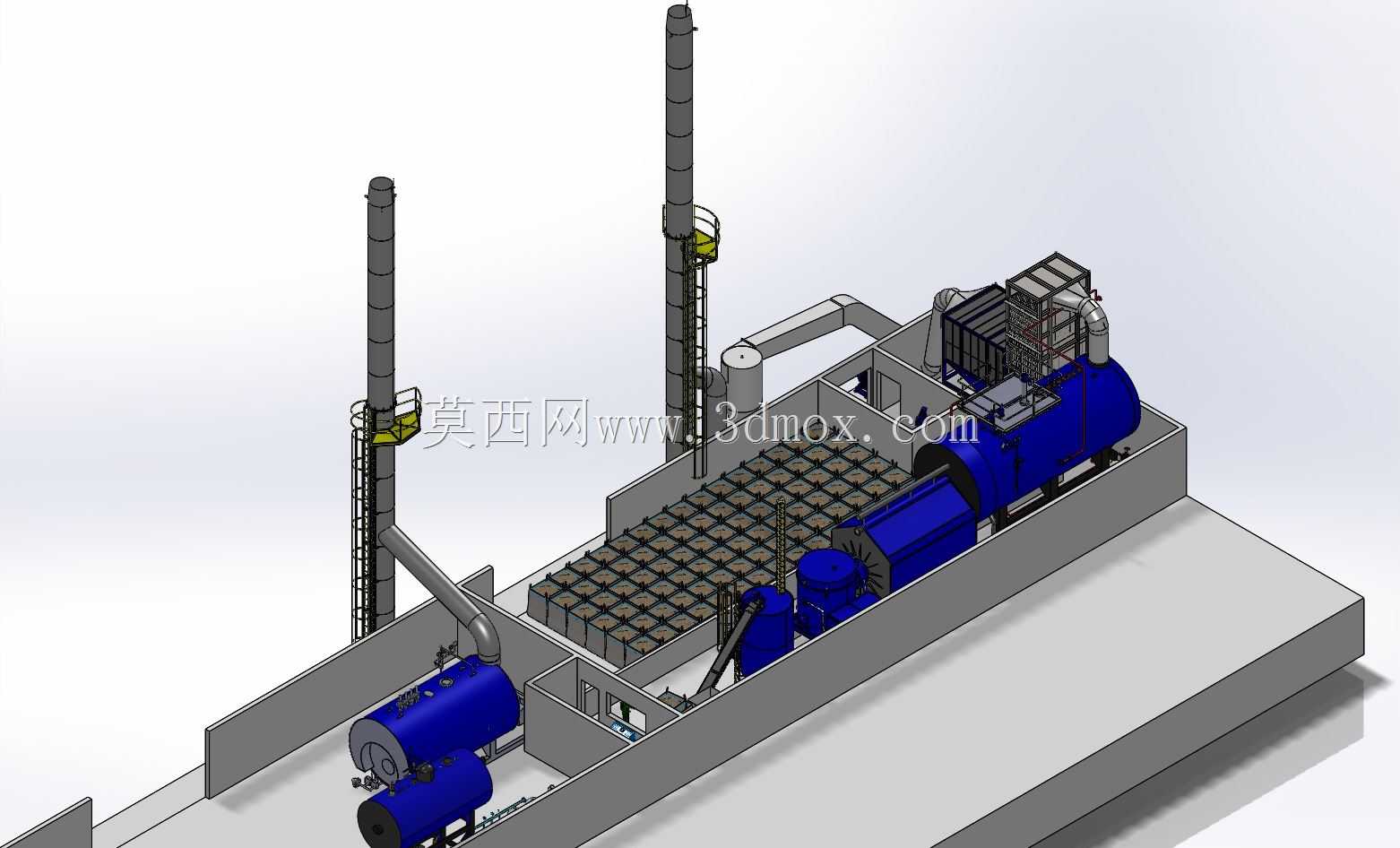

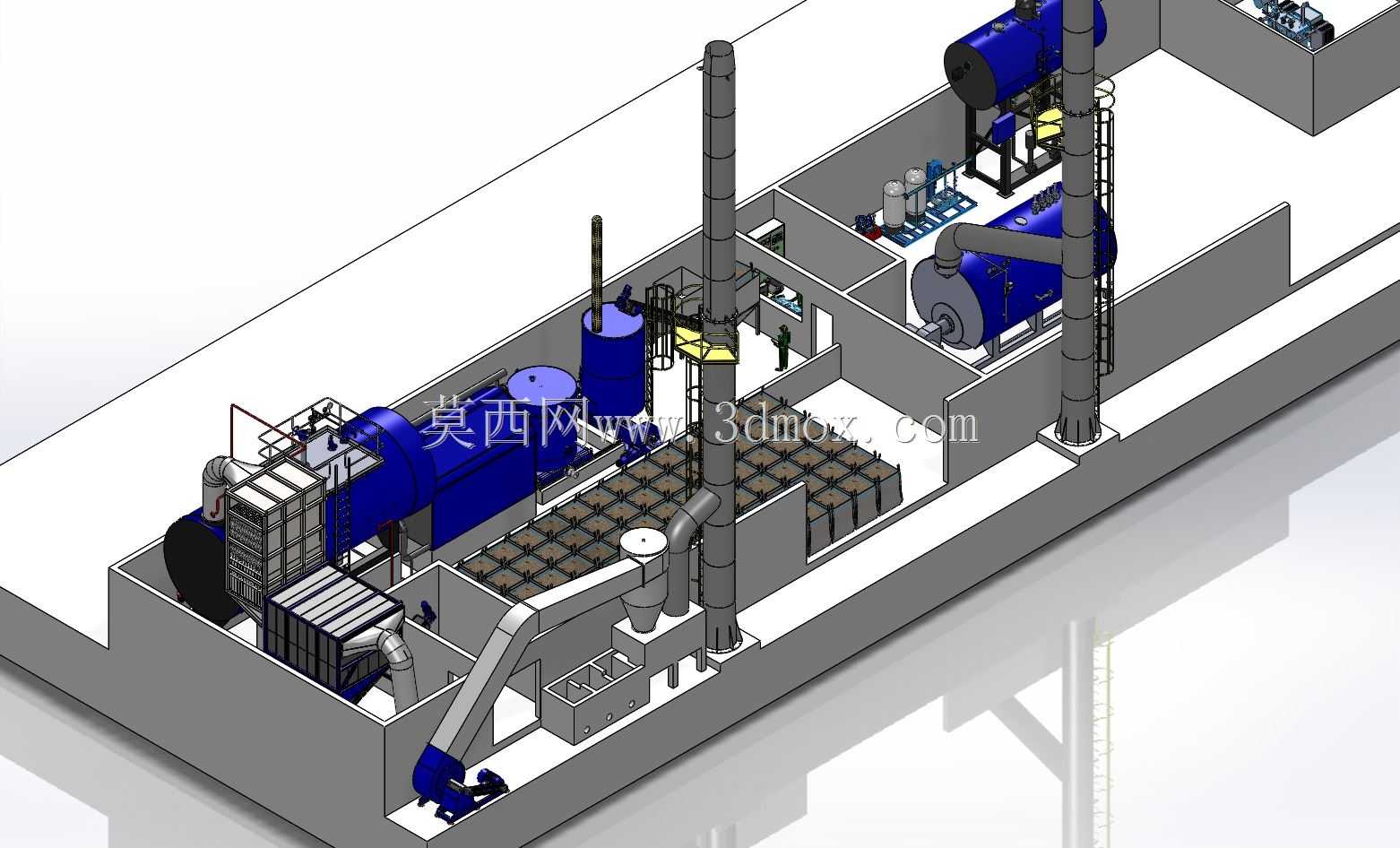

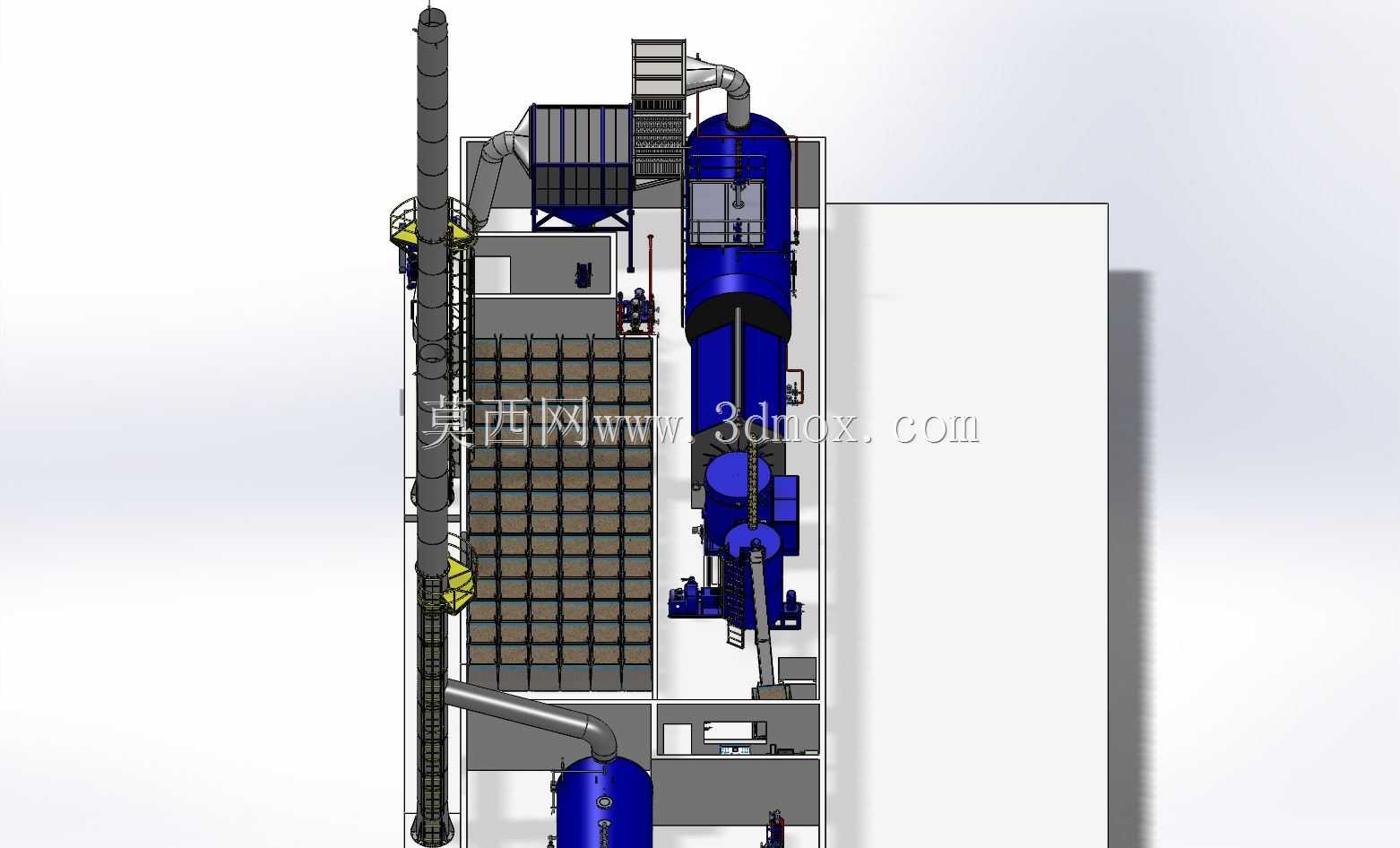

　　避免了高温蒸汽管线对电气元件的热辐射影响，同时所有阀门、仪表的安装位置都预留了操作空间，日常巡检时无需攀爬过高的平台即可完成压力、温度参数的读取与阀门开度调整。考虑到钢板预处理、涂装生产线的蒸汽需求多为连续稳定供给，整套装置的汽包内部做了高效汽水分离结构设计，能有效降低蒸汽带水率，避免湿蒸汽进入后续工艺加热设备影响换热效率，同时配套的连续排污与定期排污接口位置，也适配厂区现有污水处理系统的接入标高，无需额外做管线抬升改造。整套装置的外形轮廓在建模阶段就按照1:1比例还原了所有设备的实际安装尺寸，包括烟囱的拉锚固定点位置、生物质料仓的卸料口高度、燃气模块的检修门开启半径都做了精准校核，在厂区规划安装时可直接参照模型排布临时堆料区、

　　设备吊装站位点，减少现场安装时的管线碰撞与布局调整工作量，对于需要改扩建工业热源系统的制造厂区而言，这种集成化的成套装置模型能直接为总图布置、管线综合、基础施工提供精准的三维参照，避免传统二维图纸设计中容易出现的空间干涉问题。
