食品加工用6吨每小时生物质蒸汽锅炉

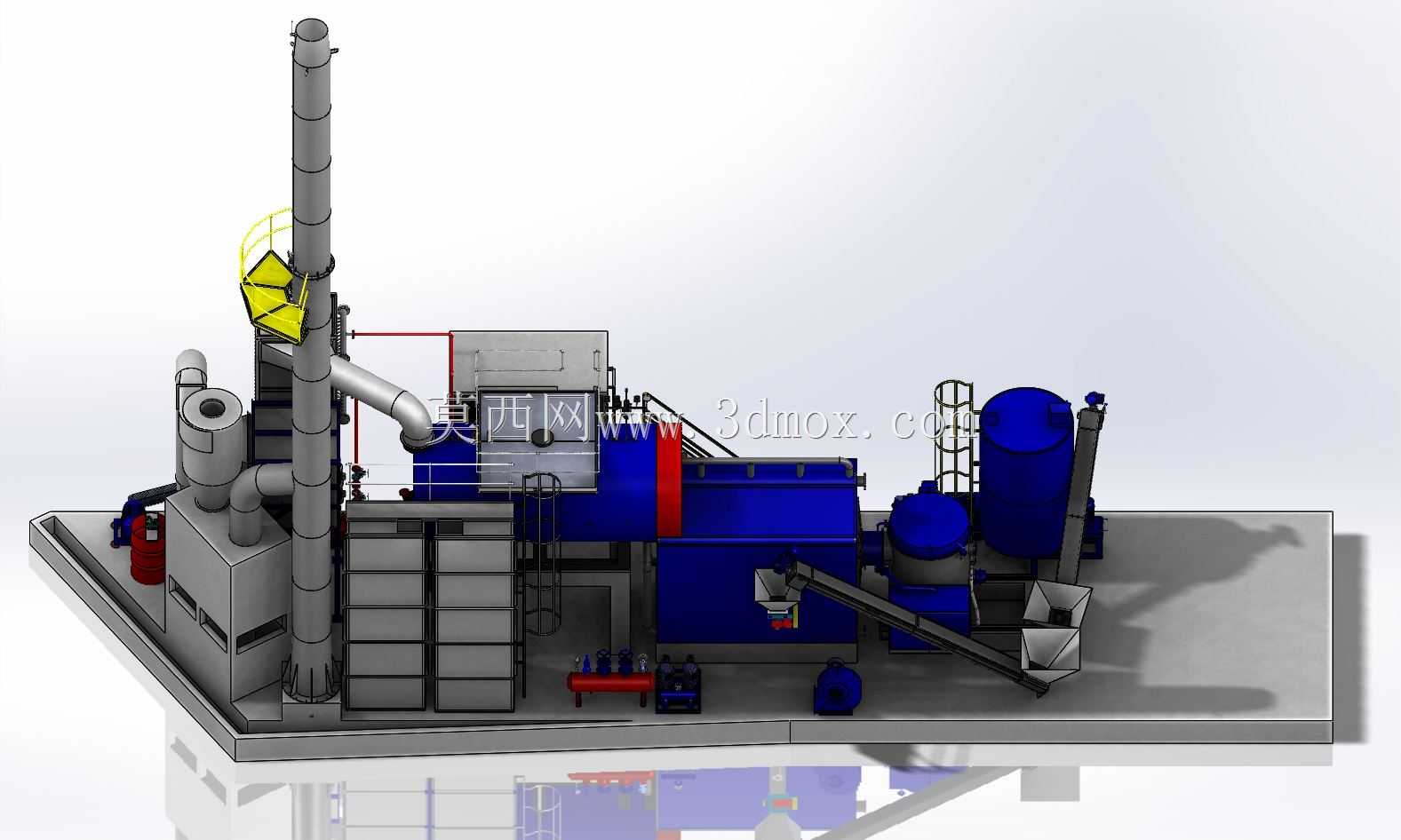

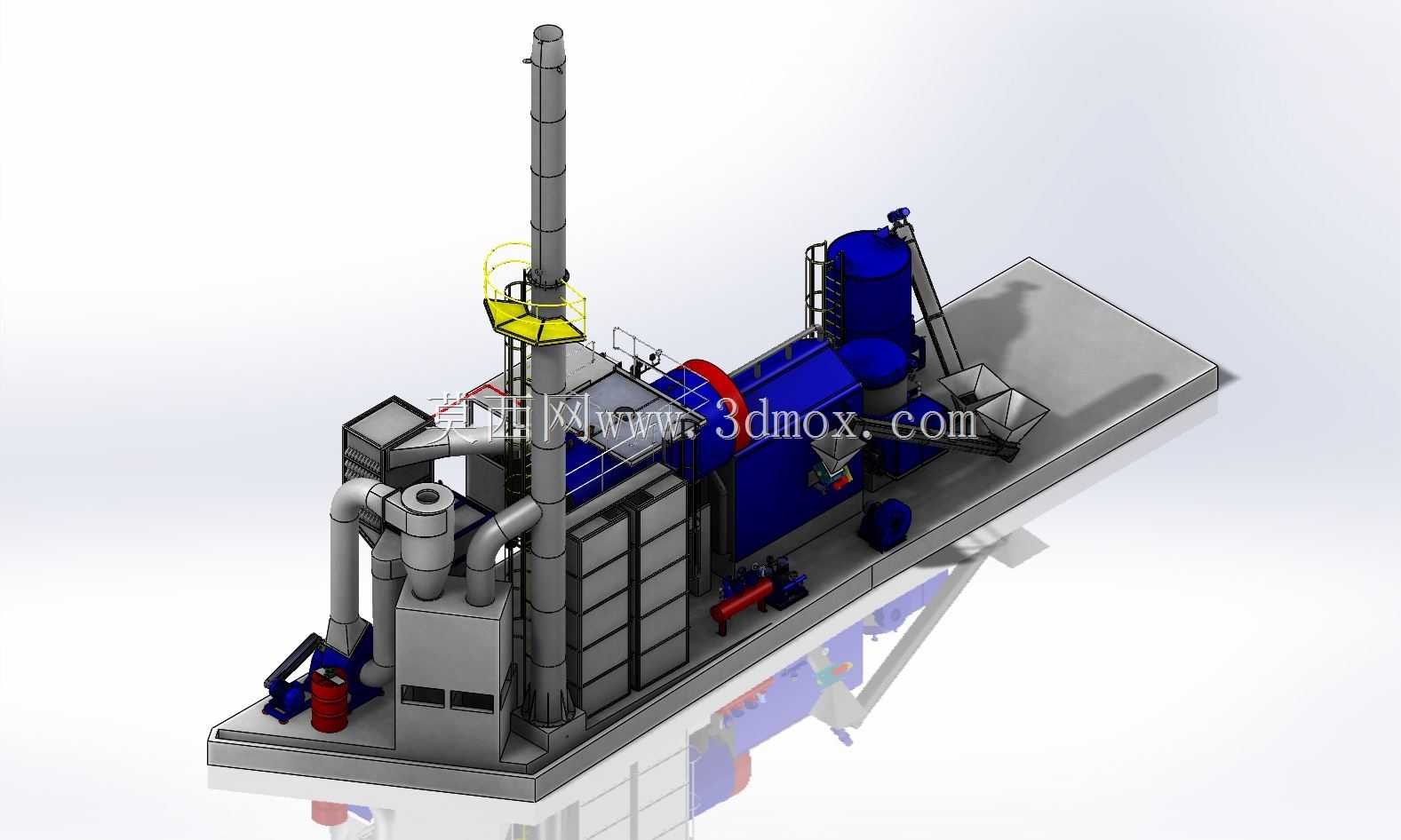

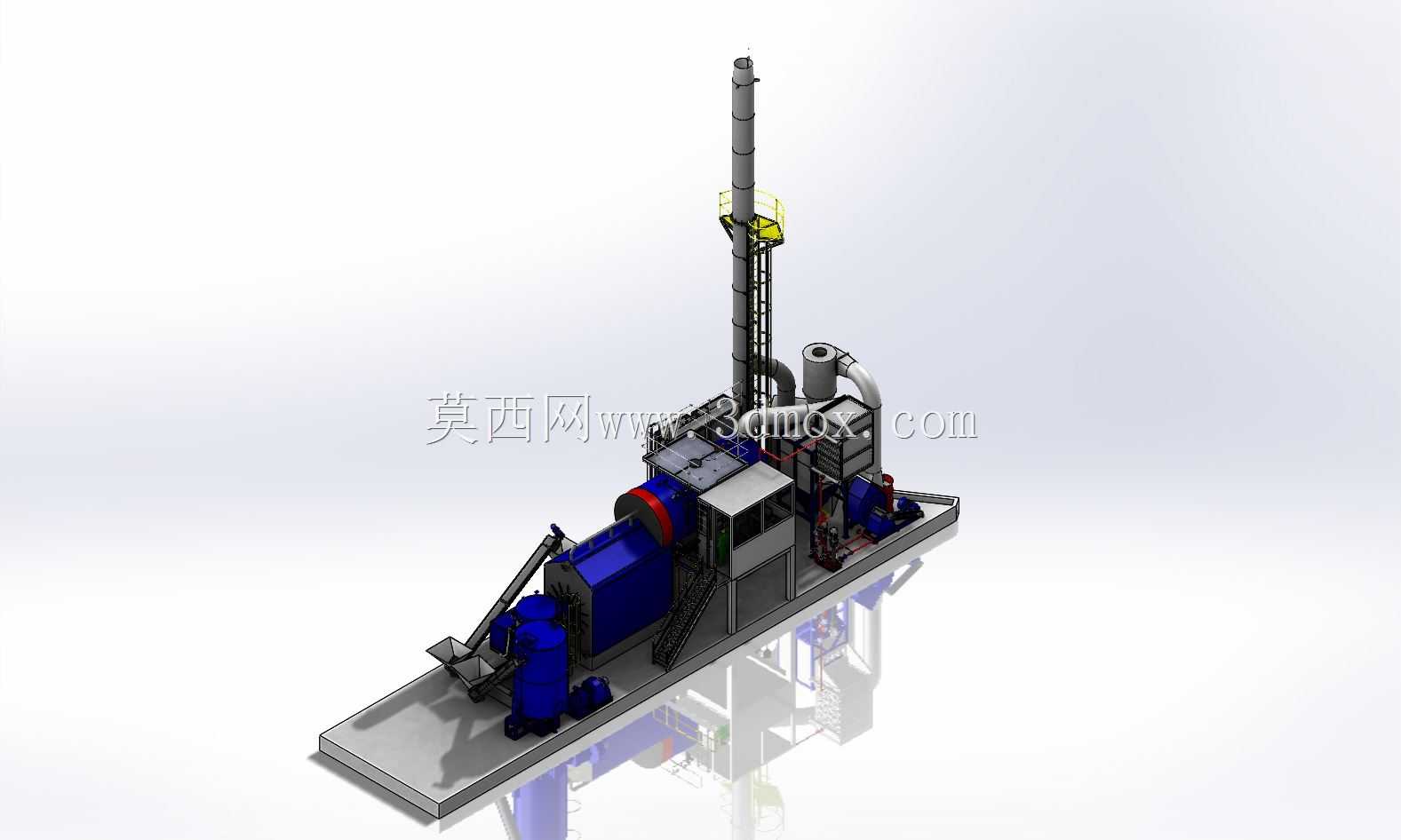

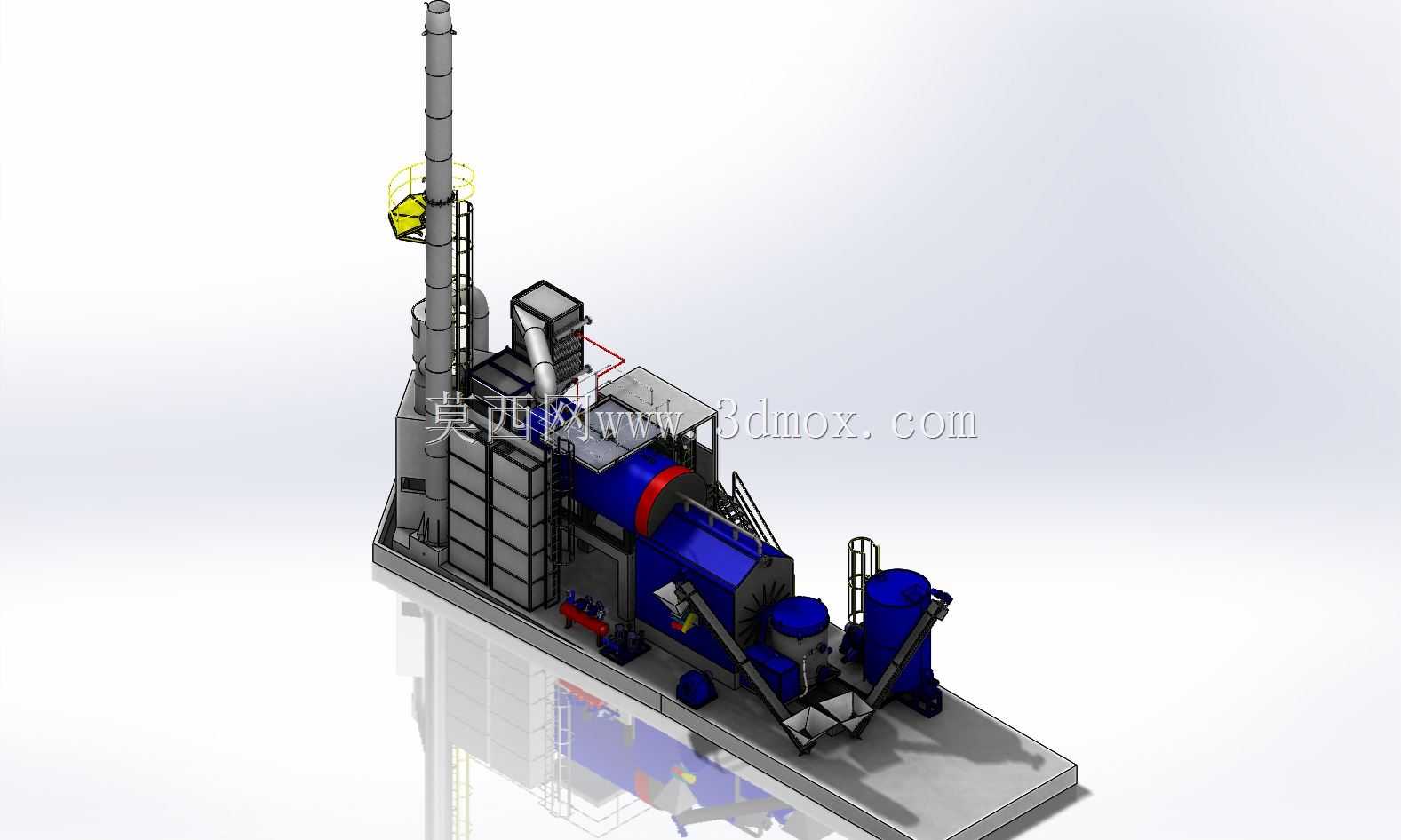

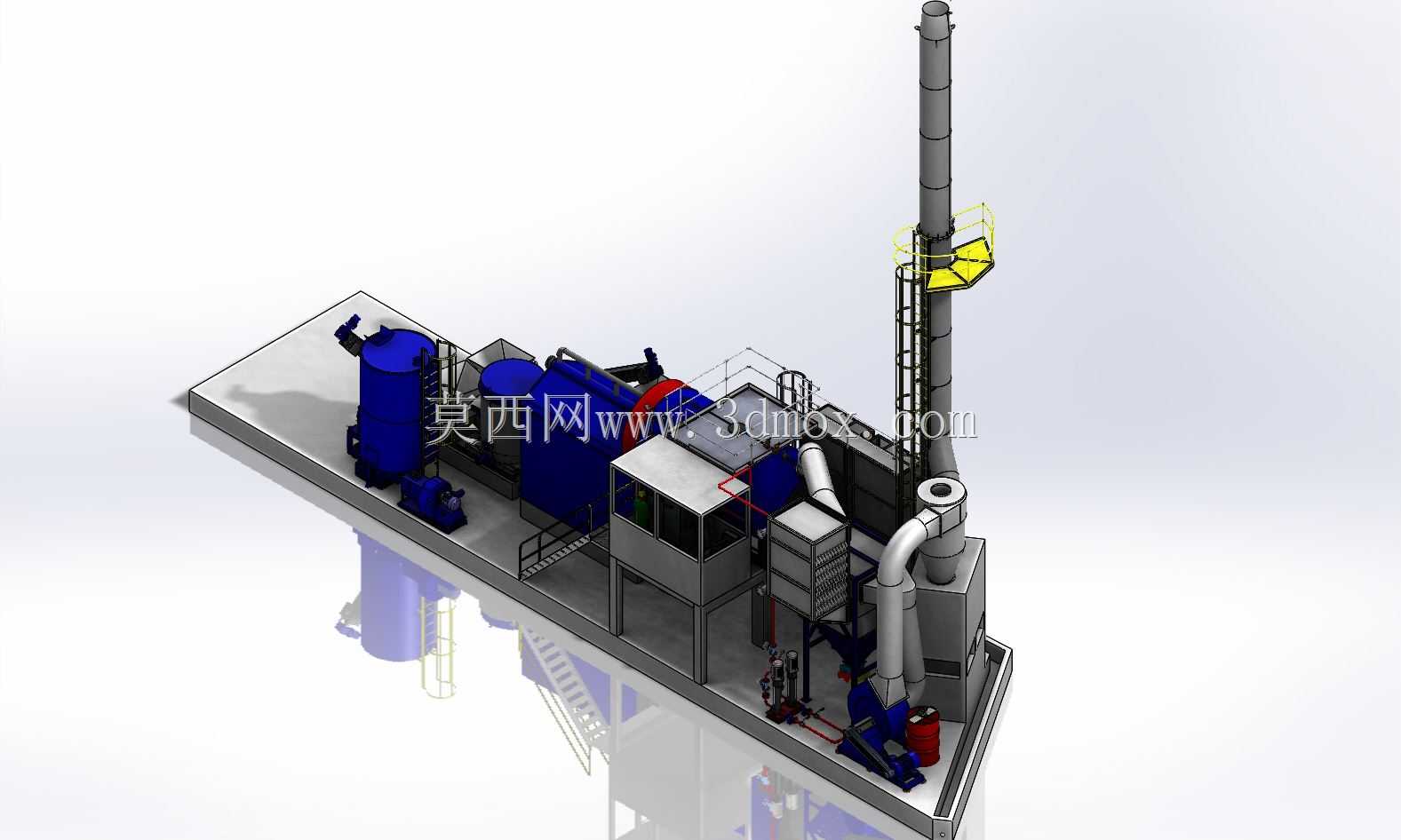

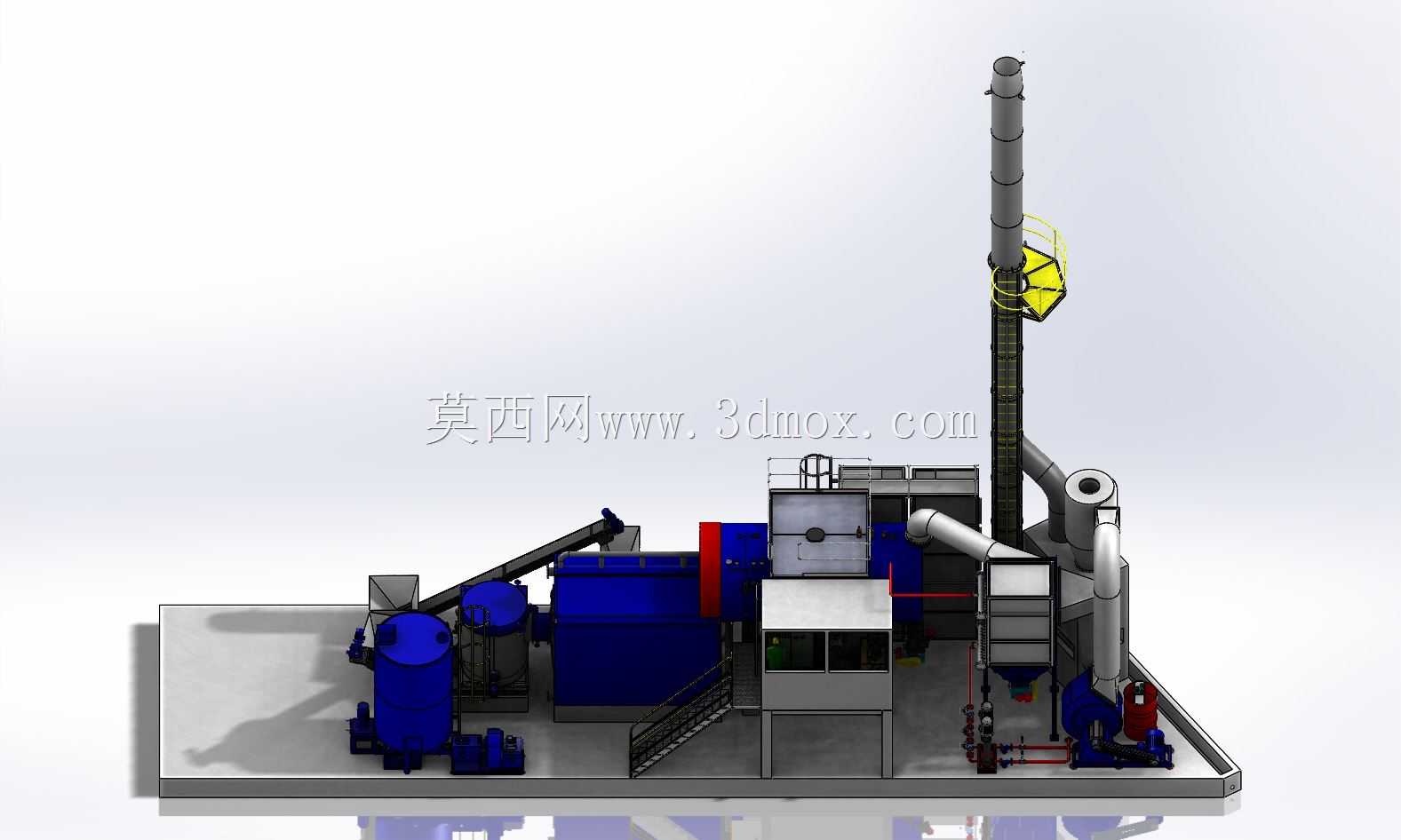

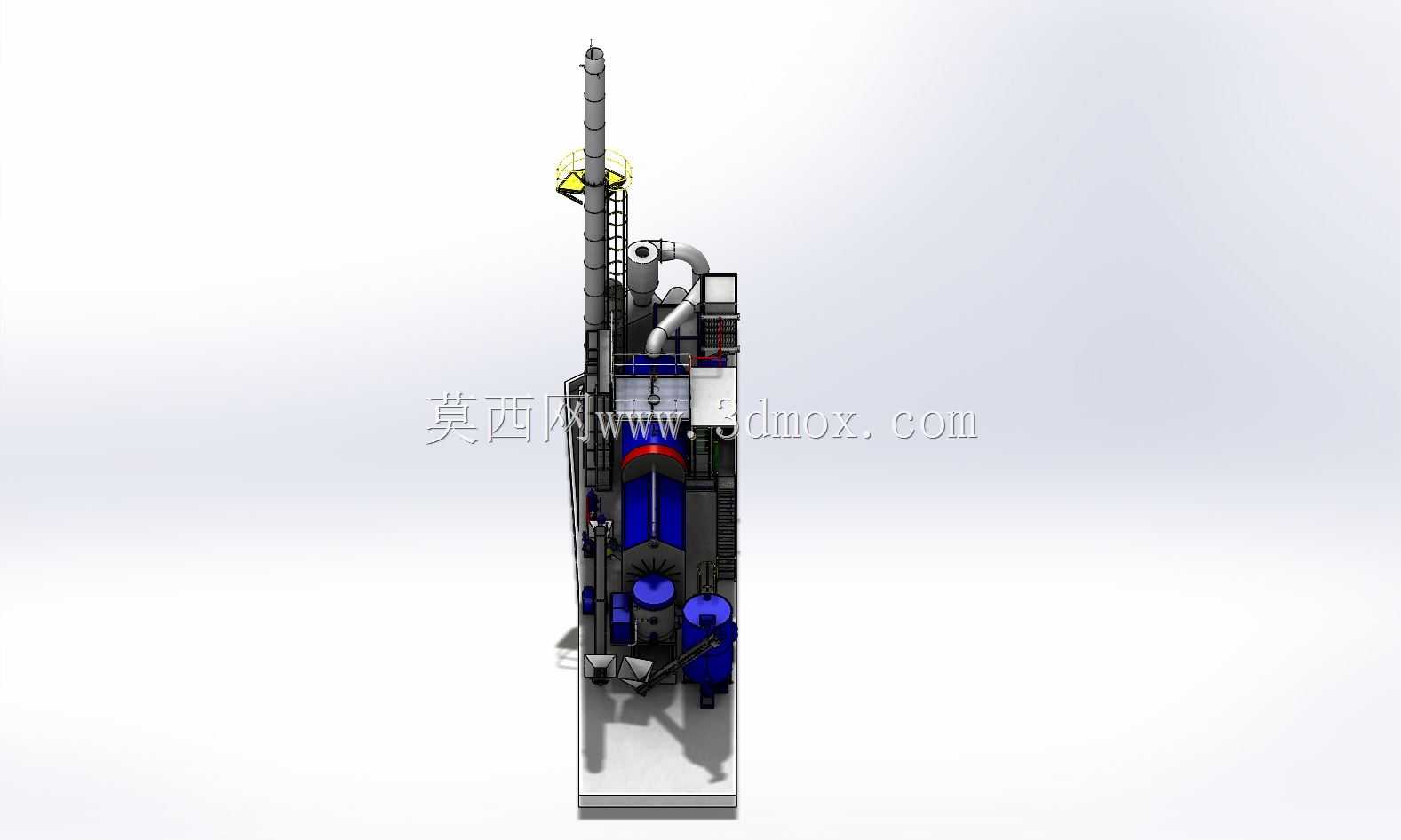

　　这套集成式生物质蒸汽发生机组，是面向食品加工生产场景定制的热能供应设备，适配食品生产过程中蒸煮、灭菌、浓缩、干燥等多个需要稳定饱和蒸汽的工序环节，在越南Cholimex食品公司的生产厂区内承担全厂区生产用蒸汽的供给任务，替代传统燃煤锅炉降低燃料采购与环保处理成本。整套设备采用撬装式集成设计思路，将上料机构、燃烧炉膛、换热管束、蒸汽分离装置、烟囱排放段、电控操作柜、辅机泵组全部整合在同一公共底座上，现场安装时仅需完成燃料进料口对接、蒸汽输出管路连接、供电线路接驳、给排水管路对接即可完成部署，大幅减少现场安装的土建施工量与管线排布工作量，缩短项目落地周期。从结构布局来看，设备整体沿底座长度方向排布，进料端设置斜置式螺旋上料机构，

　　可将破碎后的生物质颗粒燃料持续送入炉膛燃烧区，上料机构的倾斜角度经过反复校核，既保证燃料输送过程不发生卡滞、撒漏，也避免上料角度过陡导致的燃料回滑问题。燃烧区采用绝热炉膛设计，炉膛内壁敷设耐高温耐火保温层，减少燃烧过程的热量向外散失，提升燃料燃烧效率，燃烧产生的高温烟气依次经过对流换热管束、省煤器段，将热量充分传递给炉水后，经尾部除尘装置处理后通过立式烟囱排出，烟囱段设置检修爬梯与顶部操作平台，方便运维人员定期对烟囱排放口、检测装置进行检修校准。设备的蒸汽输出端配置独立的汽水分离装置，可将输出蒸汽中的夹带水滴有效分离，保证输出蒸汽的干度满足食品生产的工艺要求，避免湿蒸汽进入生产设备影响加工品质、造成管路水击隐患。

　　操作控制柜设置在设备中部靠近巡检通道的一侧，柜体高度符合人体工程学设计，运维人员站立状态即可完成所有参数的查看与操作调整，柜面设置压力显示、温度显示、水位显示、运行状态指示灯与操作按钮，可实时监控锅炉运行的各项核心参数，同时配套自动水位调节、自动压力控制、超压联锁保护、熄火保护等安全装置，保障设备连续运行的安全性。整套设备的安装边界经过优化，底座采用加厚型钢焊接而成，整体刚性满足吊装、运输与长期运行的承重要求，设备周边预留足够的巡检操作空间，侧面与背面预留辅机检修拆卸空间，不需要额外搭建大型操作平台即可完成日常运维操作。在设计过程中，针对生物质燃料燃烧易结焦、积灰的特性，炉膛换热面采用大间距管束设计，同时配置合理的烟气流速，

　　减少飞灰在换热面的沉积，配套的清灰口设置在设备侧面易操作位置，运维人员可定期对换热面积灰进行清理，维持设备长期运行的换热效率。设备的给水系统配套独立的水处理装置接口，可对接厂区软化水系统，避免炉水结垢影响换热效率与设备使用寿命，给水泵采用一用一备的配置，单台泵故障时可自动切换备用泵运行，保障蒸汽供应不中断。针对食品生产厂区对设备整洁度的要求，整套设备的外护板采用哑光金属板材制作，表面平整易清洁，设备底部设置统一的排污管路接口，可将定期排污的废水集中收集排放，避免污染厂区生产环境。烟囱的高度经过环保排放要求核算，保证燃烧后的尾气排放高度满足当地环保规范要求，烟囱与设备主体采用法兰连接，运输过程中可分段拆卸，降低整体运输高度，适配普通货运车辆的运输限界要求。
