四台20吨蒸汽锅炉厂房整体布局设计

　　这套三维布局还原的是配置四台20t/h蒸发量蒸汽锅炉的生产用锅炉房整体场景，主要面向需要稳定工业蒸汽供给的制造类厂区，比如纺织印染、食品加工、医药化工这类有连续用汽需求的生产场景，整套布局从燃料进场、燃烧产汽、烟气排出到灰渣外运的全流程都做了实体化建模，没有做简化的符号示意，能直接给同规模锅炉房的前期规划、结构校核、管线综合做参考。

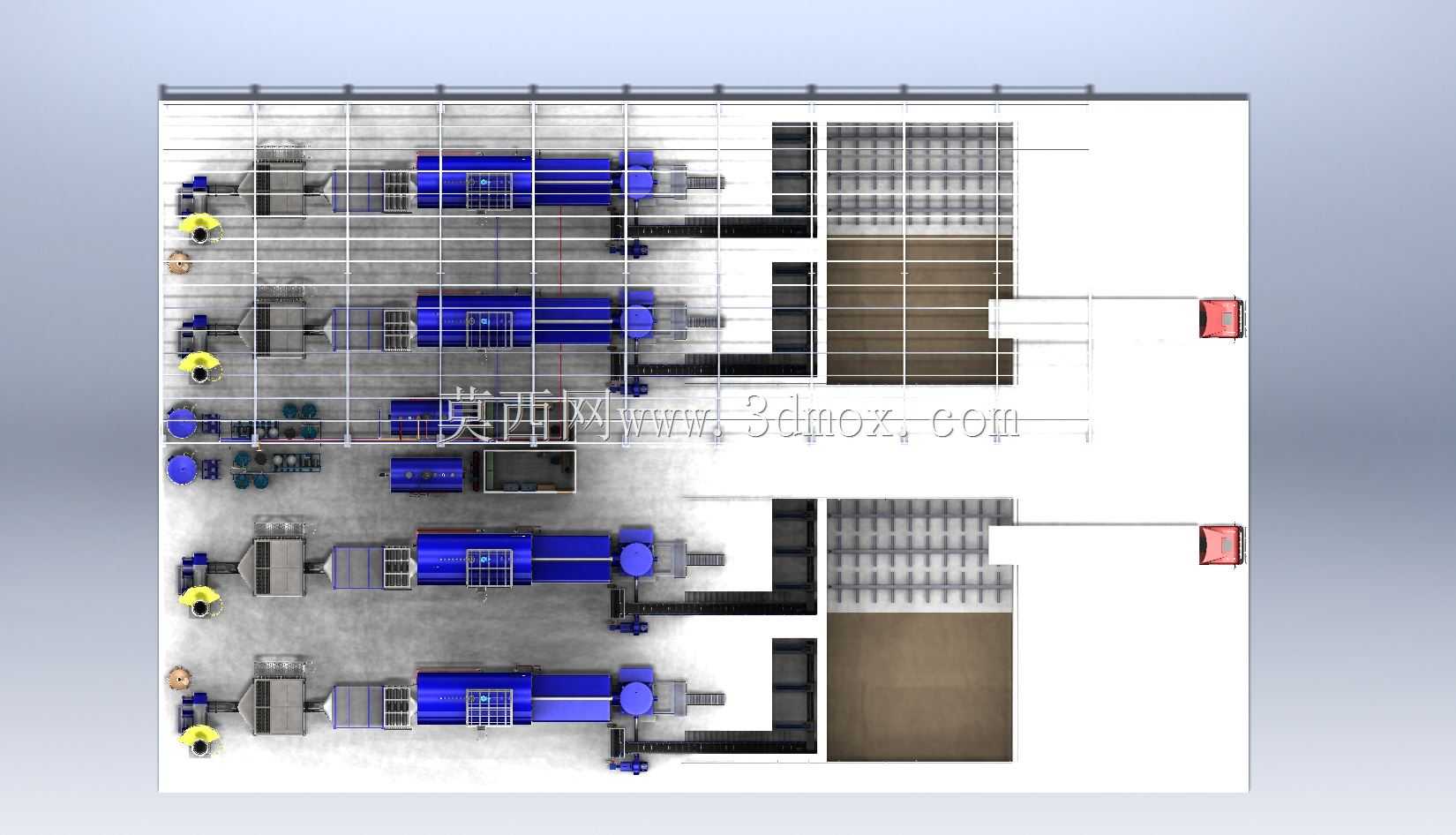

　　从实际用途来看，单台20吨蒸汽锅炉额定工况下每小时可产出20吨满足参数要求的饱和或过热蒸汽，四台并联配置可以根据厂区用汽负荷灵活调整运行台数，低负荷时段单台或两台运行避免大马拉小车的能耗浪费，高峰时段四台满发可覆盖每小时80吨的最大用汽需求，同时预留了单台设备检修时的备用容量，不会因为单炉故障导致全厂区供汽中断。布局里特意把锅炉本体沿厂房纵向成排布置，每台炉的操作面都预留了足够的巡检通道，炉前的检修区域宽度满足炉排、燃烧器这类大型部件抽装更换的空间要求，不用额外拆除厂房结构就能完成核心部件的大修作业。

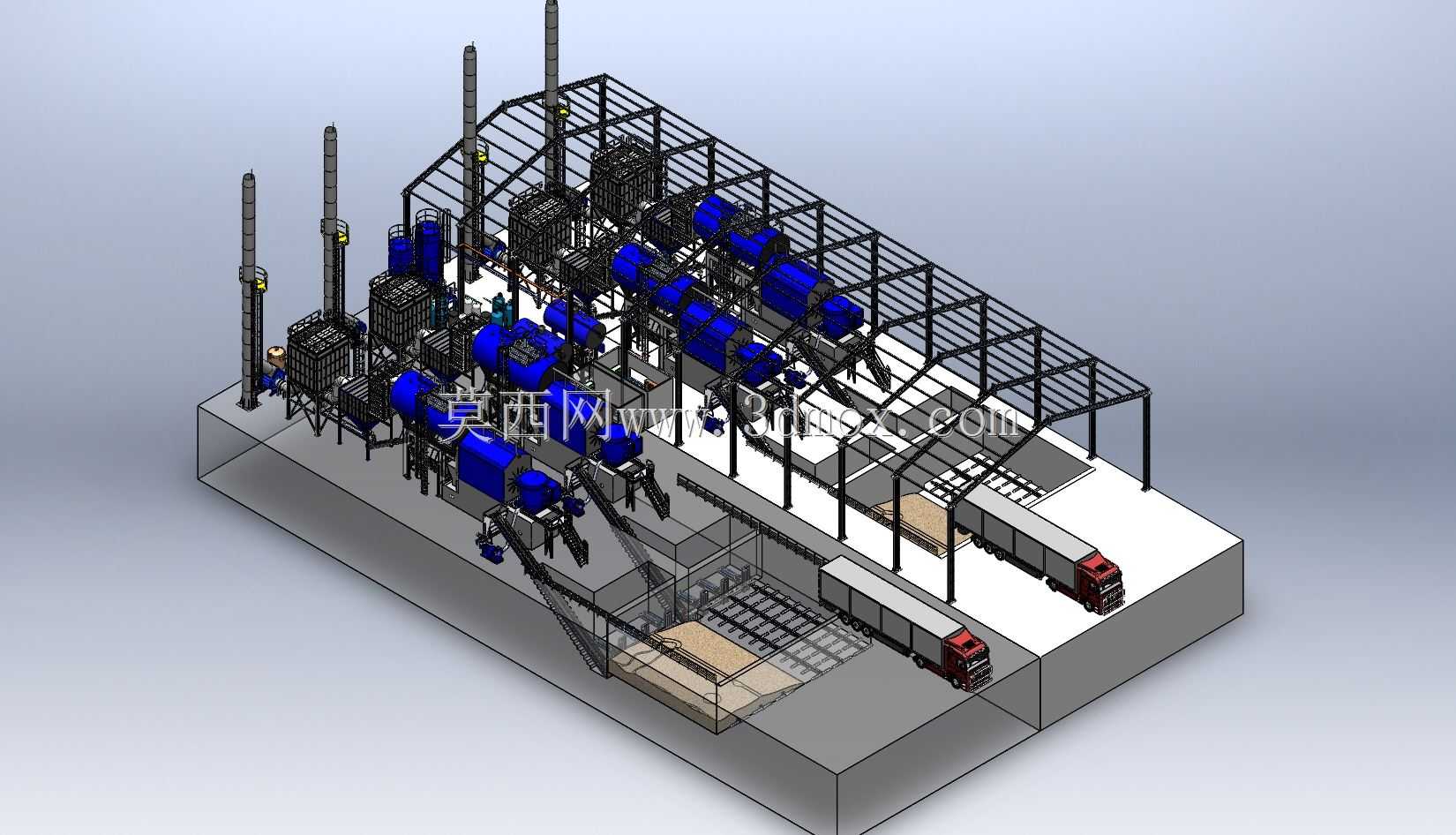

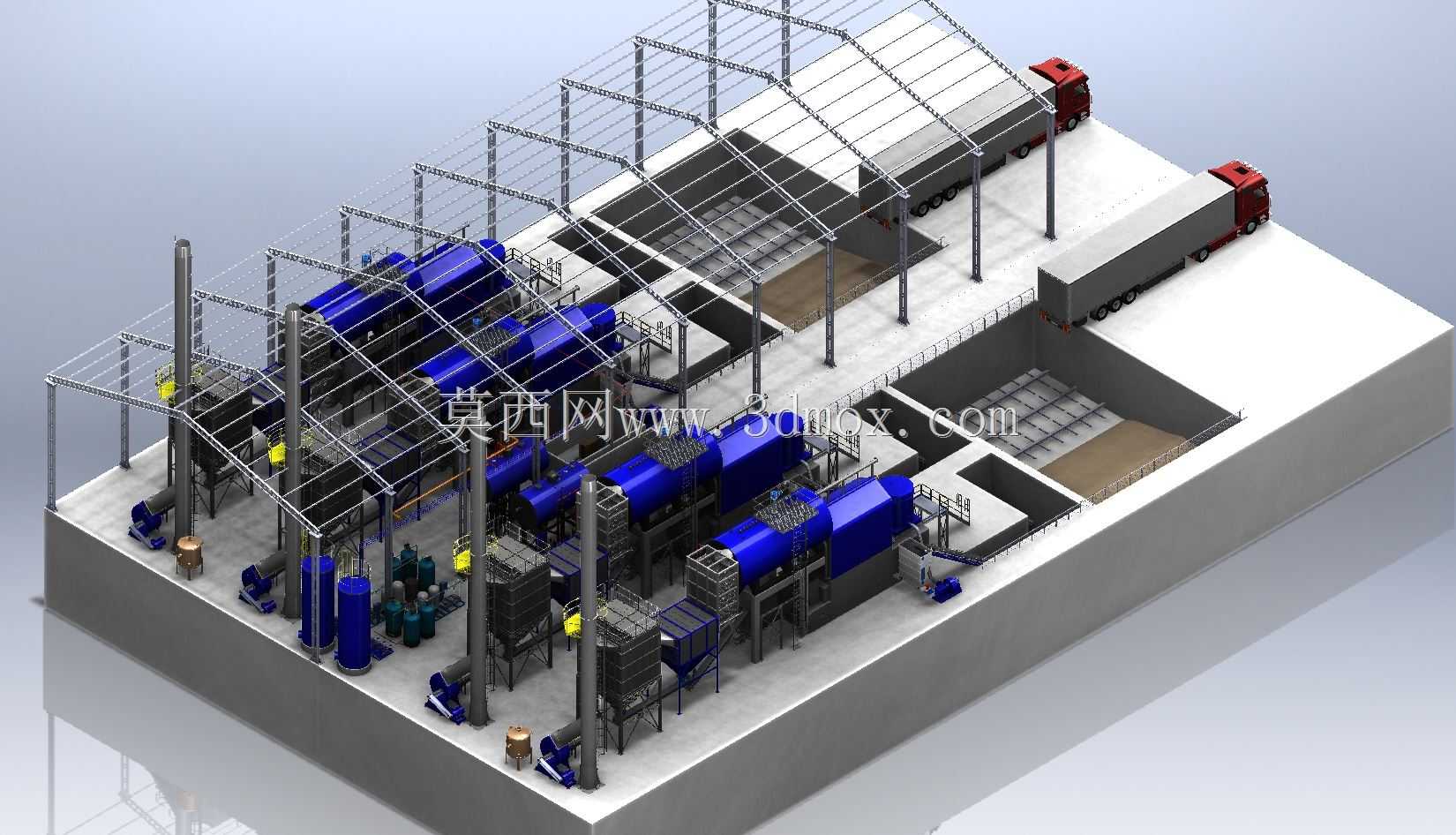

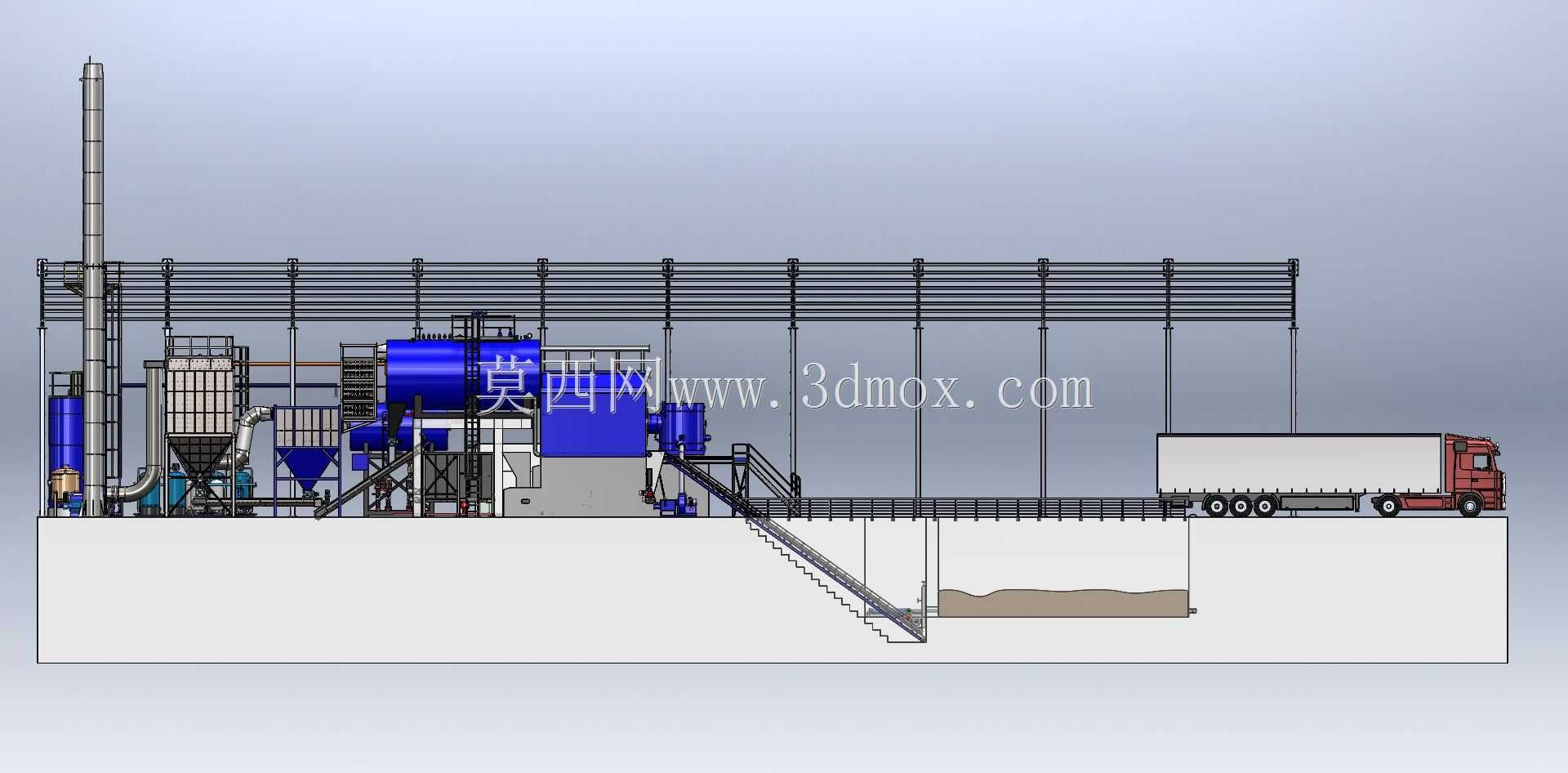

　　设计思路上完全贴合工业锅炉房的实际运行逻辑，首先是燃料输送链路的规划，模型里可以看到配套的输煤栈桥从厂房外侧的卸煤区直接接入每台锅炉的煤仓层，运煤车辆可以直接在厂房端部的卸煤沟位置卸车，通过地下输煤皮带把燃煤输送到炉前煤仓，整个输煤路径做了全封闭结构设计，避免煤粉泄漏造成厂区扬尘；灰渣输出链路则布置在锅炉本体后侧，每台炉的落渣口直接衔接刮板除渣机，把燃烧后的灰渣集中输送到厂房端部的渣仓，由运渣车直接外运，整个除渣路径和巡检通道完全分隔，避免灰渣污染操作区域。

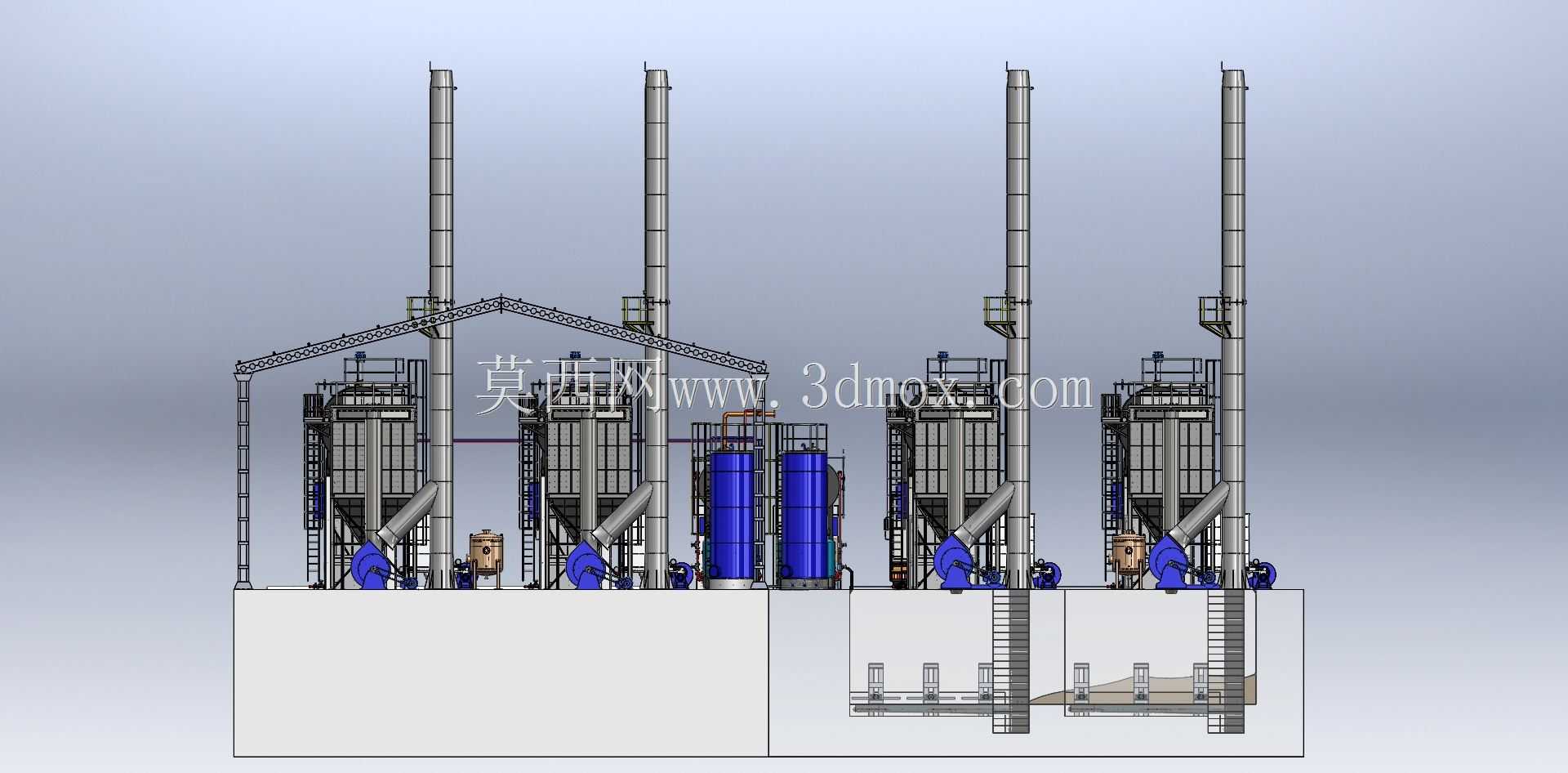

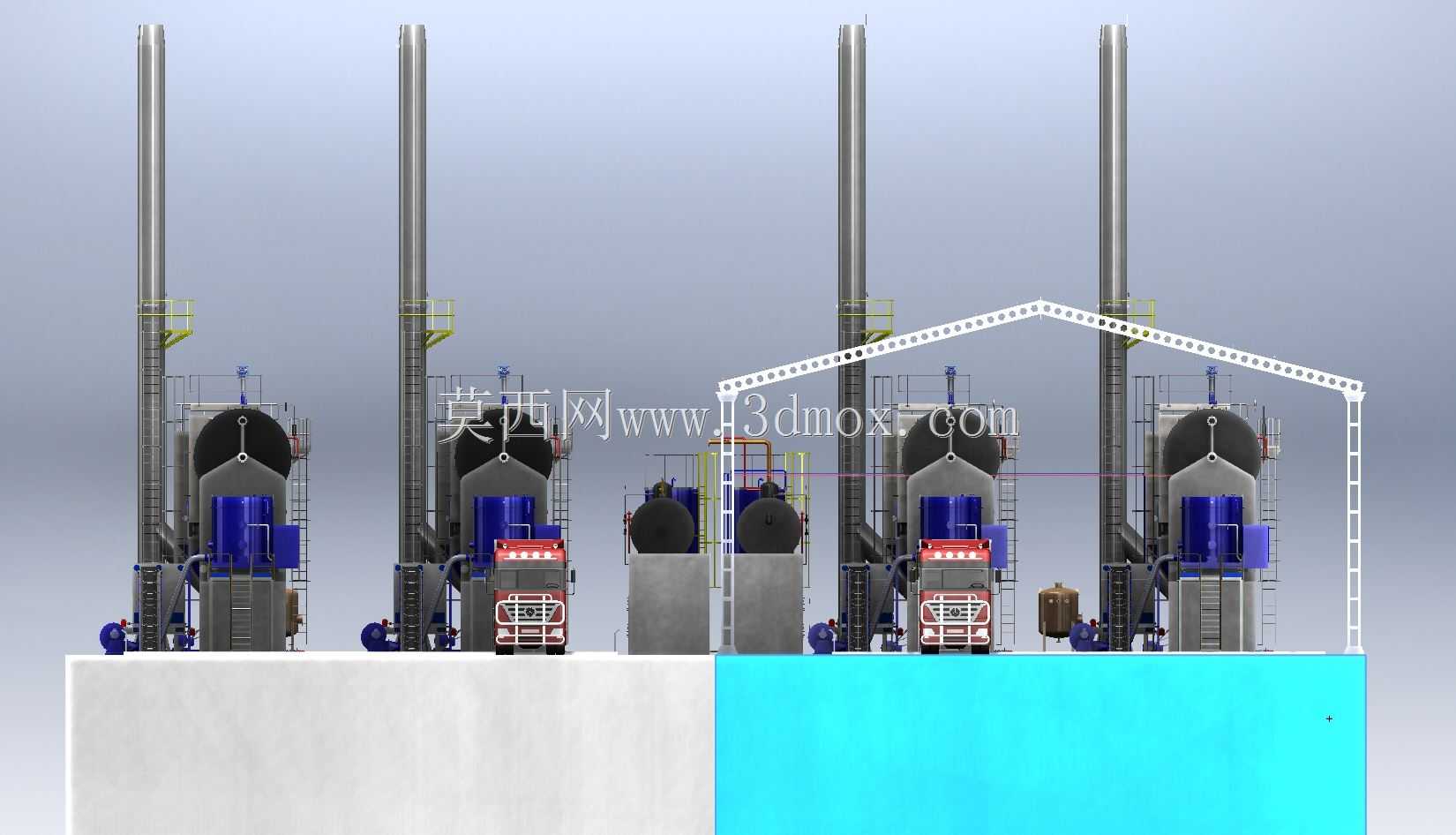

　　烟气处理部分的布局也做了完整还原，每台锅炉的排烟出口依次衔接省煤器、空气预热器、除尘脱硫装置后，再通过独立的钢烟囱排出，烟囱的高度按照周边建筑高度和环保排放要求做了匹配，多根烟囱沿厂房侧墙成排布置，既减少了烟道的长度降低烟气阻力，也方便日常的烟气检测和防腐维护。厂房的钢结构框架完全按照设备吊装需求设计，锅炉上方的屋架预留了检修起吊的荷载，每台炉对应的屋顶位置都设置了可拆卸的检修孔，大型部件可以直接通过屋顶吊装孔进出，不用破坏侧墙结构。

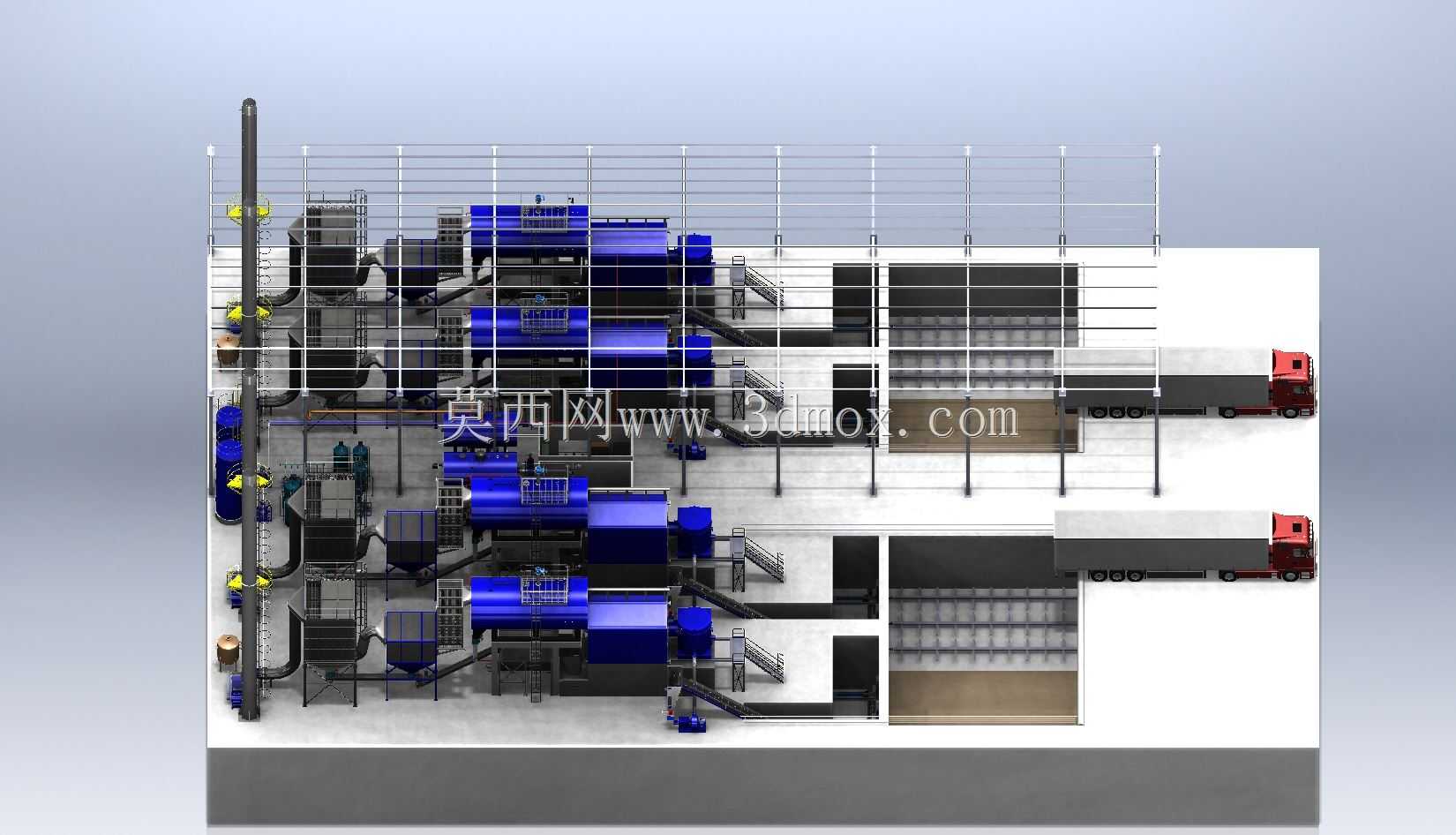

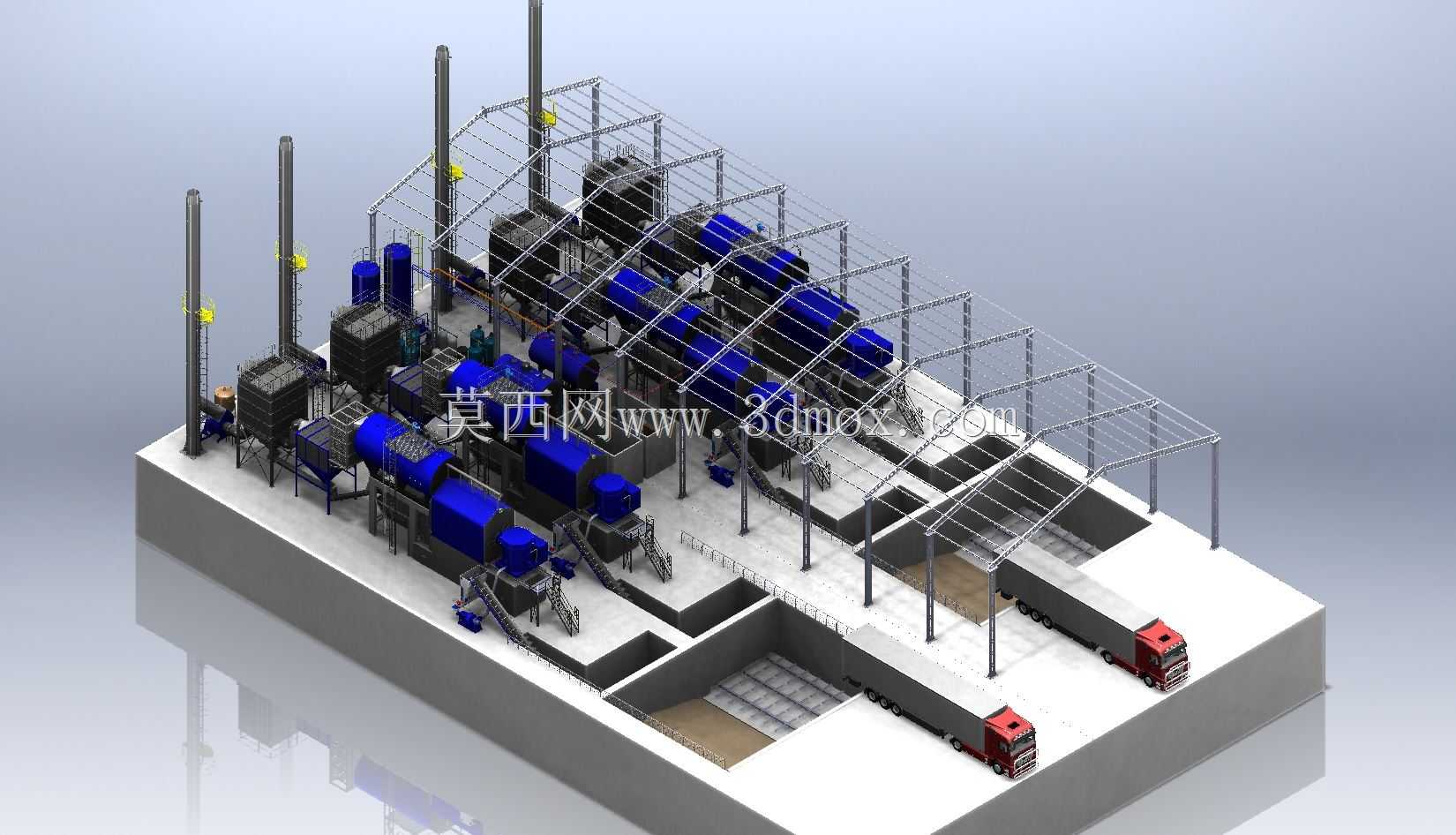

　　安装边界方面，整套厂房的横向跨度根据锅炉的宽度、侧墙管线布置空间、巡检通道宽度综合确定，每台锅炉的侧墙与厂房立柱之间预留了不小于1.5米的管线安装和检修空间，炉前操作通道宽度不小于3米，满足运行人员巡检和小型操作设备通行的需求；厂房纵向长度根据四台锅炉的排布间距、端部的配电控制室、辅助设备间的尺寸综合确定，锅炉之间的间距满足汽水管道、烟风管道的布置转弯半径要求，不会出现管线交叉打架的问题。厂房外侧的卸煤区和运渣通道都预留了货运车辆的转弯半径，模型里配置的货运车辆完全按照常规重型货运卡车的尺寸建模，验证了车辆进出、停靠、卸车作业的空间可行性，不会出现实际投用后车辆无法通行的问题。

　　细节上还还原了锅炉配套的汽水系统设备，包括给水泵、除氧器、分汽缸、连续排污扩容器这类辅助设备的布置位置，都按照工艺流程最短的原则布置在锅炉侧的辅助跨内，减少汽水管道的长度降低热损失，同时所有设备的操作阀门、仪表接口都朝向巡检通道一侧，方便运行人员日常操作和抄表。整个布局没有做理想化的简化，所有设备的尺寸、间距都按照实际工程的安装要求设置，不管是做方案汇报、管线碰撞检查还是施工交底，都能直接作为三维参照使用，避免二维图纸容易出现的空间错漏问题。
