丘陵山地作业背负式动力喷雾设备结构

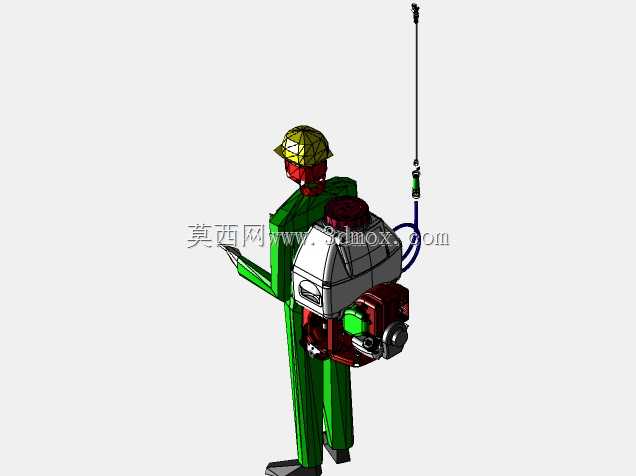

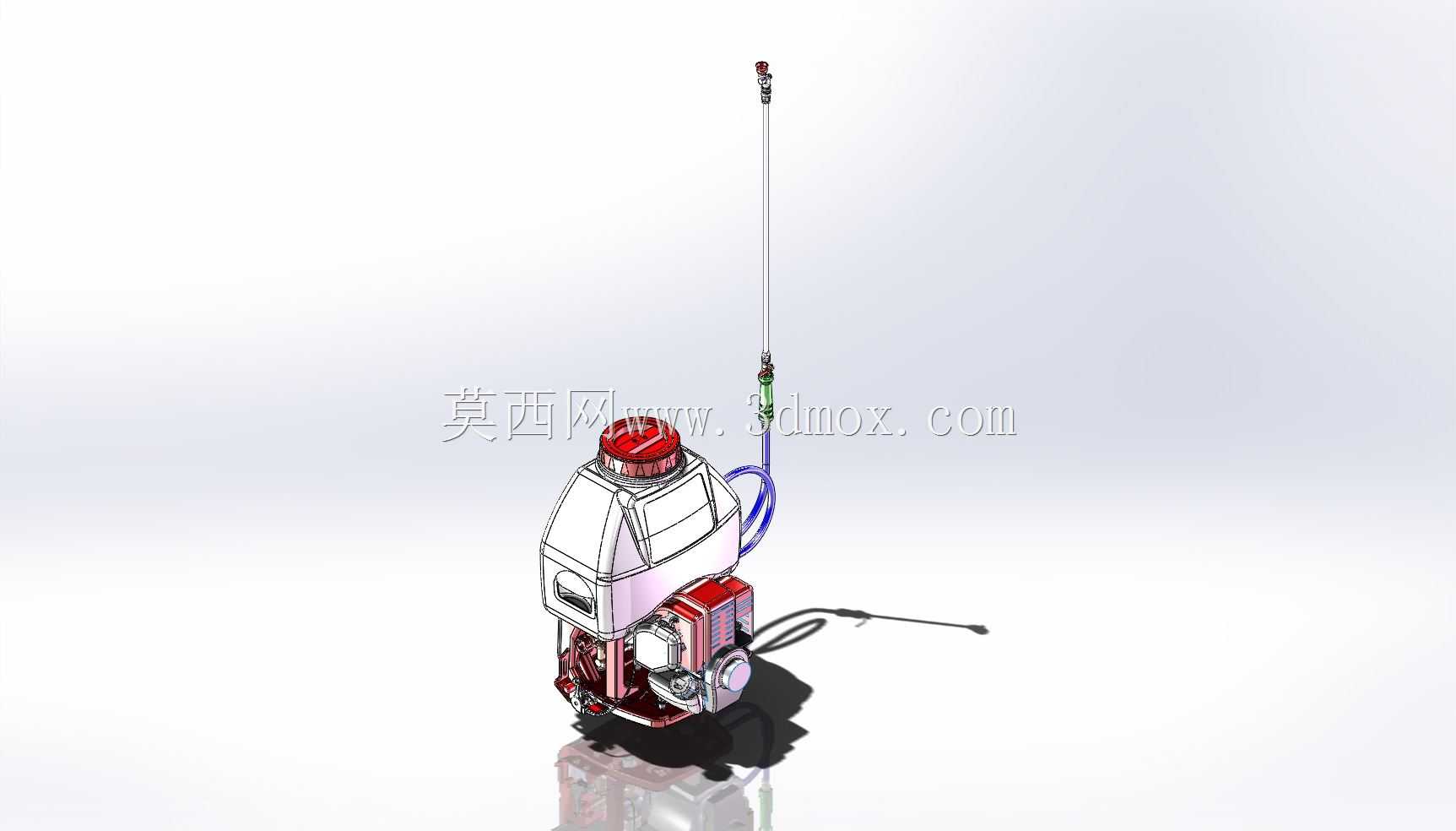

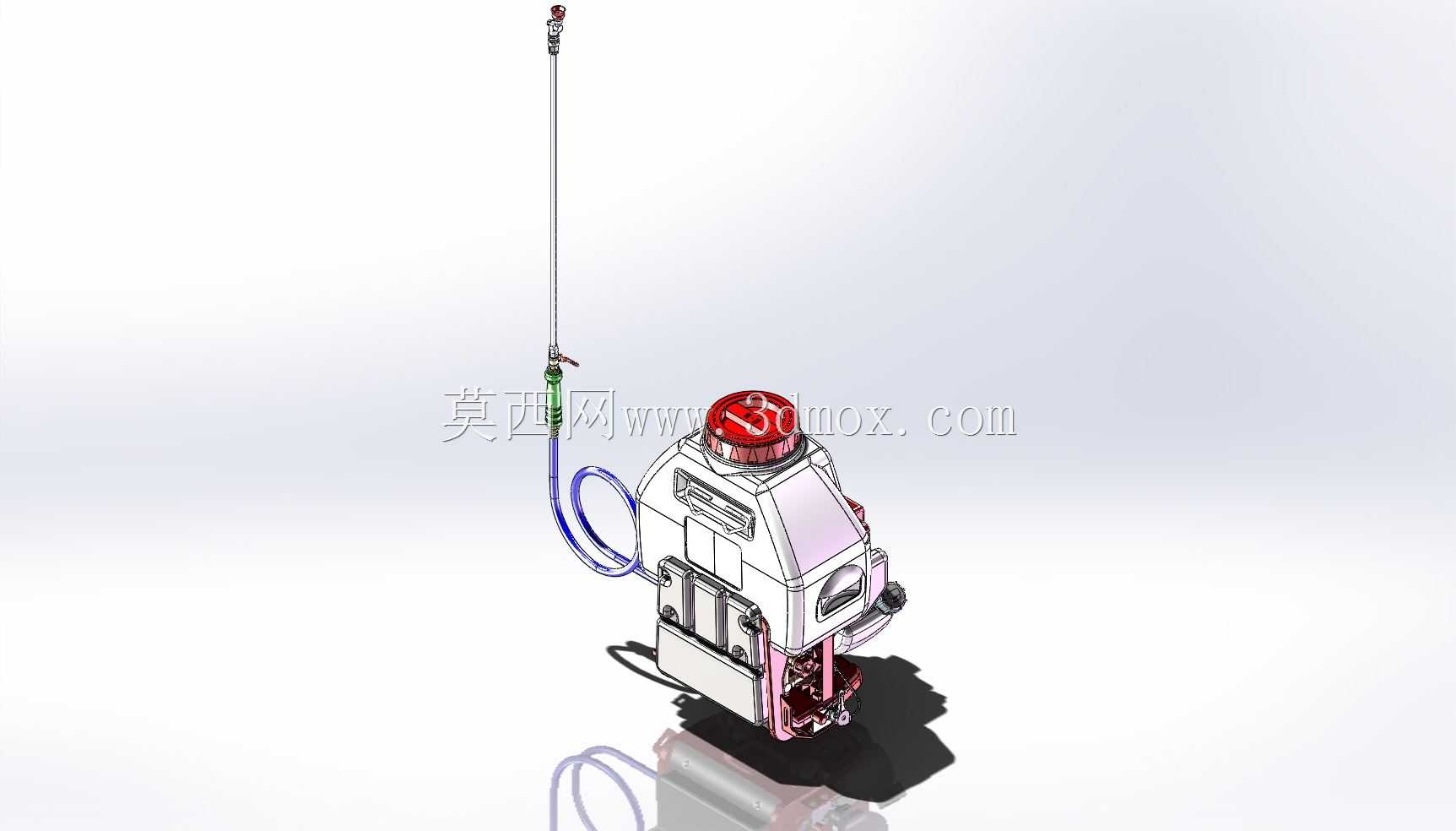

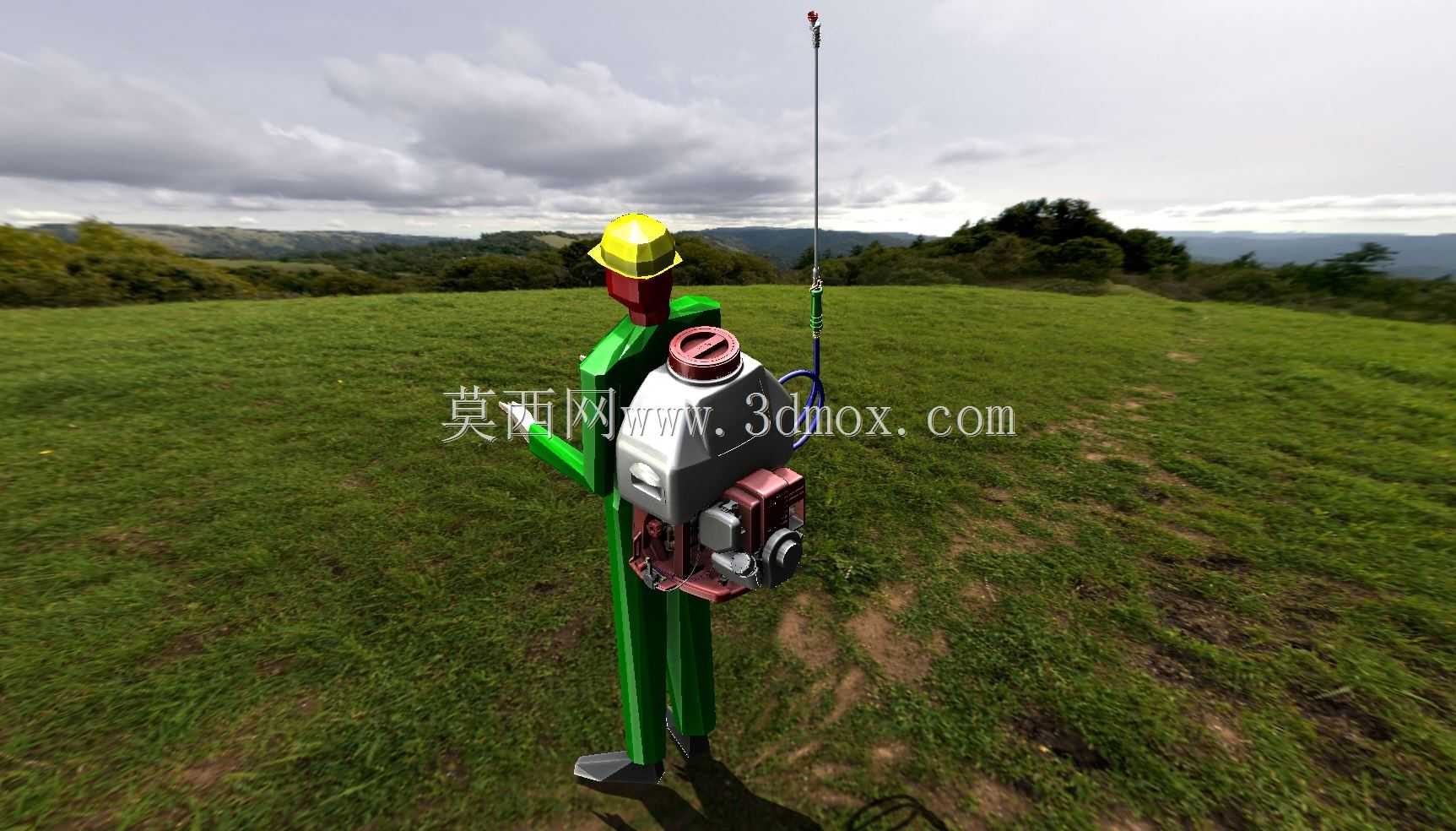

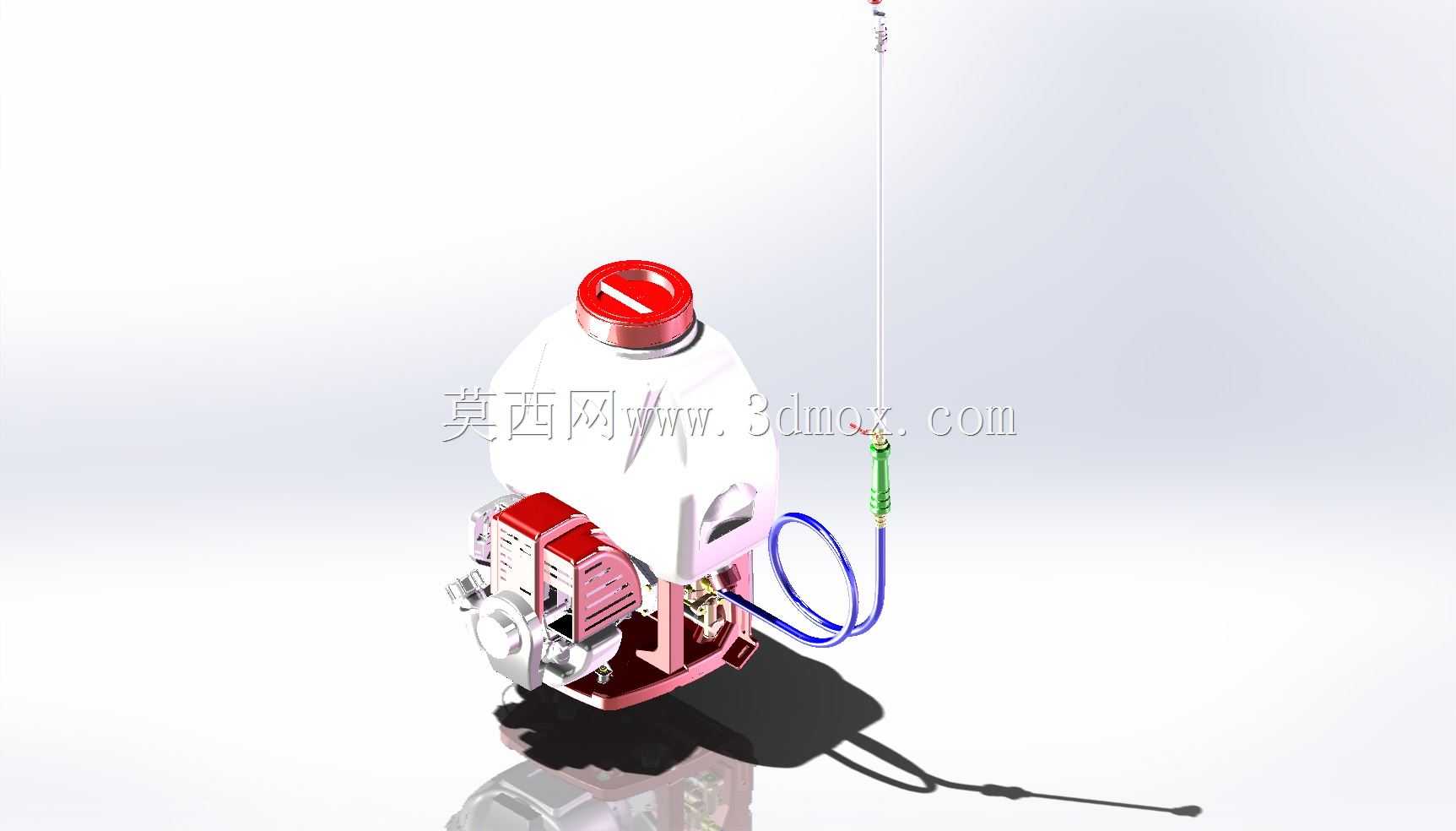

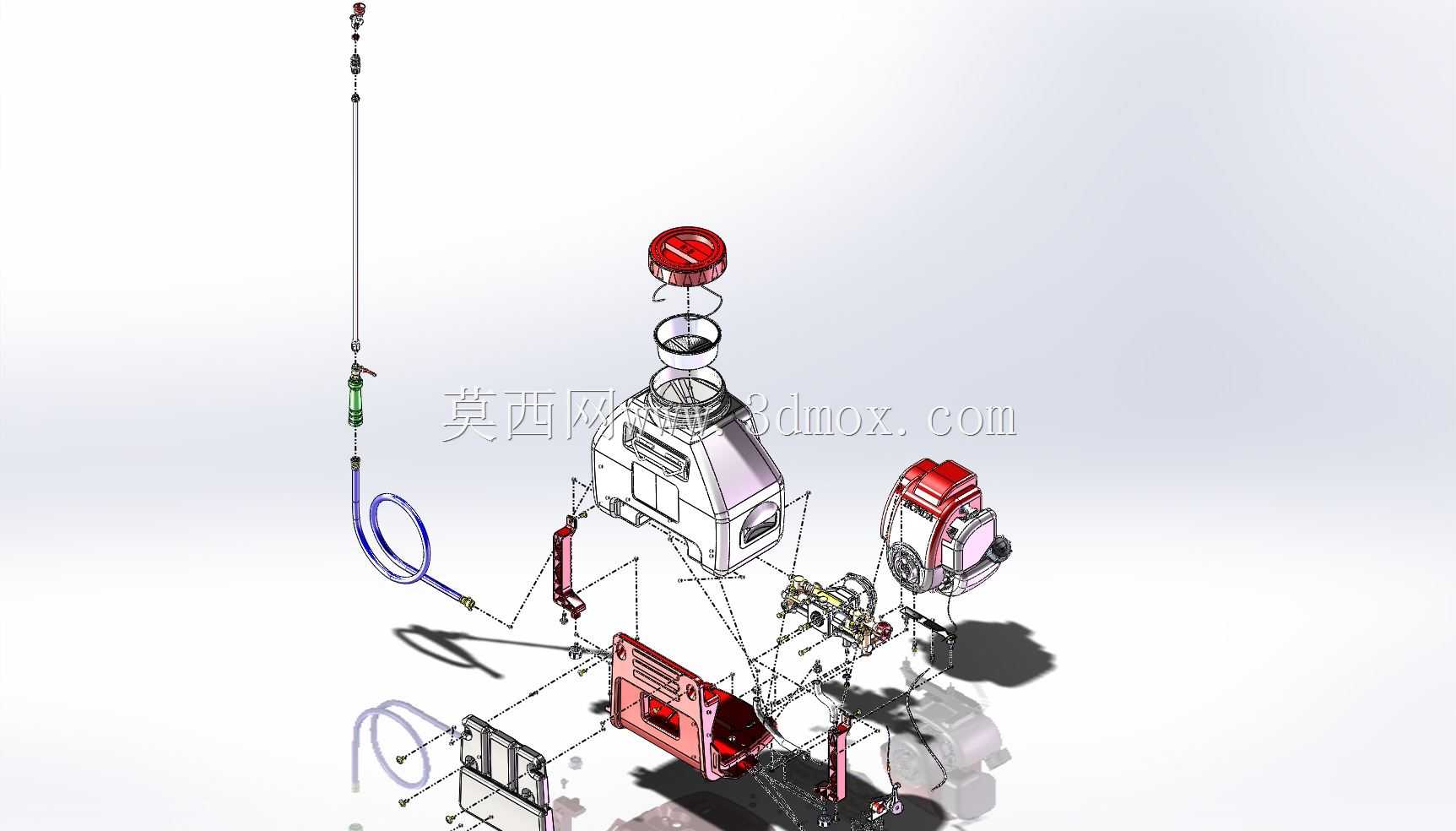

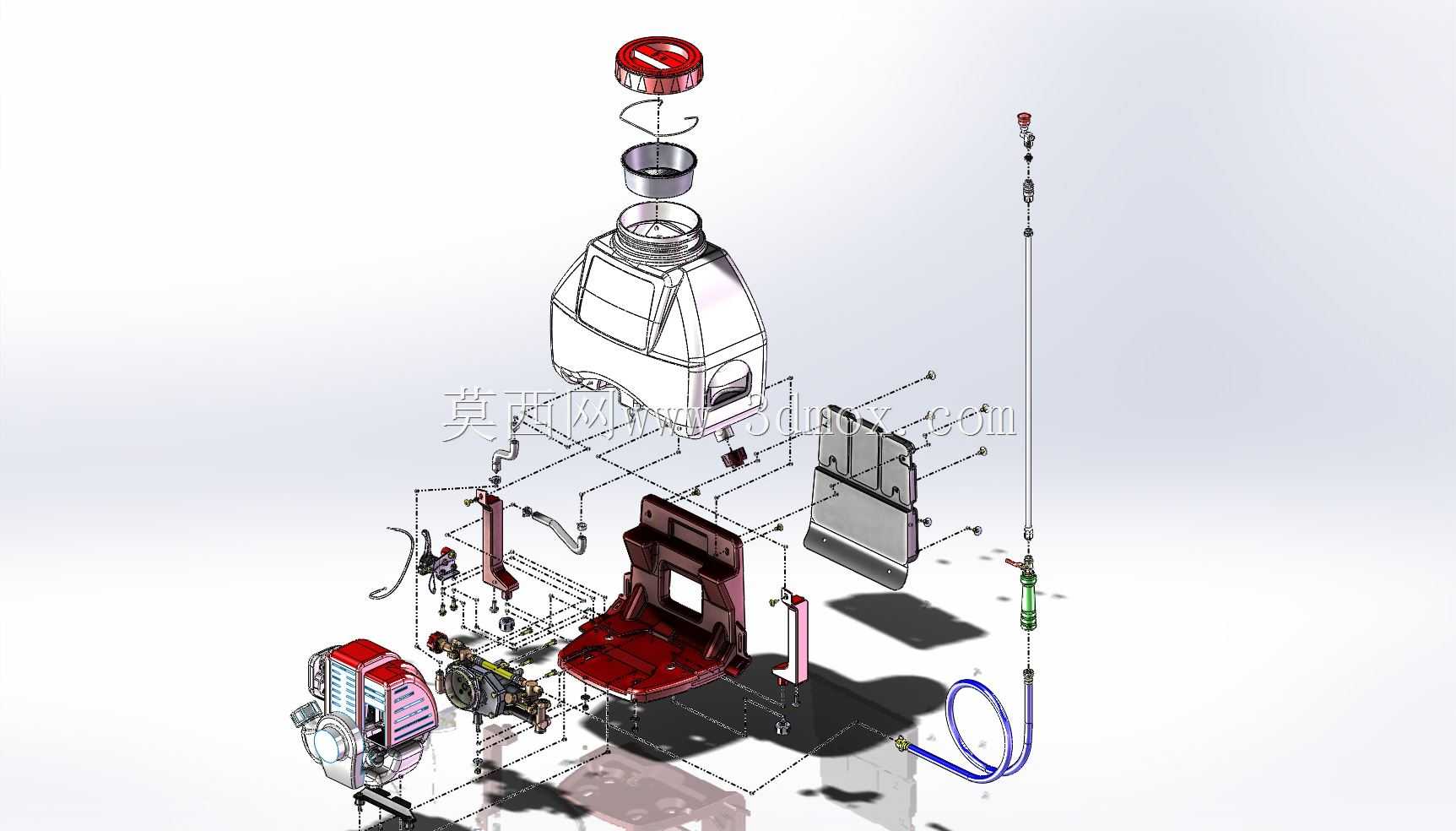

　　这款背负式动力喷雾设备的三维结构，核心适配丘陵、小块坡地这类大型植保机械无法进入的作业场景，在南方山地果园、梯田经济作物种植区、越南等东南亚热带农业种植区的日常植保作业中，这类设备是主力作业工具，能够覆盖果树、旱地作物、蔬菜等多种作物的病虫害防治、叶面肥喷施作业需求，相比手动喷雾器大幅降低作业人员的劳动强度，同时提升药液喷施的均匀度与作业效率。从结构设计逻辑来看，整机采用背负式人机工程布局，核心动力单元、药液存储单元集成在背负机架上，作业时整机重心贴合作业人员背部腰腹位置，避免长时间作业出现重心偏移带来的腰部劳损，机架与人体背部接触的位置预留了缓冲衬垫安装空间，能够适配不同身形的作业人员背负使用，背带结构预留了长度调节的安装位，

　　可根据作业人员的身高、穿戴厚度调整背负松紧度，避免作业过程中设备晃动移位。设备的动力输出端直接连接液泵结构，省去了过长的传动路径带来的动力损耗，动力单元采用小型内燃动力布局，能够脱离电网限制在无供电的野外地块持续作业，燃油箱的容量设计匹配单块常规作业地块的作业时长需求，减少作业中途补充燃油的频次。药液箱的加注口设置在设备顶部偏侧位置，作业人员无需卸下设备即可完成药液加注操作，加注口配备了带通气阀的密封盖，既能够避免作业过程中药液晃出溅到作业人员身上，也能保证箱内气压平衡，让液泵能够稳定持续抽取药液，不会出现负压断流的情况。喷杆采用分段式可伸缩结构，收纳时能够缩短长度方便设备转移、存放，作业时可根据作物高度调整喷杆伸出长度，

　　最高可覆盖三米左右高度的果树冠层喷施需求，喷杆末端的喷头采用可调节角度设计，能够根据作物的种植密度、喷施部位调整喷雾角度，既可以定向喷施作物叶面背面的虫害高发位置，也可以调整为弥雾状态覆盖更大范围的作物区域。从安装边界尺寸来看，整机背负状态下的横向宽度控制在40厘米以内，能够在行距较窄的作物种植行之间顺畅通行，不会刮碰作物枝桠或果实，整机空载重量控制在合理区间，加注药液后的总重量符合单人背负作业的承重耐受范围，不会给作业人员造成过大的负重压力。设备的管路布局全部沿机架内侧走线，所有管路接头位置都预留了密封件安装槽，避免作业过程中药液渗漏，同时管路外侧预留了防护结构，避免在灌木丛、枝桠密集的地块作业时管路被刮破损坏。

　　操作控制部件设置在作业人员手部可及的喷杆握持位置，作业过程中无需抬手到背部即可完成油门调节、药液通断的操作，控制逻辑简单直接，不需要复杂的培训即可上手操作，适配农村地区不同年龄层作业人员的使用习惯。设备的底部预留了机架支撑脚，临时放置时能够稳定直立在地面上，不需要倚靠其他物体，避免设备倾倒造成药液泄漏或者动力部件磕碰损坏。整机的外壳结构采用流线型设计，没有突出的尖锐棱角，避免作业过程中勾挂作物枝条或者刮破作业人员的衣物，外壳表面预留了散热通风口，能够保证动力单元长时间作业时的散热需求，避免动力过热出现功率衰减或者停机故障。
