350kVA开式机组配套降噪发电机房结构

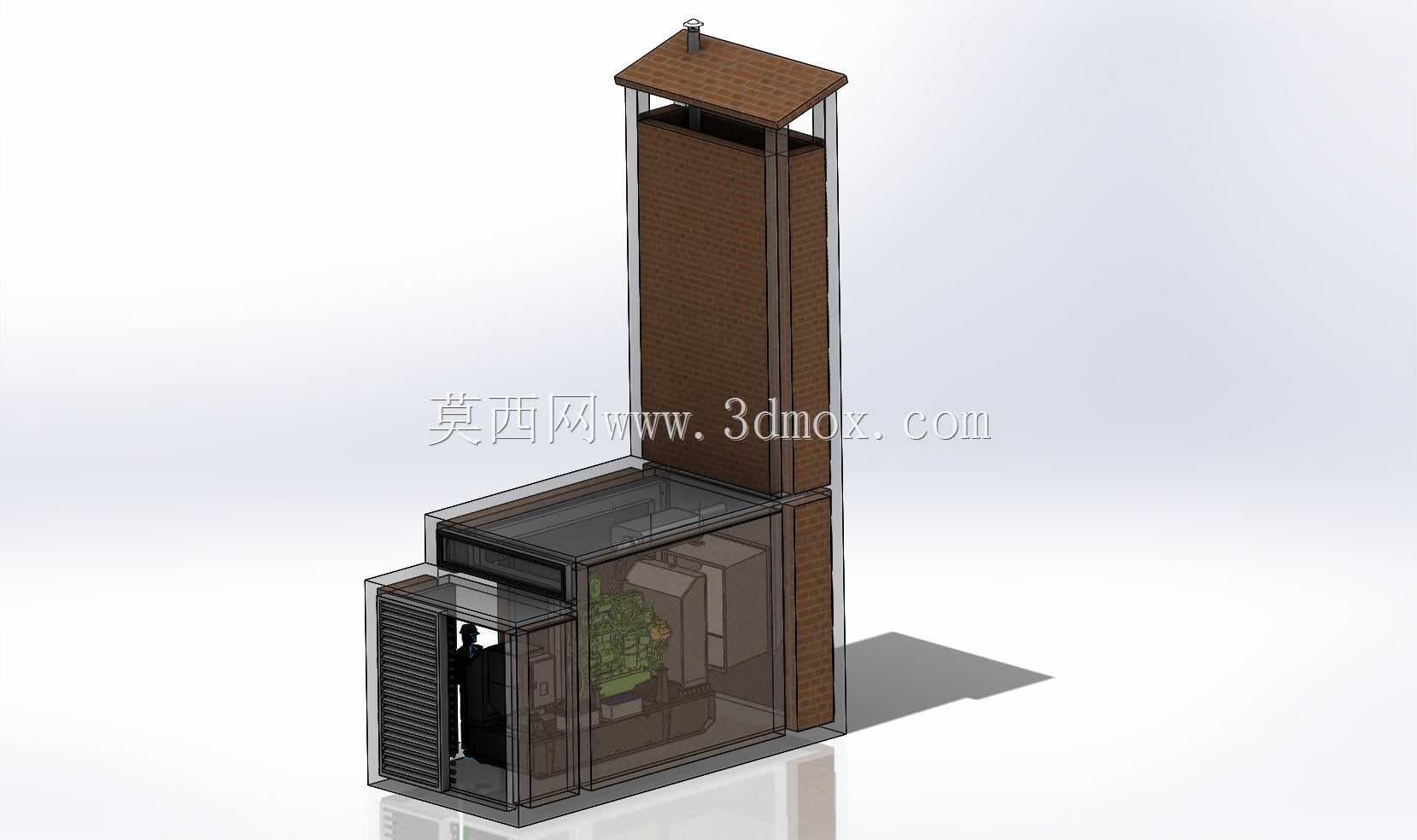

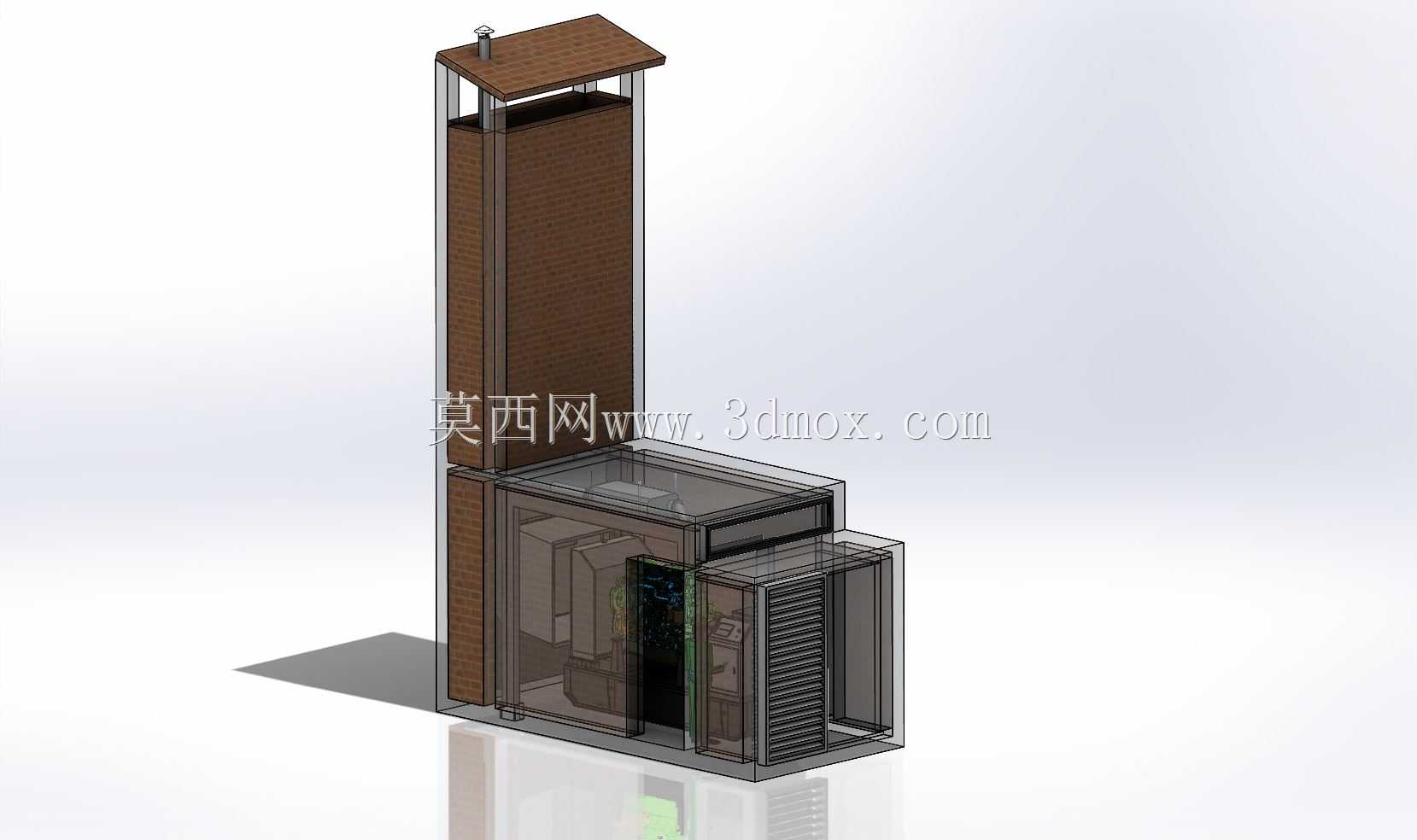

　　在工业厂区临时供电、商业综合体备用电源、基建现场离网供电等场景中，开式发电机组的防护与降噪一直是现场布置的核心痛点，这款配套350kVA开式发电机的机房结构，正是针对这类落地需求完成的三维结构设计。不同于常规集装箱式一体化机组的封闭结构，这款机房采用高低错落的分体式布局，下部为机组容纳舱，上部为竖向排烟与散热导流通道，整体结构在满足7米距离处噪音水平控制在60dB的前提下，尽可能压缩了地面占用的安装边界，适合场地局促的厂区边角、建筑裙房屋面等位置布设。

　　从实际使用的功能逻辑来看，下部舱体采用半通透的围护设计，侧面设置可开启的检修门，日常运维时人员可直接进入舱内完成机组的油液检查、滤芯更换、线路检修等操作，不需要额外拆解外围护结构；舱体靠近机组进风侧设置了格栅式进风口，配合内置的消声导流片，在保证机组燃烧所需进气量、散热通风量的同时，阻断设备运行噪音的直接外传路径。上部的竖向通道并非单纯的排烟井，其内部整合了排烟消声段、热空气导流段，将机组运行产生的高温尾气、散热带出的热空气沿竖向引导至顶部排出，避免热气流在地面层回流影响机组进气温度，也减少了热排放对周边人员活动区域的影响，顶部的防雨帽结构做了斜面挡水设计，兼顾排烟通流面积与雨天防进水的要求，不需要额外加装防雨百叶就能满足户外布设的防护要求。

　　设计过程中首先锚定的是噪音控制目标，7米处60dB的要求相当于普通办公环境的背景噪音水平，要达到这个指标，不能仅靠在围护板内贴隔音棉的粗放方案：整个机房的围护结构采用分层阻尼结构，外层为彩钢围护面板，中间填充高密度吸音棉，内层为穿孔护面板，同时在机组与机房基础的连接位置预留了减震垫安装位，从结构传声、空气传声两个路径阻断噪音外传；进风、排风通道都做了折线式消声结构，避免噪音沿通风路径直线传出，同时控制通道内的风速在合理区间，避免气流高速流动产生二次风噪。

　　安装边界的考量上，整个机房的地面投影尺寸围绕350kVA开式机组的外围尺寸预留运维空间，机组周边预留不小于800mm的巡检通道，满足日常巡检的人员通行需求，上部竖向通道的位置避开了机组的吊装点位，后期机组大修时可以直接从舱体顶部预留的吊装口完成设备吊出作业，不需要整体拆除机房结构。不同于常规砖砌机房的固定式设计，这款机房的所有结构件都采用装配式连接，所有围护板、框架型材都可以拆解为散件运输，现场只需要通过螺栓连接就能完成组装，不需要现场浇筑、焊接作业，特别适合临时供电场景的快速布设，项目结束后也可以拆解转运到其他场地重复使用，大幅降低了临电方案的一次性投入成本。

　　结构细节上，舱体内部预留了机组油箱的放置位、排烟管的软连接安装位、电气线缆的走线槽位，所有开孔位置都做了密封隔音处理，避免出现声桥漏声的问题；上部排烟通道的内壁做了耐高温防护层，能够承受机组排烟的高温气流，避免高温引燃吸音填充材料，同时在通道下部设置了凝液收集槽，收集排烟过程中产生的冷凝液，避免凝液回流到机组内部造成设备腐蚀。从三维建模的细节来看，整个结构的装配关系完全还原了实际安装的逻辑，所有连接点位的螺栓孔位、型材拼接位置都做了对应设计，不存在干涉问题，结构工程师拿到模型后可以直接提取框架型材的下料尺寸、围护板的加工尺寸，直接用于生产加工，不需要二次调整结构关系；对于做供配电方案设计的人员来说，这个模型也可以直接放到厂区总平、屋面布置的三维场景中，直观核验机房与周边建筑、道路的安全距离，核对通风、排烟的走向是否符合现场规范要求，提前规避现场布设时可能出现的位置冲突、通风不畅等问题。
