ABB机器人牛仔自动喷涂工作站设计

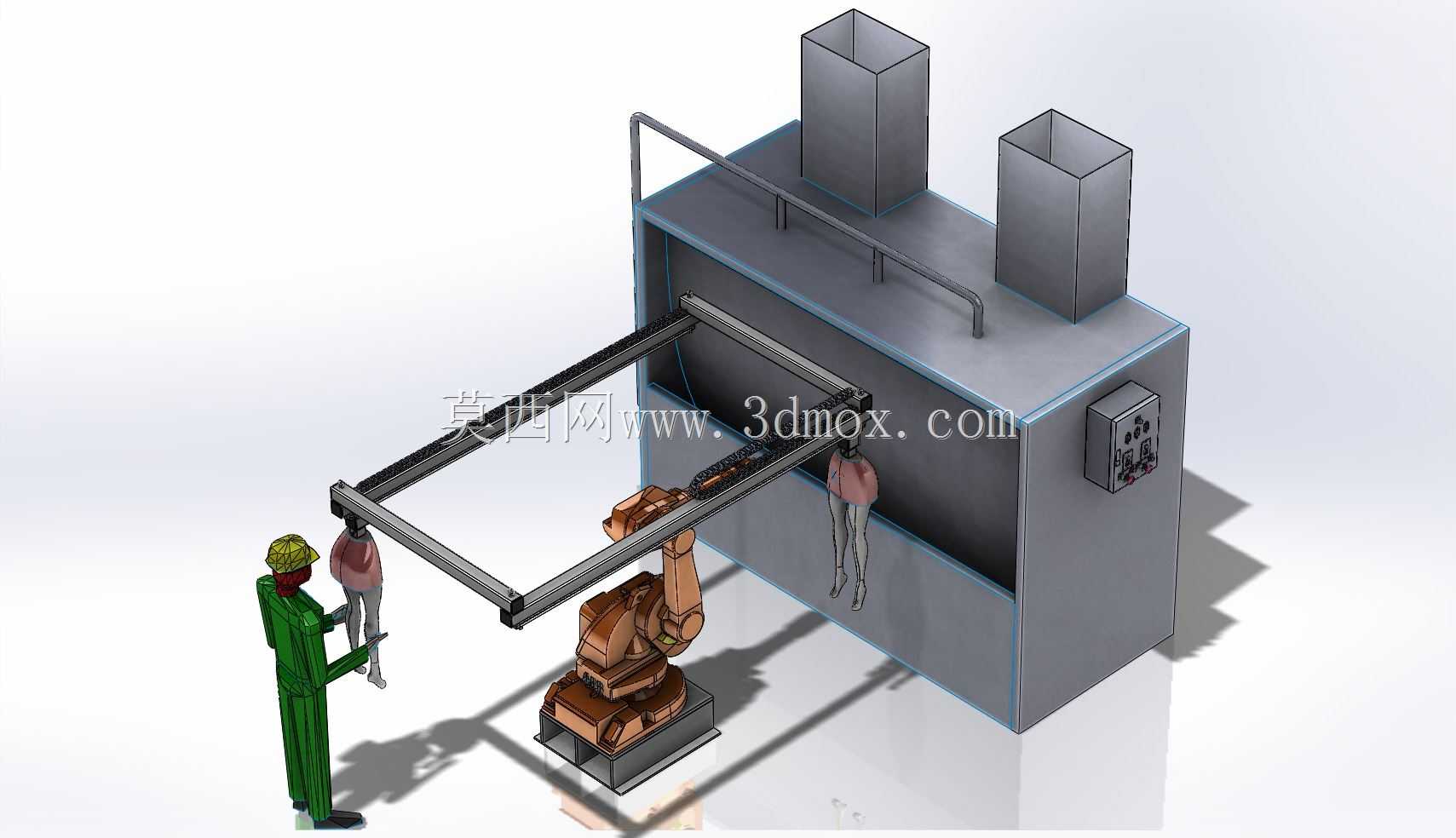

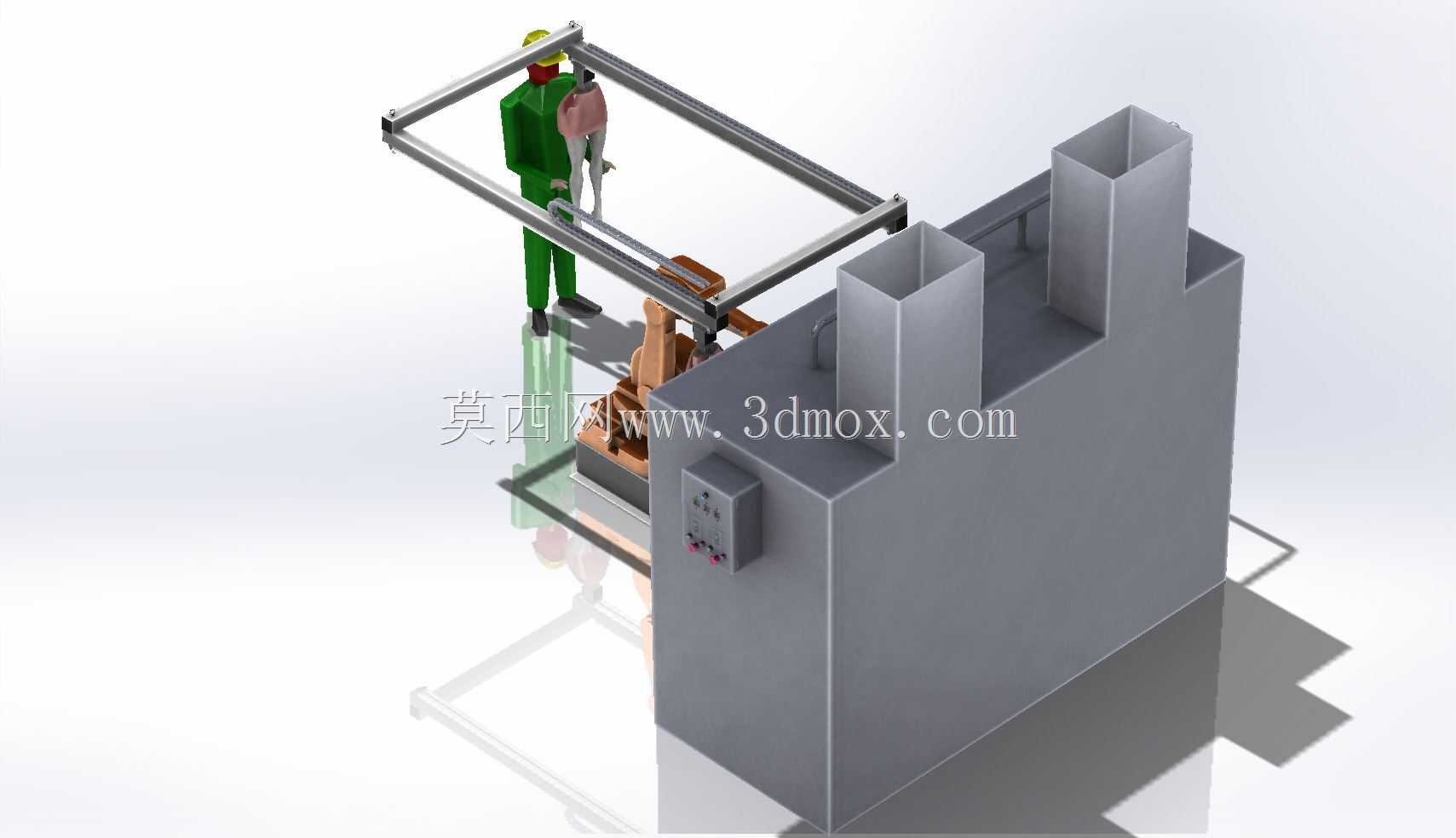

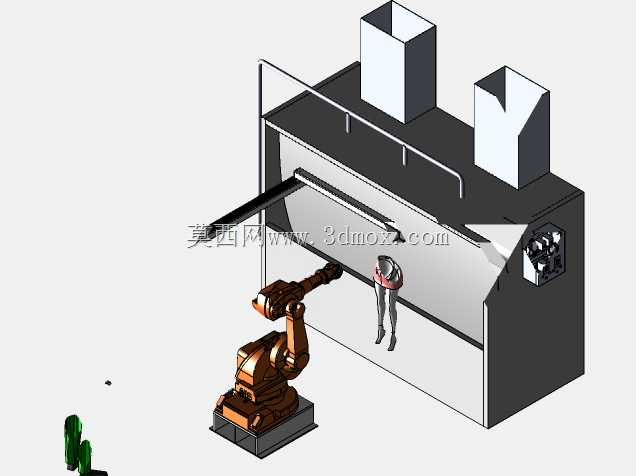

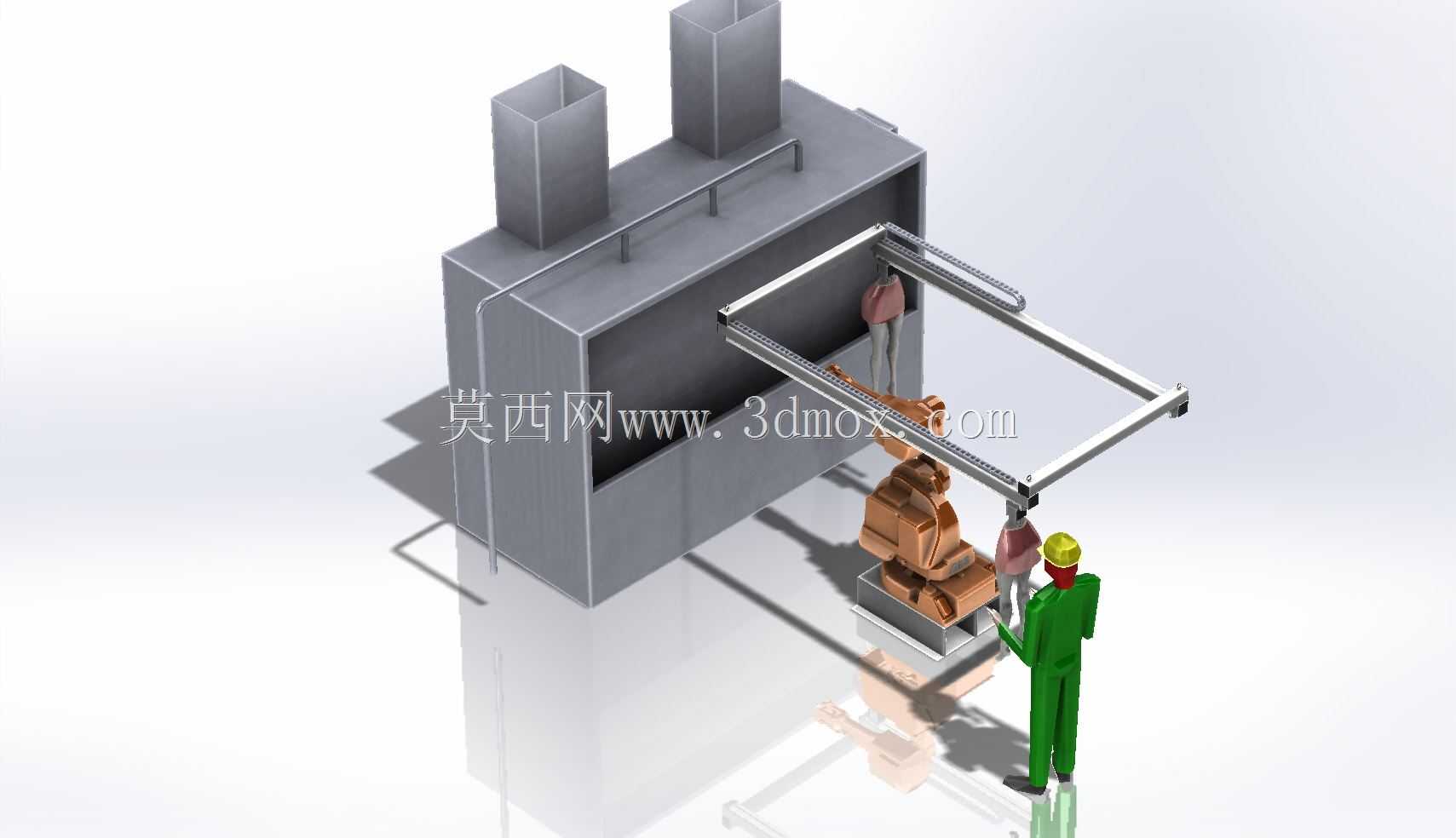

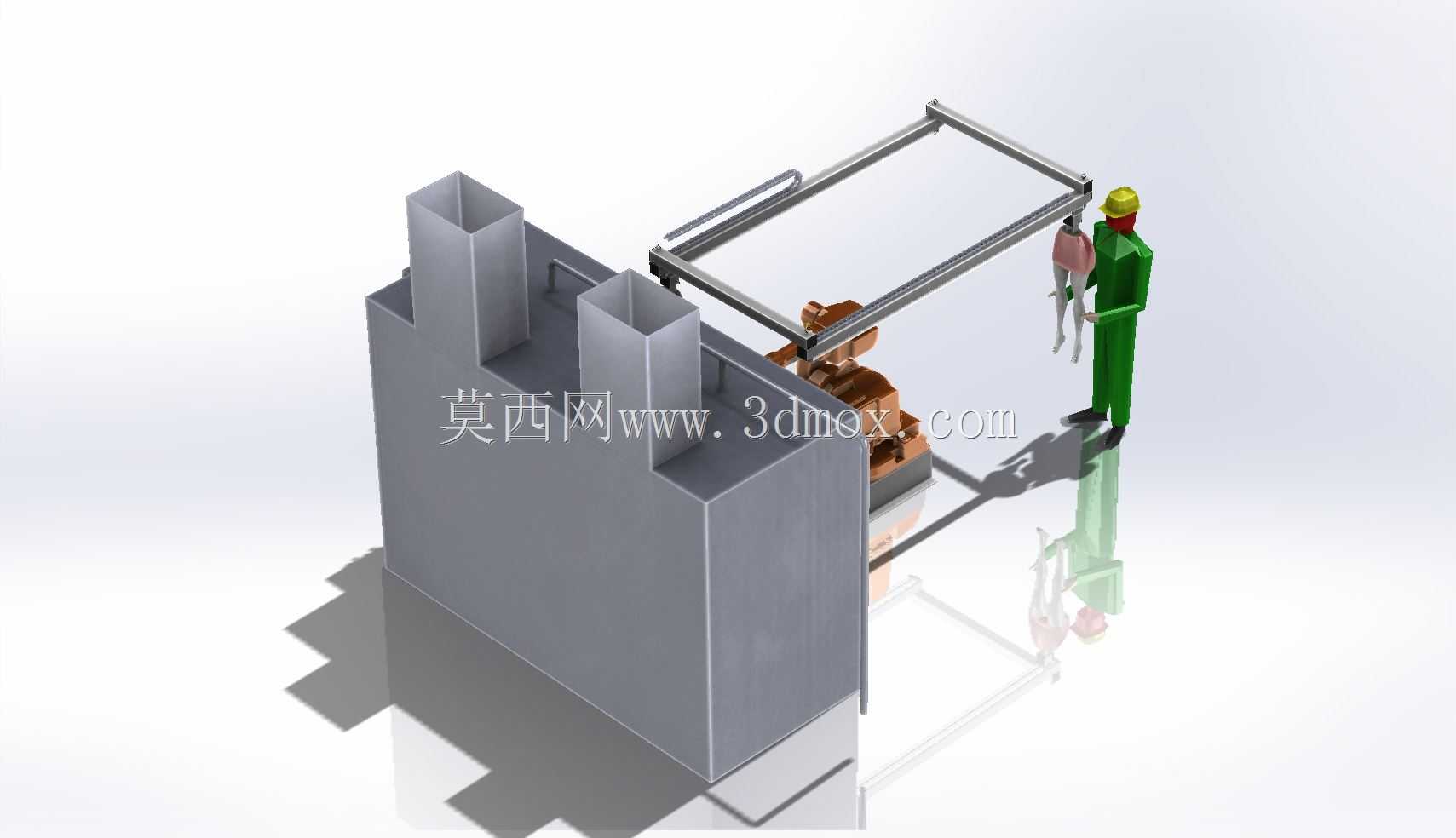

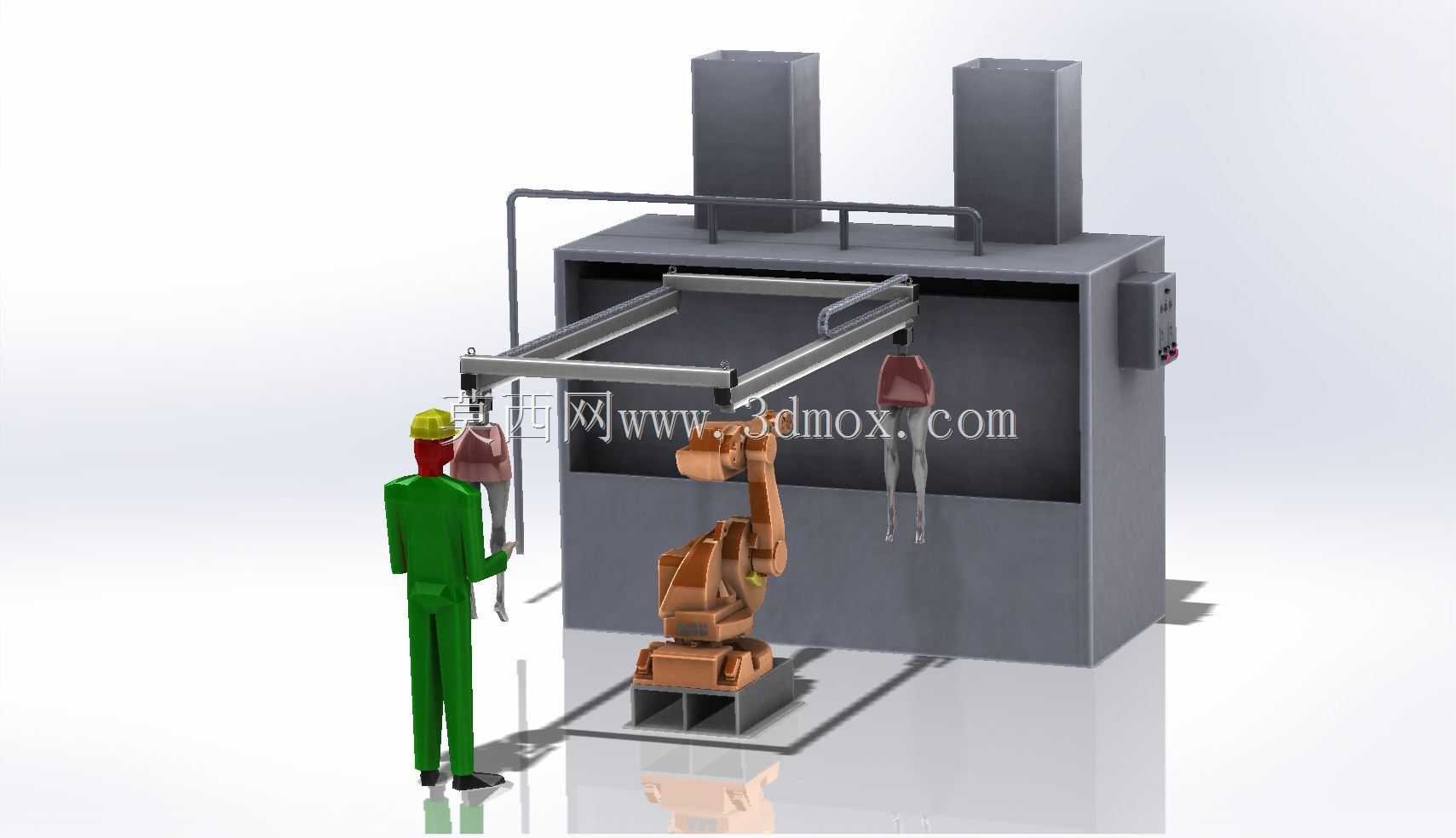

　　这套牛仔服装自动喷涂工作站，核心采用ABB IRB52系列喷涂专用工业机器人作为执行主体，整套设备的布局完全围绕牛仔服装水洗做旧工艺中的喷马骝、喷色工序做适配，在服装加工车间的实际部署中，可直接对接前端的牛仔成衣吊挂输送线，无需额外改造原有车间的物流动线。从结构布局来看，整套设备分为封闭喷涂室体、机器人安装基座、挂装平移输送机构、排风过滤单元四个核心部分，喷涂室体采用立式封闭结构，侧壁预留检修门与观察窗，顶部设置两组排风过滤箱体，直接对接车间的废气处理管路，可将喷涂过程中产生的雾化涂料颗粒、挥发性气体统一抽排处理，避免漆雾散逸到车间公共区域，室体内部的作业面做了光滑防粘涂层处理，日常清理积漆时仅需用专用溶剂擦拭即可，

　　无需频繁拆卸壁板。机器人基座采用下沉式地脚安装设计，安装时需要在车间地面预留200mm深度的预埋坑，将基座底板与预埋螺栓锁固后做灌浆找平，保证机器人高速往复运动时的整体稳定性，基座的安装位置经过轨迹仿真校核，机器人末端喷涂枪的作业范围可完全覆盖挂装位的牛仔服装全幅面，不会出现喷涂死角，同时机器人运动过程中不会与室体壁板、输送机构产生运动干涉。挂装平移输送机构采用双梁导轨结构，横跨喷涂室体的进出料口，导轨上配置可滑动的挂装治具，治具上设置多个挂点，可同时悬挂两件牛仔成衣，挂具进入喷涂室后会自动定位锁止，待机器人完成喷涂工序后自动解锁，沿导轨移出喷涂室进入下一道烘干工序，整套输送机构的驱动端设置在室体外部，

　　避免漆雾附着在传动部件上造成卡滞、磨损问题。在功能设计上，这套工作站完全替代了传统人工手持喷枪喷涂牛仔的作业模式，传统人工喷涂时，工人需要长期暴露在雾化涂料环境中，且喷涂质量受工人操作熟练度、疲劳度影响极大，同批次成衣的色差、喷涂位置偏差很难控制，而机器人可按照预先调试好的轨迹运行，喷涂压力、走枪速度、喷涂距离都可做参数化锁定，单批次成衣的喷涂一致性远高于人工作业，同时单台机器人可同时兼顾两个挂装位的喷涂作业，作业效率可达到两名熟练喷工的产出水平。设计过程中，针对牛仔服装的柔性特性做了专门的轨迹优化，不同于硬质工件的固定轨迹喷涂，牛仔布料挂装后会存在自然垂坠的褶皱，机器人轨迹中特意加入了随形偏移参数，

　　可根据挂装后服装的实际垂坠形态微调喷枪距离，避免褶皱处出现积漆、漏喷问题，同时喷枪的雾化参数可根据不同牛仔款式、不同做旧效果做快速切换，换款生产时仅需要调用预设的程序包即可，无需重新做全流程轨迹示教。从安装边界来看，整套工作站的占地尺寸控制在长4.2米、宽3.5米、高3.8米范围内，对车间层高的要求不低于4.2米，预留顶部排风管路的安装空间，进出料口的位置可根据车间的吊挂线走向做左右侧适配，室体的电控柜采用外置式安装，布置在喷涂室侧方的安全区域，所有接入室体内部的线缆、气管都采用防爆密封接头做防护，符合喷涂作业区域的安全规范，设备的气源接口设置在侧方下部，接入车间0.6-0.8MPa的压缩空气管路即可正常运行，无需额外配置增压设备。在实际生产场景中，这套工作站可适配绝大多数常规款牛仔长裤、牛仔上衣的喷涂做旧工序，针对特殊款式的牛仔服饰，仅需要更换对应的挂装治具、微调机器人轨迹即可快速适配，设备的日常维护点都集中在室体外部，包括机器人的定期润滑、输送导轨的清洁、排风过滤棉的更换，都不需要进入喷涂室内部作业，可大幅减少停机维护的时间，提升设备的整体稼动率。
