柴油发电机嵌入式面板锁结构设计

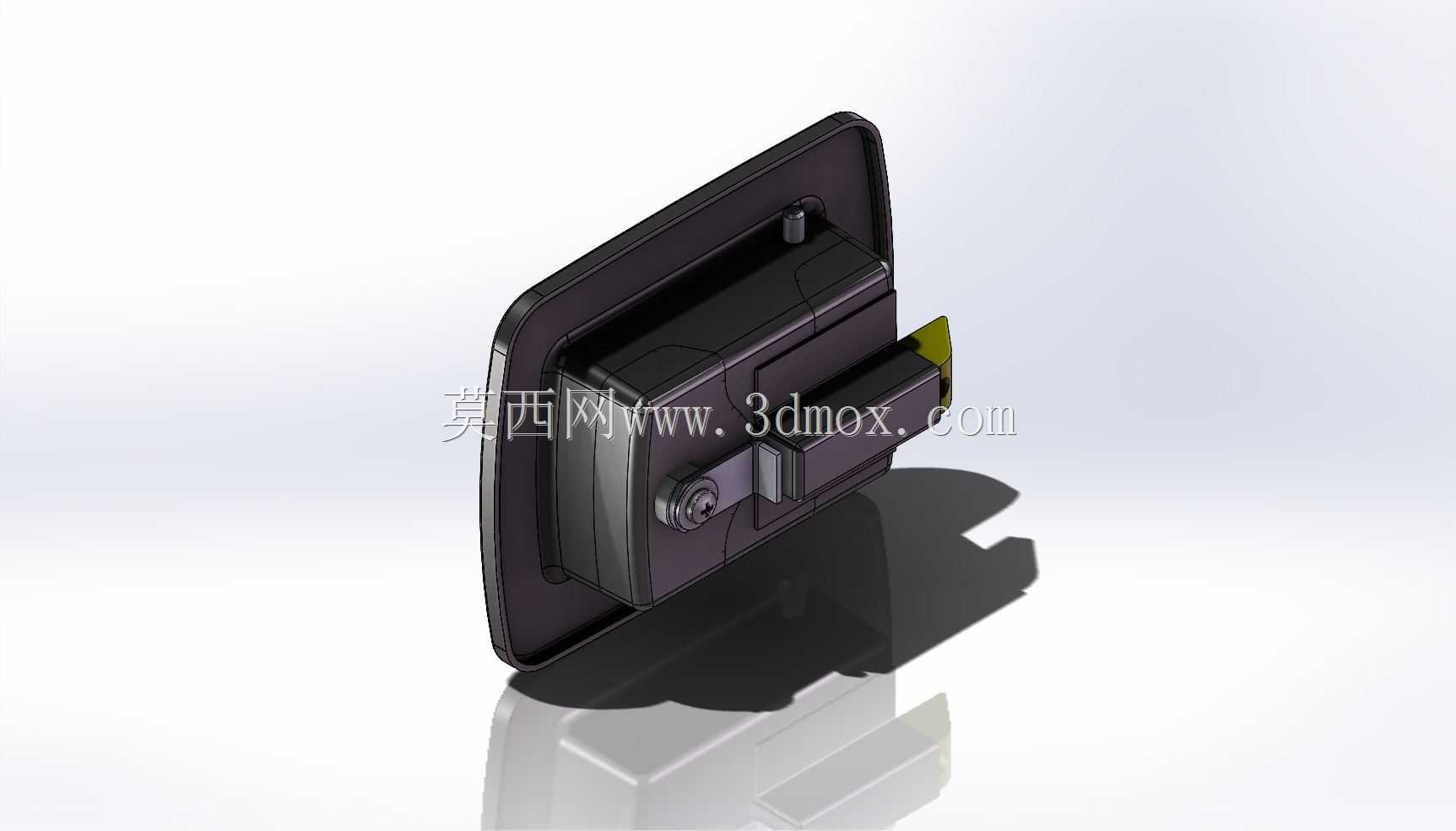

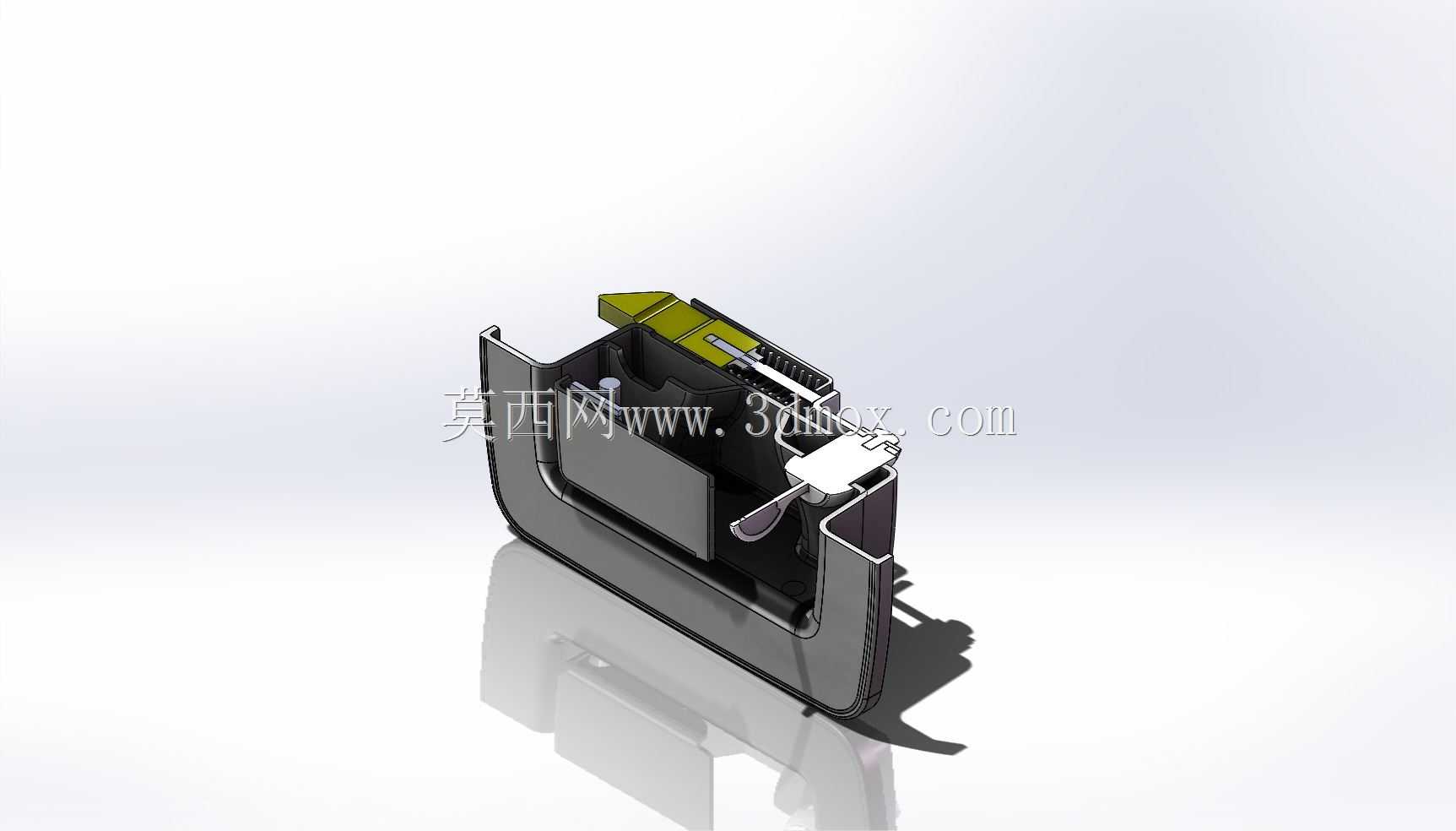

　　这款嵌入式带手柄锁具的设计，最初是针对柴油发电机组的舱门启闭需求展开的，在户外备用电源、工程应急供电的实际作业场景里，发电机组的外舱门需要兼顾防护性与操作便捷性，既要能抵御户外扬尘、喷淋雨水对舱内部件的侵蚀，又要能让运维人员在巡检、故障排查时快速开启舱门，不需要额外携带繁杂的开锁工具。从结构设计逻辑来看，这款锁具采用了面板与锁体一体化的集成思路，锁芯与操作手柄整合在同一安装面板上，安装时只需要在舱门门板上开出对应尺寸的矩形安装孔，将锁体整体嵌入孔位后，通过背部的卡扣或者紧固件完成固定，不需要在门板上额外加工多个分散的安装孔位，能大幅降低门板加工的工序复杂度，也能减少门板开孔过多带来的结构强度下降问题。

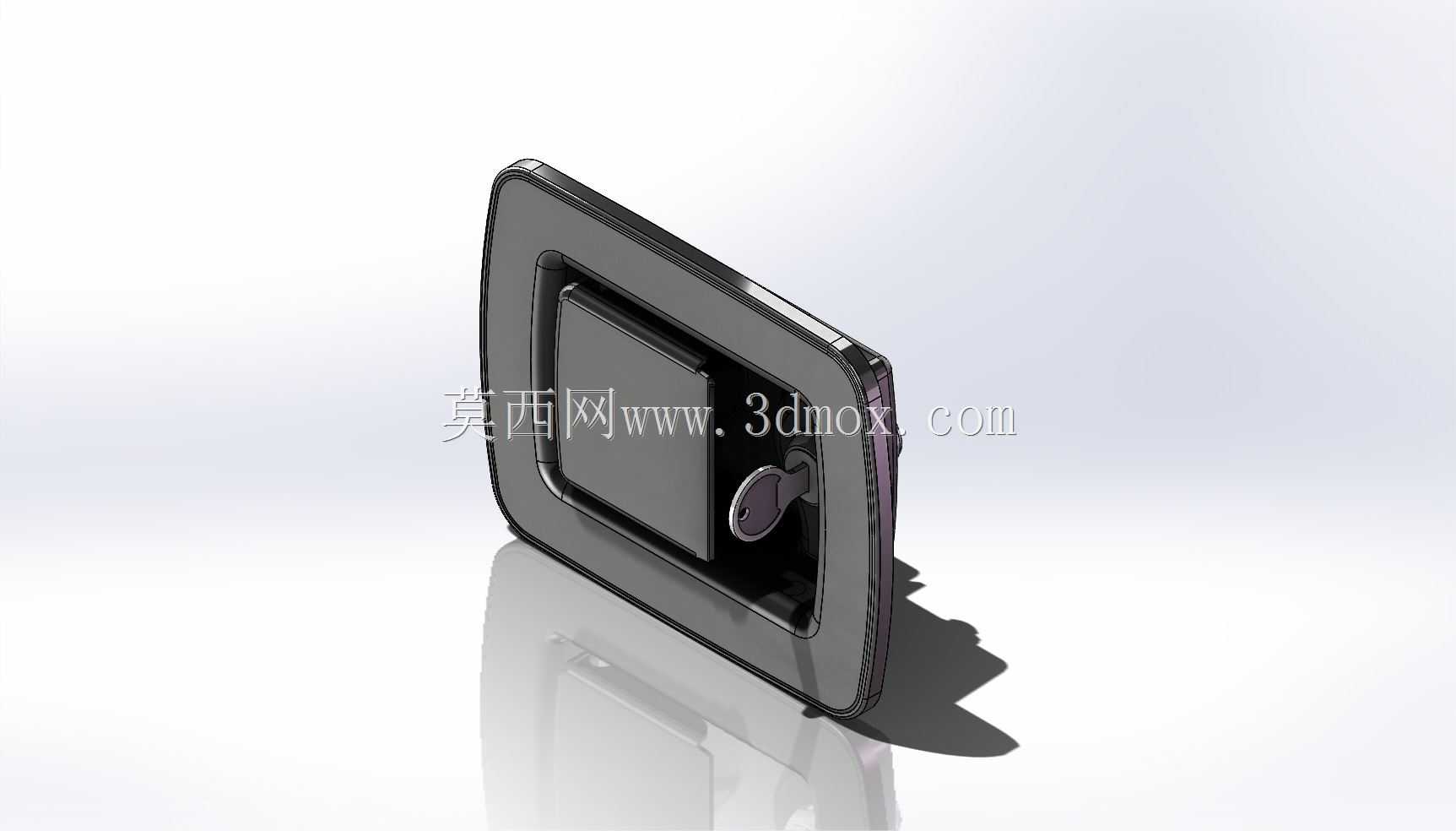

　　在功能特性层面，锁具的手柄在锁止状态下完全收合与面板齐平，不会突出于舱门表面，这一设计细节在发电机组的运输、转场过程中尤为重要——传统外凸式的锁具手柄很容易在吊装、移位时被绳索、周边构件剐蹭，轻则造成手柄变形无法正常启闭，重则直接导致锁体损坏，而齐平式的收合结构能完全规避这类剐蹭风险。解锁时只需要通过配套钥匙转动锁芯，解除锁止限位后，手柄会自动弹起至可操作角度，运维人员扳动手柄即可带动锁舌完成解锁动作，整个操作流程单手握持即可完成，哪怕是在冬季佩戴厚劳保手套的工况下，也能顺畅操作，不会出现细小按键、抠手位无法施力的问题。

　　从安装边界的尺寸设计来看，这款锁的面板边缘做了小尺寸的外翻压边，压边宽度控制在合理范围，既能遮盖安装孔与锁体之间的装配间隙，避免缝隙外露影响外观与防护性能，又不会因为压边过宽占用门板表面过多的安装空间，适配1.5mm到3mm厚度的冷轧钢舱门门板，这也是柴油发电机组舱门最常用的门板厚度区间，不需要针对不同门板厚度额外定制安装附件。锁舌的伸缩行程经过反复校核，在锁止状态下，锁舌伸入舱门门框锁扣的深度足够，哪怕是发电机组运行过程中产生持续振动，也不会出现锁舌自行滑脱、舱门意外开启的问题；同时锁舌的接触面做了圆弧导角处理，关闭舱门时不需要刻意对齐锁孔位置，稍微施加推力就能让锁舌顺着导角滑入锁扣完成预锁，降低运维人员关闭舱门时的对位难度。

　　在实际应用的延伸场景里，这款锁具的结构并不局限于柴油发电机组使用，各类户外机柜、设备外舱、特种车辆的储物舱门只要匹配对应的安装开孔尺寸，都可以选用这款锁具，其内置的锁芯结构具备通用的防盗防误开能力，锁体内部的传动构件采用耐磨的工程塑料与金属件组合设计，金属传动件负责传递锁止、解锁的扭矩，工程塑料构件负责定位、减磨，长期反复使用也不会出现传动卡顿、磨损松旷的问题。锁体背部的走线与结构间隙都做了密封处理，配合面板与门板之间加装的密封胶条，能达到IP54级别的防护能力，完全满足户外设备的防尘、防溅水要求，哪怕是在雨天露天环境下操作，也不会有雨水顺着锁体缝隙渗入舱内，影响舱内的电气元件、机械部件正常运行。

　　设计过程中还特意考虑了锁具的维护便捷性，整个锁体的拆解不需要使用特殊工具，运维人员在现场如果需要更换锁芯或者检修传动结构，只需要用一字螺丝刀撬动面板边缘的卡扣位，就能将锁芯组件从面板正面取出，不需要将整个锁体从门板上拆卸下来，大幅降低后期维护的时间成本。手柄的握持部位做了细微的防滑纹理处理，表面没有尖锐的棱角，操作时不会划伤手部，所有外露的金属部件都做了黑色喷塑处理，既具备良好的耐锈蚀能力，也能和发电机组常用的深灰色、黑色舱门外观保持协调，不会因为锁具的颜色突兀影响设备整体的外观质感。锁体的整体厚度经过压缩设计，嵌入门板后背部突出的尺寸很小，不会占用舱门内侧过多的空间，避免和舱内布置的线束、管路、安装支架产生干涉，在结构布局紧凑的小型柴油发电机组上，这一尺寸优势尤为明显，能给舱内其他部件的布置留出更多的设计余量。
