柴油发电机组嵌入式面板锁结构设计

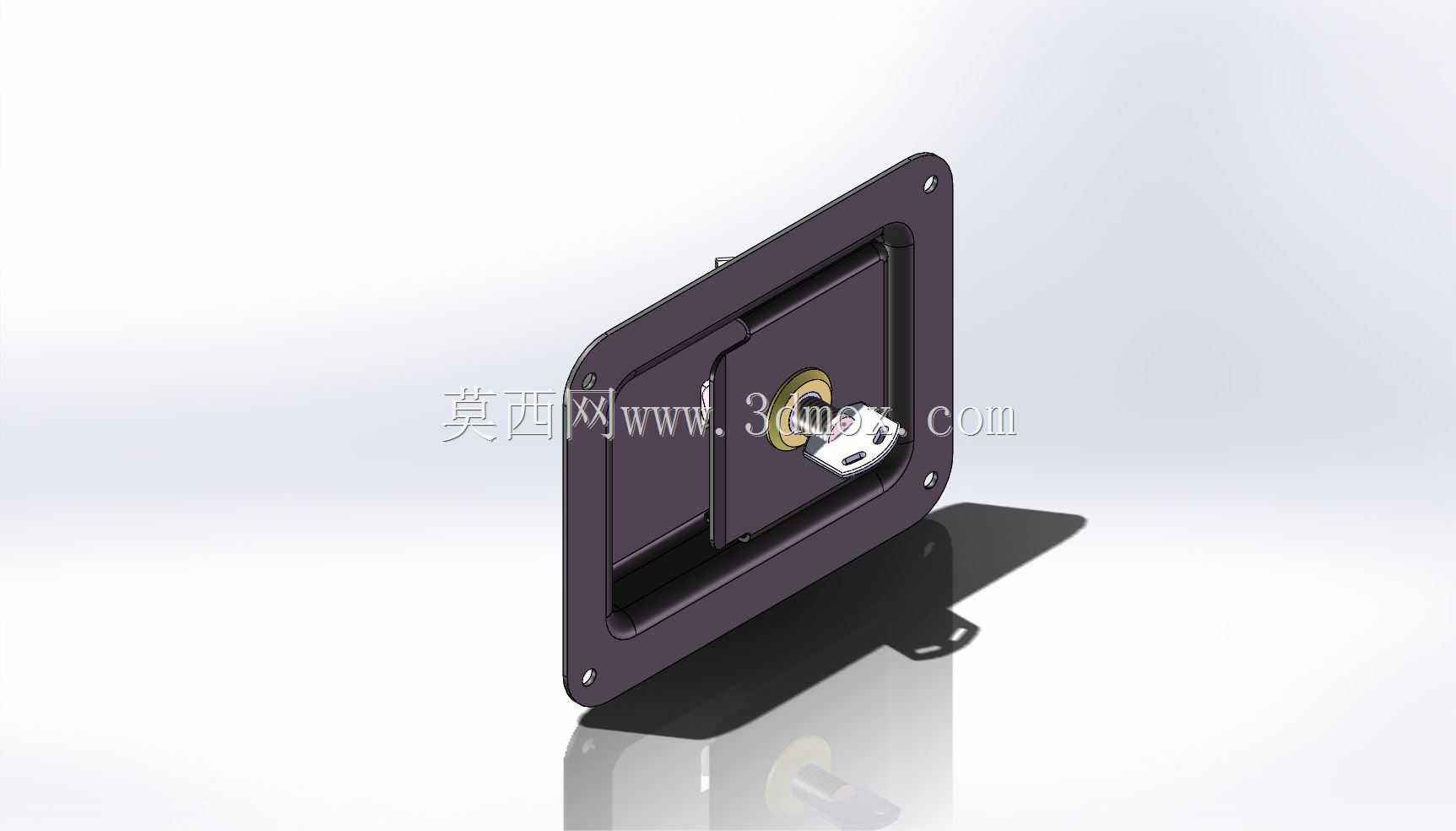

　　这款嵌入式面板锁主要应用在柴油发电机组的外侧检修舱门位置，日常户外作业场景下，发电机组多放置在露天工地、野外供电点位、应急保障现场，设备的舱门需要兼顾锁止可靠性、操作便捷性与防磕碰性能，传统外露式手柄锁在设备转运、现场堆放过程中很容易被杂物勾挂、被外力碰撞变形，直接导致舱门无法正常开启，耽误设备检修与运维进度，这款锁具采用全嵌入式的安装结构，锁体整体沉入舱门面板的安装凹槽内，外露面与舱门面板基本齐平，从根源上避免了突出构件被外力磕碰损坏的问题。从功能设计层面来看，锁具集成了拉手与锁止两个核心功能，日常解锁状态下，隐藏式的手柄可以翻折弹出，操作人员握持手柄即可顺畅拉开厚重的机组舱门，舱门本身因为要做隔音降噪处理，

　　内部填充有隔音棉与密封胶条，整体重量较大，手柄的受力结构做了加强设计，翻折转轴位置采用了加厚的连接耳结构，反复开合过程中不会出现转轴断裂、手柄松旷的问题；锁止状态下手柄完全收纳入锁体的凹槽内，配合锁芯结构可以实现舱门的锁闭，避免非运维人员随意打开舱门触碰内部的高压线路、转动部件，消除现场的安全隐患。设计过程中优先考虑了户外使用的耐候性能，锁体外壳采用一体冲压成型的钢结构，表面做了喷塑处理，能够适应户外高湿度、多粉尘、温差变化大的使用环境，不会因为长期淋雨、落灰出现锁芯卡滞、构件锈蚀的问题；锁舌部分采用了斜面导向设计，关闭舱门时不需要刻意对准锁扣位置，稍微用力推压舱门即可让锁舌自动滑入锁扣完成预锁，提升了现场操作的便捷性，

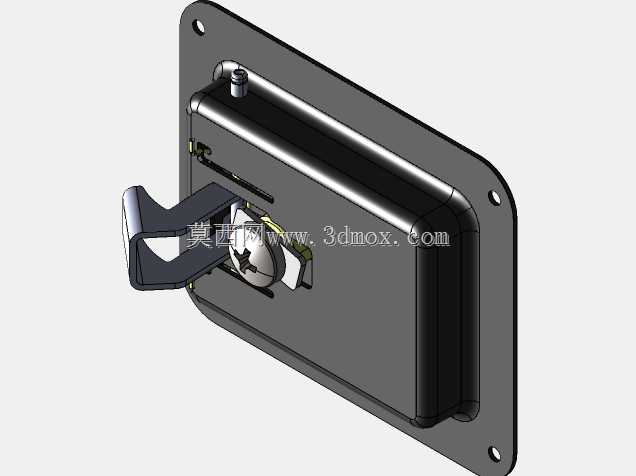

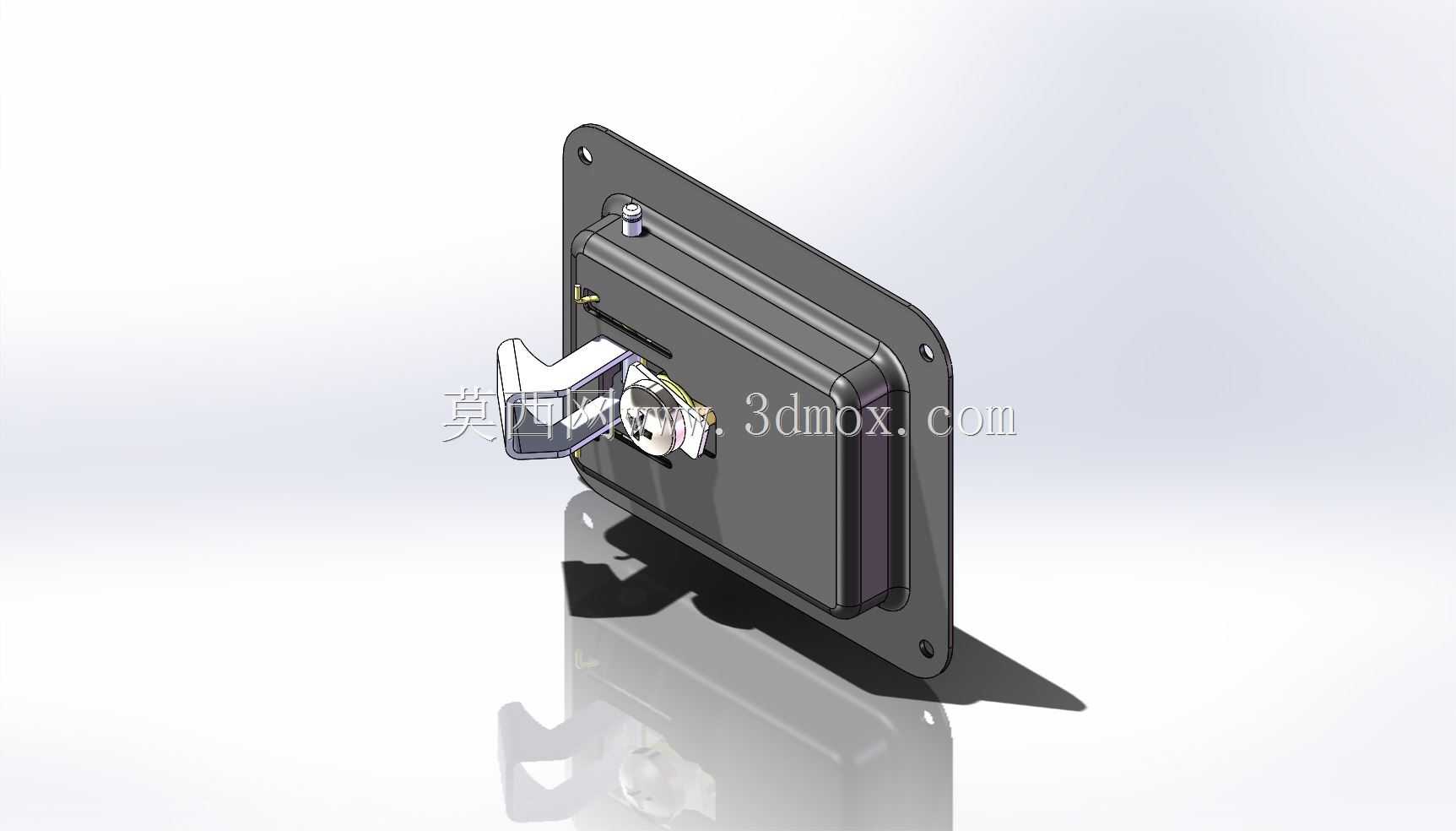

　　尤其是在夜间应急供电、光线不足的场景下，操作人员不需要反复调整舱门位置就能完成关门锁止操作。安装边界方面，这款锁具采用法兰式安装结构，锁体自带的方形安装法兰上预留了四个对称的安装孔，安装时只需要在舱门面板上按照尺寸开出对应的方形沉孔与安装过孔，将锁体嵌入沉孔后从背面用紧固件固定即可，不需要额外做复杂的焊接或者定制安装支架，适配市面上主流功率段柴油发电机组的舱门板材厚度，安装完成后法兰面与舱门表面贴合紧密，配合背面的密封胶条可以避免雨水、粉尘从安装缝隙进入锁体内部或者机组舱内。锁芯位置做了防尘盖设计，日常不使用钥匙的时候防尘盖可以盖住锁孔，避免现场的沙尘、雨水进入锁孔造成钥匙插拔卡滞，延长锁具的实际使用寿命；

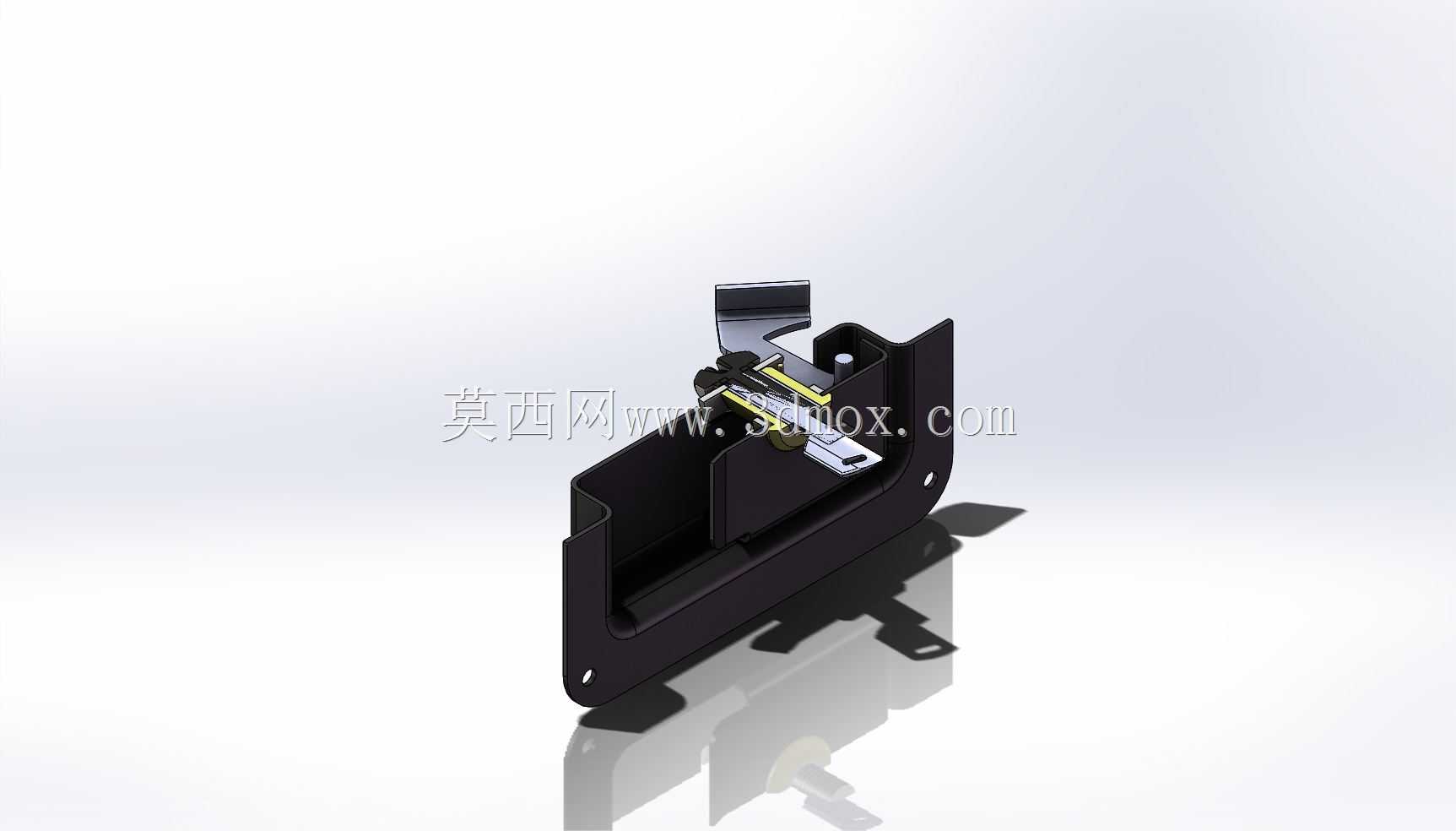

　　手柄的握持区域做了圆弧过渡处理，操作人员戴劳保手套操作时也能稳定握持，不会出现打滑的问题，手柄翻折的阻尼力度经过调校，弹出过程不会因为弹力过大打到操作人员，收合时也能顺畅卡入锁体的凹槽内，不会因为机组运行的震动出现手柄自行弹出、异响的问题。在实际的机组装配场景中，这款锁具除了应用在柴油发电机组的舱门上，也可以适配同类型的户外设备机柜、移动式工程设备的检修舱门，只要安装面的板材厚度、开孔尺寸符合安装边界要求，都可以实现通用替换，不需要对原有舱门结构做额外改动，降低了设备厂商的配件采购与仓储成本。锁体内部的传动结构做了简化设计，锁芯的转动直接带动锁舌伸缩，没有多余的传动连杆，减少了故障点，长期使用过程中不需要频繁加注润滑油维护，哪怕在低温环境下也不会因为传动构件凝冻出现锁止失效的问题，完全适配野外低温环境下的应急供电设备使用需求。
