六足仿生行走机构主体机架结构设计

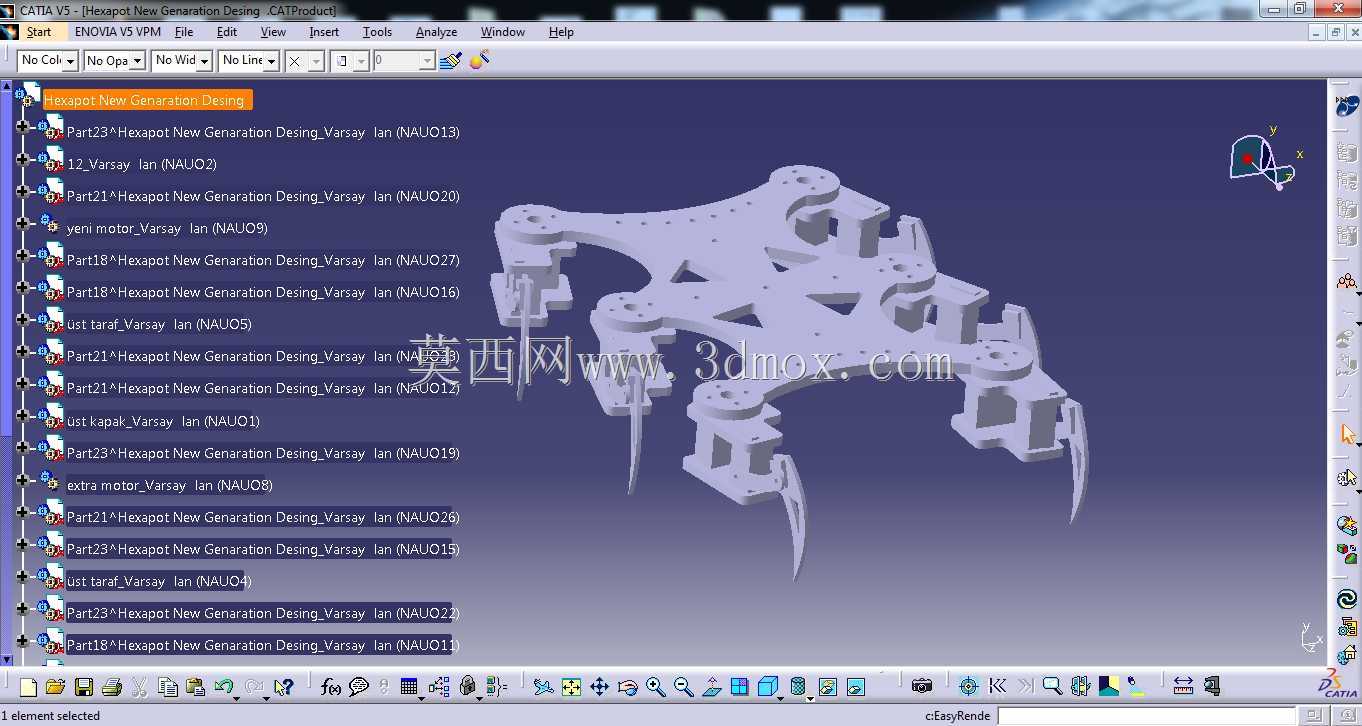

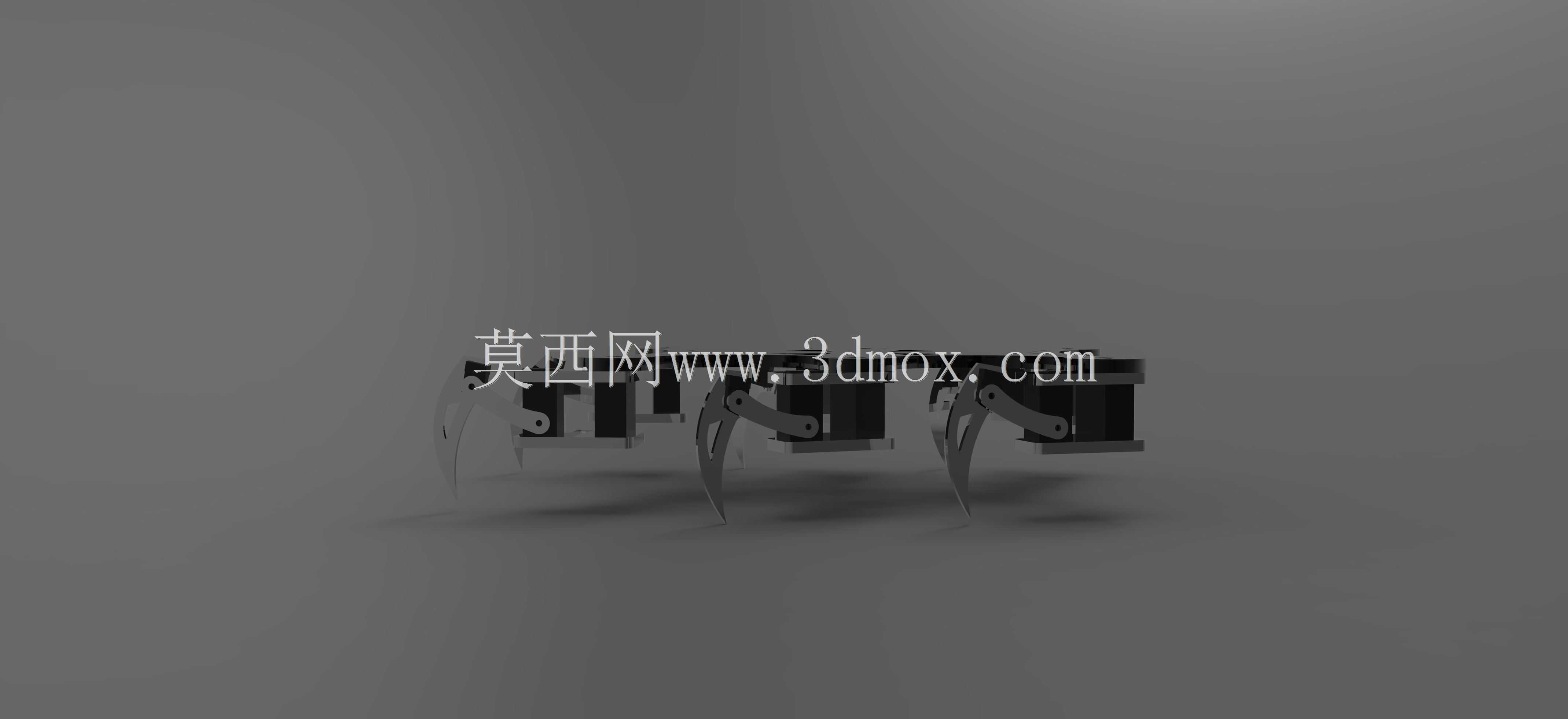

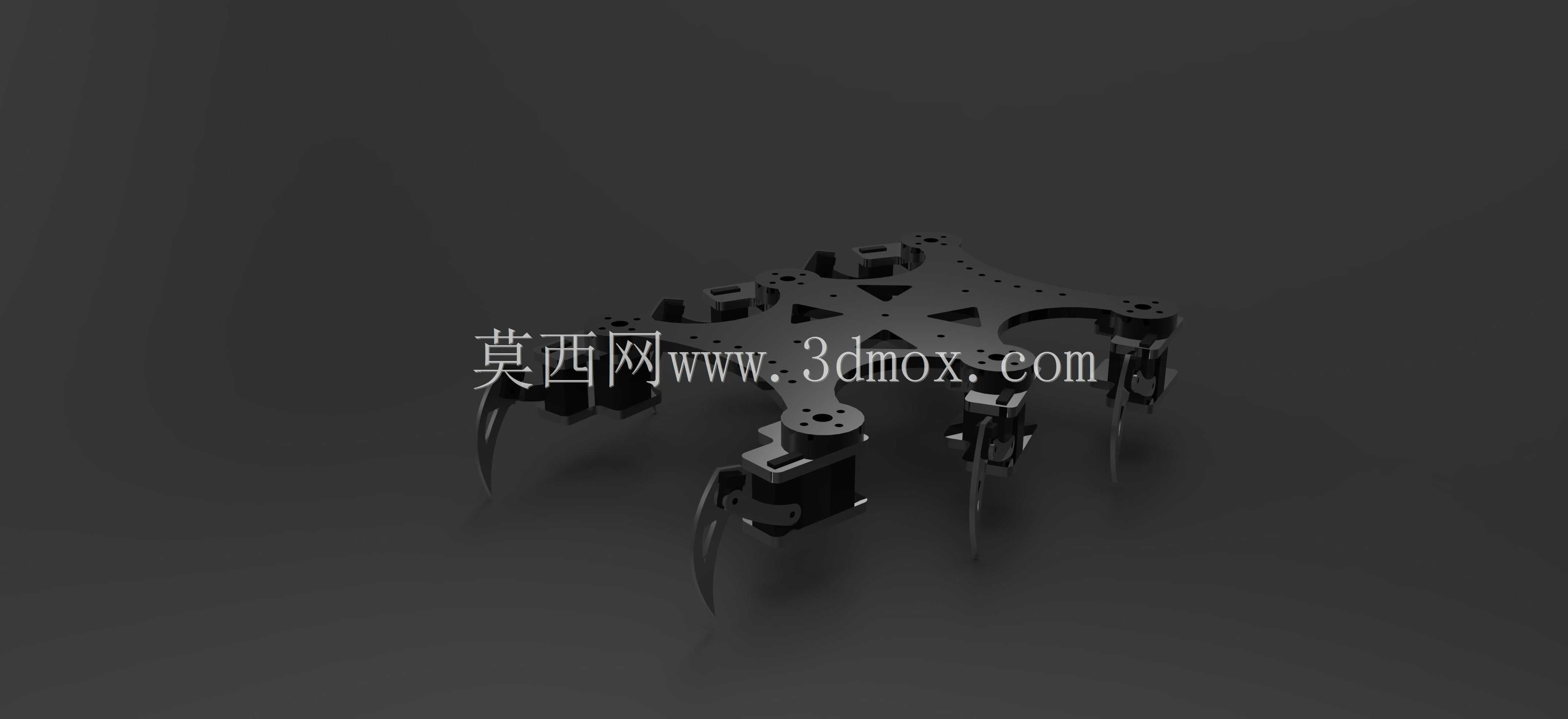

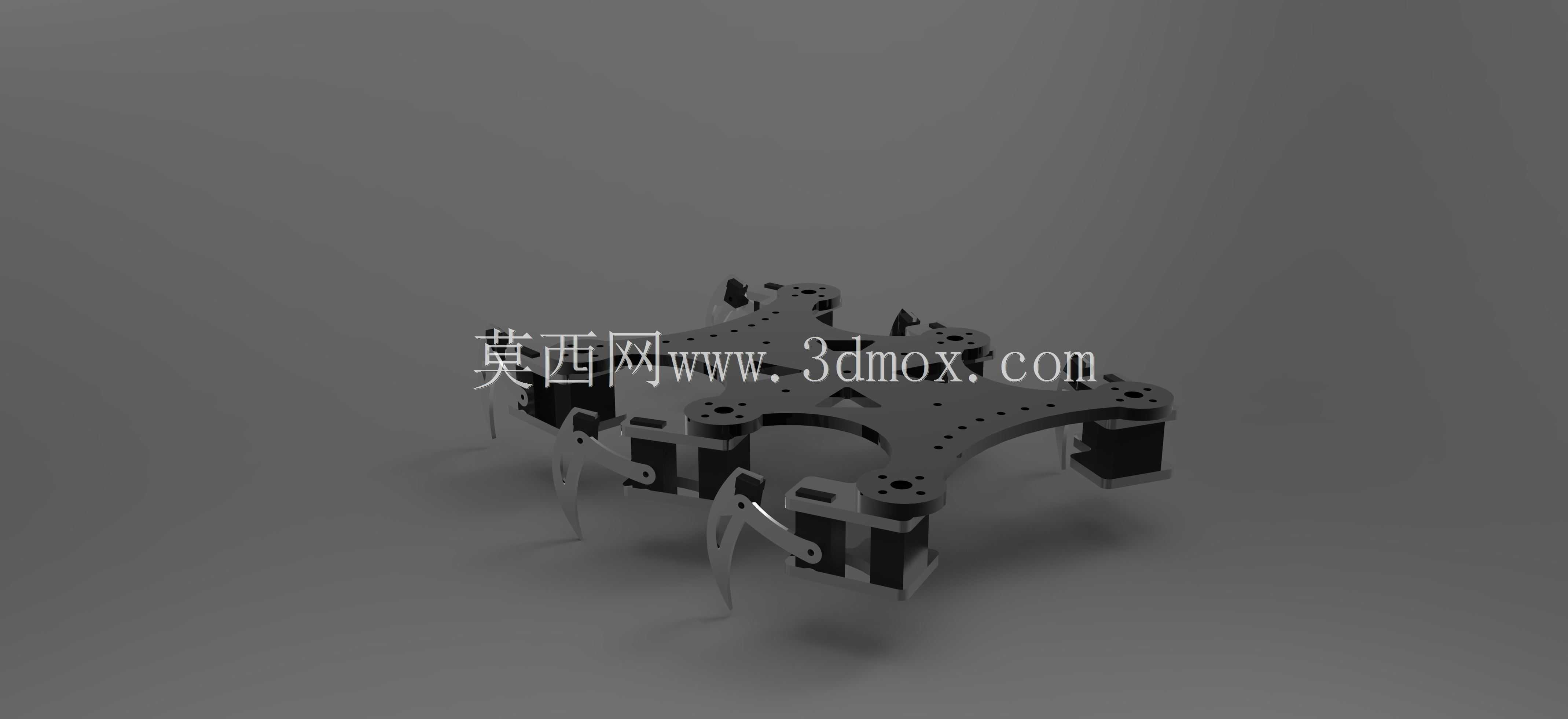

这款六足仿生行走机构的主体机架，是足式移动设备的核心承载结构，主要适配复杂非结构化地形的巡检、探测类作业场景，相比轮式、履带式移动结构，能跨越更大高度差的障碍，在废墟搜救、山地管线巡检、狭小空间探测场景中，可依托多点支撑的特性保持机身稳定，不会因单脚打滑出现整体侧翻。从结构设计逻辑来看，机架采用对称式六点布局，六个足端安装位沿机架周向均匀分布，每个安装位预留了舵机或微型伺服驱动件的安装孔位，孔位公差按照IT7级精度设计，可直接适配标准微型伺服的安装尺寸，无需额外加工转接件。机架主体采用一体化镂空设计，在保证整体结构刚度的前提下尽可能削减自重，镂空区域经过受力仿真校核，避开了足端落地冲击的主应力传递路径，不会因减重设计出现应力集中断裂的问题。安装边界方面，机架整体为扁平式对称结构，中心区域预留了控制板、电池模块的安装空间，安装孔位按照通用嵌入式控制板的标准孔距设计，可直接固定常用的开源控制主板与锂电池组，外围的六个足臂安装位的转动间隙经过校核，足臂在全角度摆动过程中不会与机架主体、相邻足臂产生运动干涉，每个足位的转动轴孔同轴度控制在0.02mm以内，可保证足臂摆动过程无卡滞，降低驱动件的负载损耗。实际应用中，该机架可搭配不同长度的足端配件，调整整机的越障高度与行走稳定性，当搭配尖刺状足端时，可在松软土质、碎石坡面获得足够的抓地力，搭配平底足垫时，可在平整硬质地面实现更低的行走噪音与更平稳的移动效果。机架的走线槽沿机架加强筋内侧布置，可将每个足位驱动件的线缆全部隐藏在机架内部，避免行走过程中线缆外露被障碍物剐蹭拉扯，同时也能让整机外观更整洁，减少线缆对足臂运动的干扰。从受力传递角度，六个足位的支撑力最终汇聚到机架中心的承载区域，该区域做了局部加厚处理，可承载控制模块、传感模块甚至小型作业末端的重量，在单脚支撑、对角步态行走等不同行走模式下，机架的形变量都控制在允许范围内，不会因形变导致足端定位精度下降。
