农用联合收割作业机械结构设计

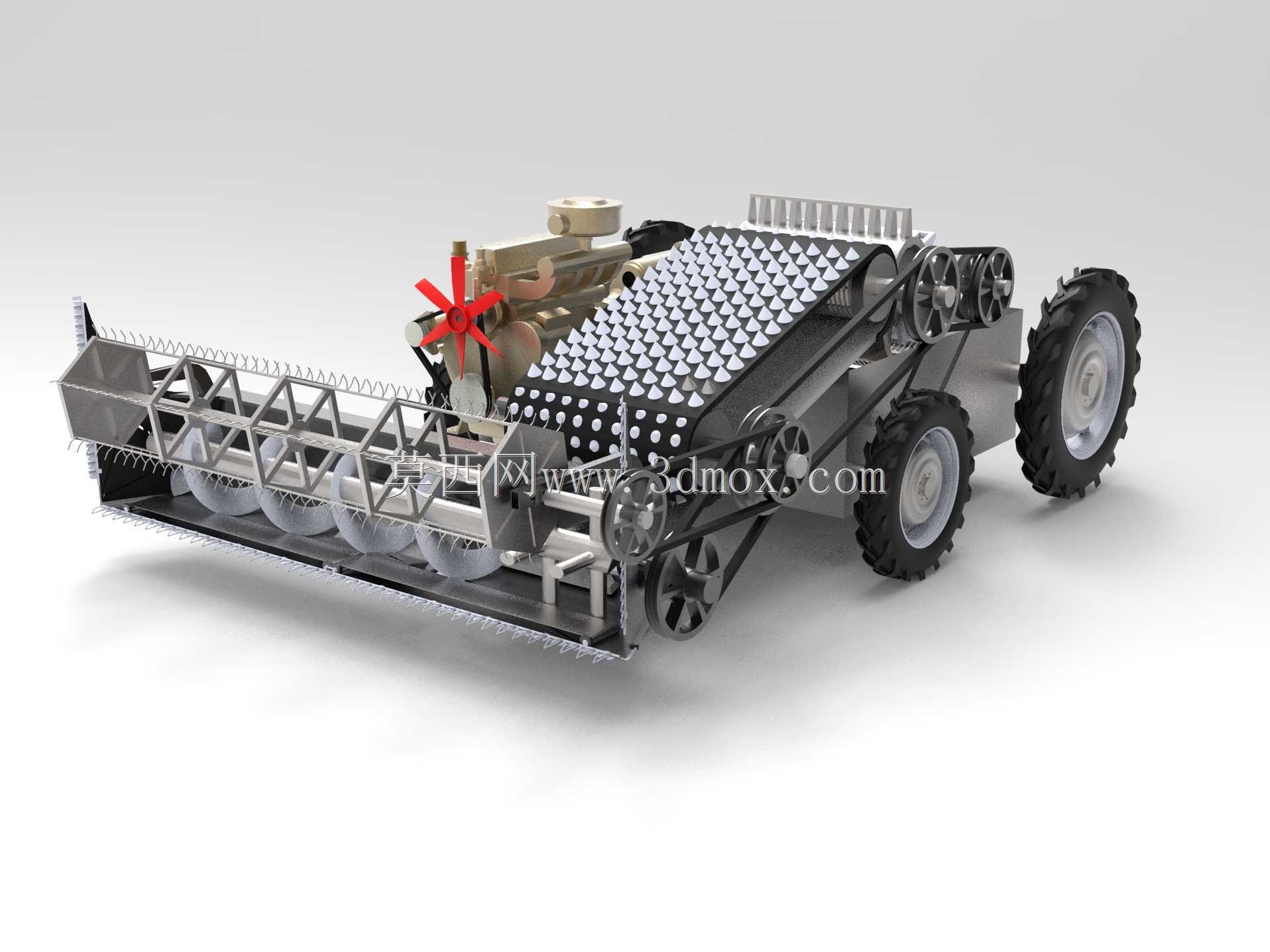

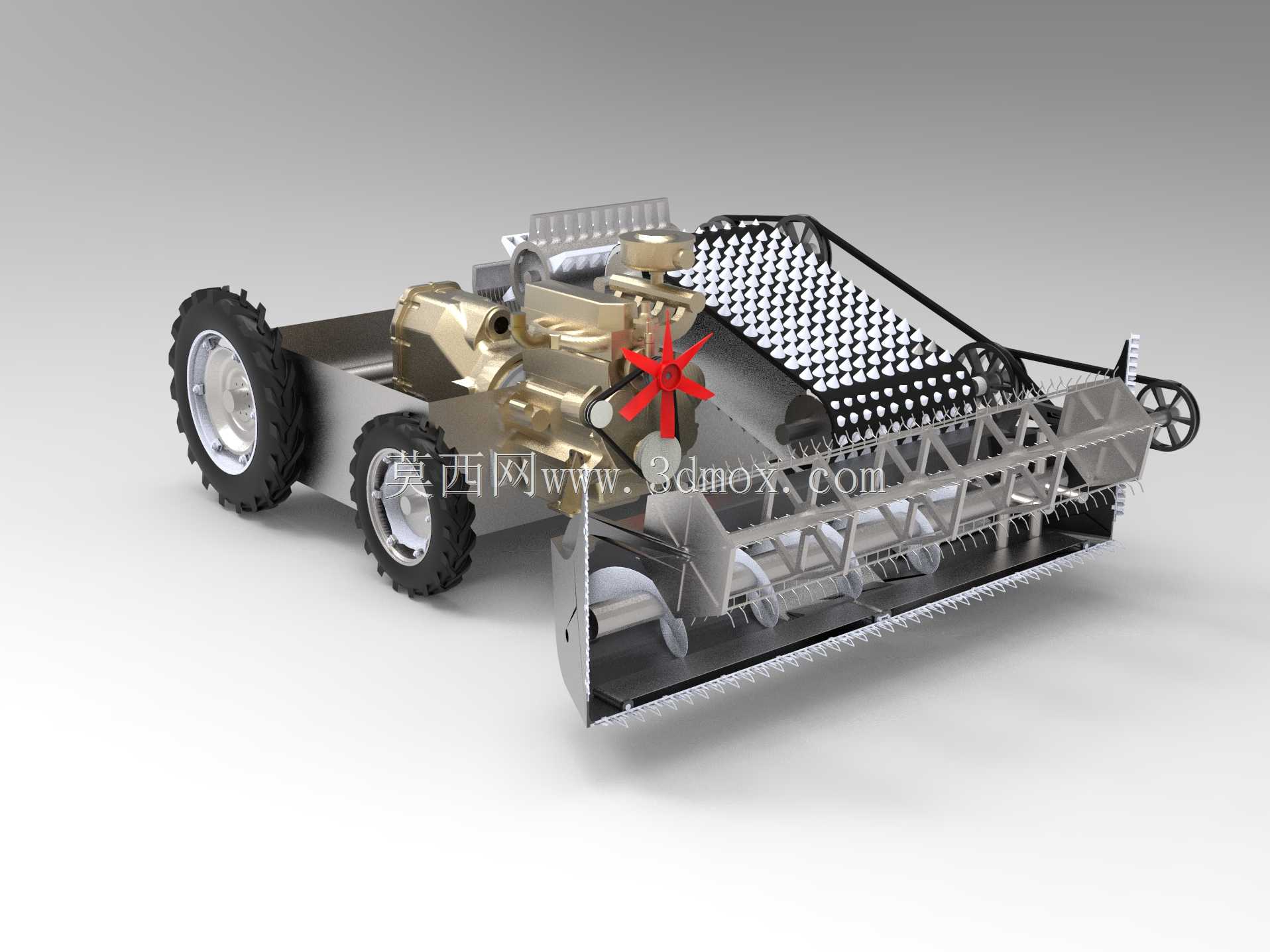

　　在平原连片大田、丘陵缓坡耕地的粮油作物收获环节，这类自走式联合收割设备是替代人工分段作业的核心装备，能一次性完成作物茎秆切割、穗部脱粒、清选分选、籽粒输送收集的全流程作业，省去传统人工收割、晾晒、脱粒的多道转运工序，大幅缩短三夏、三秋农忙时段的作业窗口期，降低作物因阴雨天气出现穗发芽、落粒损失的风险。从结构布局来看，该设备采用轮式自走底盘，大直径深花纹橡胶轮胎兼顾旱地硬茬路面的承载能力与软泥田块的通过性，底盘上方依次布置动力单元、脱粒清选总成、割台输送机构，各模块通过机架的型钢焊接框架实现刚性连接，整体重心经过多轮配重校核，在15度以内坡地作业时不会出现侧倾失稳问题。前端割台部分采用往复式切割器配合拨禾卷筒作业，

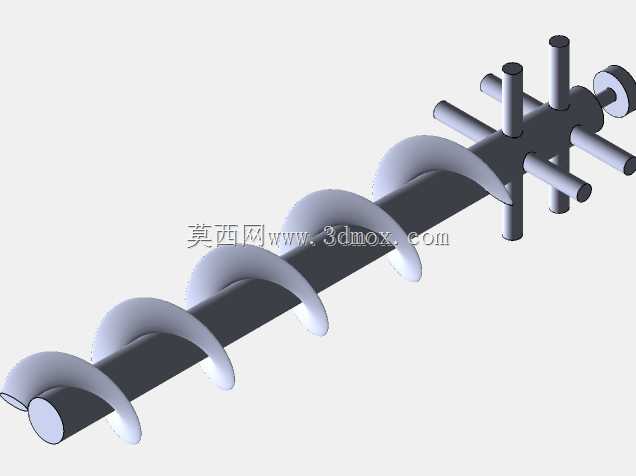

　　拨禾卷筒的弹齿角度可根据作物倒伏情况调整，能将直立或轻度倒伏的作物茎秆顺畅拨向切割器，切割后的茎秆通过链耙式输送机构均匀送入脱粒腔，避免喂入量不均导致的脱粒滚筒卡滞。脱粒单元采用轴流钉齿滚筒搭配凹板筛结构，滚筒表面的排布式钉齿可对作物穗部进行反复揉搓脱粒，凹板筛的栅格间隙经过参数匹配，能让脱下的籽粒快速透筛进入清选系统，长茎秆则被滚筒导流至排草口排出机外。清选部分采用风机加振动筛的组合结构，离心风扇产生的可调风速气流可吹走脱出物中的颖壳、碎茎秆等轻杂，双层振动筛通过不同振幅的往复运动，将饱满籽粒与未脱净的穗头分离，未脱净物料会通过杂余搅龙回流至脱粒腔二次脱粒，减少籽粒夹带损失。动力传递路径上，发动机输出的动力通过皮带轮组、

　　齿轮箱分多路传递，一路经变速箱驱动行走轮实现设备的前进、后退与转向，行走速度可根据作物产量、喂入量实时调节，匹配不同作业工况的效率需求；另一路动力分别传递给割台、脱粒滚筒、清选风机、输送搅龙等工作部件，各传动部位的皮带张紧度、齿轮啮合间隙都预留了调整余量，方便日常维护时快速校准。设备的外形尺寸充分考虑了乡村道路通行与田间转场需求，整机宽度控制在常规农村机耕道的通行限宽以内，割台可在运输状态下向上折叠收起，进一步缩小转场时的外形轮廓，避免刮碰路旁树木、电力设施。安装边界方面，各工作部件与机架的连接位置都设计了定位止口与快拆结构，割台与输送槽的连接采用挂接销加锁紧装置，无需复杂吊装设备即可完成田间快速拆装，

　　方便针对不同作物更换对应规格的割台附件，比如收获小麦、水稻时换装窄行距割台，收获玉米时换装摘穗辊式割台，提升设备的多作物适配能力。日常作业中，操作人员可通过驾驶位的操纵杆实时调整割台高度、拨禾轮转速、风机风量等参数，在高产田块作业时适当降低行走速度、加大脱粒滚筒转速，保证脱粒干净度；在低产或作物成熟度偏高的田块，可适当提高行走速度、调小风机风量，减少籽粒吹损。设备的维护点都布置在机身外侧易触及的位置，发动机的机油加注口、空滤位置，传动皮带的张紧调节螺栓，各润滑点的黄油嘴都无需拆解机身护板即可操作，降低农忙时段的故障排查与保养耗时。结构设计阶段，针对脱粒滚筒、割台切割器等高频磨损部件，采用了耐磨合金钢材质并做表面硬化处理，延长易损件更换周期，减少作业中途停机维修的频次；机架的焊接部位都做了应力释放处理，避免长期在颠簸田间作业出现焊缝开裂、结构变形问题。
