农产品太阳能热风循环干燥设备结构

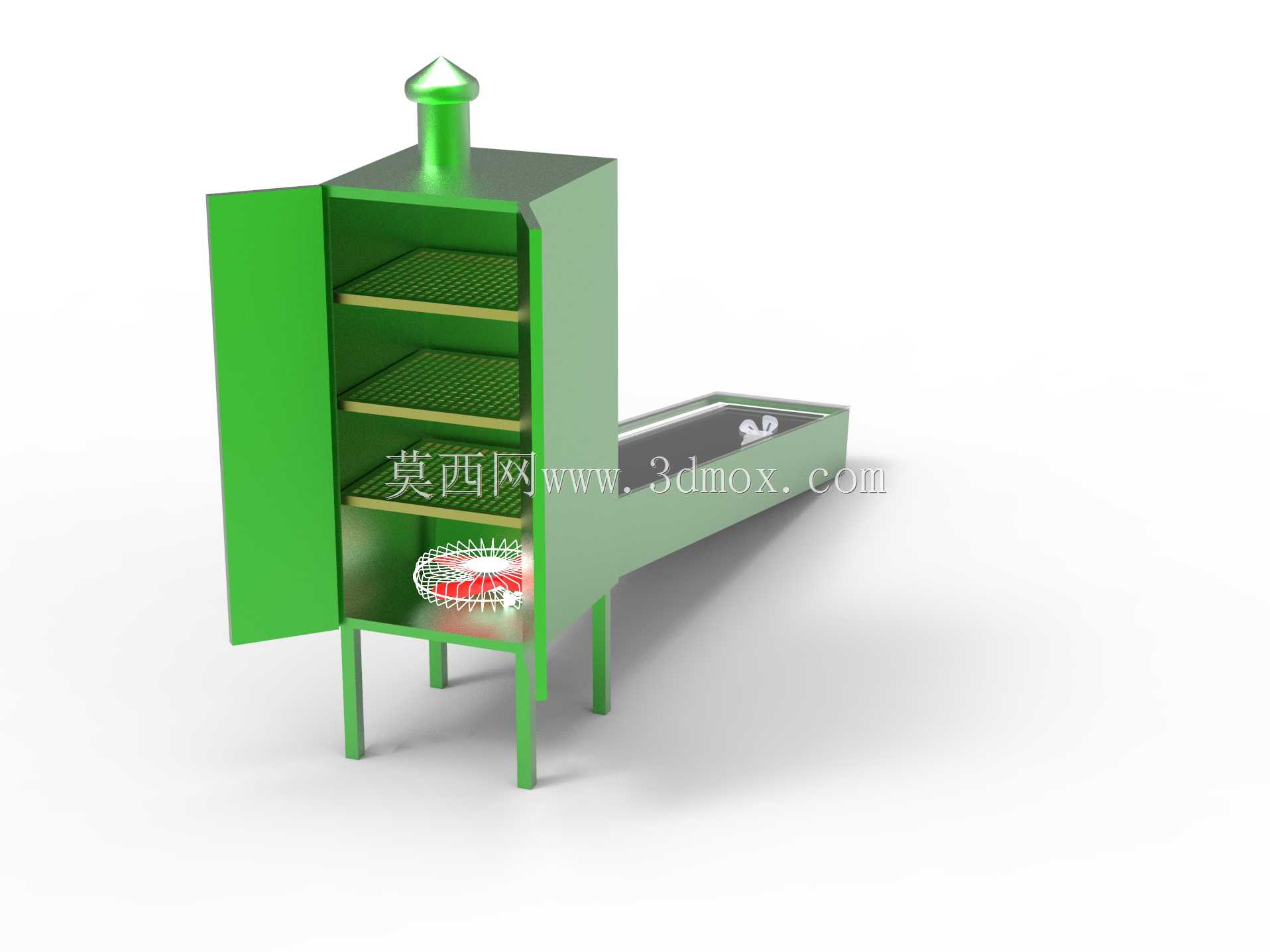

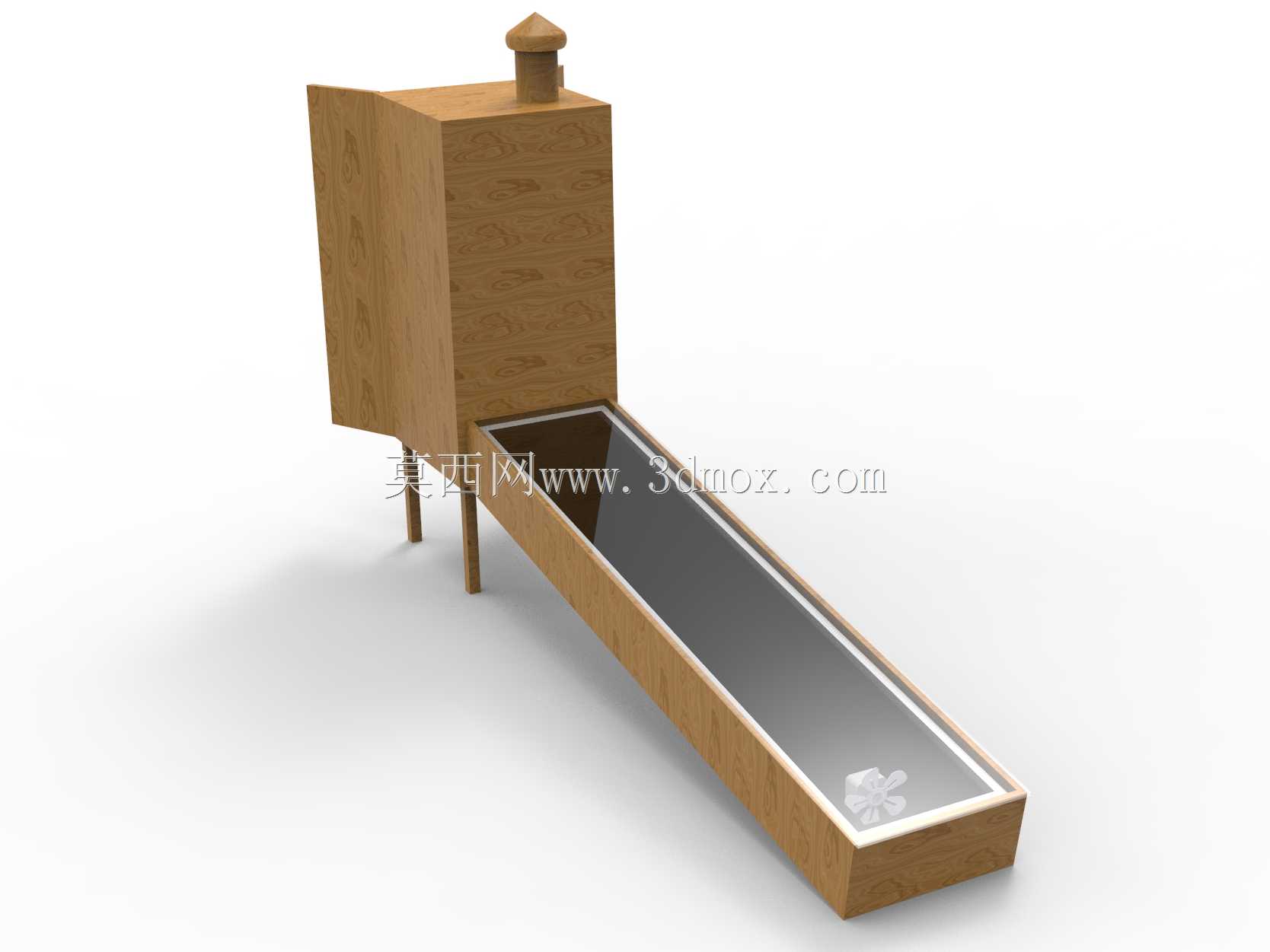

　　这套干燥设备的核心应用场景集中在县域级农产品初加工站点、山区特色种植合作社的产后处理环节，针对木薯、山药这类块茎类农产品，以及浆果类鲜果的干制需求设计，完全依托太阳能作为主要热源，不需要接入大功率工业供电线路，适配偏远种植区域的基础设施条件，能有效解决鲜农产品集中上市期的腐烂损耗问题。从结构布局来看，设备采用立式干燥仓搭配侧置太阳能集热槽的组合形式，干燥仓整体为立式方箱结构，底部预留150mm的支腿安装高度，既可以避免地面潮气侵入仓内，也能为底部的热风循环组件留出检修空间，仓体正面设置整幅开门结构，门体与仓体采用侧边铰接，开门角度可达120度，方便整盘物料的推入与取出，不会出现托盘剐蹭门框的情况。仓内设置三层网状物料托盘，

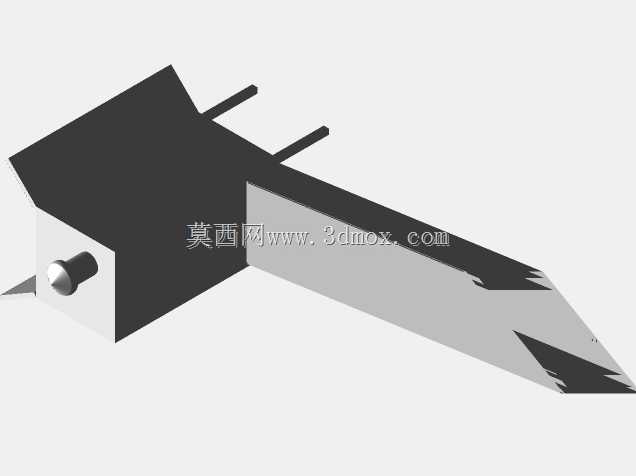

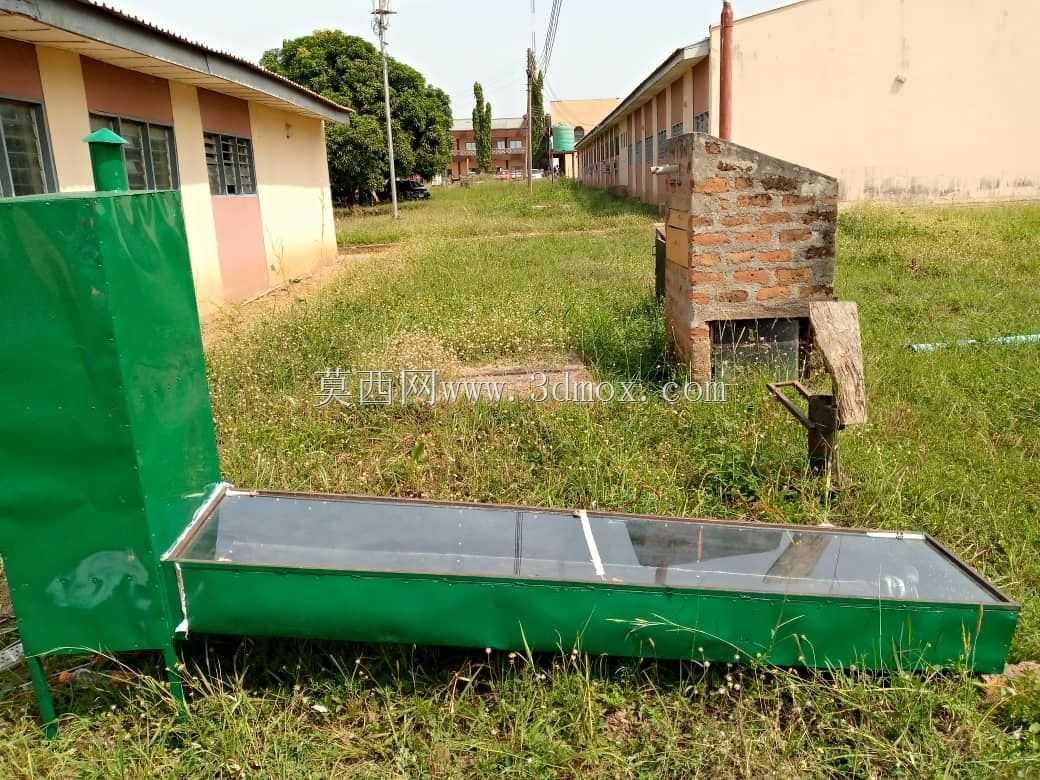

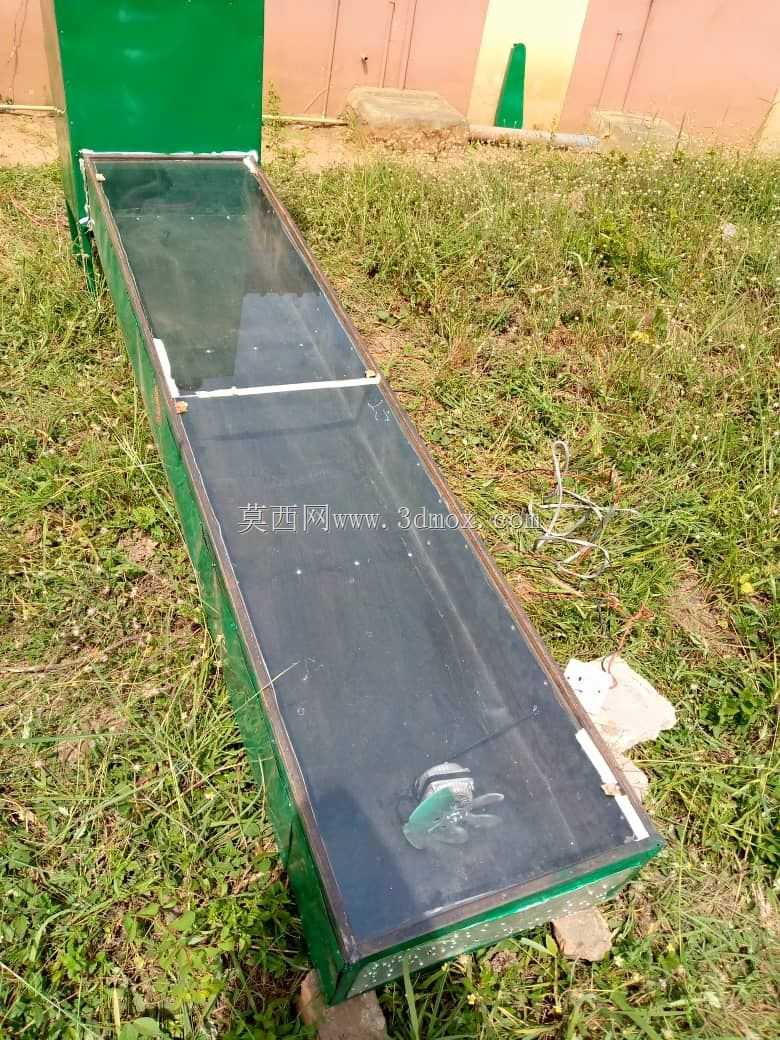

　　托盘采用冲孔网板结构，网孔孔径控制在5mm，既可以保证热风顺利穿透物料层，也不会让小块的切片物料从网孔掉落，每层托盘的间距为280mm，预留出足够的热风流通空间，避免物料堆积过厚导致的干燥不均问题。仓体顶部设置锥形排气烟囱，烟囱出口处加装防雨帽，既可以将携带水分的湿空气顺利排出仓外，也能避免雨天雨水顺着烟囱灌入仓内，影响干燥作业。侧置的太阳能集热槽为倾斜布置结构，集热面倾角设置为30度，适配国内大部分农业种植区域的太阳高度角，能够最大化接收太阳辐射热量，集热槽内部设置吸热涂层与导流风道，空气在流经集热槽的过程中被加热，通过底部的轴流风机送入干燥仓底部，形成自下而上的热风循环路径，热风在穿透三层物料托盘的过程中带走物料表面的游离水分，

　　最终从顶部烟囱排出。设计过程中重点考量了热风的均匀性问题，在干燥仓底部的热风入口处设置匀风孔板，孔板采用错位冲孔设计，能够将风机送入的集中气流打散为均匀上升的层流，避免仓内出现局部风速过高、局部无风的干燥死角，保证同一批次物料的干燥进度一致，不需要中途反复调换托盘位置。设备的安装边界要求相对宽松，整体占地面积仅为2.4平方米，只需要将安装地面做简单的硬化找平，保证四个支腿处于同一水平面上即可，不需要做额外的地基预埋处理，设备总重量控制在180kg以内，普通农户经过简单指导即可完成组装与移位，不需要动用大型吊装设备。在功能适配性上，这套设备除了可以处理块茎类农产品的切片干燥，也可以通过调整托盘网孔的规格，适配叶类农产品、菌类、

　　中药材等多种物料的干燥需求，只需要根据不同物料的干燥工艺要求，调整底部风门的开度，控制热风的循环流量即可，不需要对主体结构做改动。仓体的内壁采用光滑的镀锌板材制作，不容易积留物料碎屑，日常清理只需要用干布擦拭即可，不会出现物料残留霉变的问题，侧置集热槽的外罩采用透光率较高的耐力板制作，抗冲击性能强，不会被田间的碎石、冰雹砸坏，适合户外露天放置使用。从结构设计的合理性来看，设备没有设置复杂的电控元件，核心运动部件只有底部的循环风机，故障率极低，日常维护只需要定期检查风机的接线与轴承润滑情况即可，不需要专业的运维人员，非常适合农村地区的使用场景。干燥仓的门体边缘设置耐高温密封胶条，关门后可以保证仓体的密封性，减少热风的无组织泄漏，提升热能的利用效率，相比传统的露天晾晒方式，这种封闭式的干燥结构可以避免物料受到灰尘、蝇虫的污染，干制后的农产品卫生条件更好，符合农产品初加工的卫生要求。在尺寸设计上，干燥仓的主体宽度为800mm，深度为700mm，高度为1600mm，侧置集热槽的长度为1200mm，宽度与干燥仓深度一致为700mm，整体外伸长度为1200mm，安装时只需要保证集热槽的朝向为正南方向，周围没有高大建筑或者树木遮挡阳光即可，不需要额外的配套辅件。
