制冷管路用d10规格管状流体视镜结构

　　在制冷系统的管路布设环节，流体状态的实时观测一直是运维与调试阶段的核心需求，这款d10规格的管状观察镜，正是针对小管径制冷回路的观测需求开发的管路配套部件。从实际应用场景来看，这类视镜通常安装在制冷系统的供液管路、回气管路或者干燥过滤器的前后段位置，用来直观判断管路内制冷剂的流动状态、含水量情况，也能辅助排查管路是否存在堵塞、闪发气体等异常问题，在小型商用制冷机组、冷库制冷回路、工业冷水机的小管径管路中应用十分普遍。

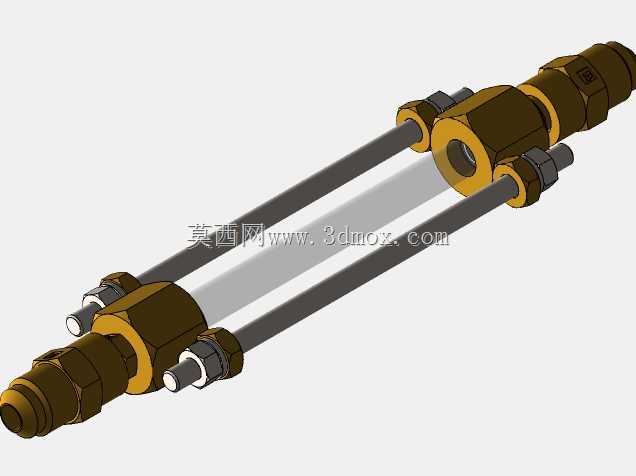

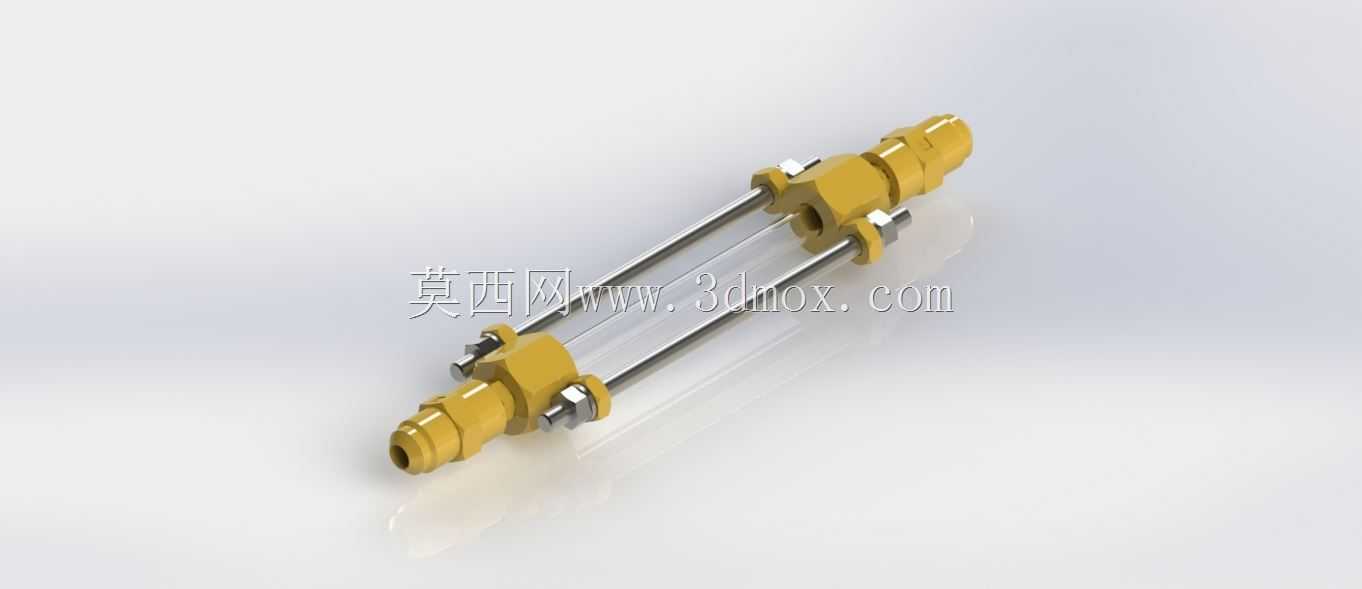

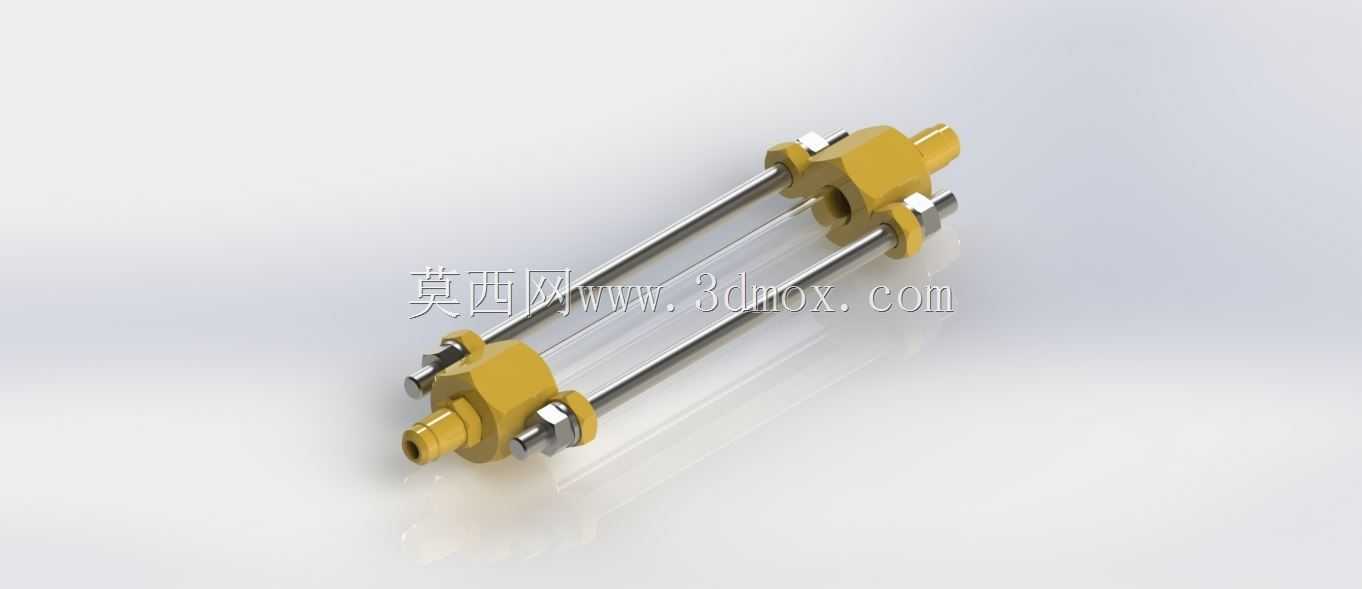

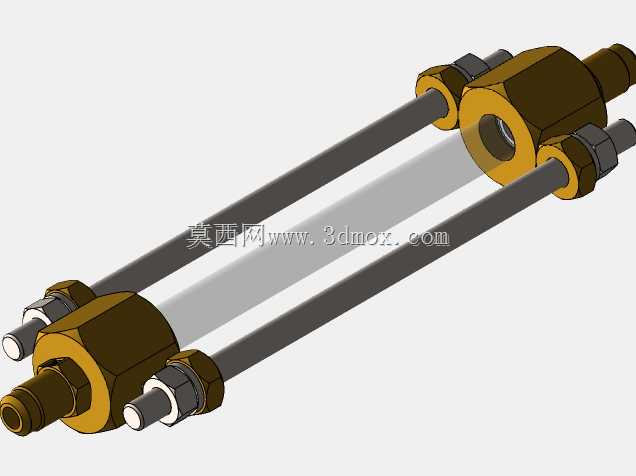

　　从结构设计思路来看，这款视镜采用了两端黄铜接头搭配双拉杆锁紧的结构形式，两端的接头采用外螺纹连接形式，适配d10通径的管路对接需求，接头与中间玻璃观察管的密封位置采用了耐制冷剂腐蚀的密封垫片，配合两端的锁紧螺母与平行布置的两根金属拉杆，将玻璃管的轴向压紧力均匀分散，避免玻璃管因局部应力集中出现破损。中间的观察段采用高硼硅玻璃材质，透光性好且耐低温、耐一定的压力冲击，能够清晰观测到管内流体的流动状态，玻璃管的有效观察长度覆盖了管路通径的多倍范围，足够让运维人员清晰分辨气泡、液柱、杂质等不同的流体状态。

　　在安装边界与尺寸适配方面，这款视镜的两端接头同轴度控制在较高精度范围内，安装时无需额外调整管路对中，只要按照管路螺纹的拧紧力矩要求对接即可，整体的径向尺寸控制紧凑，不会在密集排布的制冷管路中占用过多安装空间，两根平行拉杆的布置既起到了锁紧保护玻璃管的作用，也不会遮挡正面的观察视野。实际使用过程中，当制冷系统正常运行时，视镜内应该呈现稳定的透明液柱状态，若出现持续的气泡，通常说明系统制冷剂充注量不足或者存在管路压降过大的问题；如果视镜内出现浑浊或者变色的情况，则可能是管路内存在杂质或者干燥剂失效的问题，这些直观的观测结果能够帮助调试人员快速定位系统故障，无需拆解管路就能完成初步的状态判断。

　　不同于大管径管路使用的法兰式视镜，这款小管径视镜的结构更轻量化，黄铜材质的接头与制冷管路常用的紫铜管、黄铜管件材质兼容性好，焊接或者螺纹连接时的适配性强，不会出现电化学腐蚀的问题。玻璃管与金属接头的密封结构经过了耐压验证，能够满足常规制冷系统的工作压力要求，在系统启停的压力波动过程中，密封面不会出现渗漏问题。拉杆的锁紧结构设计也考虑了后期维护的需求，当玻璃管出现意外破损需要更换时，只需要松开两端的锁紧螺母，就可以拆下玻璃管进行更换，无需整体更换整个视镜部件，降低了后期的维护成本。

　　在实际选型过程中，这类管状视镜的通径需要与对接管路的通径保持一致，避免因通径不匹配造成局部的节流压降，影响制冷系统的正常运行；安装位置需要避开管路的急弯或者变径位置，选择流体流动状态相对稳定的直管段安装，才能保证观测结果的准确性。同时视镜的安装方向需要保证观察面朝向便于人员观测的位置，避免被其他管路或者设备部件遮挡视野。这款视镜的结构设计没有多余的冗余部件，整体结构简洁可靠，在满足观测功能的前提下，尽可能压缩了自身的结构尺寸与重量，适配小型制冷系统紧凑的管路布局需求，在小管径制冷回路的状态监测场景中，是实用性极强的配套零部件。
