制冷系统用轴向带边压力检测表结构设计

　　在制冷机组、工业冷水机、冷链设备的管路系统搭建中，压力检测是保障系统稳定运行的核心环节，这类轴向带边安装的压力表，是冷媒管路压力监测的常用部件，区别于径向安装的普通压力表，其结构设计完全适配机组面板嵌装的使用场景，能在紧凑的设备安装空间内完成压力数值的直观读取。从实际使用场景来看，这类仪表主要安装在制冷压缩机的高低压管路段、储液罐进出端、膨胀阀前后位置，实时反馈冷媒在不同循环阶段的压力值，运维人员可通过压力数值快速判断系统是否存在冷媒泄漏、管路堵塞、压缩机工况异常等问题，是制冷系统运维中最直观的观测部件。

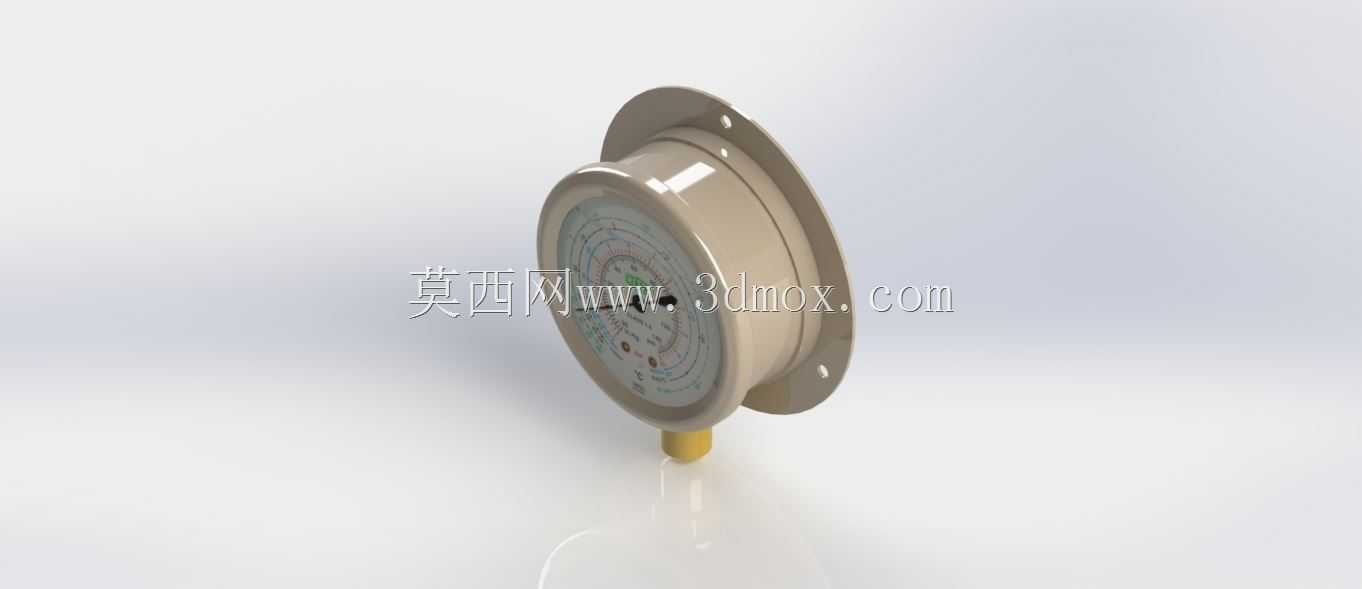

　　从功能特性来看，该类压力表采用弹簧管作为核心压力感应元件，当管路内的冷媒压力传入表内弹簧管时，弹簧管产生弹性形变，通过连杆机构带动机芯齿轮转动，最终将压力值传导至表盘指针，配合表盘上印刷的冷媒对应温压刻度，可直接读取当前压力下对应的冷媒饱和温度，无需额外换算，大幅降低现场运维的操作门槛。表体采用轴向引出的压力连接接头，接头位于表体后侧中心位置，安装时接头直接穿入设备面板预留的安装孔，通过表体前端的法兰边贴合面板正面，配合法兰边上的三个固定孔位用螺丝锁紧即可完成固定，无需额外的安装支架，相比径向压力表能节省至少三分之一的面板后方安装空间，尤其适合集成度较高的一体式制冷机组使用。

　　在设计思路上，该表的结构充分考虑了制冷工况的特殊使用环境，表壳采用金属冲压成型，表面做防锈喷塑处理，可适应制冷设备周边易结露、存在少量油污的使用环境，避免长期使用后表壳锈蚀影响外观与结构强度。表盘采用白底多色刻度印刷，不同压力区间用不同颜色标识，低压表通常标注蓝绿红三色对应正常运行、警戒、高压区间，高压表则对应标注高压侧的压力区间，操作人员在数米外即可快速识别压力是否处于正常范围。表盖采用透明高强度工程材质，具备一定的抗冲击能力，可避免设备运输、安装过程中磕碰导致表盘损坏，同时表盖与表壳之间采用密封压合结构，可阻挡外界灰尘、水汽进入表内，避免机芯部件锈蚀卡滞，保障长期使用的测量精度。

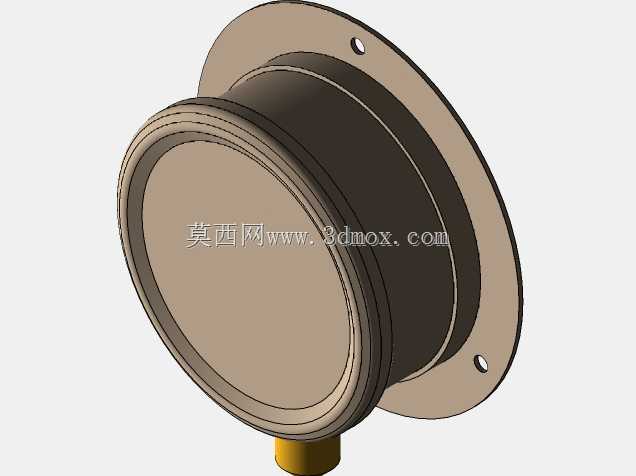

　　从安装边界尺寸来看，该表的法兰边外径为标准100mm规格，面板开孔尺寸需匹配92mm的穿入直径，三个固定安装孔均匀分布在法兰边的安装圆周上，孔位中心距为78mm，适配M4规格的固定螺丝。后侧轴向接头采用标准7/16-20UNF外螺纹规格，是制冷行业压力表的通用连接尺寸，可直接匹配常规的冷媒充注软管、管路接头，无需额外加工转换接头。表体主体厚度为45mm，即面板后方需要预留的安装深度不小于50mm，避免接头与后方管路、其他部件产生干涉。接头伸出法兰背面的长度为12mm，安装时可在接头与面板之间加装橡胶密封垫，既可以填补安装间隙，也能缓冲设备运行时的振动，避免长期振动导致接头松动、表针抖动的问题。

　　在实际选型匹配时，需要根据安装位置的压力范围选择对应量程的表具，低压侧通常选用-0.1~1.8MPa量程的表具，适配吸气端的负压到正常工作压力范围，高压侧则选用0~3.8MPa量程的表具，适配排气端的高压工作区间。建模过程中需要重点还原法兰边的安装孔位尺寸、后侧接头的螺纹规格与伸出长度，这些尺寸直接影响后续设备面板开孔、管路连接的匹配度，若尺寸偏差过大，会导致实际安装时表体无法固定、接头无法对接的问题。同时表体的整体弧度、表盘的刻度布局、指针的转动空间也需要准确还原，用于设备整体装配干涉检查时，可准确判断表体安装后是否会与周边的阀门、管路、电控部件产生位置冲突，提前优化设备面板的布局设计，减少生产阶段的设计变更。这类仪表作为制冷设备的标配观测部件，其结构标准化程度较高，准确的三维模型可直接复用在不同规格的制冷机组设计中，大幅提升设备整体设计的效率，避免重复建模的工作量。
