Z型爬坡皮带输送设备结构设计

　　这款Z型结构的皮带输送设备，主要针对存在高低差的工位间物料转运场景设计，常见于电子组装线的上下料接驳、包装工序的成品提升输送、食品加工线的物料周转环节，也可适配小型五金零件、注塑件的跨高度传输需求，能直接衔接不同高度的生产设备，替代人工完成高低位的物料搬运，减少工位间的物料堆积与人工转运的劳动强度。

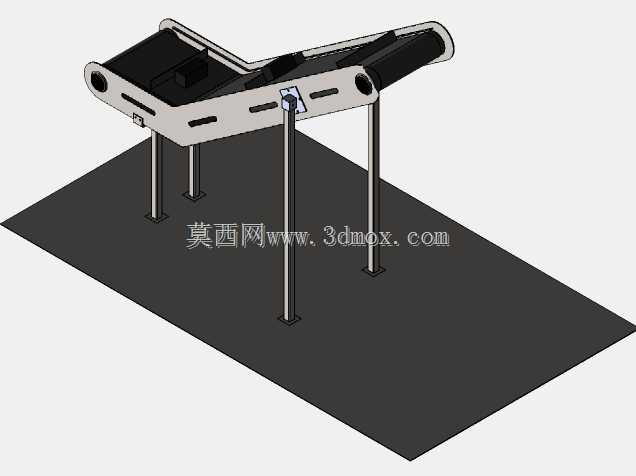

　　从结构设计逻辑来看，整体采用弯折式机架布局，将水平进料段、倾斜爬坡段、水平出料段整合为一体，进料端水平段可直接对接振动盘、工作台出料口等低位出料装置，保证物料能平稳落到皮带表面，不会因初始落差出现物料滚落、偏移的问题；倾斜段的倾角经过合理控制，配合皮带表面的摩擦力可保证常规块状、盒装物料在爬坡过程中不出现下滑，若输送表面光滑的物料还可在该结构基础上加装挡板、裙边等附件拓展适配性；出料端水平段则可直接对接高位的料箱、包装机进料口、下一工序的输送线，实现物料的平稳过渡输出。

　　机架主体采用折弯钣金拼接结构，两侧的钣金侧板上预留了滚筒安装位、张紧调节槽，安装时可通过调节槽调整从动滚筒的位置，实现皮带张紧度的微调，避免皮带运行过程中出现跑偏、打滑的问题；支撑部分采用四根独立的立式支脚，每根支脚底部都设计了安装底板，可通过膨胀螺栓直接固定在地面安装基准面上，支脚与机架主体的连接位置预留了调节余量，可根据现场实际安装地面的平整度微调机架水平度，避免设备运行时出现晃动、皮带跑偏的情况。

　　传动部分采用端部滚筒驱动的布局，驱动滚筒设置在出料端位置，能增大倾斜段皮带与驱动滚筒的包角，提升传动效率，减少传动过程中的功率损耗；从动滚筒分别布置在进料端端部、弯折过渡位置，所有滚筒的两端都配置了带座轴承，降低运行过程中的转动阻力，同时也方便后期的维护更换。皮带整体环绕在各滚筒与机架的支撑托板上，托板直接固定在两侧侧板之间，为皮带承载段提供连续的平面支撑，避免物料重量较大时皮带出现下凹变形，保证输送面的平整度。

　　从安装边界来看，设备整体占地投影为矩形，进料端水平段长度可根据对接的出料设备尺寸调整，倾斜段的垂直提升高度可根据现场工位的高低差做参数化调整，出料端水平段长度可根据对接的高位设备进料口位置适配；设备安装时需要预留侧边的维护空间，用于后期调整皮带张紧度、更换易损件，支脚的安装位置需要保证地面的承载能力满足设备满载运行时的载荷要求，避免长期运行出现地面沉降导致设备倾斜。

　　在实际选型适配时，该结构可根据输送物料的单重调整机架板材厚度、滚筒直径、支脚型材规格，若输送较重的工业零件可将钣金机架更换为铝型材或方管焊接结构，提升整体机架的刚性；若输送有防静电要求的电子物料，可更换防静电皮带并将机架做接地处理；若输送食品类物料则可更换食品级皮带，同时将支脚设计为可调高度的脚杯结构，方便设备的清洁与高度微调。整体结构没有复杂的定制化零部件，大部分构件都可采用标准钣金加工件、标准传动配件组装，加工与装配难度较低，适合中小批量的生产线配套定制使用，运行过程中噪音低、维护点少，能长期稳定适配连续生产的输送需求。
