管壳式列管换热器工业换热设备结构

　　在化工、能源、食品加工、暖通制冷等多个工业领域，管壳式换热器始终是热量传递环节的核心通用设备，承担着不同工况下介质间的热量交换任务，无论是工艺介质的升温、降温，还是余热回收、冷凝冷却工序，这类设备都有着不可替代的应用占比。从现场安装的实际需求出发，该款卧式管壳换热器采用鞍式支座作为支撑结构，支座底部预留了标准地脚螺栓安装孔位，安装时可直接与预制的混凝土基础或钢制设备机架对接，安装过程中需保证两支座的水平度偏差控制在允许范围内，避免壳体受附加应力导致密封面泄漏。设备主体采用圆柱形承压壳体设计，筒身长度与管径的配比经过传热计算优化，既保证壳程介质有足够的流道长度完成热量交换，又控制了整体占地面积，适配多数车间内的设备排布空间，

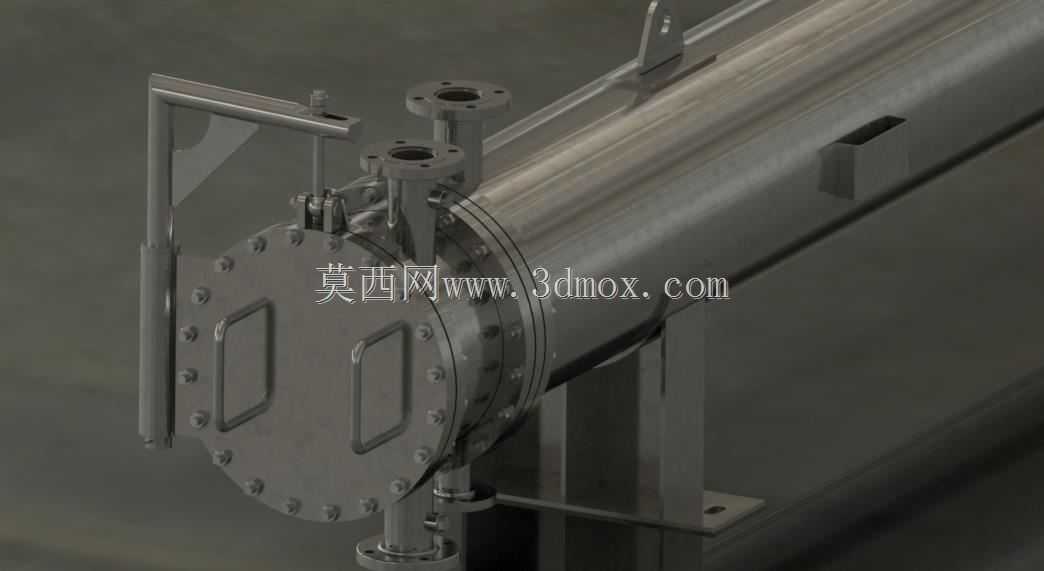

　　筒身上预留的多个法兰接口分别对应壳程介质的进出口、排气口与排液口，法兰端面的密封面采用突面结构，可适配缠绕式垫片或金属包覆垫片，满足不同压力等级下的密封要求。从结构设计逻辑来看，管板与壳体、管箱的连接采用法兰螺栓紧固结构，端盖上开设的两个矩形手孔可在设备停机检修时，无需拆卸整个端盖就能完成管程接口的检查、局部管束清理作业，大幅降低日常维护的工作量；管束采用等直径换热管均匀排布在管板上，管程与壳程的介质流向采用逆流布置，可最大化对数平均温差，提升整体传热效率，折流板的设置按照壳程介质的流速要求确定间距，既可以引导壳程介质横向冲刷管束提升换热系数，又能对换热管起到径向支撑作用，避免长换热管在介质冲击下产生振动磨损。

　　设备端部的管箱结构集成了介质分配与导流功能，管程介质进入管箱后可均匀分配到每一根换热管中，避免出现偏流导致的局部换热效率不足问题，管箱上的法兰连接结构可在管束出现结垢、泄漏时，拆卸管箱后直接完成管束的抽芯检修或更换，无需整体移动壳体，适配长期连续运行的工业工况维护需求。在实际选型应用中，这类卧式管壳换热器可适配液-液、汽-液等多种介质换热工况，根据不同的介质腐蚀特性，可调整换热管、壳体的材质选型，针对有腐蚀的工况可选用不锈钢材质，普通水-water换热工况采用碳钢材质即可满足强度与使用寿命要求；设备的安装边界需要预留足够的端部抽芯空间，即设备一端的空余距离不小于壳体筒身长度，方便后期检修时抽出管束，

　　同时设备上方需要预留排气阀的操作空间，下方排液口需要对接废液收集管路，避免检修排液时污染车间环境。从结构细节来看，筒身上设置的吊耳结构可满足设备安装、检修时的吊装需求，吊耳的焊接位置经过重心核算，吊装时可保证设备处于水平状态，避免吊装过程中管束受重力偏移损坏密封结构；法兰连接的螺栓排布采用等间距圆周布置，紧固时需按照对角顺序分步拧紧，保证密封面受力均匀，避免出现局部压溃或密封不严的问题。在实际运行过程中，壳程介质的流速需要控制在合理区间，流速过高会导致设备阻力增大、能耗提升，流速过低则容易导致介质中的杂质沉积在壳程底部，影响换热效率甚至造成管束腐蚀，因此设计时在壳程进出口位置设置了导流筒结构，可引导介质平稳进入壳程流道，减少进出口区域的流动死区，降低杂质沉积的概率。针对不同的工况压力等级，壳体的壁厚、法兰的压力等级、换热管的壁厚都需要经过强度计算校核，保证设备在额定工作压力下长期运行无变形、泄漏风险，管板与换热管的连接采用强度焊加贴胀的工艺，既保证连接强度，又消除管板与换热管之间的间隙，避免间隙腐蚀问题，提升设备在复杂介质工况下的使用寿命。
