工业卧式再沸器换热压力容器结构

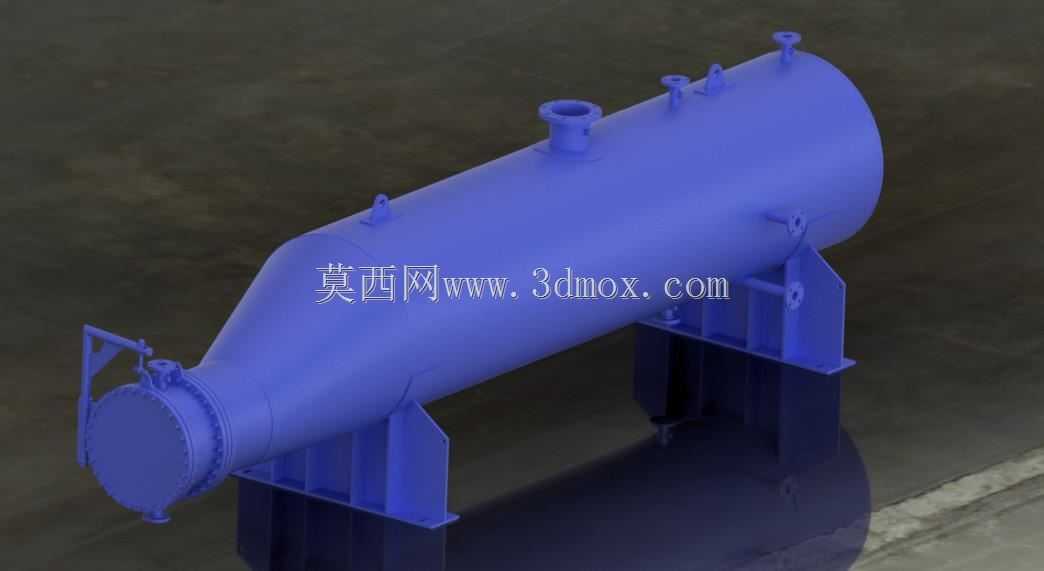

　　在石油炼化、精细化工、煤化工等连续生产的工艺装置里，再沸器是精馏塔系统不可或缺的配套换热设备，安装在精馏塔塔底侧方，依靠壳程通入的加热介质（多为饱和蒸汽、高温导热油）将塔底输送来的液相物料加热至泡点，使其部分汽化形成气液两相流，气相返回塔内为精馏段提供上升汽相物流，液相则作为塔底采出或循环回流，直接决定精馏塔的分离效率与运行稳定性。这款卧式再沸器采用单壳程单管程的卧式布局，相较于立式再沸器，卧式结构的壳程流通截面更大，气液两相流动阻力更低，适合处理大流量、易结垢的工艺介质，同时卧式布置的设备重心更低，对安装基础的载荷要求更友好，现场安装时不需要搭建过高的操作平台，日常检修管束、清理壳程结垢时的操作空间更充裕。从结构设计来看，

　　筒体采用等径圆筒加锥形变径段的组合结构，进料端设置锥形过渡段，目的是降低塔底来液进入壳程时的局部流速，避免高速流体直接冲刷管束造成管束振动与冲蚀磨损，同时锥形段的结构可以让壳程内的气液两相流分布更均匀，减少换热死区，提升整体换热效率。筒体上的管嘴布局经过流场优化，顶部设置的多个管嘴分别作为加热介质进口、不凝气排出口、安全阀接口、压力表与温度检测接口，底部设置的管嘴分别作为冷凝水排出口、排净口，进料端的大直径法兰采用凹凸面密封结构，配套快开式人孔结构，方便检修时抽出管束进行清理或更换，法兰的螺栓孔采用跨中布置，保证密封垫片的受力均匀，避免运行中出现介质泄漏。设备的支撑采用双鞍式支座，其中靠近进料端的支座为固定支座，另一端为滑动支座，

　　适配设备运行时的热胀冷缩位移，避免热应力造成筒体变形或焊缝拉裂，鞍座的腹板与筋板厚度根据设备满水重量、操作重量及地震载荷进行核算，支座底部设置地脚螺栓孔，其中滑动支座的螺栓孔采用长圆孔设计，预留足够的热位移余量。管束采用正三角形排布的换热管，换热管与管板的连接采用强度焊加贴胀的工艺，既保证接头的密封性能，又避免运行中换热管与管板之间出现间隙腐蚀，管板与筒体的连接采用对接焊接结构，降低焊接应力集中。壳程内部设置折流板，采用单弓形折流板结构，折流板的切口方向与设备轴线平行，引导壳程介质呈S形流动，提升壳程介质的湍流程度，强化换热效果，折流板上设置定距管与拉杆，保证折流板的间距精度，避免运行中折流板移位造成换热管磨损。

　　设备的外形尺寸根据工艺处理量核算确定，筒体长度与直径的比值控制在4-6之间，既保证足够的换热面积，又避免长径比过大造成管束挠度超标，安装时需要保证设备的水平度偏差不超过1/1000，避免壳程内出现介质滞留区，影响换热效果与介质排出。在实际选型应用中，这类卧式再沸器多用于处理黏度较高、含有少量固体颗粒的塔底物料，比如常减压装置的常压塔底再沸器、催化裂化装置的分馏塔底再沸器，运行中需要控制壳程的加热介质流速，避免流速过高造成管束冲蚀，同时要定期通过壳程的排净口排出沉积的固体杂质，通过不凝气排出口排出积累的不凝性气体，保证换热效率稳定。建模过程中需要重点关注管嘴的方位与标高匹配，鞍座的安装尺寸要符合现场基础的预留螺栓孔位置，法兰的密封面形式、压力等级要与连接管道的法兰匹配，换热管的排布要符合GB/T151的相关要求，避免出现管间距过小影响装配与检修的问题，同时要预留足够的操作空间，满足现场阀门安装、仪表调试、检修抽芯的空间需求。
