卧式管壳式换热设备结构设计

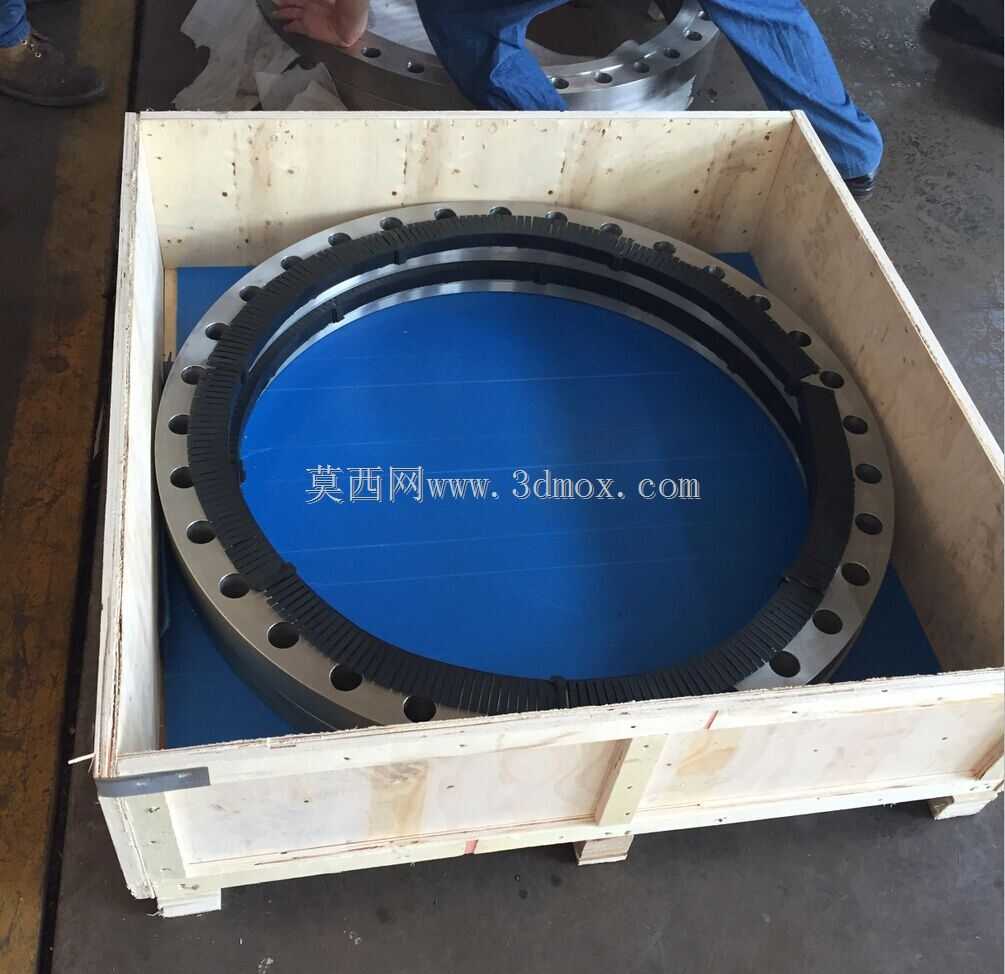

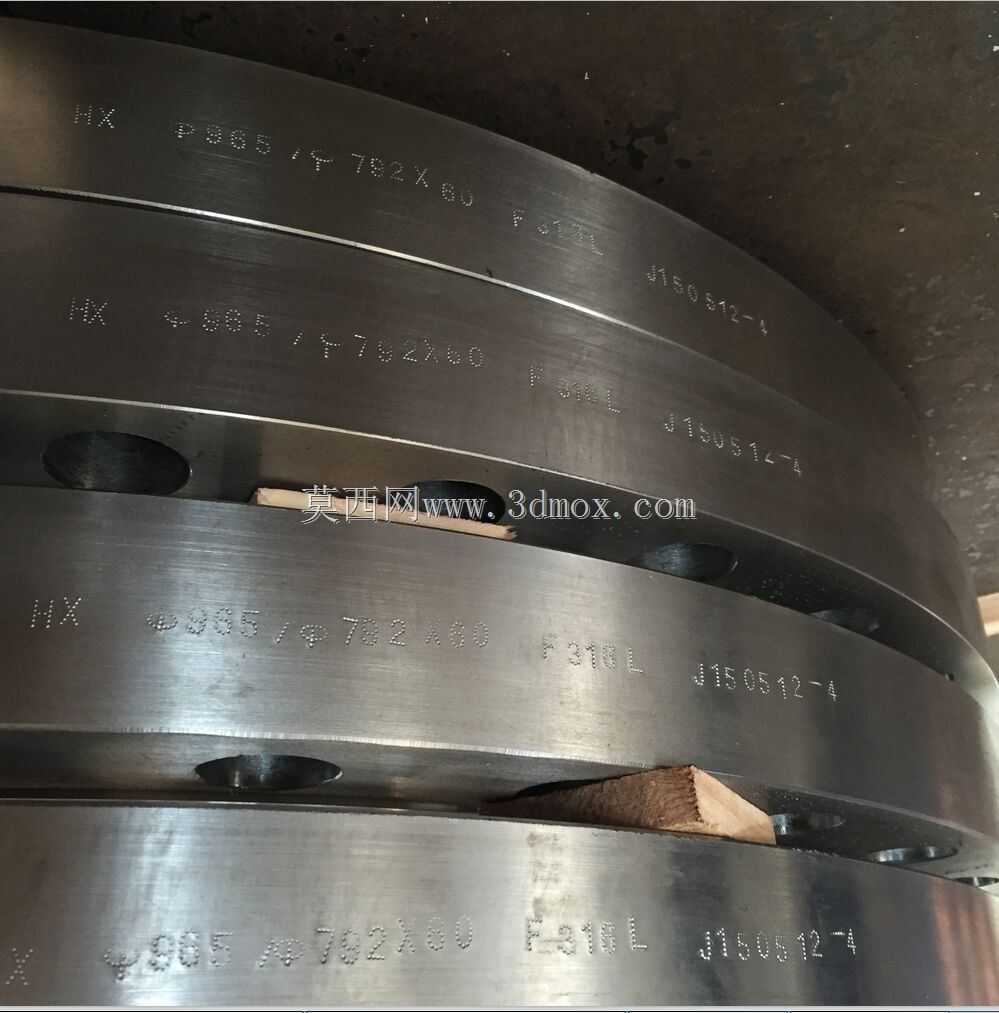

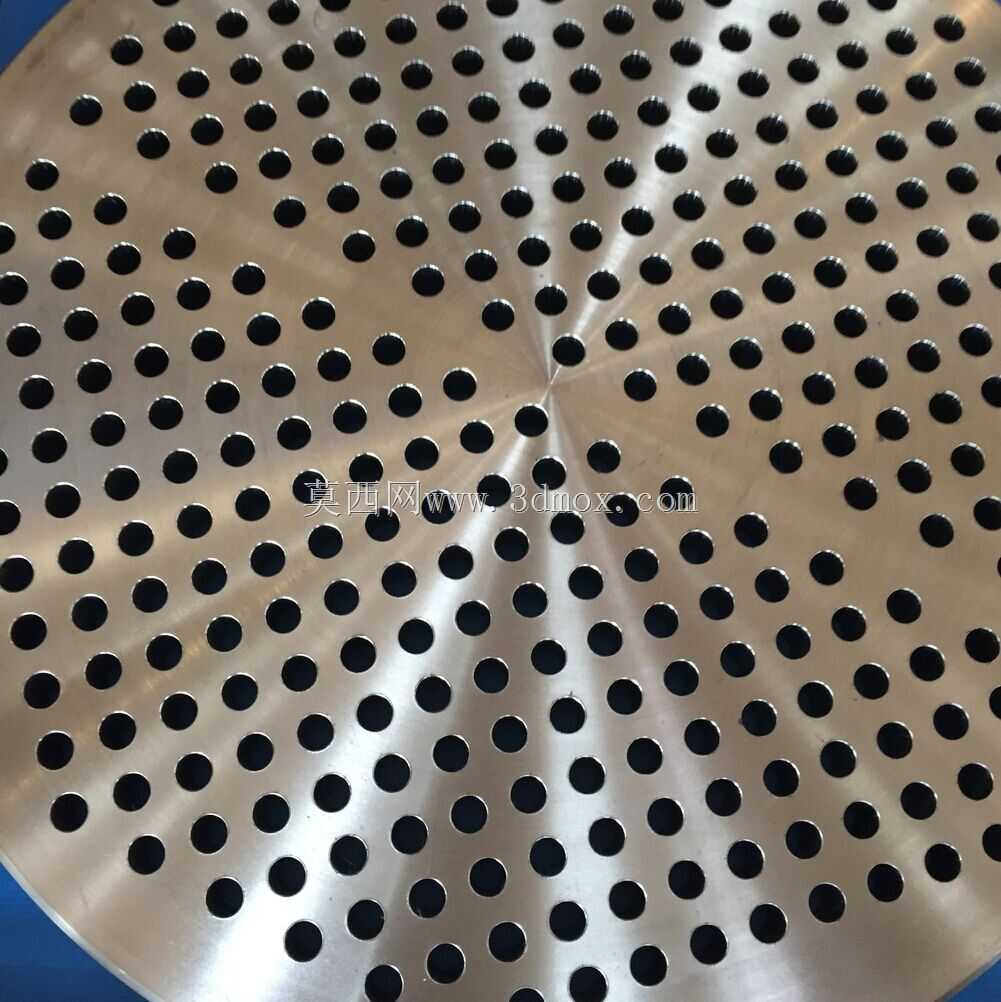

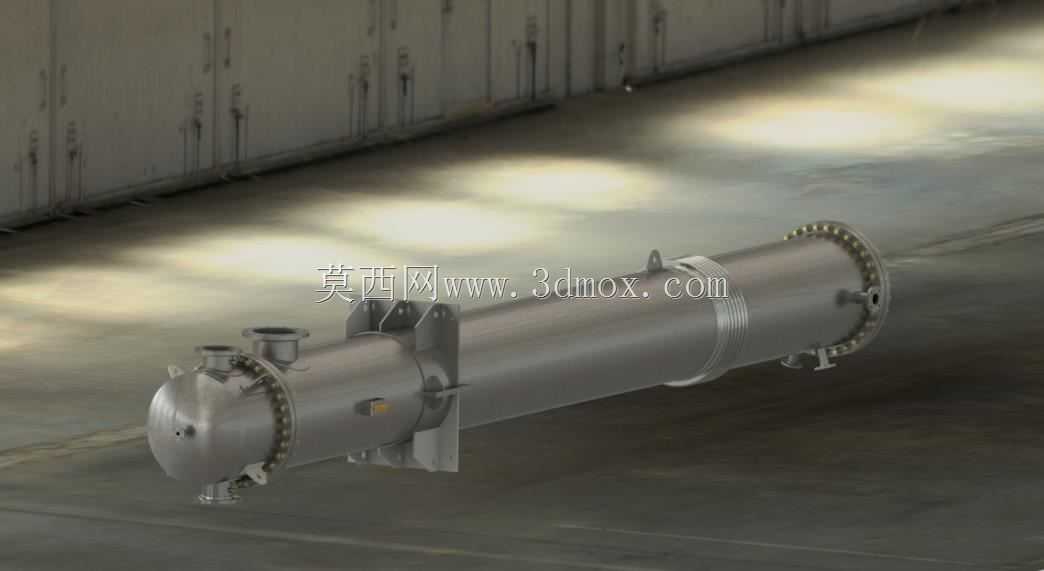

　　在化工、能源、暖通、食品加工等诸多工业场景中，管壳式换热器是应用覆盖度最广的间壁式传热设备，本次呈现的卧式单管程管壳式换热结构，适配多数常压至中压工况的液-液、汽-液换热需求，可作为工艺系统中的冷却器、加热器、冷凝器使用，在石化装置的油品冷却、电厂的给水加热、暖通系统的汽水换热、制药行业的溶剂冷凝环节都能见到同结构设备的身影。从结构设计逻辑来看，该设备采用卧式布置的核心考量，是降低设备安装后的垂直空间占用，同时适配大流量工况下的介质流动稳定性，相较于立式结构，卧式布置的壳程介质流动死区更小，折流板的导流效率更高，也更便于后期运维时打开管箱进行管束清理。设备主体为圆柱形承压筒体，筒体两端通过法兰与管板、管箱连接，

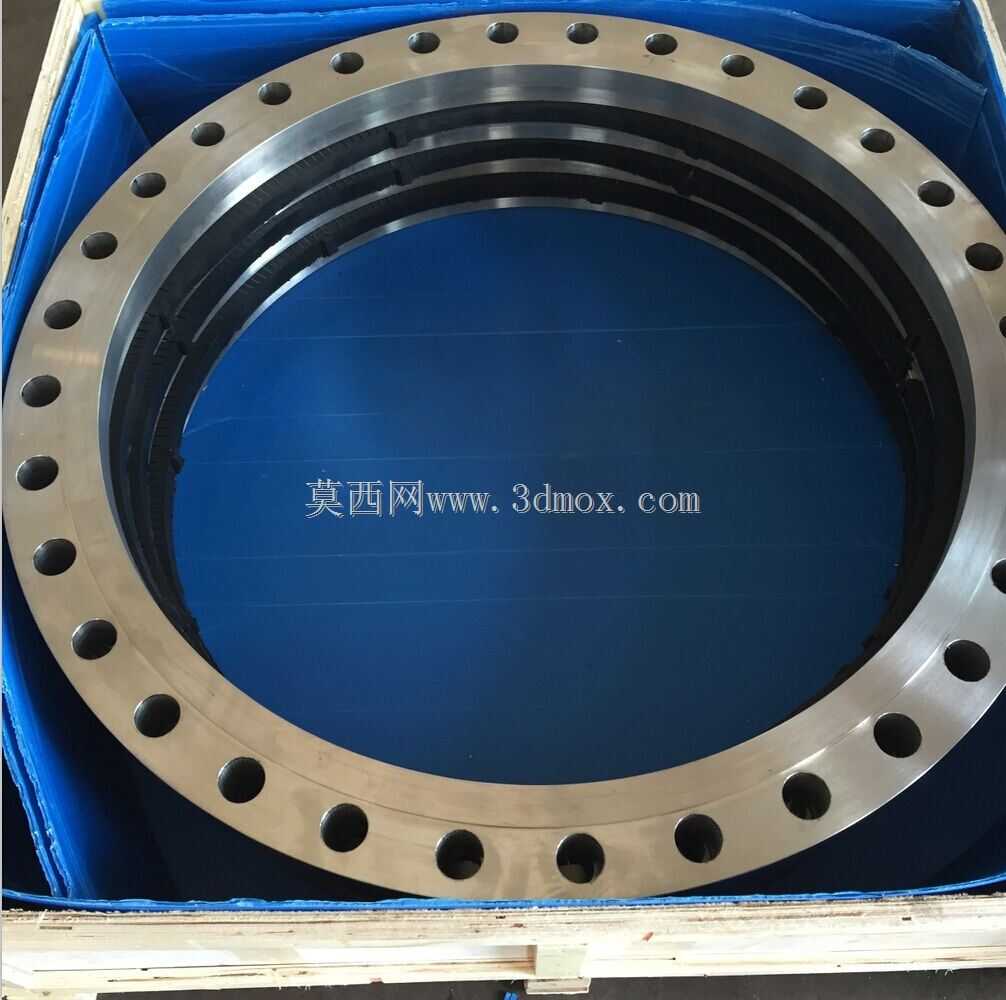

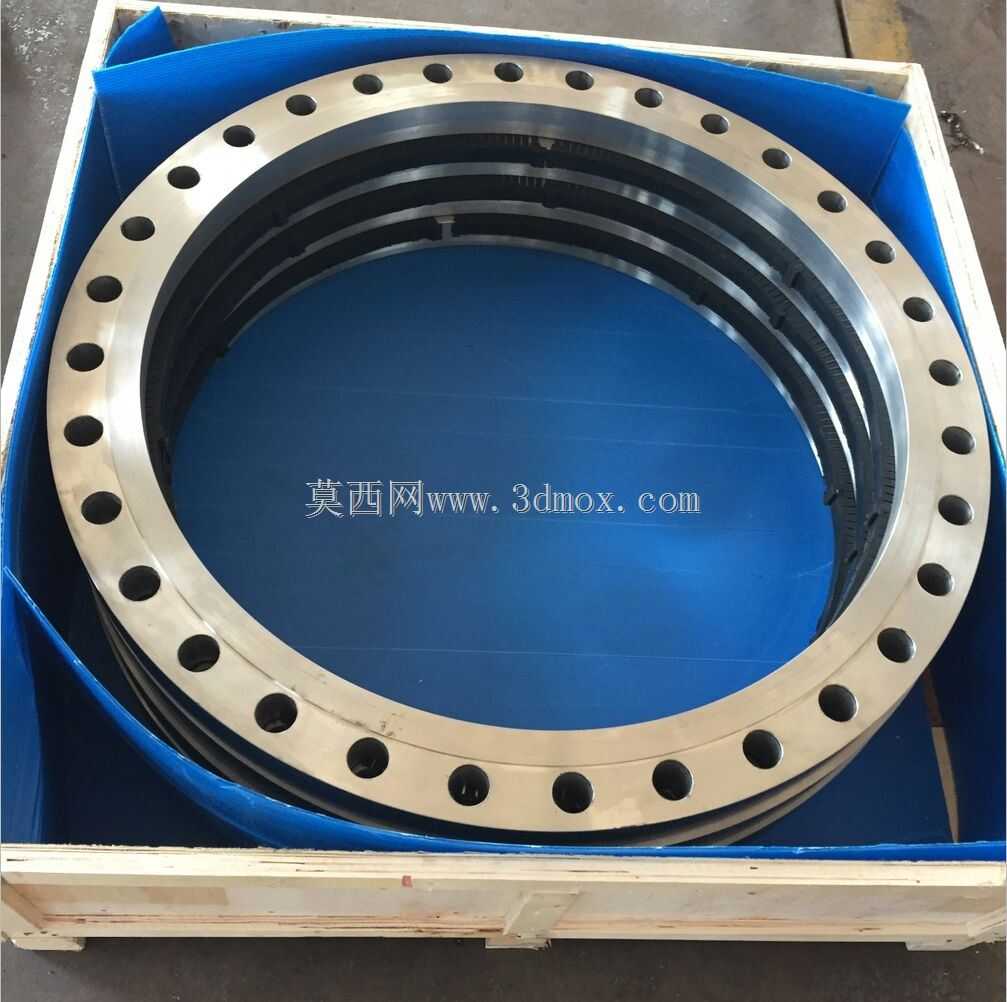

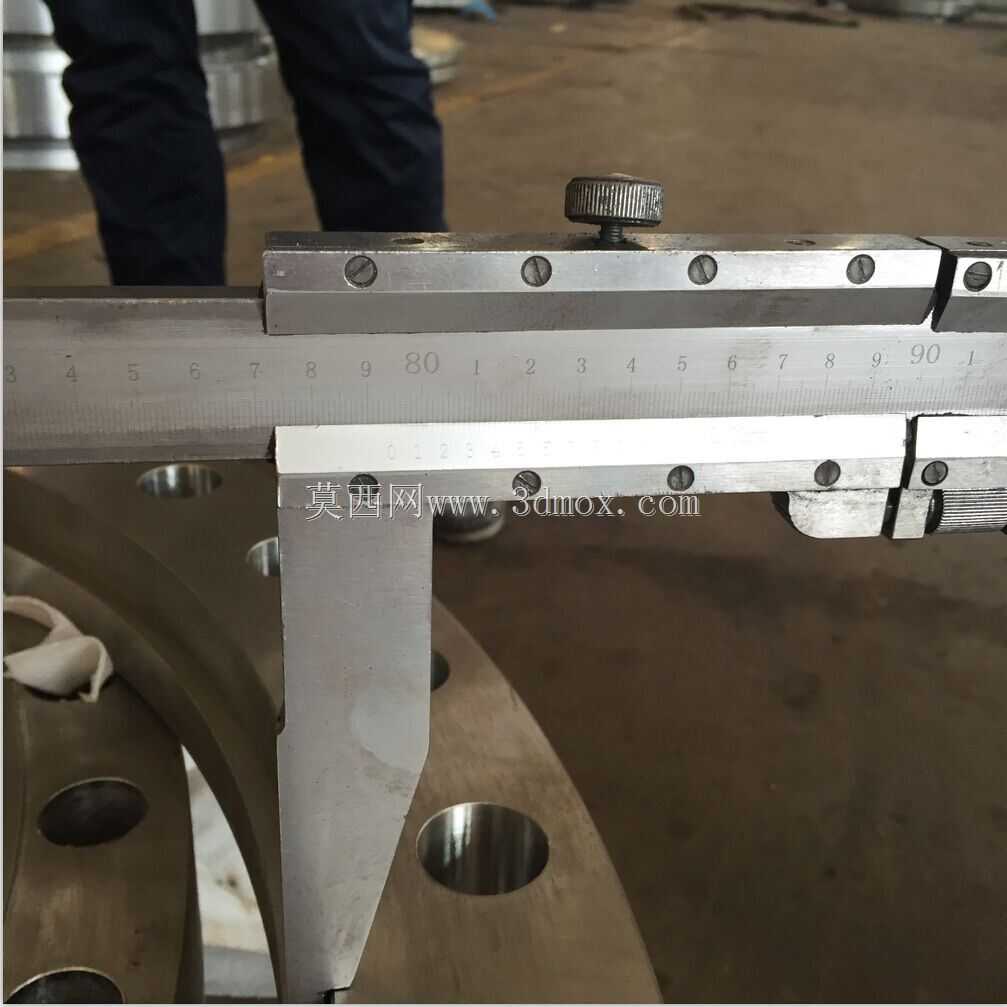

　　法兰连接结构采用螺栓均布压紧的密封形式，可根据设计压力选用突面、凹凸面等不同密封面形式，满足不同压力等级下的密封可靠性要求，避免运行过程中出现介质泄漏。筒体上设置的两个鞍式支座，是卧式压力容器的标准支撑结构，支座的包角、垫板厚度都经过载荷校核，可均匀承载设备自重、满液状态下的介质重量以及运行时的管路载荷，其中一个支座设计为滑动支座，可补偿设备运行时因温度变化产生的轴向热伸长，避免热应力集中导致的结构变形或焊缝开裂。管程侧的介质从端部管箱的接管进入，通过管板上均匀排布的换热管流至另一端管箱，壳程介质则从筒体上的侧向接管进入，在折流板的导流作用下横向冲刷换热管外壁，通过换热管的金属壁面实现两种介质的热量传递，折流板采用单弓形结构设计，

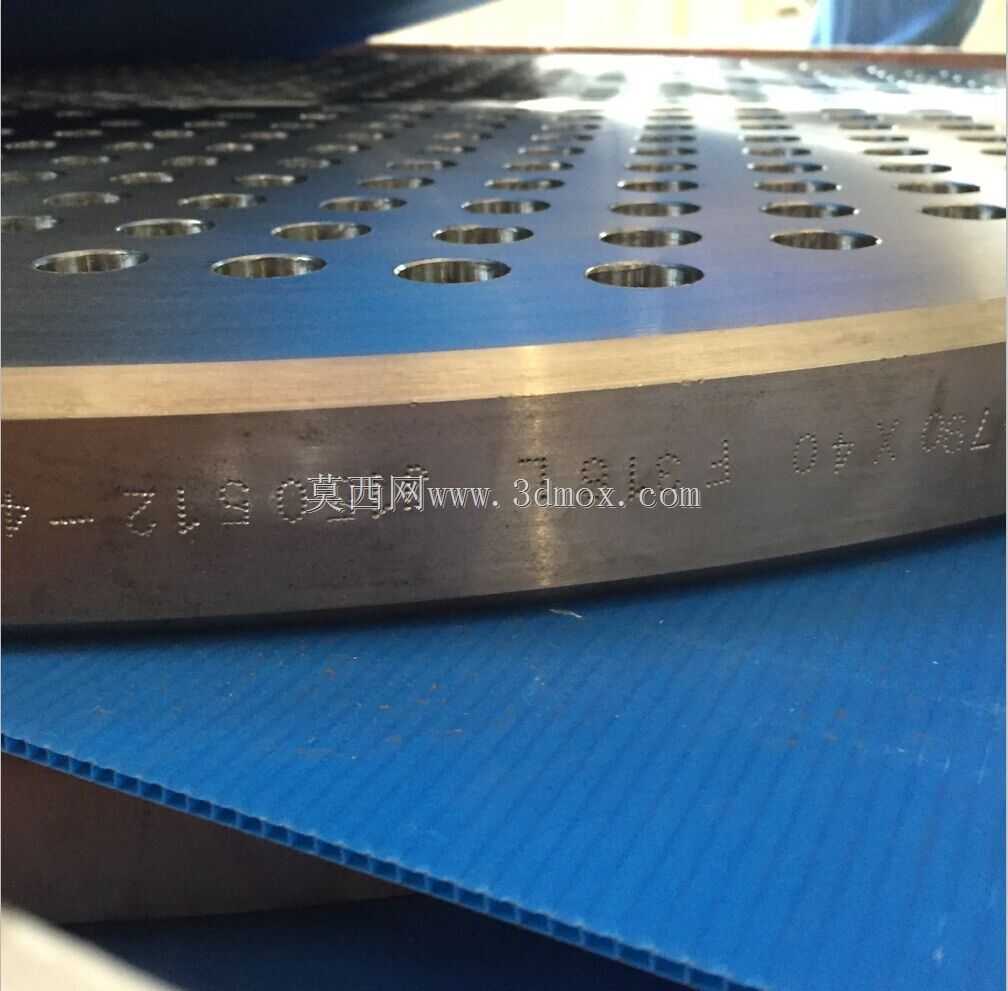

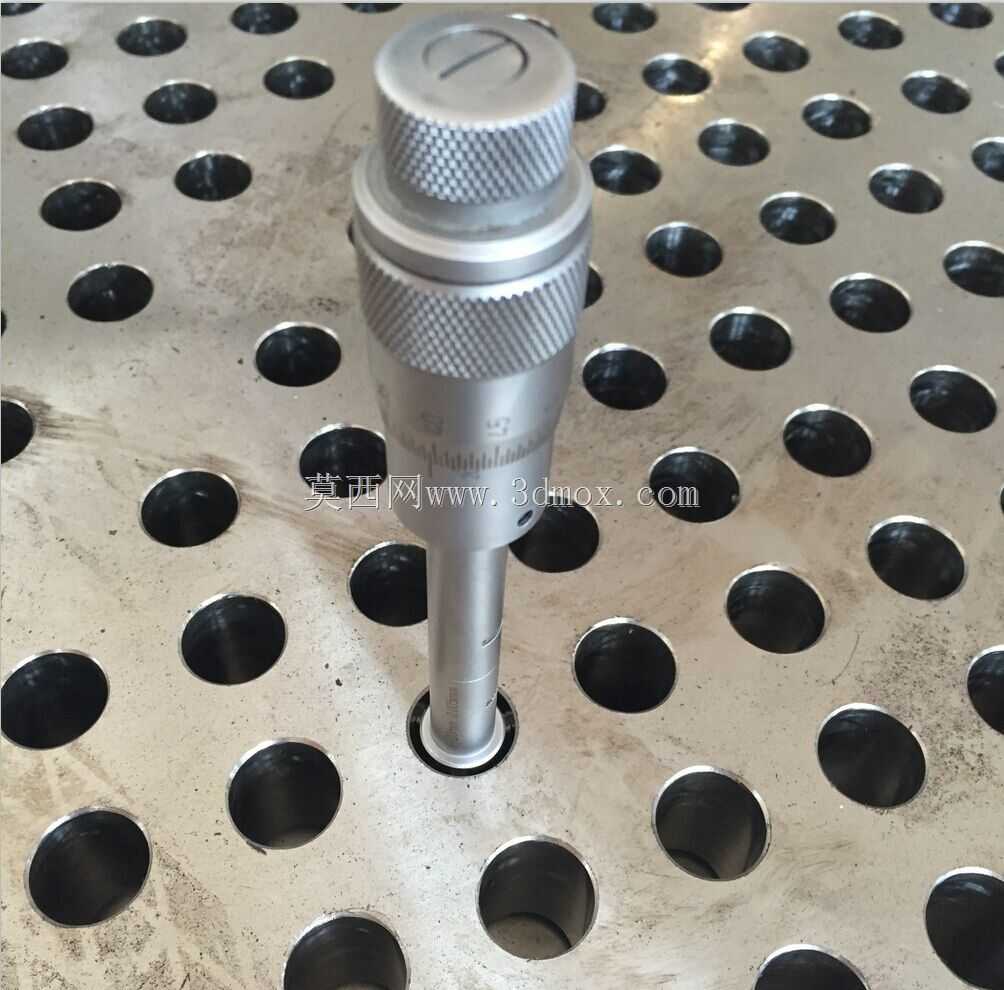

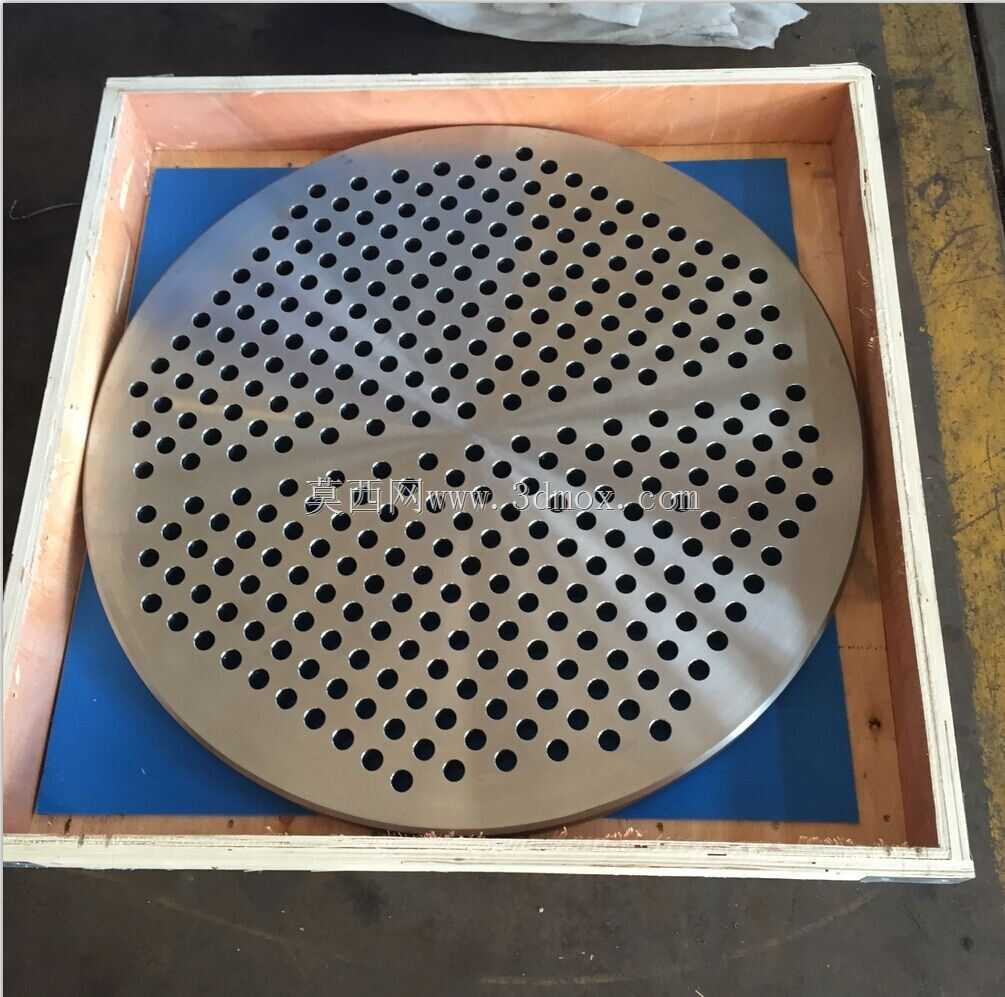

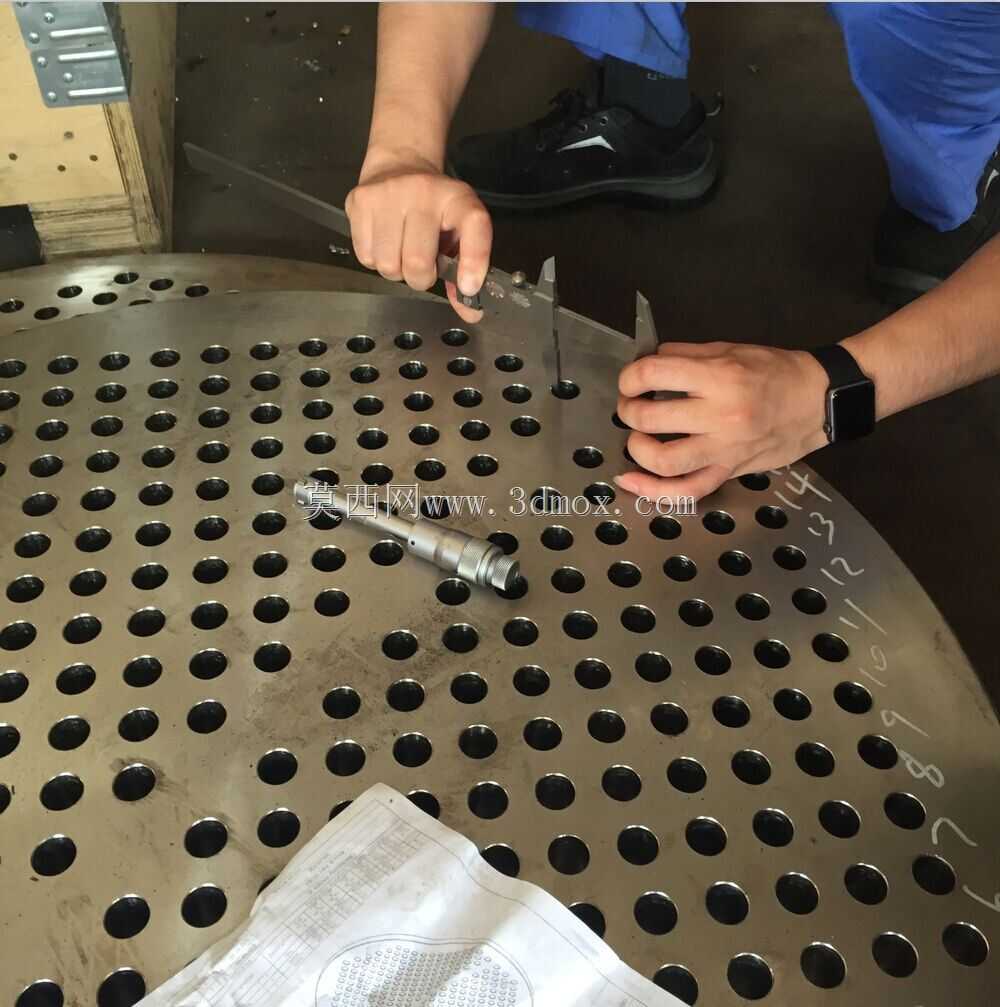

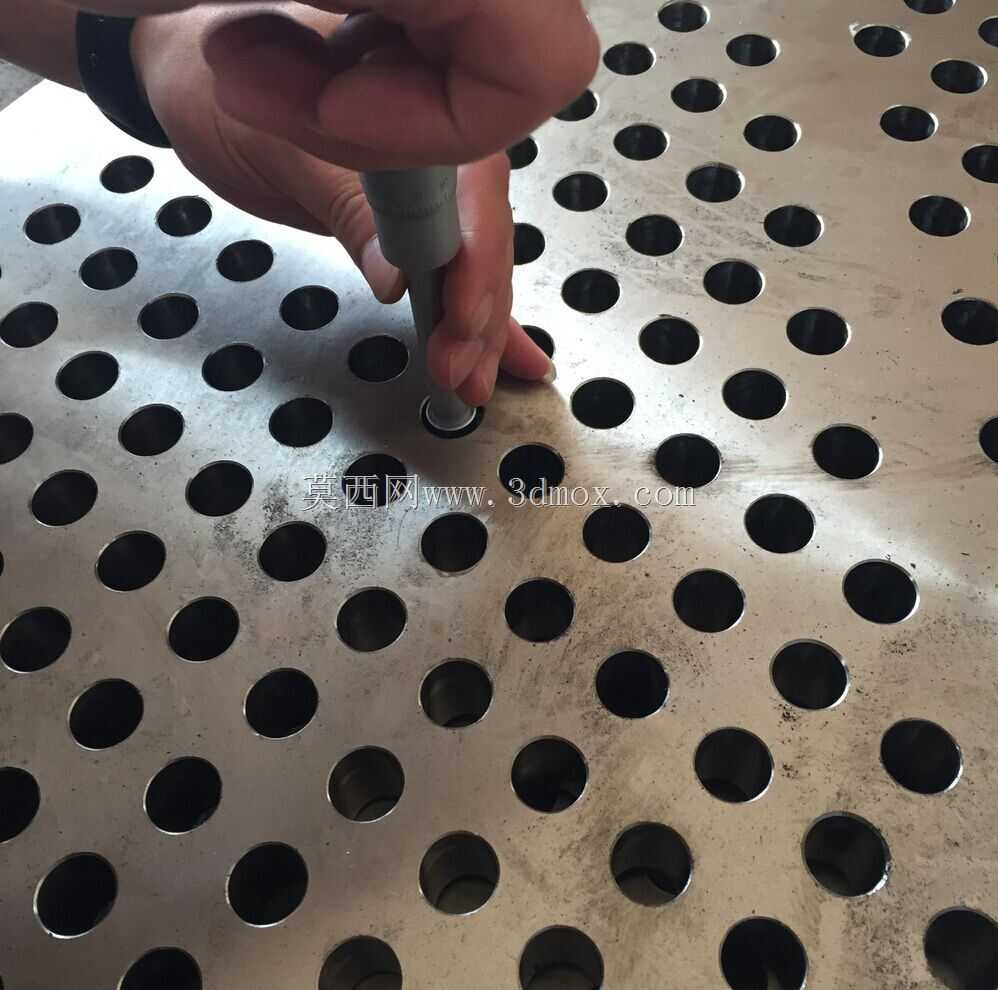

　　切口高度与板间距经过流场仿真优化，既可以提升壳程介质的湍流程度，强化整体传热效率，又能将壳程的流动阻力控制在合理范围内，避免输送泵的扬程损耗过大。换热管与管板的连接采用强度胀加密封焊的结构形式，这种连接方式既可以保证换热管与管板之间的拉脱强度，承受管壳程之间的压力差带来的轴向载荷，又能消除管孔与换热管之间的间隙，避免间隙腐蚀的产生，延长设备的整体使用寿命。筒体上设置的小直径接管为排气与排液口，设备启动时可通过顶部排气口排尽壳程与管程内的积存空气，避免气阻影响介质流动与传热效率，设备停机检修时可通过底部排液口排尽设备内的残存介质，减少介质对内部结构的腐蚀。从安装边界来看，该类设备的安装需要预留足够的轴向抽芯空间，

　　长度至少要大于换热管束的整体长度，方便后期检修时将管束从筒体中抽出进行清洗或更换换热管，设备周围的侧向操作空间需要满足法兰螺栓拆装、阀门操作的需求，接管与外部管路连接时需要设置软连接或管道支吊架，避免管路重量直接作用在设备接管上造成接管焊缝开裂。在设计过程中，需要根据具体的工艺参数计算所需的换热面积，匹配对应的筒体直径、换热管长度与数量，同时根据管壳程的设计压力、设计温度选用对应的筒体、管板、换热管材质，比如普通水工况可选用碳钢材质，有腐蚀介质的工况则需要选用不锈钢或复合材料，管箱内部的分程隔板根据管程数设置，单管程结构无需设置分程隔板，可降低管程的流动阻力，适合大流量、压降要求严格的工况。设备外部的鞍式支座需要与基础预埋钢板固定，滑动支座侧的地脚螺栓采用长圆孔设计，保证设备受热膨胀时可以自由轴向位移，不会产生额外的结构应力。
