多管程列管式工业换热装置结构设计

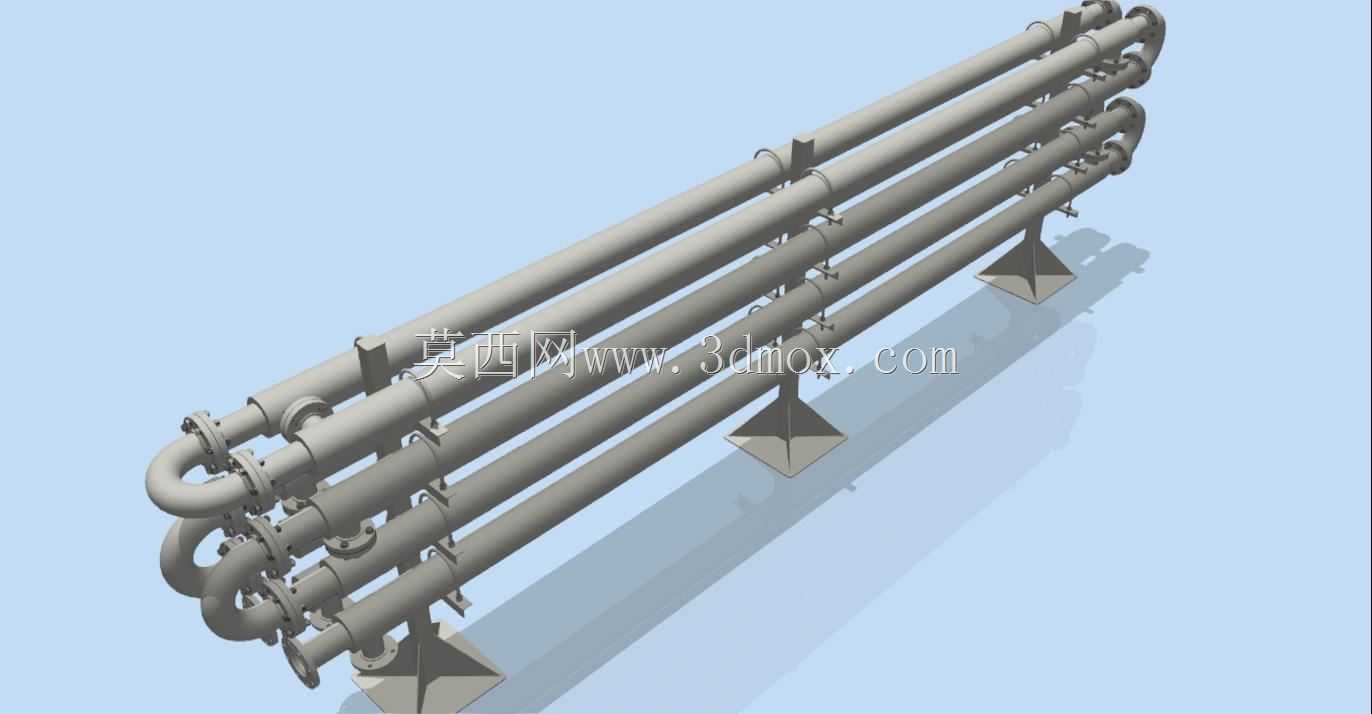

　　这套多管排布的换热结构，在化工、食品加工、暖通能源领域的介质换热场景中适配性极强，日常生产里常用来完成两种流体之间的热量传递，既可以给高温工艺介质降温回收余热，也能对低温待加工介质预热提升反应效率，相比单管换热结构，多管平行排布的形式能在有限占地空间内大幅提升换热接触面积，不用额外放大设备整体外径就能满足大流量工况的换热需求。从结构设计逻辑来看，整组管束采用平行分层排布，每根换热管两端通过标准法兰与弯头连接，形成连续折返的多管程流道，这种折返设计能拉长管程介质的流动路径，让介质在管内停留时间更久，和壳程介质的热交换更充分，避免短流导致的换热效率不足问题。管束之间的固定卡件不是等距排布，而是根据每段管路的振动特性做了点位优化，

　　在弯头附近、管段跨距较大的位置加密设置固定点，既可以减少设备运行时管内流体脉动带来的管路振动，也能避免长管段自重导致的中部挠曲变形，长期运行下不会出现管路移位、密封面错位泄漏的问题。底部的三角支撑脚做了加宽底面设计，支撑点直接对应管束的重心分布位置，安装时不需要额外做复杂的预埋固定，只要将支撑脚放置在平整的设备基础上，通过底面的安装孔做螺栓固定即可，支撑高度预留了足够的底部操作空间，后期检修时可以直接在设备下方完成管路检漏、紧固件复紧的操作，不用整体吊装挪动设备。端部的法兰连接全部采用统一的公称通径与压力等级，和现场常规工艺管道的配件通用，后期更换密封垫片、拆卸检修管段时不需要单独定制非标配件，能大幅缩短运维停机时间。

　　管组的整体宽度控制在常规工业设备的通道通行尺寸范围内，车间内转运时可以直接通过标准宽度的设备通道，不需要拆除墙体或者额外拓宽通道，安装就位时的吊装点位也对应支撑结构的受力点，吊装过程中不会出现管束变形的问题。设计时还特意将弯头的转弯半径做了优化，没有采用过小的转弯半径，避免管程介质在转弯处出现过大的阻力降，减少输送泵的动力损耗，同时弯头内壁的流线型过渡也能减少介质内杂质在转弯处的沉积，尤其是处理带有少量固体颗粒的工艺介质时，不容易出现管路堵塞的问题，长期运行下的管路压损稳定，不会因为局部沉积导致流量逐步下降。管束的分层间距也做了精准核算，层与层之间预留了足够的间隙，壳程介质横向冲刷管束时不会出现流动死区，每根换热管的外表面都能和壳程介质充分接触，不会因为管间距过小导致介质短路，影响整体换热效率。
