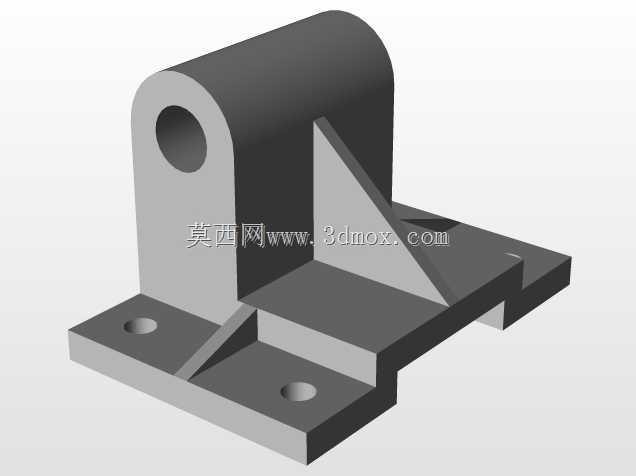

带加强筋卧式铰接支撑固定座结构

　　这类带加强筋的卧式铰接支撑座，在轻工输送线、小型工装夹具台、非标自动化料架的铰接点位应用十分普遍，核心作用是作为转动副的固定承载基体，为穿装在铰接孔内的销轴提供稳定的支撑基准，同时通过底板的安装孔完成与设备机架的刚性连接，承受铰接点位传递的径向载荷、小幅倾覆力矩以及往复转动带来的交变应力。

　　从结构设计逻辑来看，整个零件采用一体化铣削或铸造成型思路，主体分为三个功能区段：上部的铰接耳板段、中部的三角加强筋段、下部的安装底板段。上部铰接耳板做了半圆弧顶过渡，既避免直角位置的应力集中，也能减少零件在设备内部的安装干涉，中间的铰接孔为通孔设计，孔口可根据实际装配需求做倒角处理，方便销轴穿装，同时孔的内壁粗糙度需要满足转动副的配合要求，避免销轴转动时出现卡滞或异常磨损。中部的三角加强筋是整个结构的核心强化部分，分别连接铰接耳板的侧壁与安装底板的上表面，筋板的厚度根据额定承载载荷核算，通常取耳板厚度的0.8-1.2倍，筋板与耳板、底板的连接位置均做圆角过渡，避免焊接或铸造时出现应力开裂，同时能有效抵消铰接点位受载时耳板向单侧倾斜的倾覆力矩，相比无筋板的直耳板结构，同材料用量下抗倾覆能力可提升60%以上。

　　下部的安装底板采用阶梯式错层设计，并非整块平板结构，这种设计一方面可以减少底板与机架安装面的接触面积，降低安装面的平面度加工要求，只需要保证两个安装孔所在的凸台平面平面度达标即可，另一方面错层形成的台阶可以卡在机架的安装定位槽内，辅助安装时的快速定位，减少装配时的调整工作量。底板上的两个安装孔为沉头通孔设计，适配内六角圆柱头螺钉的沉头尺寸，安装后螺钉头不会高出底板表面，避免与周边运动部件产生刮碰，两个安装孔的孔距公差按照IT12级精度控制，既可以满足常规安装的定位要求，也不会因为公差过严提升不必要的加工成本。

　　从安装边界维度考量，这类支撑座的安装面需要保证平整，无明显焊接凸起或飞边，安装时需要先通过底板的错层台阶完成初步定位，再穿装固定螺钉，按照对角线顺序分次拧紧，避免单侧受力导致底板变形，进而造成上部铰接孔的同轴度偏差，影响销轴的正常转动。铰接孔的轴线需要与配对转动件的铰接孔轴线保持同轴，偏差值需控制在0.1mm以内，否则会出现销轴别劲、转动阻力大的问题，长期运行还会造成孔壁的偏磨。在实际选型应用时，需要根据铰接点位的最大径向载荷核算耳板厚度、铰接孔直径以及筋板厚度，若用于有冲击载荷的工况，还需要在铰接孔内加装铜套或自润滑轴套，提升孔壁的耐磨性能，延长零件的整体使用寿命。

　　建模过程中需要重点关注几个特征的参数匹配：铰接孔的中心高度需要与配对部件的转动中心高度完全一致，避免出现装配错位；加强筋的拔模角度如果是铸造件需要控制在1-3度之间，方便脱模，如果是机加工件则无需拔模，直接保证筋板壁厚均匀即可；底板上的沉头孔深度需要适配所选螺钉的头部高度，保证螺钉头完全沉入沉孔内，不会突出安装面。另外，零件的所有外露棱边都需要做0.5-1mm的倒角处理，既可以去除加工毛刺，避免装配时划伤操作人员，也能减少应力集中点，提升零件的疲劳强度。
