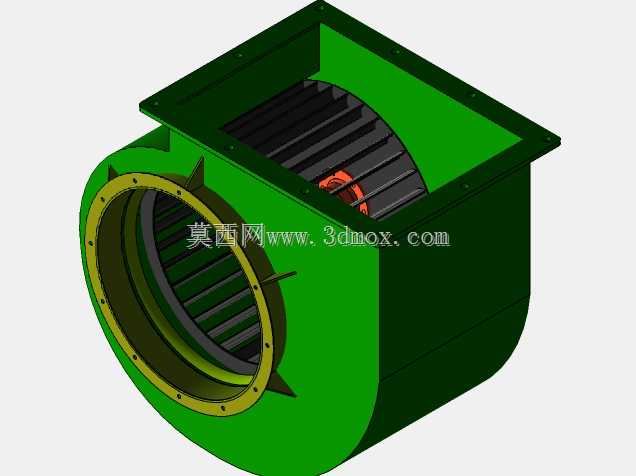

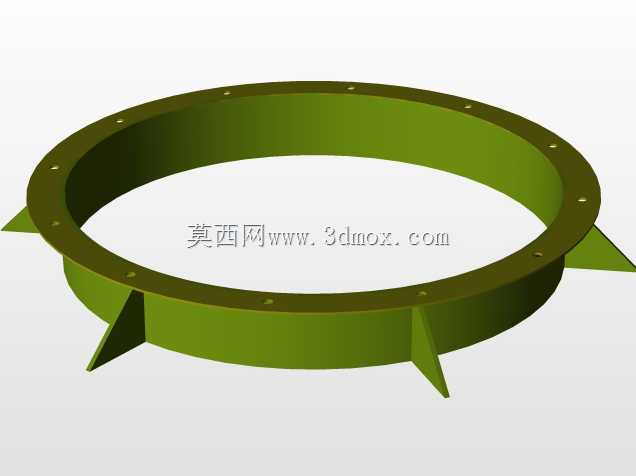

这款离心式通风结构的设计,核心围绕小空间通风换气的实际工况展开,日常在商用建筑新风系统、小型工业工位除尘、设备散热排风这类场景里,这类200mm规格的单进风离心结构是非常常见的选型。不同于轴流风机直吹式的风路走向,离心结构依靠叶轮旋转产生的离心力将进入叶轮中心的空气甩向蜗壳内壁,再顺着蜗壳的导流型线从方形出风口送出,这种结构能在相对紧凑的体积下提供更高的风压,适合需要克服一定管路阻力的送风场景,比如搭配风管做远距离新风输送,或者给密闭设备柜做强制散热排风时,风压不足会导致风量衰减严重,这也是这类离心结构相比同尺寸轴流结构的核心优势。从结构设计的角度看,整个蜗壳采用了等宽矩形截面加圆弧导流的设计思路,进风口侧的法兰圈做了加厚翻边结构,

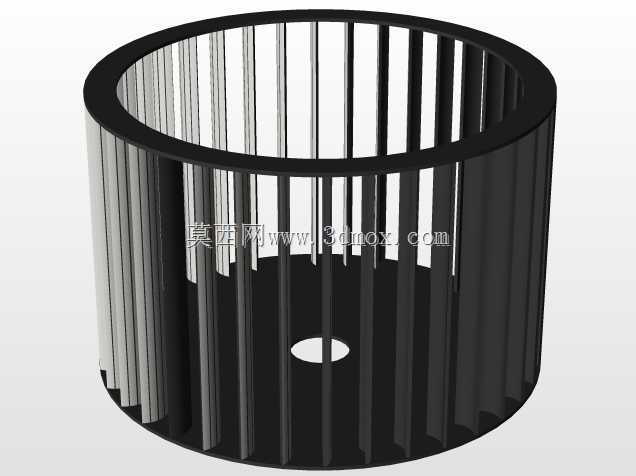

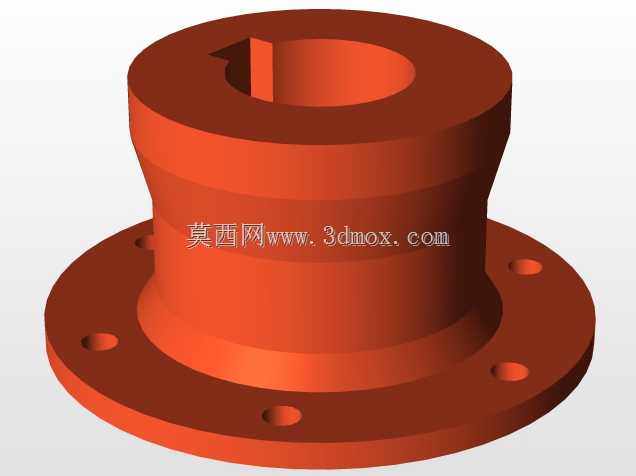

一方面是为了对接进风管道或者防护网罩时的安装定位,另一方面翻边结构能提升进风口处的结构刚度,避免风机运行时的振动导致口部变形,影响进风效率。叶轮采用多翼式前向叶片设计,叶片数量多、叶道狭窄,这种设计的特点是运行转速相对较低就能达到设计风压,运行噪音比后向叶片的工业离心风机更低,更适合对噪音有要求的商用、民用配套场景,叶轮中心的轮毂结构做了轴孔配合位,能直接适配常规的单相异步电机输出轴,装配时不需要额外做复杂的传动连接,降低了整机的装配复杂度。安装边界上,200mm的叶轮直径对应的整机外形尺寸控制得非常紧凑,顶部的方形出风口法兰做了一圈安装孔位,能直接对接方形风管或者设备柜体的排风开口,侧面的圆形进风口法兰也预留了均匀分布的螺栓孔,

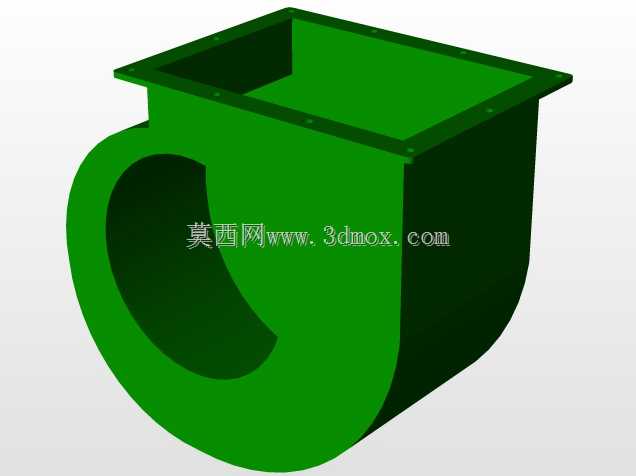

不管是水平安装在吊顶夹层内,还是垂直安装在设备侧壁,都能通过法兰孔直接固定,不需要额外制作安装支架。蜗壳的板材拼接处做了折边咬合的结构设计,这种设计一方面能减少焊接带来的变形,保证蜗壳内部型线的顺滑度,避免内部凸台产生风阻和涡流噪音,另一方面折边结构的密封性能更好,不会出现蜗壳漏风导致风压损失的问题。在实际选型适配的时候,需要注意进风口侧要预留足够的进风空间,不能直接贴靠墙面或者遮挡物,否则会导致进风阻力过大,实际运行风量达不到设计值,出风口对接风管时,要尽量避免直接接90度直角弯头,最好接一段长度不小于两倍出风口边长的直管再接弯头,减少风路的局部阻力损失。叶轮和蜗壳内壁的间隙控制是这类风机设计的关键点,

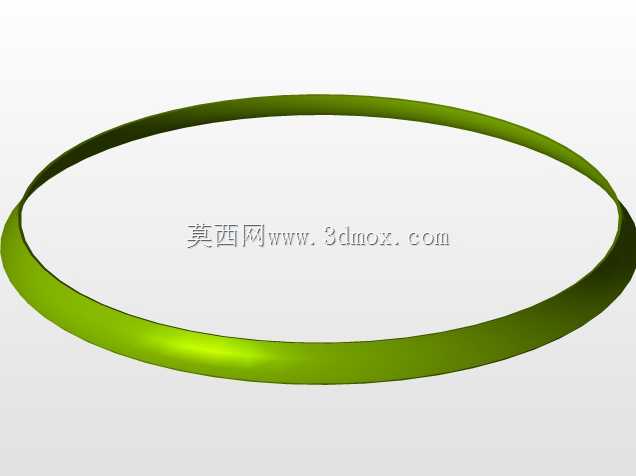

间隙过大会导致叶轮甩出的空气从间隙回流到进风侧,降低风机效率,间隙过小则容易因为叶轮运行时的振动、加工装配的公差导致叶轮刮蹭蜗壳内壁,产生异响甚至损坏部件,这款结构在设计时将径向间隙控制在叶轮直径的千分之五到千分之八之间,既保证了运行效率,也预留了足够的安全余量,适配常规的加工装配精度要求,不需要过高的加工成本就能达到稳定的运行效果。蜗壳底部的圆弧过渡结构,一方面是顺着气流的甩出轨迹做导流,减少气流在蜗壳内的碰撞损失,另一方面圆弧结构的壳体刚度比直角折弯结构更好,运行时的壳体振动更小,能降低结构传声带来的噪音。进风口处的导流圈采用了圆弧收敛型线,能引导空气平顺地进入叶轮中心,避免进风口处产生气流紊流,紊流不仅会增加风阻,还会产生明显的气流噪音,这也是很多小厂做的同类风机噪音大、风量虚标的核心原因之一,忽略了进风口导流的细节设计。
