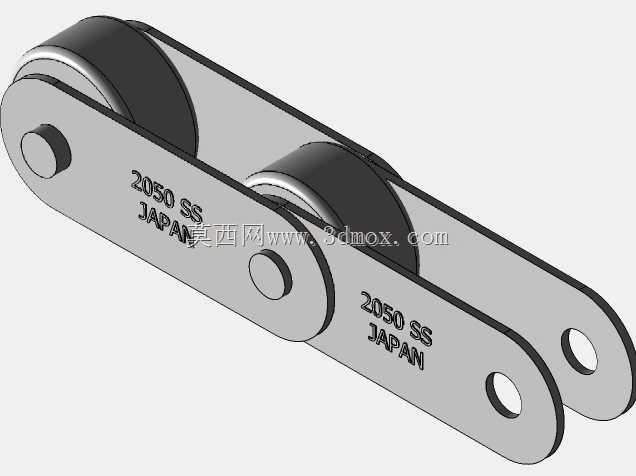

日标2050SS双节距滚子输送链节结构

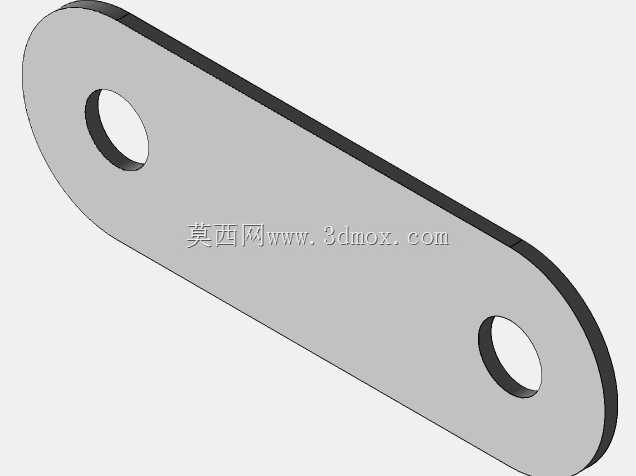

　　在各类连续化生产输送场景中，滚子链是承担动力传递与物料承载的核心基础部件，这款2050规格的不锈钢滚子链节，针对食品加工、日化包装、化工物料输送等对耐锈蚀、清洁度有要求的工况做了适配设计，区别于普通单节距短节距传动链，双节距结构的链板孔距更大，同等长度下链节数量更少，运行过程中铰链副的摩擦频次更低，适合中低速、长距离的输送线布局，能有效降低运行过程中的磨损速率与维护频次。从结构设计来看，单个链节由内外链板、套筒、滚子、销轴五个核心零件组成，外链板与销轴采用过盈压装配合，保证链节受拉时不会出现销轴窜动脱出的问题，内链板与套筒同样采用过盈配合，套筒与销轴之间保留合理的间隙配合，保证链节绕链轮转动时铰链副可以灵活转动，滚子空套在套筒外侧，

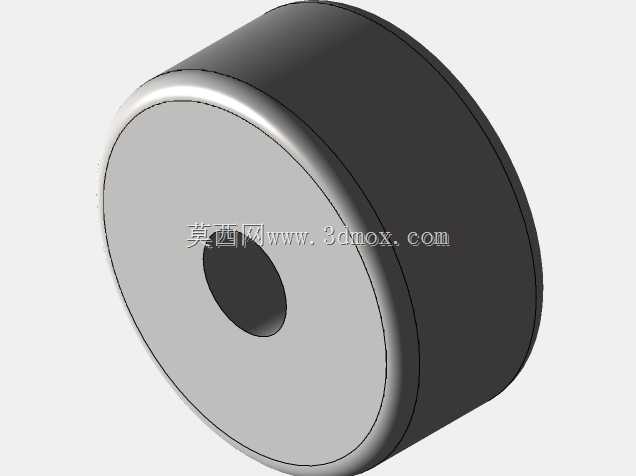

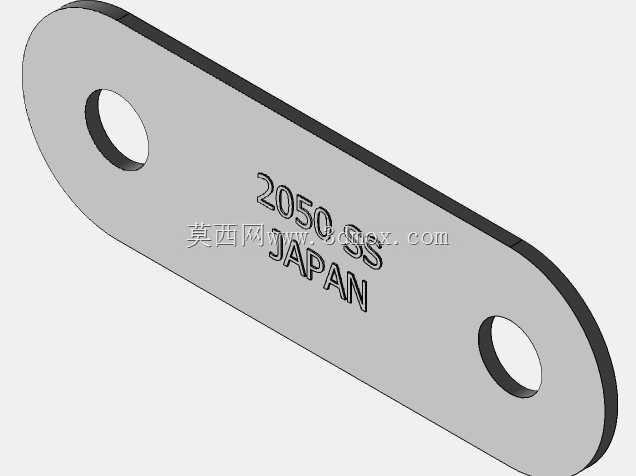

　　当链节与链轮轮齿啮合时，滚子会沿轮齿齿面滚动，将滑动摩擦转化为滚动摩擦，大幅降低啮合过程中的磨损与运行噪音，同时在输送工况下，滚子可以直接与输送轨道面接触，支撑整个链条及上方承载的物料重量，避免链板直接与导轨摩擦造成的快速损耗。设计过程中针对不锈钢材质的特性做了尺寸公差适配，因为不锈钢的塑性变形量与普通碳钢有差异，过盈配合的压装量比碳钢链条低15%左右，避免压装过程中链板孔出现微裂纹影响整体疲劳强度，链板的外形采用了腰形等强度设计，链板孔周边的应力集中区域做了圆弧过渡处理，经过有限元应力校核，在额定拉伸载荷下，链板孔边的最大应力低于材料屈服强度的60%，能满足长期交变载荷下的使用寿命要求。从安装边界来看，

　　这款链节适配的链轮齿形符合双节距滚子链的啮合标准，链轮齿沟圆弧半径与滚子外径的间隙控制在0.2-0.5mm之间，保证啮合过程中不会出现卡滞或跳齿问题，安装时相邻链节的铰接转动灵活度需要逐一检查，整链安装后的初始下垂度控制在两链轮中心距的1%-2%，过紧会增大运行阻力加速磨损，过松则容易在启动或负载突变时出现跳齿脱链问题。在实际应用场景中，这种不锈钢滚子链可以直接接触含水、弱腐蚀的物料，不需要额外做镀锌或涂层防锈处理，日常维护只需要定期用食品级润滑脂对铰链副进行润滑即可，相比普通碳钢链条，在潮湿工况下的使用寿命能提升3倍以上，在烘焙生产线的烤盘输送、日化产品的装箱线输送、化工颗粒物料的斗式提升等场景中都有广泛应用，

　　设计时还考虑了链节的可替换性，单个链节损坏时可以通过专用拆链器拆卸销轴更换损坏节段，不需要更换整根链条，大幅降低了设备运维的成本与停机时间。链板的表面做了钝化处理，没有尖锐的毛刺棱角，避免在输送过程中刮伤物料或操作人员，滚子的端面与内链板之间保留了0.1mm左右的轴向间隙，避免运行过程中因热胀冷缩出现滚子卡滞的问题，销轴的两端采用了铆头处理，铆头的成型压力经过严格控制，既保证销轴不会从外链板脱出，又不会因为铆接过紧导致内外链板转动卡滞。
