台式螺旋夹紧管子台虎钳结构设计

　　在管道预制、现场安装、五金维修、水暖施工等作业场景中，管材的固定夹持是开展切割、套丝、坡口加工等工序的核心前提，这类作业对夹持装置的刚性、夹紧力稳定性、操作便捷性都有明确的工程要求，本次呈现的台式螺旋夹紧管钳，正是针对圆形管材夹持需求开发的专用工装结构。从实际使用场景来看，这类装置多固定在钳工工作台、预制加工工位的台面上，适配金属管材、硬质塑料管材等圆形截面工件的装夹，区别于普通手用管钳的手动持握操作，台式结构的设计核心是通过底座的刚性固定，抵消加工过程中的切削力、扭矩载荷，避免工件移位带来的加工精度偏差甚至安全隐患。

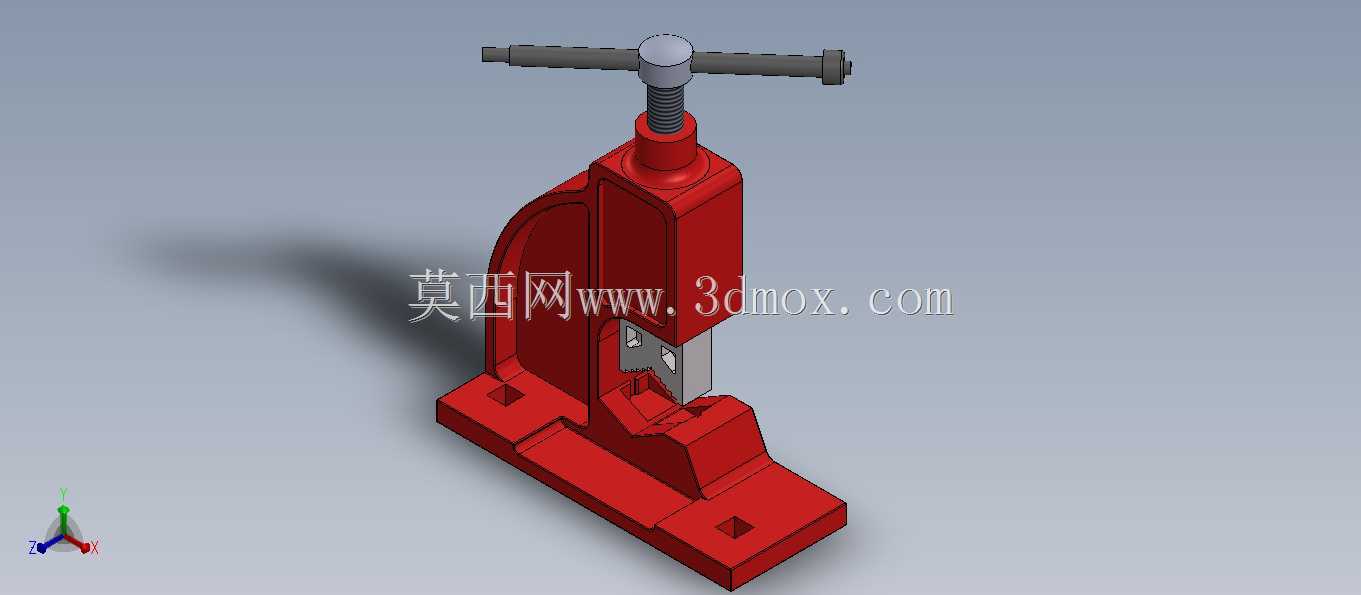

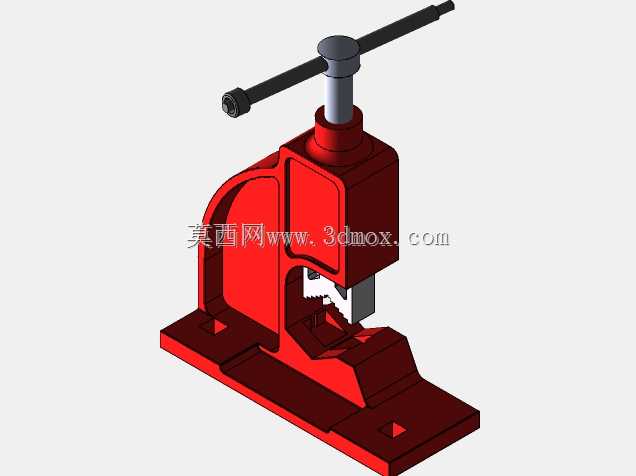

　　从功能特性层面拆解，该结构采用螺旋副作为夹紧力的施力来源，顶部的T型操作杆可通过手动旋转带动丝杆轴向进给，推动活动压块向固定钳口方向移动，逐步抱紧放置在钳口工位的管材。钳口位置设计有带齿纹的夹紧块，齿纹方向与管材轴向垂直，能够在夹紧过程中嵌入管材表层，增大接触摩擦力，即便承受套丝、切割过程中的周向扭矩，也不会出现管材打滑转动的问题。丝杆与顶部支座之间采用螺纹传动配合，具备自锁特性，当夹紧力达到作业需求后停止旋转操作杆，螺旋副的自锁效应可维持夹紧力稳定，不会因为加工过程中的振动出现松脱，无需额外增加锁紧机构即可满足长时间作业的装夹可靠性要求。

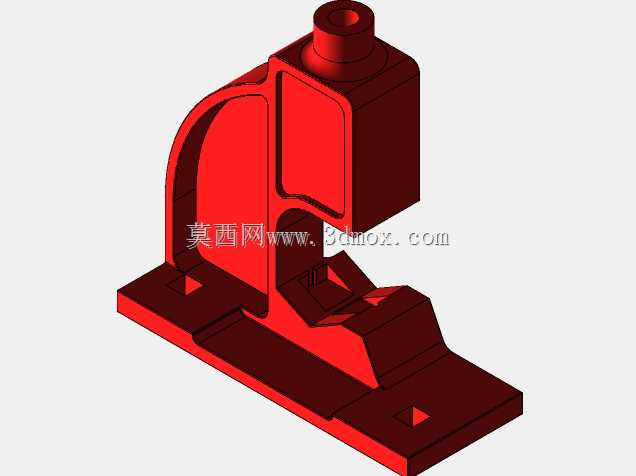

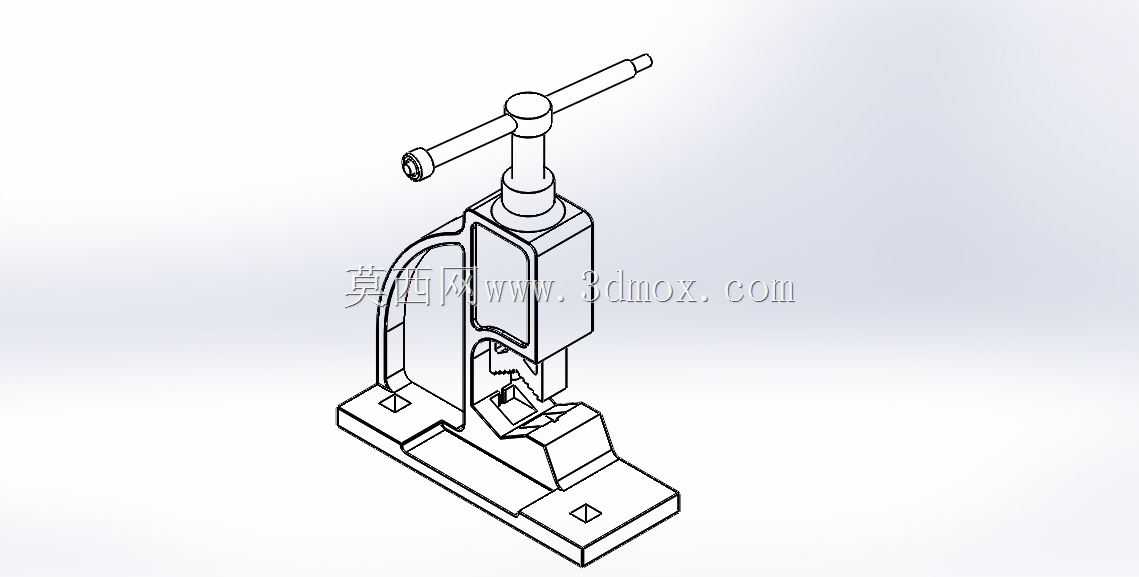

　　设计思路上，整体结构采用C型开式机架作为承载主体，C型开口的空间预留了足够的管材穿入空间，可适配一定直径范围内的管材装夹，无需针对不同管径更换复杂的适配配件。底座部分设计为带安装孔的平板结构，四个安装孔分别布置在底座的四个角位，可通过螺栓组件将整个装置牢固固定在工作台面上，安装边界的设计充分考虑了常规钳工台的安装孔位通用尺寸，安装时无需对工作台做特殊改造，适配多数加工工位的安装条件。机架主体采用一体式铸造结构的设计逻辑，承载路径从钳口受力位置直接传导至底座安装面，整体刚性充足，可承受较大的夹紧力与加工载荷，不会出现机架变形导致的夹持精度下降问题。

　　从操作逻辑来看，作业时先将管材放置在固定钳口的V型支撑位上，V型结构可自动对中不同直径的圆形管材，保证管材轴线与钳口的垂直精度，方便后续切割、套丝工序的定位找正。旋转顶部T型杆带动丝杆下行，推动活动压块接触管材外壁后逐步施加夹紧力，根据管材材质、加工载荷的大小调整夹紧力度，避免薄壁管材被夹变形的同时，保证足够的夹持摩擦力。加工完成后反向旋转操作杆，带动活动压块上行松开工件，即可取出完成加工的管材，整个操作流程无需额外辅助工具，单人即可快速完成装夹与拆卸动作，适配批量管道预制的作业节奏。

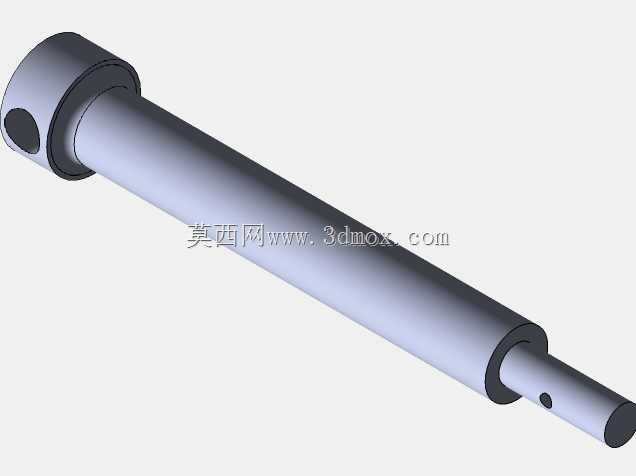

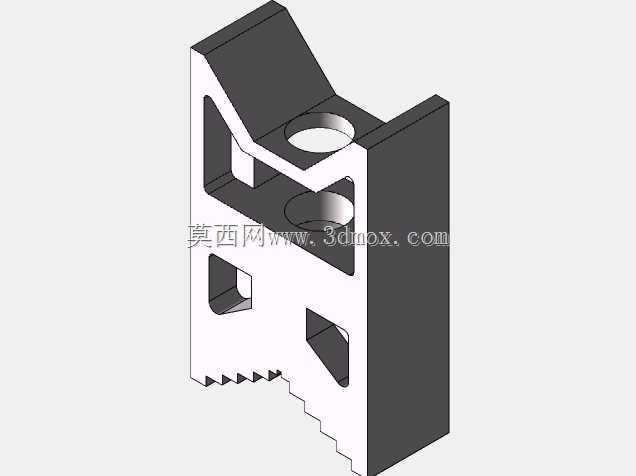

　　结构细节上，活动压块与丝杆端部采用活动连接设计，夹紧过程中压块可根据管材外壁的弧度自适应调整角度，保证钳口齿纹与管材外壁的接触面积最大化，避免局部应力集中夹伤管材表面，同时也能进一步提升夹持的稳定性。丝杆表面采用梯形螺纹设计，相比普通三角螺纹具备更高的承载能力与耐磨性能，长期频繁使用下的磨损量更小，可维持较长的使用寿命，日常维护仅需定期在螺纹副位置加注润滑脂，降低操作旋转阻力，减少螺纹磨损即可。机架的C型开口高度与宽度尺寸经过匹配设计，覆盖常规水暖、工业管道安装场景中常用的管材直径范围，可满足多数现场作业与预制加工的装夹需求，无需配备多台不同规格的夹持装置即可覆盖常规作业区间。

　　这类夹持装置在实际工程应用中，相比普通台虎钳的通用夹持结构，针对圆形管材的对中特性、夹持稳定性都有明显优势，不会出现台虎钳夹持圆形管材时容易打滑、夹伤管材的问题，是管道加工类工位的必备工装之一。三维建模过程中，对螺旋副的传动行程、钳口的开合范围、底座安装孔的位置尺寸都做了精准的参数化定义，各部件之间的装配间隙、运动干涉都经过校验，活动压块的全行程运动无卡滞，装配关系符合实际加工与装配的工艺要求，可直接用于工装加工的图纸输出、作业培训的结构演示，也可作为同类夹持工装设计的参考结构，根据实际作业的管材直径范围、载荷需求调整对应尺寸参数，快速衍生出适配不同工况的专用夹持装置。
