小直径线缆手动剥铜作业装置结构

　　在废旧线缆回收、电子线束加工的零散作业场景里，这类手动驱动的剥线装置，主要适配直径偏小的单股、多股细线缆外皮剥离作业，核心作用是在不损伤内部铜芯的前提下，切开线缆外层的PVC、橡胶绝缘护套，方便作业人员快速取出内部铜质导体，相比大型全自动剥线设备，它不需要外接电源、气源，整体结构紧凑，适合小型废品回收点、电子维修门店、线束加工散户的小批量、多规格细线缆处理需求，也可作为野外布线作业时的现场线缆处理辅助工具。

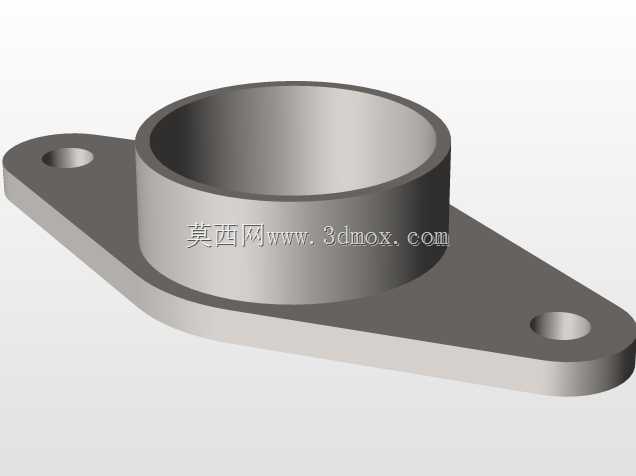

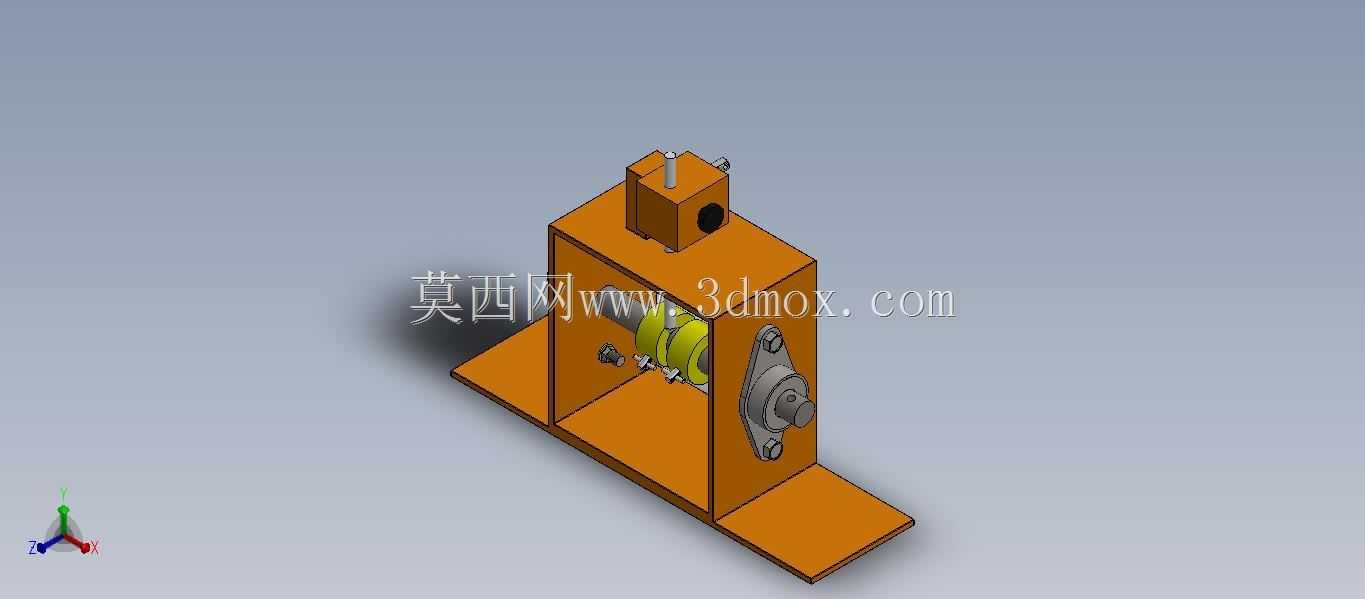

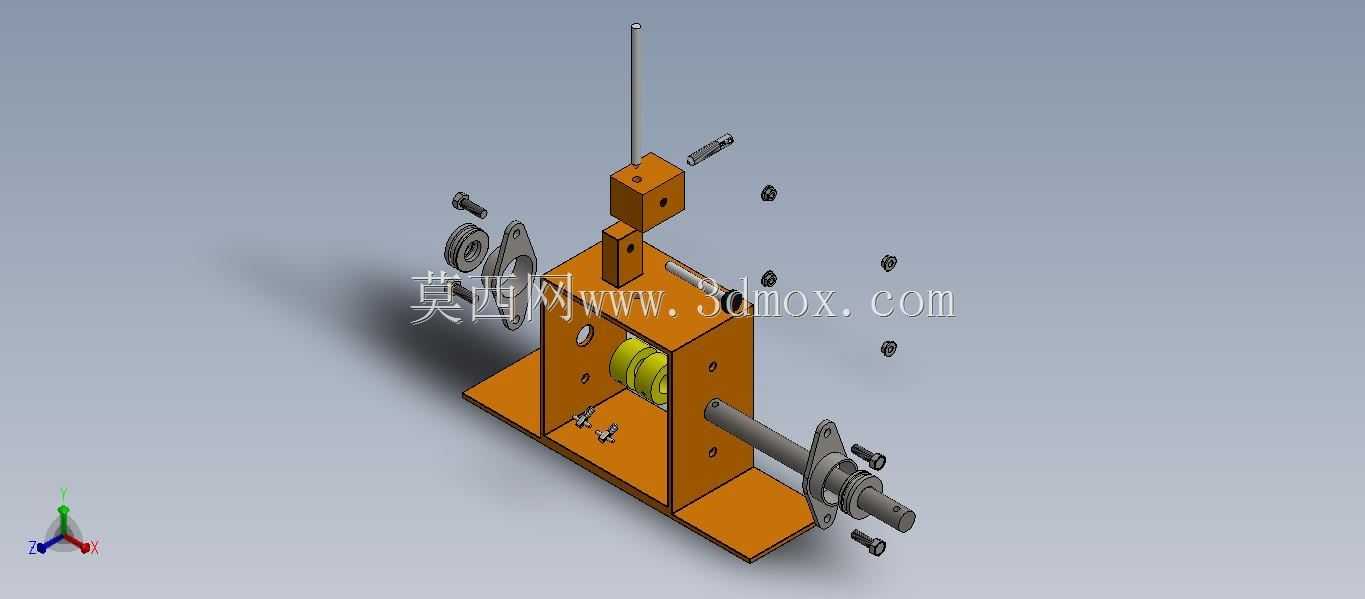

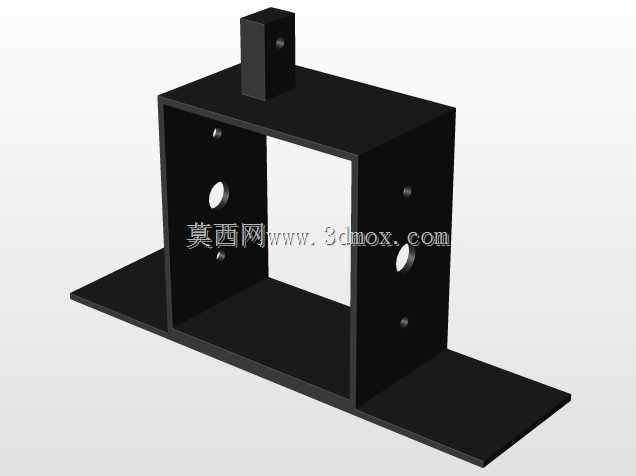

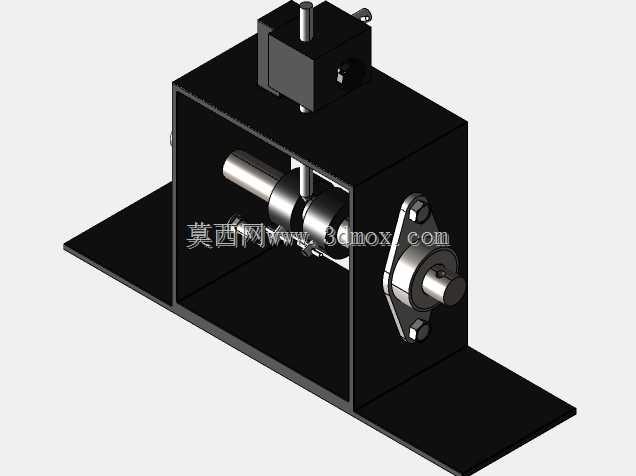

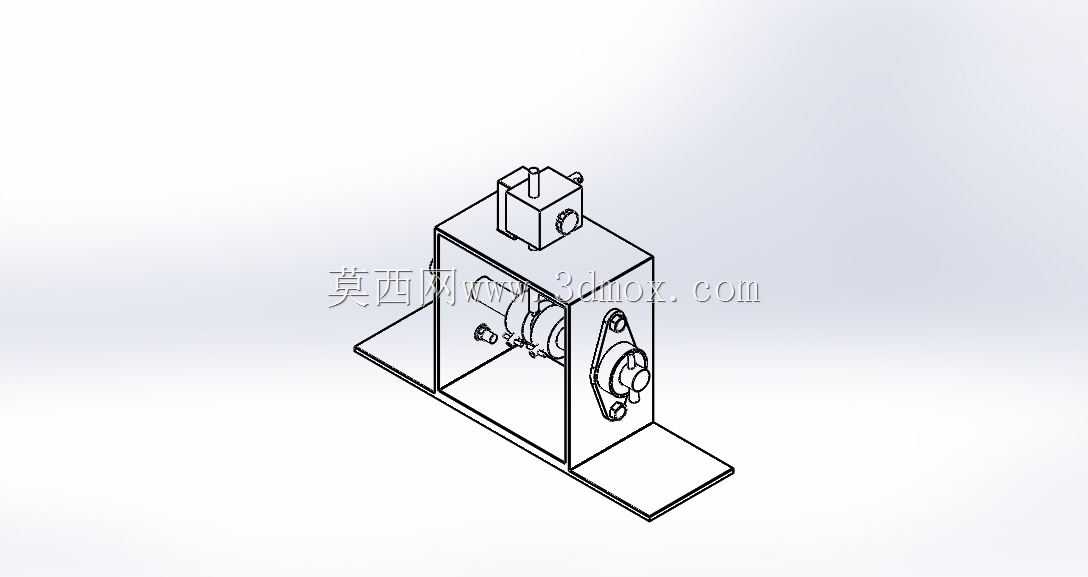

　　从功能实现逻辑来看，装置采用立式框架承载结构，底部设置带安装孔的平板式底座，作业时可通过螺栓将底座固定在工作台面，也可搭配快速夹具临时装夹，避免手动操作时设备移位影响剥线精度；框架中部设置可调式进线导向座，带V型定位槽的导向块可根据线缆直径调整压紧间隙，保证线缆送入时轴线与切刀位置重合，不会出现切偏、切深不足或者切伤铜芯的问题；切刀组件采用单刃可调式结构，刀架通过螺纹副调节伸出长度，适配不同厚度的线缆外皮，作业时摇动手轮带动送料滚轮转动，靠滚轮与线缆外皮的摩擦力将线缆匀速送入，经过切刀位置时外皮被纵向切开，线缆送出后作业人员可直接将切开的外皮与铜芯分离，完成剥线作业。

　　设计过程中优先考虑手动操作的施力合理性，手轮安装位置距离底座操作面的高度符合成年作业人员坐姿操作的手臂施力角度，摇动手轮的阻力经过传动结构优化，单手握持即可完成送料操作，不需要施加过大的轴向推力；整体框架采用板材折弯拼接结构，在保证结构刚性的前提下尽可能压缩整体体积，整体安装边界控制在小型工作台可容纳的范围内，不需要占用过大的作业空间；传动部位的滚轮采用耐磨橡胶材质，既可以提供足够的送料摩擦力，又不会压伤线缆内部的铜芯，针对不同线径的适配调整，全部采用手拧螺钉、旋钮结构，不需要额外使用扳手等工具，切换不同规格线缆处理时的调整时间可控制在数十秒内，适配零散作业时频繁换线的使用需求。

　　从结构细节来看，装置的切刀位置设置了透明防护挡板，避免作业过程中切下的外皮碎屑飞溅，同时也能防止作业人员手指误触切刀造成伤害；所有转动配合部位都设置了简易的含油轴承衬套，长期手动操作下也不会出现卡滞、磨损过快的问题，维护时只需要定期在转动部位加注少量润滑脂即可，不需要复杂的拆解保养；进线端的导向口做了喇叭口倒角处理，线缆穿入时不会被锐边刮伤外皮，也能降低穿线的对准难度，即使是没有操作经验的人员，也能快速上手完成剥线作业。

　　这类手动剥线装置的剥线直径覆盖常见的细线缆范围，从0.5平方到6平方的单股铜芯线、常规多股软线都可以通过调整切刀深度和导向间隙完成处理，相比普通的剥线钳，它的剥线长度不受钳口尺寸限制，可处理长段线缆的连续剥皮作业，作业效率远高于手动用钳子、壁纸刀剥皮的方式，同时也能避免手动持刀剥皮时容易出现的割伤手指、切伤铜芯的问题，在小批量细线缆处理场景下的实用性非常突出。
