对开夹紧式套筒联轴器结构设计

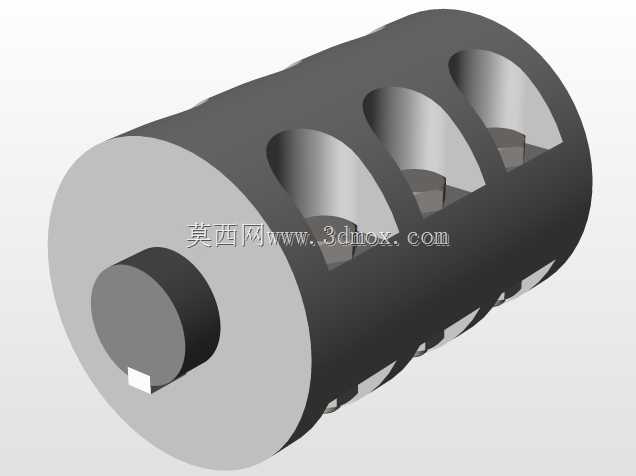

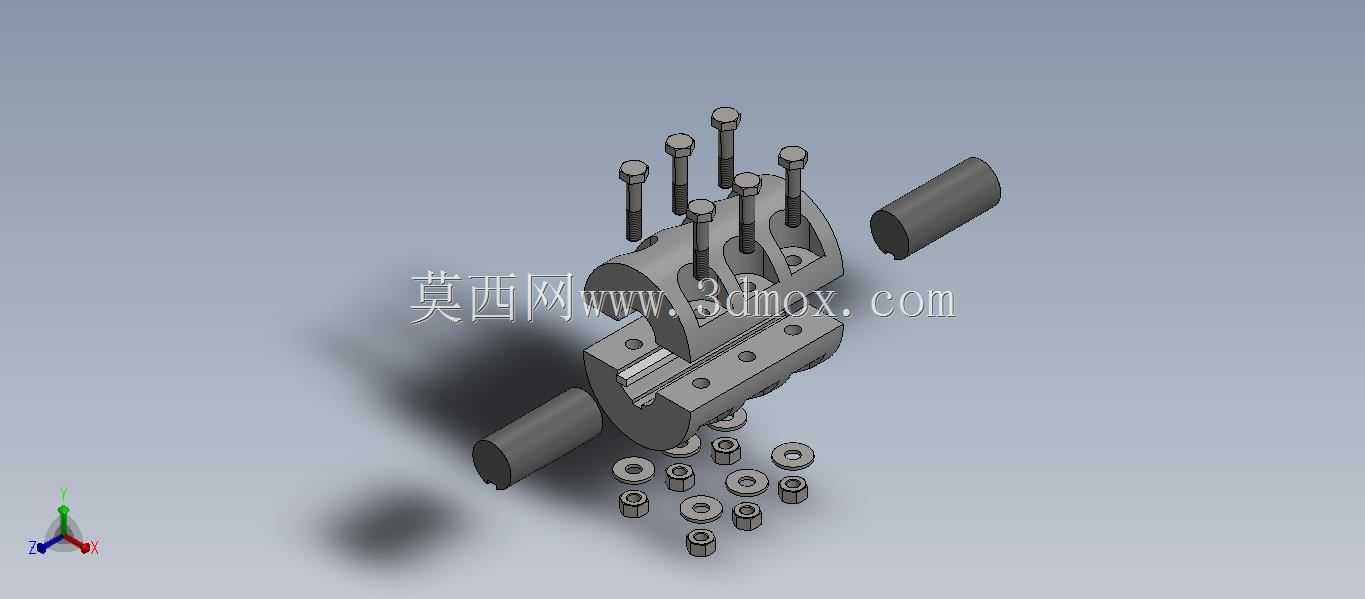

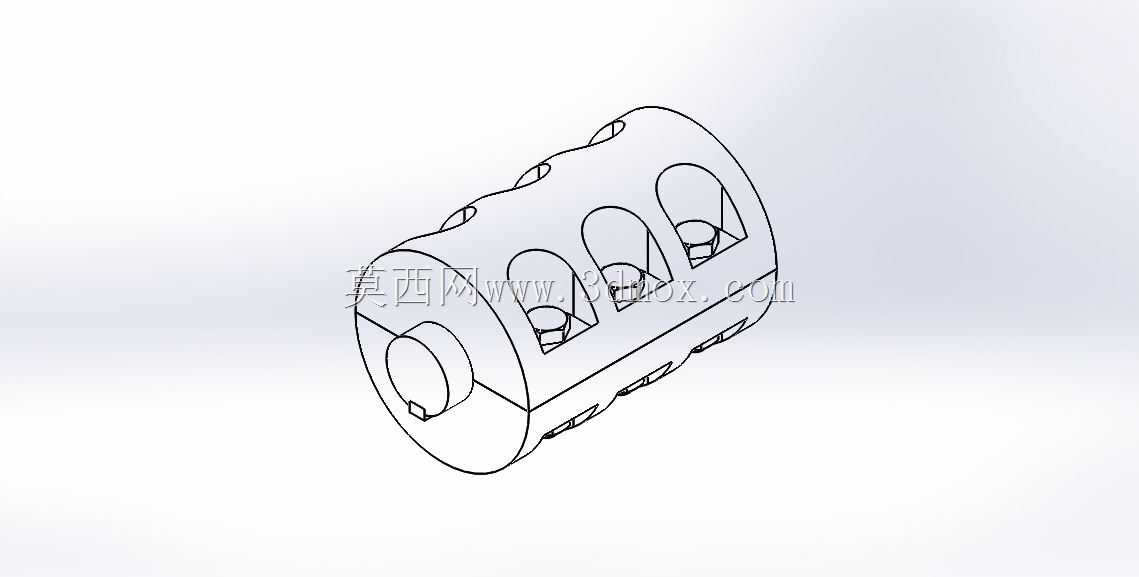

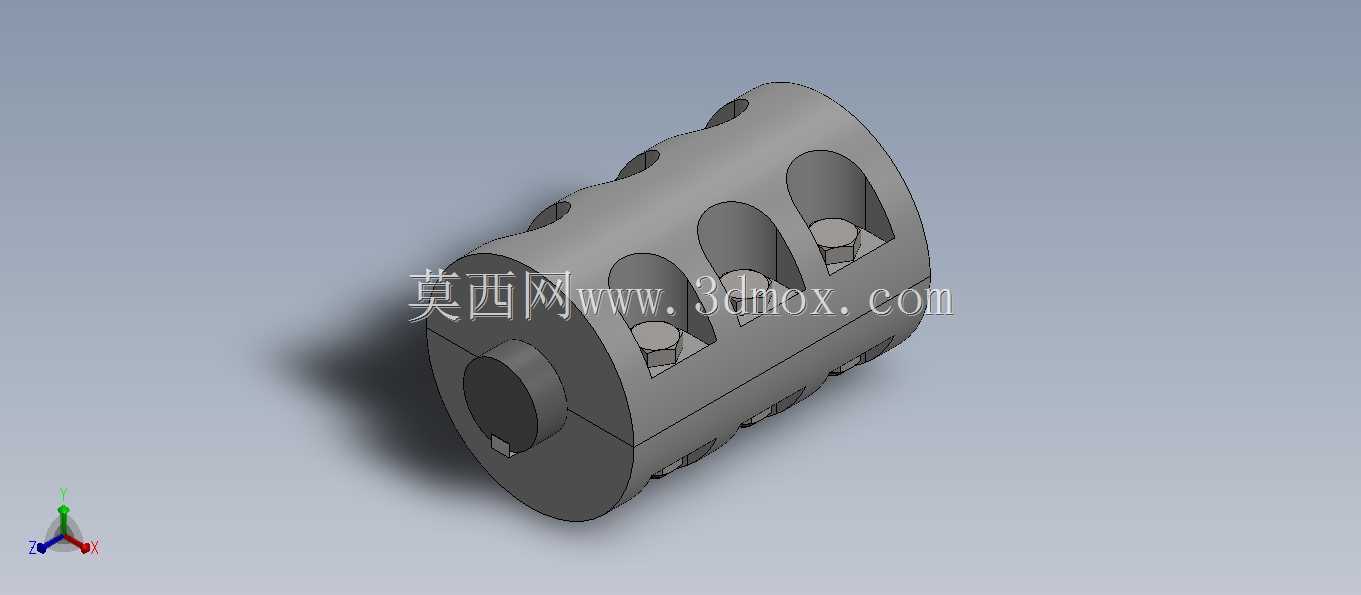

　　在中小功率传动系统的轴系连接场景里，这类对开结构的套筒联轴器一直是装配空间受限工况下的常用选择，区别于整体式套筒需要轴向窜动轴段完成装配的局限，分体式的结构可以在不挪动两端传动部件的前提下完成拆装，这点在后期设备维护、易损件更换的场景里优势格外明显，比如输送线辊道、小型风机组、轻工包装设备的动力输出端，经常会遇到两端轴已经固定在轴承座上、没有轴向装配余量的情况，这时候整体式套筒根本无法套装，而这种沿轴向剖分的两半结构，直接扣合在两根待连接轴的对接位置，再通过紧固件锁紧即可完成安装，能大幅缩减现场运维的拆装工作量。从功能实现逻辑来看，这类联轴器属于刚性联轴器范畴，本身不具备补偿两轴相对偏移的能力，

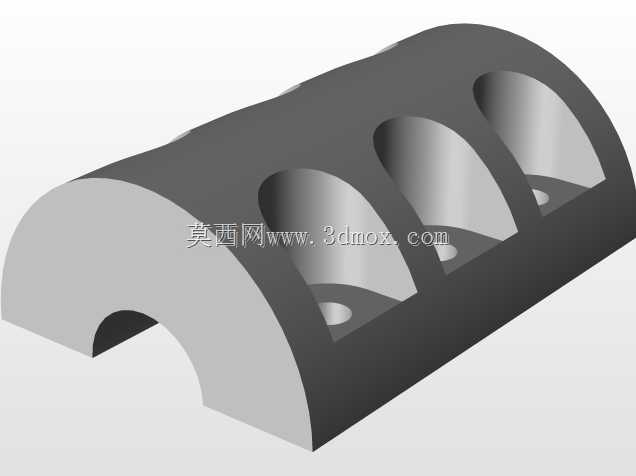

　　所以选型应用时对两端轴的对中精度要求较高，通常要将两轴的径向偏移量控制在0.05mm以内、角向偏移不超过0.05°/100mm，否则会在轴颈位置产生额外的附加弯矩，加剧轴承的磨损甚至出现轴段疲劳断裂的问题。设计这类结构时，首先要确定套筒的内孔直径匹配待连接轴的轴径，套筒的整体长度通常取轴径的2.5到3倍，保证和轴段有足够的配合接触面积，避免锁紧后出现轴和套筒之间的相对转动；剖分面的位置要避开锁紧螺纹孔的中心线，两半套筒的剖分结合面要做0.1到0.2mm的间隙设计，这样当紧固件拧紧时，套筒能产生足够的弹性变形抱紧轴颈，靠结合面的摩擦力传递扭矩，而不是单纯依赖紧定螺钉的顶紧力，

　　这点是很多新手设计时容易忽略的细节——如果剖分面完全贴合没有预留锁紧间隙，哪怕螺钉拧到屈服强度，套筒内孔和轴之间也无法产生足够的抱紧力，传动时很容易出现打滑滚键的问题。套筒上的锁紧孔通常分两排交错布置，沿轴向均匀分布在两个半套筒上，靠近两端的孔位距离套筒端面的距离要控制在轴径的0.8倍左右，避免端部抱紧力不足导致轴头晃动；内孔和轴的配合公差选H7/h6即可，不需要过盈配合，因为最终的抱紧力是靠锁紧后的变形提供的，过盈配合反而会提升装配难度，失去分体结构的便捷性优势。安装边界方面，这类联轴器的径向尺寸比凸缘联轴器更小，不需要在轴端加工法兰盘的安装位置，也不需要预留螺栓穿装的径向操作空间，特别适合安装位置紧凑、径向空间受限的传动部位，

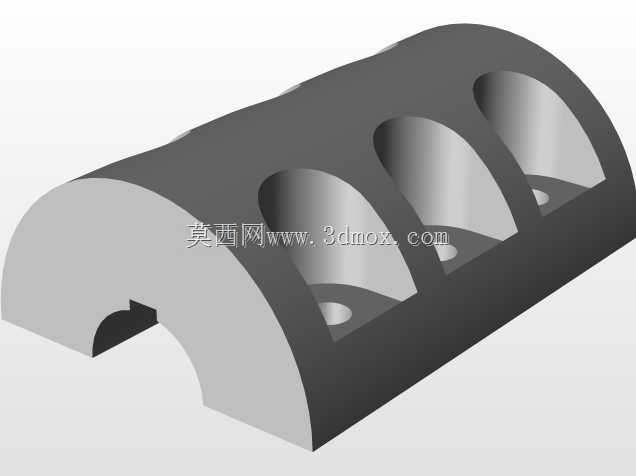

　　比如小型食品机械的传动箱内部、自动化生产线的窄幅辊道传动组，外径尺寸通常控制在轴径的1.8到2倍之间，比同扭矩规格的凸缘联轴器径向尺寸小30%左右。另外设计时要注意套筒的内孔两端要做1×45°的倒角，方便扣合安装时对准轴颈，也能避免锐边划伤轴表面；所有锁紧螺钉的规格要统一，尽量选用内六角圆柱头螺钉，沉孔深度要保证螺钉拧紧后头部不高出套筒外圆表面，避免运转时剐蹭周边的防护结构。这类联轴器传递的扭矩范围和轴径直接相关，比如轴径30mm的规格，正常锁紧状态下可以传递150N·m左右的扭矩，能覆盖大部分中小功率的传动需求，而且因为没有弹性元件、没有相对滑动的摩擦副，只要锁紧力足够，传动过程中没有回程间隙，传动精度保持性好，也不需要定期维护润滑，在对传动同步性有一定要求的低速传动场景里适用性很强。需要注意的是，因为是刚性连接结构，这类联轴器不能用在有冲击振动的重载传动场景，也不能用于两轴对中精度无法保证的安装位置，否则很容易出现紧固件松动、轴段断裂的故障；如果应用在有正反转切换的工况下，还可以在轴颈和套筒内孔之间增加平键辅助传扭，进一步提升传动可靠性，避免频繁正反转导致的抱紧力衰减打滑。
