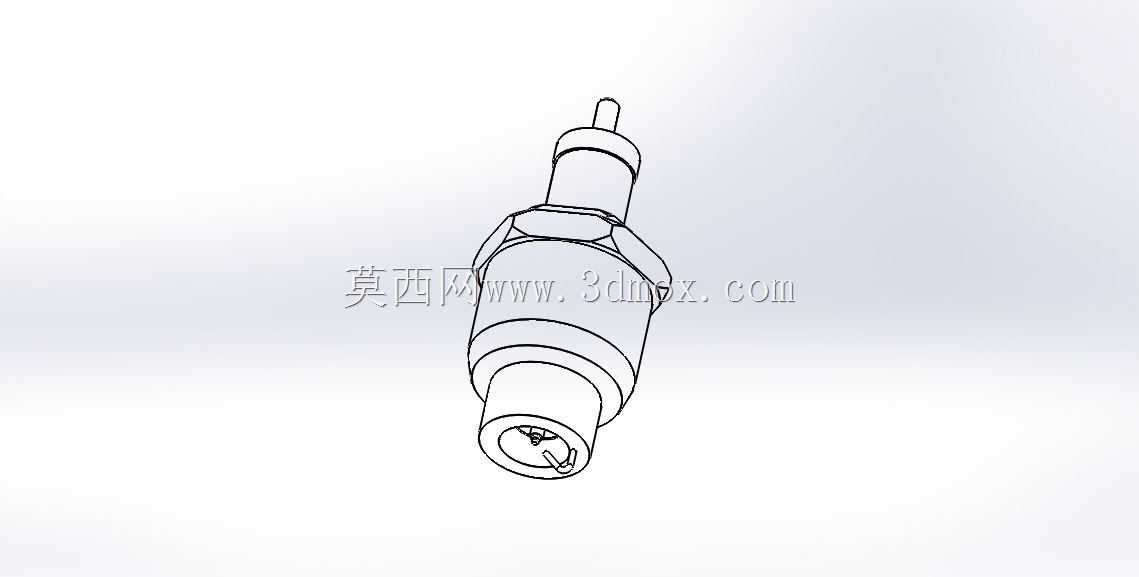

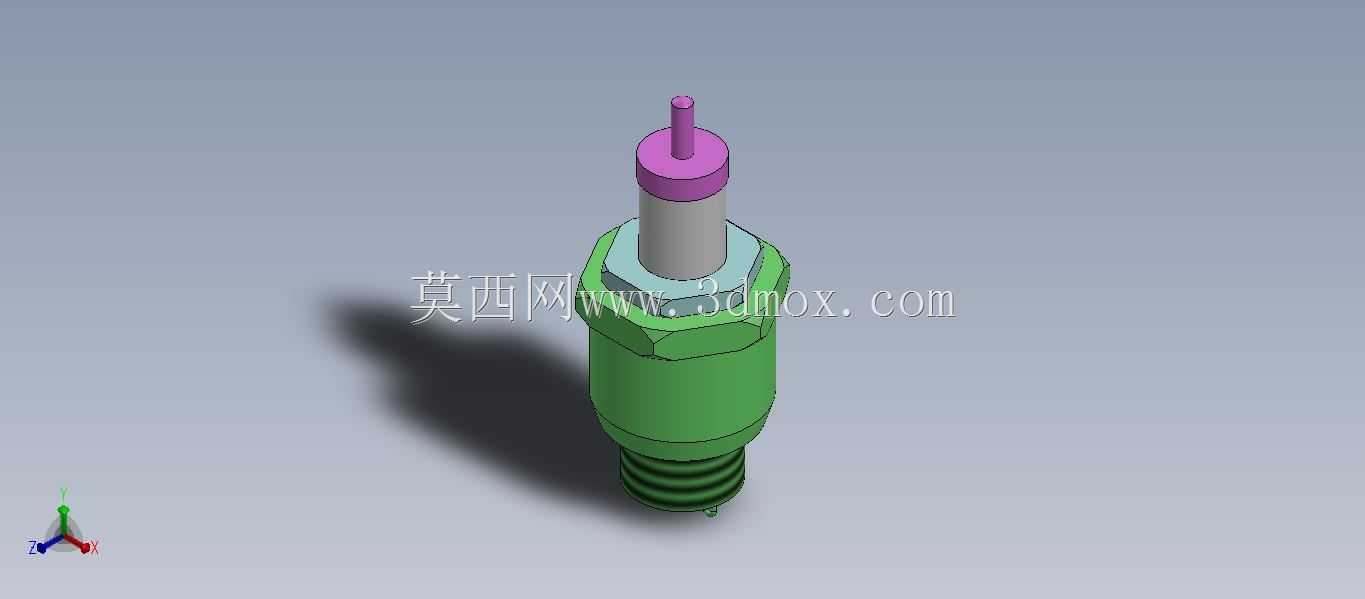

火花点火发动机用火花塞结构三维数模

　　在往复式火花点火内燃机的整机配套体系中，火花塞是直接决定缸内燃烧起始时刻、影响整机动力输出稳定性与燃油转化效率的核心易损零部件，其三维建模过程需要完全贴合实际装车的安装边界、功能分区与工况适配要求，不能仅做外观层面的曲面堆砌。从实际装车场景来看，这类部件广泛适配小排量通用汽油机、乘用车汽油机、小型通用动力机械等采用火花点火方式的动力设备，安装位置位于气缸盖的燃烧室顶部，一端暴露在缸内高温高压的燃烧环境中，另一端连接高压点火线束，承担着将高压脉冲电能转化为电极间电火花、点燃气缸内被压缩的油气混合气的核心作用，一旦点火间隙偏差、密封失效或者绝缘性能不足，会直接导致缺缸、动力下降、油耗飙升甚至无法启动的故障。

　　建模过程中首先要明确各功能段的尺寸边界与安装配合要求：最下端的电极段需要伸入燃烧室指定深度，侧电极与中心电极的点火间隙需要符合常规量产机型的通用设定，既不能过宽导致点火能量不足无法击穿混合气，也不能过窄导致电极烧蚀过快缩短使用寿命；电极段往上的螺纹安装段，需要匹配气缸盖上通用的火花塞安装螺纹规格，螺纹段长度要严格对应缸盖厚度，避免伸入过长撞击活塞顶部，或者伸入过短导致点火位置偏离燃烧室中心、降低燃烧效率；螺纹段上方的六角拧断段，尺寸要匹配标准火花塞套筒的对边宽度，方便装配时施加标准扭矩，同时六角段与螺纹段之间设计有密封垫圈安装位，建模时预留了密封件的压缩空间，保证装配后缸内的高压燃气不会从安装螺纹缝隙泄漏。

　　再往上的主体绝缘段，采用了大直径的多段阶梯圆柱结构，外层的金属壳体承担散热与结构支撑作用，内部的陶瓷绝缘部分要实现中心电极与金属壳体之间的高压绝缘，避免高压电在到达电极前出现爬电、漏电的问题；最顶端的接线柱段，采用小直径圆柱加顶部限位凸台的结构，用来卡接高压点火线的接头，保证车辆运行过程中出现振动时，点火线束不会松脱断电。整个模型的各段同轴度需要严格控制，因为实际生产中火花塞属于高精度装配部件，各段的同轴度偏差会直接导致安装时螺纹偏扣、电极位置偏移，影响点火效果。

　　从结构设计的逻辑来看，建模时特意区分了不同功能区域的材质对应结构：金属壳体部分做了表面滚花与六角棱边的细节处理，还原实际冲压成型的壳体特征；绝缘陶瓷部分做了光滑的柱面处理，对应陶瓷件高温烧结后的表面形态；电极部分做了端部的细小特征还原，区分中心电极与侧电极的位置关系；顶部接线柱的绝缘护套部分做了不同的色彩分区，方便在装配仿真时快速识别部件。整个模型的安装边界完全参照通用量产火花塞的实际尺寸设定，可直接用于内燃机原理教学演示、发动机维修培训的拆装仿真、小型通用动力机械的整机装配干涉检查，也能作为点火系统结构设计的参考基准，帮助设计人员快速核对缸盖安装位的空间余量、套筒操作的空间是否充足，避免在整机设计阶段出现安装干涉、工具无法操作的问题。在做装配仿真时，还可以基于这个模型模拟火花塞的拧入过程，核对螺纹配合长度、密封垫圈的压缩量是否在合理区间，保证装配后的密封性能与点火位置精度。
