阀门配套用填料函密封结构设计

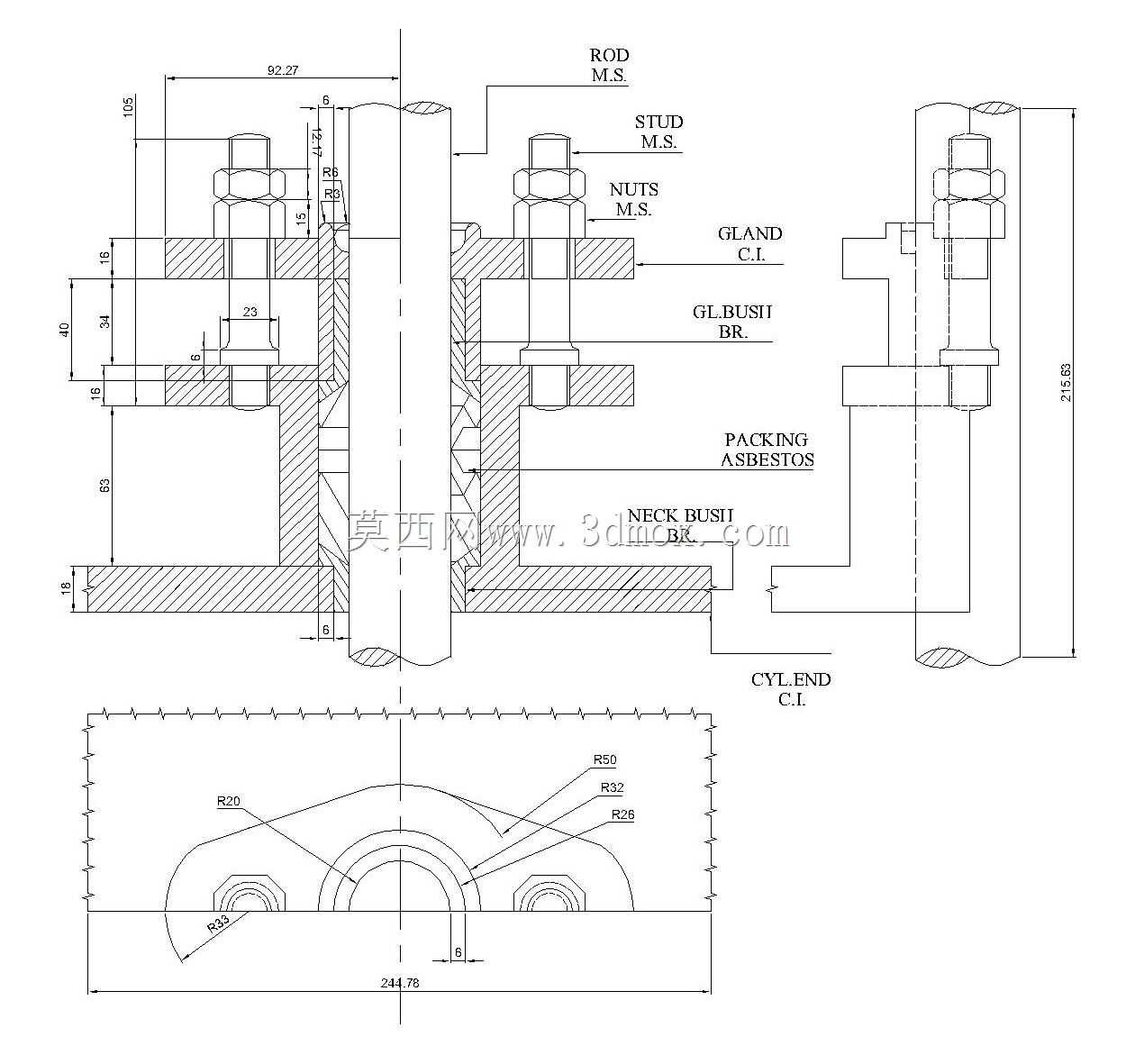

　　在流体输送管路系统的截断、调节类设备中，阀杆与阀盖之间的动密封环节直接决定设备的外漏风险等级，填料函作为该位置的核心密封承载结构，广泛应用于截止阀、闸阀、调节阀等多类需要阀杆做往复或旋转动作的阀门产品中，同时也可适配泵类、反应釜搅拌轴等存在贯穿轴动密封需求的工业设备场景。这套填料函结构采用对开式压盖配合双头螺柱压紧的设计形式，整体沿阀杆轴线对称布置，核心密封腔开设在函体内部，可填充石棉类成型填料，也可根据实际工况更换为柔性石墨、聚四氟乙烯等不同材质的密封填料，适配不同温度、压力、介质特性的使用场景。从结构功能来看，函体下端设置的颈部衬套直接与阀杆形成小间隙配合，既可以为阀杆提供径向支撑，避免阀杆动作过程中出现偏摆导致填料受力不均，

　　也能阻挡管路内的介质直接冲刷填料层，延长填料的使用寿命；中部的填料腔为等径直腔结构，填料装入后可在压盖的轴向压力作用下产生径向形变，紧密贴合阀杆外圆与函体内壁，阻断介质沿配合间隙向外泄漏的路径；上端的填料压盖采用对开式结构，无需完全拆卸阀杆上的连接部件即可完成压盖的拆装，大幅降低现场填料更换的维护难度，压盖与填料接触的端面设置有导向倒角，压紧紧固过程中可将轴向压力均匀传导至填料端面，避免局部压应力过大导致填料异常磨损。整套结构的紧固采用等长双头螺柱配合六角螺母的形式，螺柱一端拧入函体上端的预设螺纹孔内，另一端穿过压盖的螺栓过孔后通过螺母锁紧，锁紧过程中可通过两侧螺母的进给量控制压盖的压紧力，既保证填料有足够的密封比压，

　　又避免压得过紧导致阀杆动作阻力过大、填料过早磨损失效。从安装边界来看，函体下端与阀盖的配合止口设置有定位台阶，安装时可直接嵌入阀盖的对应安装槽内，保证函体与阀杆的同轴度，配合位置可根据需求加装密封垫片实现静密封；压盖的法兰轮廓为带圆弧过渡的对称结构，两侧螺栓孔的中心距、函体的总轴向长度、填料腔的内径与深度、压盖的压入段长度等尺寸均经过匹配校核，可适配对应直径规格的阀杆安装需求，安装时无需对函体或阀盖进行二次加工即可直接装配。在实际工况应用中，这类填料函结构可承受常规中低压管路的密封压力，当填料出现磨损导致密封性能下降时，无需拆解阀门整体结构，只需适当拧紧两侧的螺母即可补偿填料的磨损量，快速恢复密封性能；当填料完全失效需要更换时，

　　只需松开螺母取下对开式压盖，即可掏出旧填料更换新填料，整个维护过程可在管路带压（按照安全规程泄压后）的现场完成，无需将阀门从管路上拆下，大幅降低设备运维的时间成本与人力成本。设计过程中需要重点关注几个核心尺寸的匹配：一是填料腔的内径与阀杆外径的差值，该差值决定了填料的径向压缩空间，差值过大会导致填料被挤入间隙造成损坏，差值过小则无法形成足够的密封比压；二是压盖压入段的外径与填料腔内径的配合间隙，间隙过大容易导致压盖偏斜压偏填料，间隙过小则容易出现卡涩无法顺利压入；三是螺柱的有效长度，需要保证螺母在填料完全磨损、压盖压到最低位置时仍有足够的啮合螺纹，避免螺纹脱开导致密封失效。另外，函体与介质接触的内表面、压盖与填料接触的端面均需要做适当的粗糙度处理，避免尖锐毛刺划伤填料表面影响密封效果，颈部衬套的内孔与阀杆的配合间隙需要控制在合理范围，既要保证阀杆可灵活动作，又要避免间隙过大导致填料被介质压力挤入间隙。
