3寸由壬式高压管路快接接头结构

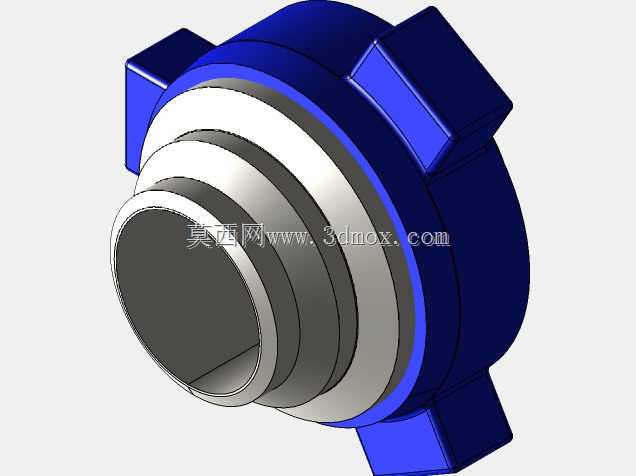

　　在油田压裂、高压泥浆输送、液压系统管路布设场景中，这类翼型由壬接头是管路快速对接的核心连接件，区别于常规法兰连接需要多组螺栓对称紧固的繁琐操作，该类接头仅需旋合外侧的翼形螺母即可完成两段管路的刚性密封对接，在需要频繁拆装、现场作业空间受限的野外管路铺设场景中，能大幅降低管路对接的操作时长，减少现场施工的工具依赖。从结构设计逻辑来看，接头采用三段式组合结构，分别为带外锥密封面的公接头、带内锥密封面的母接头，以及带四个对称凸耳的旋合锁紧螺母，公母接头的锥面密封角度经过匹配设计，在锁紧螺母旋合过程中，两个锥面会逐步压紧形成金属硬密封，部分工况下可在锥面间加装密封胶圈提升低压工况下的密封可靠性，四个对称分布的凸耳结构是为了适配现场管钳、

　　敲击扳手的操作空间，即便在接头表面沾有泥浆、油污的工况下，作业人员也能通过敲击凸耳完成大扭矩锁紧，避免常规光滑螺母在重载下出现打滑无法紧固的问题。在安装边界设计上，该3寸规格接头的对接端采用标准管螺纹与管路端部焊接或螺纹连接，接头整体轴向长度控制在同通径法兰连接长度的三分之二左右，径向最大尺寸为四个凸耳的外接圆直径，安装时仅需要预留单侧扳手操作空间即可，不需要像法兰连接那样在圆周方向预留多个螺栓的操作工位，在集成度较高的管汇台、车载压裂设备的管路布局中，能有效压缩管路系统的整体占用空间。从功能特性角度，该类接头可承受数十兆帕的高压流体冲击，锥面密封结构在管路存在一定角度偏差时仍能保持可靠密封，不会像平垫密封结构那样在管路振动、

　　压力波动下出现渗漏，接头的金属本体采用高强度合金钢材质，表面经过硬化处理，可耐受泥浆、压裂液等介质的冲刷腐蚀，在高压往复载荷作用下不会出现螺纹变形、密封面压溃的失效问题。在实际选型匹配时，需要注意同尺寸系列的由壬接头存在不同压力等级的区分，不同压力等级的接头锥面角度、螺纹螺距存在细微差异，不可混装使用，建模过程中需要严格控制公母接头锥面的同轴度公差，锁紧螺母的内螺纹与接头轴线的同轴度偏差需要控制在合理范围内，避免旋合过程中出现偏载导致密封面贴合不均匀，四个锁紧凸耳的位置需要严格对称分布，保证敲击锁紧时受力均匀，避免单侧受力导致螺母变形无法正常旋合。在管路系统装配时，公母接头对接前需要清理干净锥面的杂物、毛刺，

　　避免硬物夹在密封面间导致密封失效，锁紧螺母的旋合扭矩需要匹配对应的压力等级要求，扭矩不足会导致密封面压合不紧出现渗漏，扭矩过大则会导致螺纹变形、密封面过度压溃，缩短接头的重复使用寿命。这类接头除了在石油钻采领域大量应用，在高压清洗设备、重型液压系统、船舶管路系统中也有广泛适配，只要是需要快速拆装、承受高压流体输送的管路场景，该结构的连接形式都能比常规法兰、丝扣连接展现出更好的现场适配性。建模过程中对密封锥面的粗糙度、螺纹配合公差做了对应还原，凸耳的倒角、根部的加强结构都按照实际工程应用的受力要求做了细节处理，保证模型在做装配干涉检查、管路应力仿真时能完全匹配实际零件的物理特性，不会出现模型结构与实际零件脱节导致的仿真偏差。
