内燃机六缸凸轮轴结构设计方案

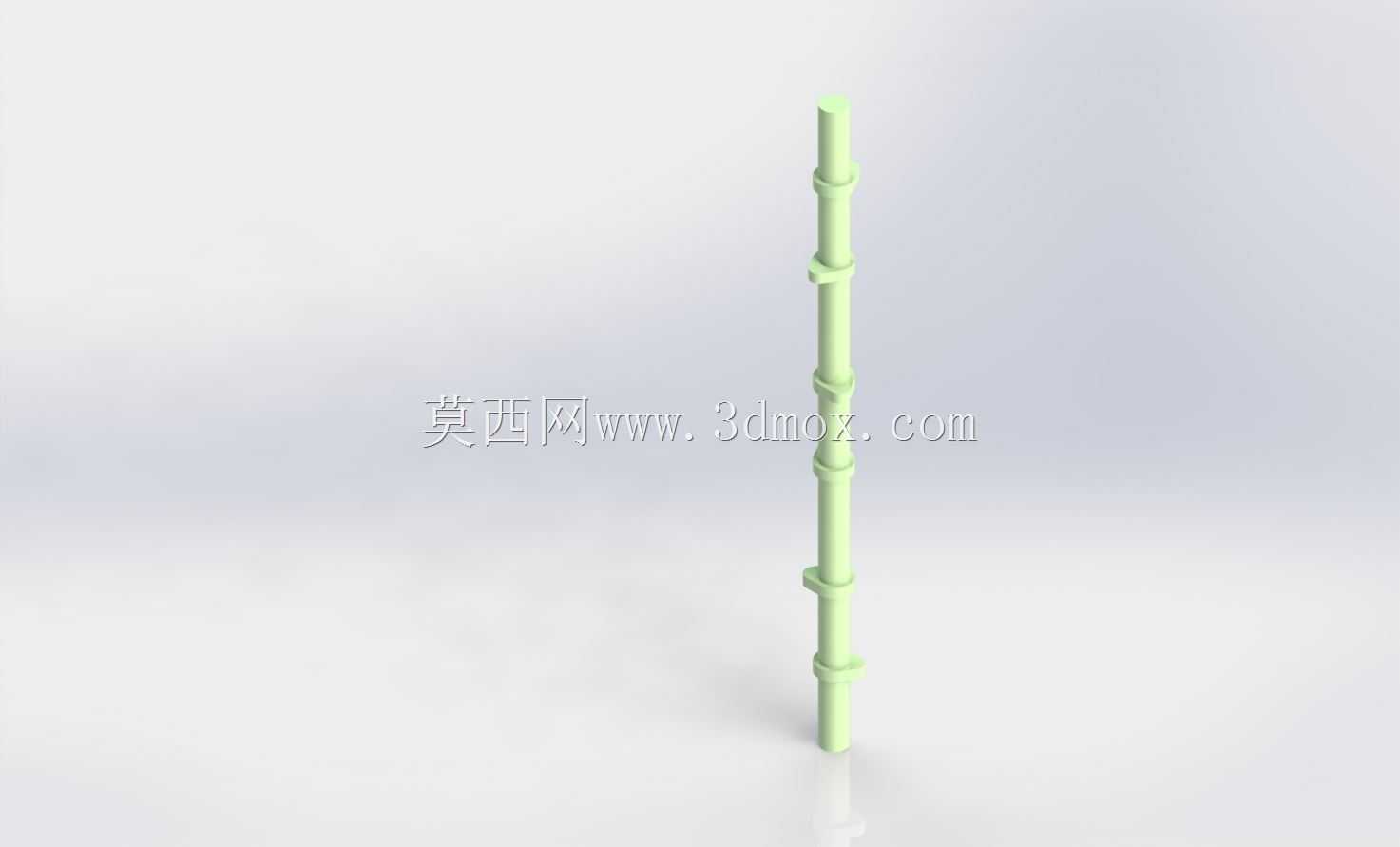

　　在直列六缸内燃机的配气机构开发流程中，凸轮轴是决定整机进排气时序、动力输出平顺性的核心传动部件，这款六缸机型配套的凸轮轴采用整体式合金结构钢锻造坯体加工而成，轴身沿轴向依次布置多组凸轮型线与支撑轴颈，整体为细长轴类结构，安装时需嵌入缸盖对应的凸轮轴轴承座孔内，前端通过正时链轮或正时皮带轮与曲轴正时端传动连接，后端可配套驱动分电器、机油泵等附属附件。从实际应用场景来看，这类凸轮轴主要适配排量在2.5L-4.0L区间的乘用车辆、轻型商用车辆的直列六缸汽油或柴油动力单元，相比四缸机型的凸轮轴，六缸机型的凸轮轴轴向长度更长，对轴身的同轴度、各凸轮型线的相位角精度要求更高，一旦加工或装配出现偏差，很容易出现配气相位错乱、气门开闭时序不对，

　　进而导致动力输出抖动、怠速不稳、油耗异常升高等问题。在设计思路层面，这款凸轮轴的各凸轮凸起轮廓是基于配气相位要求做的型线优化，每个凸轮对应一个气缸的进/排气门，六缸机型的点火间隔角为120度，因此相邻做功气缸对应的凸轮相位角也严格按照120度的间隔做周向布置，确保各缸进排气门的开闭动作与活塞的上下运行行程精准匹配，在进气行程中凸轮凸起段推动挺柱、摇臂组件压下气门，让可燃混合气或新鲜空气顺利进入气缸，排气行程中则对应打开排气门，将燃烧后的废气彻底排出缸外，而在压缩和做功行程中，凸轮的基圆段与挺柱接触，保证气门在气门弹簧作用下完全关闭，维持气缸的密封性能。从安装边界来看，这款凸轮轴的各支撑轴颈直径按照从前端到后端依次递减的尺寸设计，

　　方便装配时从缸盖前端的轴承孔顺利穿入，轴颈表面做了高频淬火处理，硬度达到HRC55-63，保证长期高速运转下的耐磨性能，轴身预留的卡槽用于安装凸轮轴止推片，限制轴系的轴向窜动量，窜动间隙通常控制在0.1mm-0.2mm区间，避免轴向窜动过大导致的相位偏移、气门撞击活塞等故障。在实际运行工况中，凸轮轴的转速是曲轴转速的二分之一，最高运行转速通常会达到3000rpm以上，因此轴身的动平衡精度也做了严格控制，整体动平衡等级要求达到G2.5以上，避免高速运转时出现轴系振动、异响，影响整机的NVH表现。不同于分体式组装凸轮轴，这款整体式凸轮轴的结构刚性更好，长期运行下不会出现凸轮片移位、相位偏移的问题，适合高负荷、高转速的动力场景，

　　轴身的润滑油道与缸盖油道对应连通，发动机运转时机油会通过油道输送到各轴颈与凸轮表面，形成稳定的油膜，降低摩擦副的磨损量，延长部件的使用寿命。在建模过程中，需要重点保证各凸轮型线的轮廓度、各轴颈的同轴度、相邻凸轮之间的相位角公差，这些参数直接决定了凸轮轴装配后能否正常实现配气功能，同时要预留出正时安装的定位标记位置，方便装配时对准正时记号，避免出现正时错装的问题。
