在乘用车动力总成的开发流程里,气缸体作为内燃机的核心承载基体,其结构合理性直接决定了整机的NVH表现、密封可靠性与长期服役寿命,这款V6布局的气缸本体,针对60度夹角V型排列的燃烧室布局做了针对性的结构优化,适配大排量自然吸气或涡轮增压动力单元的搭载需求。从实际装车场景来看,这类V6缸体多用于中高端乘用车、轻型商用客车以及部分非道路移动机械的动力单元,需要同时承受燃烧过程的爆发压力、曲轴连杆机构的往复冲击载荷,还要整合冷却水道、润滑油道的布设,兼顾缸盖连接、曲轴箱支撑、附件安装的多重接口需求。

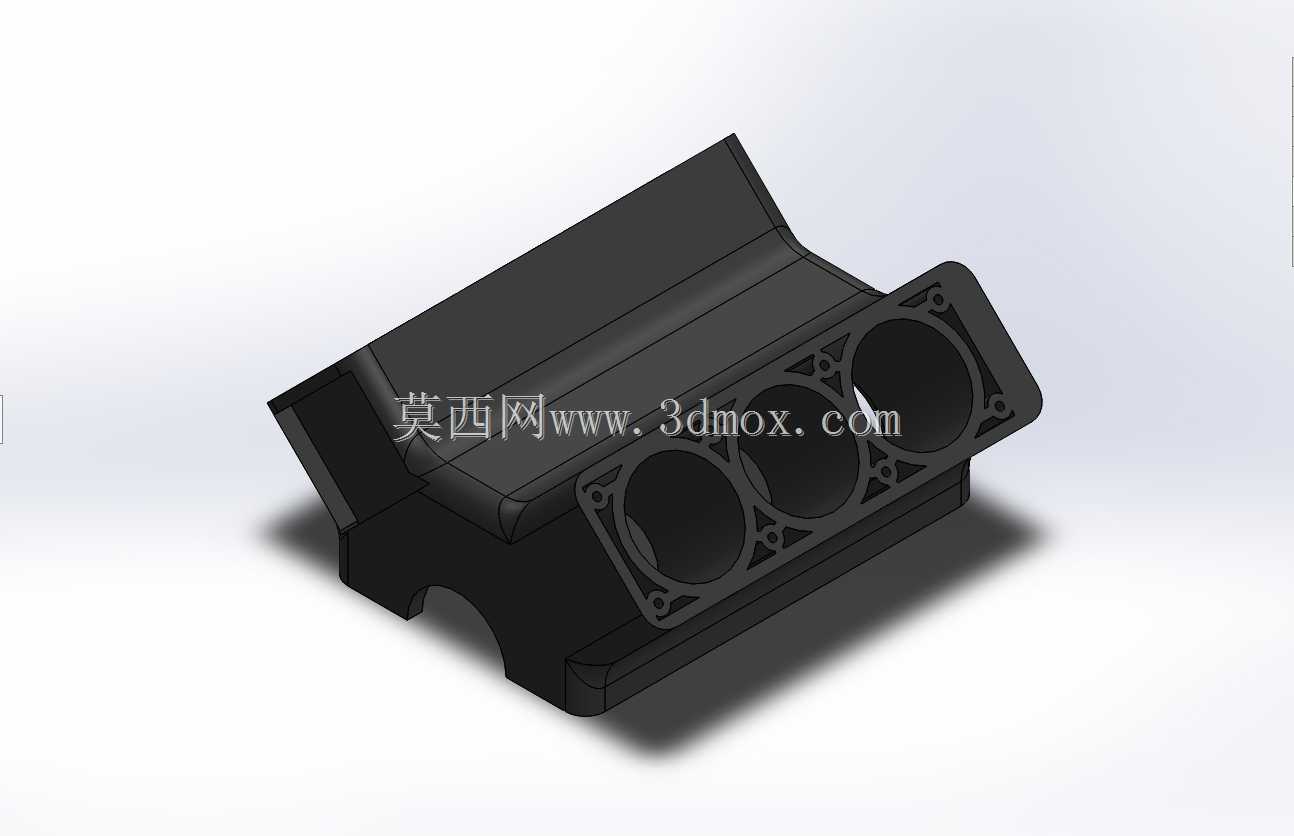

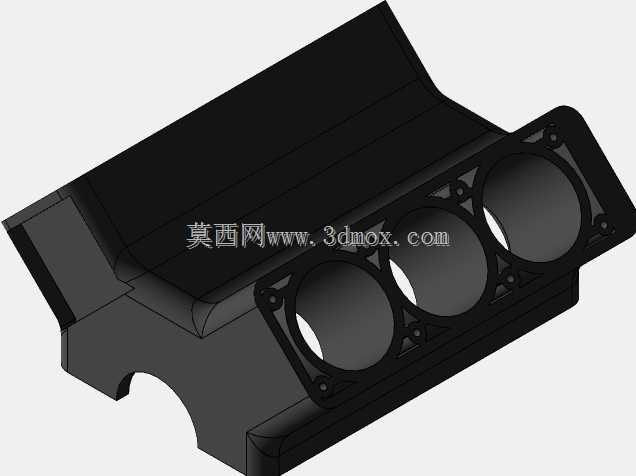

设计阶段首先要敲定的是V型夹角的精度控制,60度的夹角选择是V6机型的经典方案,能够平衡一阶、二阶往复惯性力的平衡表现,减少额外平衡轴的布置需求,降低整机自重与内部摩擦损耗。缸体的三缸列排布结构,每个缸筒周边都做了加强筋的网格化布设,从模型上可以看到缸筒外侧的镂空加强结构,这种设计不是单纯为了减重,而是在保证缸筒周向刚度均匀性的前提下,减少厚壁区域的铸造缺陷风险,同时给冷却水道留出足够的流通截面,保证高负荷工况下每个缸筒的冷却均匀性,避免出现各缸热变形不一致导致的活塞偏磨、缸垫冲蚀问题。
安装边界的处理上,缸体上端面的螺栓孔位采用了等距环绕缸筒的布局,每个缸筒周边布设4个主连接螺栓,螺栓凸台直接延伸到缸体侧壁的主加强筋上,能够把缸盖的压紧力直接传递到缸体主承力结构,避免压紧力不均导致的缸垫密封失效。缸体侧面的安装凸台预留了机油滤清器、水泵、起动机、正时链罩等附件的安装定位面,所有凸台的背面都做了加厚处理,避免附件工作时的振动导致凸台根部开裂。下部的曲轴箱支撑面采用了龙门式结构设计,相比平分式曲轴箱拥有更高的弯曲刚度,能够承受高增压工况下曲轴的冲击载荷,主轴承座的连接螺栓孔一直贯通到缸体侧壁,把轴承座的受力分散到整个缸体结构上。
从功能特性来看,这款缸体的缸筒之间没有采用连通式水道设计,而是在缸筒间预留了窄缝冷却通道,既能够保证相邻缸筒之间的冷却效果,又能提升缸间区域的结构强度,避免高压缩比工况下缸间区域出现裂纹。进气侧的缸体壁面做了平整化处理,方便进气歧管、线束支架的安装固定,排气侧则预留了涡轮增压器回油、冷却管路的连接接口,适配涡轮增压版本机型的拓展需求。缸体前端的正时腔采用了一体化铸造的围挡结构,能够减少正时链条工作时的机油飞溅,同时提升前端面的密封性能,降低正时罩盖的密封难度。
实际建模过程中,需要重点关注壁厚的均匀性控制,所有承力壁面的厚度偏差控制在±1mm以内,避免铸造过程中出现缩松、气孔等缺陷,同时要做拔模角度的合理设置,所有非加工面的拔模角度控制在1-1.5度,既方便脱模,又不会影响后续加工的余量分布。缸筒内壁的加工余量预留0.8-1.2mm,方便后续的珩磨加工,保证缸筒内壁的表面粗糙度与圆度要求,满足活塞环的密封需求。主轴承孔的同轴度公差需要控制在0.02mm以内,建模时就要做好安装基准的统一,以缸体下端面与两个定位销孔作为主加工基准,保证后续机加工时的定位精度,减少累计误差对整机装配的影响。
在整车搭载的匹配上,这款缸体的外形尺寸适配横置、纵置两种布局的动力舱,左右缸列的排气接口间距符合主流乘用车排气系统的布置要求,不需要额外做转接结构就能匹配三元催化器、颗粒捕捉器等后处理装置的安装。缸体上预留的爆震传感器、水温传感器、机油压力传感器的安装孔位,都布设在振动与温度测量的最优位置,能够保证传感器采集数据的准确性,为发动机电控系统提供可靠的输入信号。针对NVH优化的需求,缸体的外壁加强筋采用了交错式排布,能够打散缸体振动的传递路径,降低燃烧噪声与机械噪声向外辐射的水平,提升整车的驾乘舒适性。
