内燃机车用锥形空气滤清器结构设计

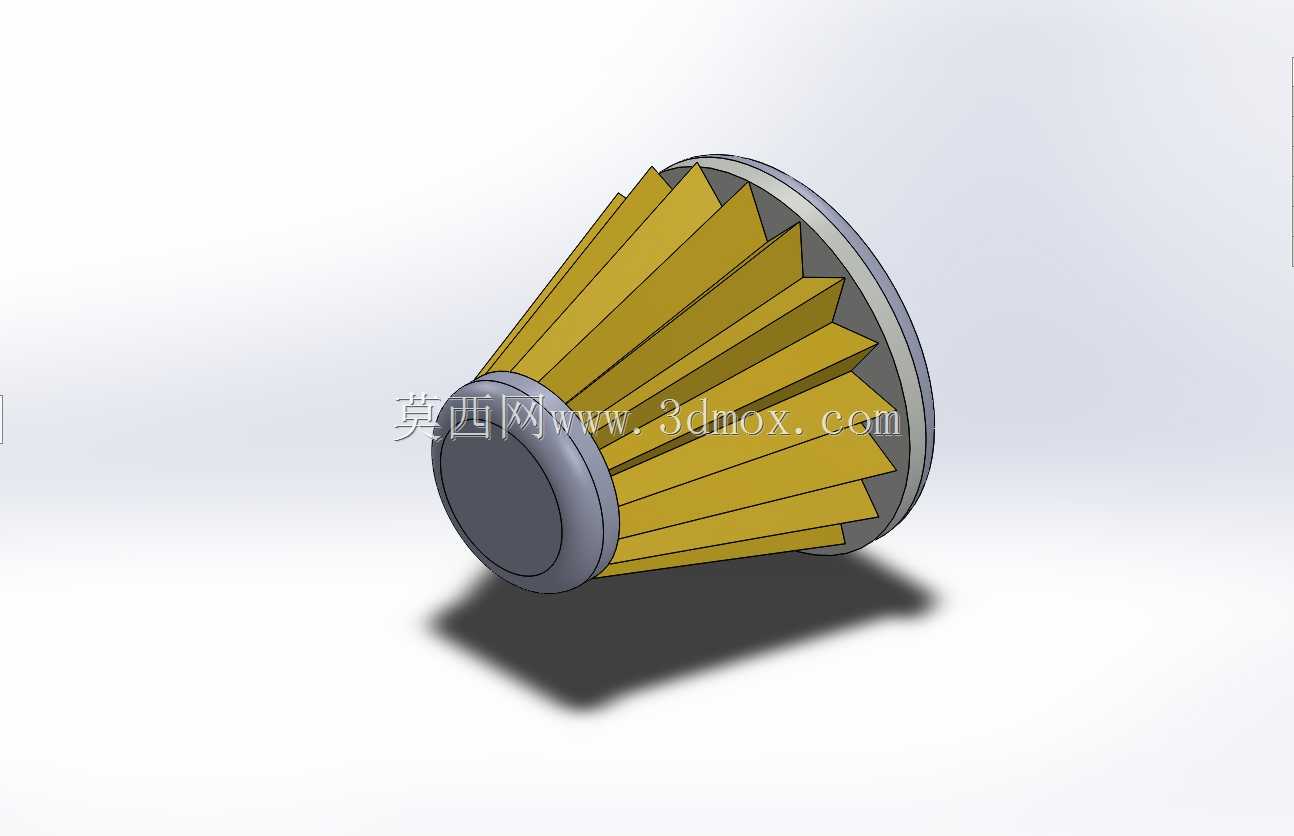

　　这款锥形空气滤清器主要适配内燃机车动力系统的进气回路，在机车长时间野外运行、多扬尘的工况下，承担进气介质的杂质过滤职能，避免空气中携带的沙尘、金属碎屑、植物纤维等硬质颗粒进入发动机气缸，减少活塞组、缸壁、气门密封面的磨粒磨损，同时稳定进气阻力，保障发动机空燃比处于合理区间，维持动力输出的稳定性。从结构设计来看，整体采用锥台形布局，相比同过滤面积的圆柱形滤芯，锥面结构可以让进气气流沿锥面形成更均匀的流速分布，避免局部区域积尘过快导致的阻力突升，延长单次维护的使用周期。滤材部分采用折叠式滤纸排布，褶皱沿锥面母线方向均匀布置，在有限的安装空间内最大化拓展有效过滤面积，褶皱的折距经过气流仿真优化，既保证滤材有足够的容尘空间，

　　又不会因为折距过小导致相邻褶皱在进气负压下贴合，堵塞气流通道。两端的端盖采用硬质密封结构，大端为安装定位端，设置有环形密封贴合面，可直接与机车进气道的安装座配合，通过端面压紧实现径向与轴向的密封，避免未经过滤的空气从装配间隙短路进入进气道；小端为封闭端，采用圆弧过渡结构，引导进入滤筒内部的洁净气流平缓转向，减少局部涡流带来的进气阻力损失。在安装边界上，该滤清器的大端外径适配主流内燃机车进气舱的标准安装接口，整体轴向长度可适配原有安装舱位的空间尺寸，不需要对原有进气管道做额外改造即可完成替换安装，安装时仅需将大端对准安装座的定位止口，通过周向的卡扣或者压圈完成固定，装配工序简单，适合野外运维场景下的快速更换作业。实际工况应用中，

　　该滤清器可适应-40℃到120℃的工作环境温度，滤材经过疏水处理，可阻挡雨天行驶时吸入的液态水雾，避免滤材遇水变形导致过滤效率下降；同时褶皱结构的支撑强度经过优化，在机车运行带来的持续振动下，不会出现滤材倒伏、脱胶的问题，可在全寿命周期内维持稳定的过滤精度，对10μm以上的固体颗粒过滤效率可达99%以上，满足内燃机车发动机的进气防护要求。设计过程中针对滤筒的结构强度做了专项校核，在发动机最大进气流量对应的负压工况下，滤筒的径向变形量控制在允许范围内，不会因为变形导致与周边部件发生干涉，也不会因为变形破坏端盖与滤材的粘接密封面。气流走向设计上，含尘空气从锥面的滤材外侧穿过滤纸进入内部洁净腔，

　　大颗粒杂质在重力和气流离心力的作用下会沿锥面滑落至滤清器下方的集尘区域，减少滤材表面的积尘负荷，这一设计尤其适合西北、戈壁等多风沙线路的机车运行场景，可有效降低滤清器的维护频次，减少运维成本。不同于固定式工业设备的空气过滤器，机车用的这款滤清器需要兼顾轻量化与结构强度，端盖采用改性工程塑料材质，在保证密封面平整度和结构强度的前提下，相比金属端盖降低了整体重量，减少机车运行过程中的振动惯性力对安装座的冲击。滤材的折叠边缘做了热熔定型处理，避免在长期气流冲刷下出现褶皱散开的问题，每一道褶皱的端部都有均匀的粘接点与端盖连接，保证整体结构的整体性，即使在机车急加速、进气流量瞬间增大的工况下，也不会出现滤材移位的问题。
