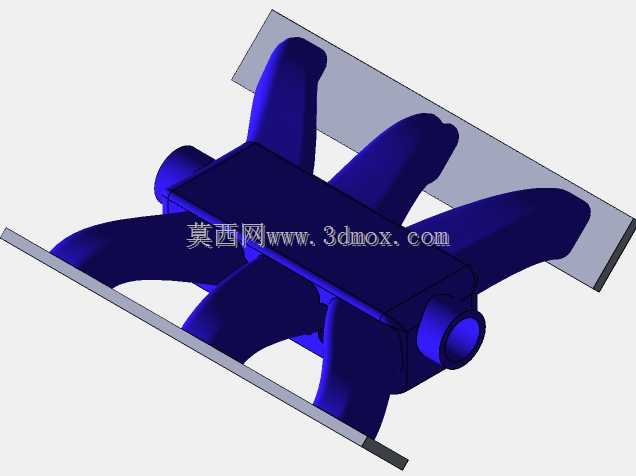

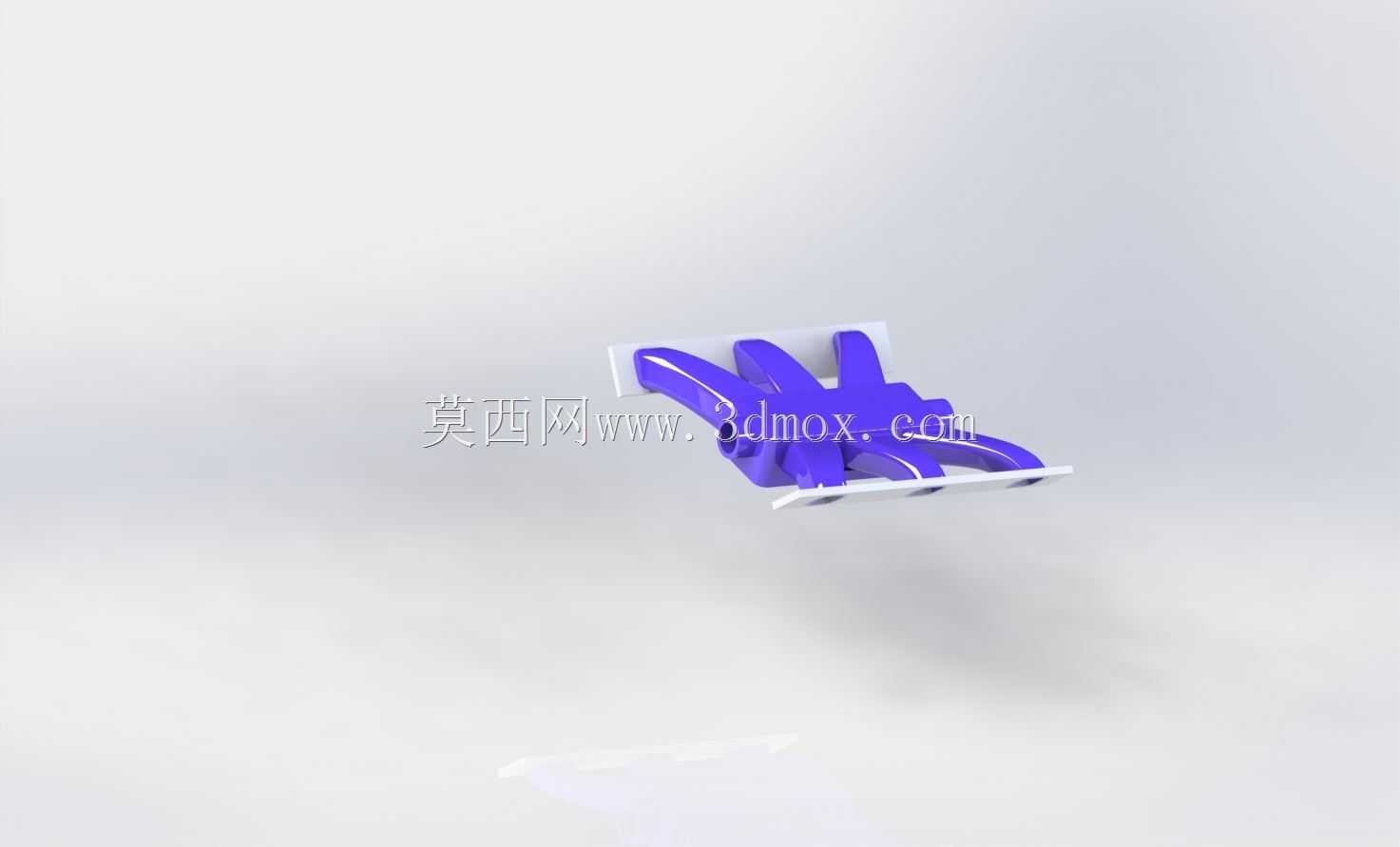

V6内燃机车进气歧管结构设计

　　在V型六缸内燃动力系统的开发流程中，进气歧管作为连接节气门体与各缸进气道的核心气流分配部件，其设计合理性直接决定各缸充气效率的均匀性、进气阻力大小，进而影响整机动力输出特性、燃烧稳定性与排放表现。不同于直列机型的进气歧管布局，V6机型的两列气缸呈夹角布置，歧管需要同时兼顾两列三个气缸的进气路径长度一致性，避免因各缸进气行程的气流波动干扰导致的空燃比偏差，这也是该类歧管设计过程中需要优先考量的核心约束。

　　从实际装车应用场景来看，这类进气歧管多用于大排量乘用车辆、轻型商用车辆以及小型工程动力设备的V6动力单元，安装位置位于两列气缸的夹角上方区域，上部对接电子节气门与进气谐振腔，下部通过密封法兰分别与左右两列气缸盖的进气道端面贴合，安装边界需要避让气缸盖罩的凸起结构、点火线圈安装位以及周边的线束、冷却管路走向，避免装配过程中出现干涉，同时还要预留出进气压力传感器、曲轴箱通风管路接口的安装位置，满足整机附属系统的布置需求。

　　在功能特性层面，该歧管采用塑料材质的一体化注塑结构设计，相比传统铝合金铸造歧管，内壁光滑度更高，能有效降低进气过程中的沿程阻力，同时重量更轻，符合动力总成轻量化的设计趋势。歧管的六个进气支路采用等长度设计，每一条支路的气流路径曲率经过反复优化，避免出现急弯截面突变导致的气流分离现象，保证各缸在不同转速工况下都能获得相近的进气量，减少各缸工作不均匀带来的振动与扭矩波动。稳压腔的容积设计经过匹配计算，能够利用进气谐振效应提升特定转速区间的充气效率，优化动力输出的平顺性。

　　设计过程中，首先需要根据气缸盖的进气道接口位置、两列气缸的夹角参数确定歧管的整体安装轮廓，先搭建稳压腔的主体结构，再根据各缸进气道的坐标点逐一引出支路流道，调整每一段流道的走向与截面变化，保证所有支路的有效长度差值控制在工程允许的偏差范围内。流道截面采用渐扩式设计，从稳压腔侧到气缸盖侧逐步过渡，匹配进气过程中的气流流速变化，减少节流损失。同时在法兰面位置设计密封胶圈的安装沟槽，保证与气缸盖对接后的气密性，避免出现漏气导致的进气计量失准问题。

　　外形尺寸方面，该歧管的整体宽度匹配V6机型两列气缸的夹角跨度，长度方向覆盖三个气缸的纵向间距，高度方向不超过气缸盖罩的最高点，避免与机舱盖产生干涉。安装点采用多点均匀布置的方式，分别在稳压腔两侧、各支路法兰位置设置安装固定座，通过螺栓与气缸盖、进气歧管支架连接，保证在整机振动工况下的结构强度，避免出现共振开裂的问题。此外，歧管的壁厚设计兼顾结构刚性与注塑成型工艺要求，避免出现缩痕、填充不足等成型缺陷，同时在流道的转角位置设置加强筋结构，提升整体抗变形能力，承受进气过程中的压力波动。

　　在实际的台架验证环节，这类歧管需要经过进气均匀性测试、漏气量测试、高低温交变测试以及振动耐久测试，确保在全工况转速范围内，各缸的进气量偏差不超过工程允许阈值，在极限温度环境下不会出现变形、密封失效等问题，满足动力系统全生命周期的使用可靠性要求。对于三维建模从业者而言，这类歧管的建模过程需要重点关注曲面的顺滑过渡，保证流道内壁没有凸起、台阶等影响气流流动的结构，同时准确还原各安装接口的尺寸与位置公差，确保后续装配环节的匹配精度。
