内燃机活塞结构三维设计方案

　　在往复式内燃机的动力传递链路中，活塞是直接承接燃烧压力、完成能量转换的核心运动部件，其设计合理性直接决定整机的动力输出效率、运行可靠性与服役寿命。这款活塞的三维结构设计，完全围绕内燃机实际运行工况下的受力、热负荷与运动约束展开，适配常规车用四冲程汽油机的装机需求，可直接用于动力总成的结构匹配验证、运动仿真分析与教学演示场景。

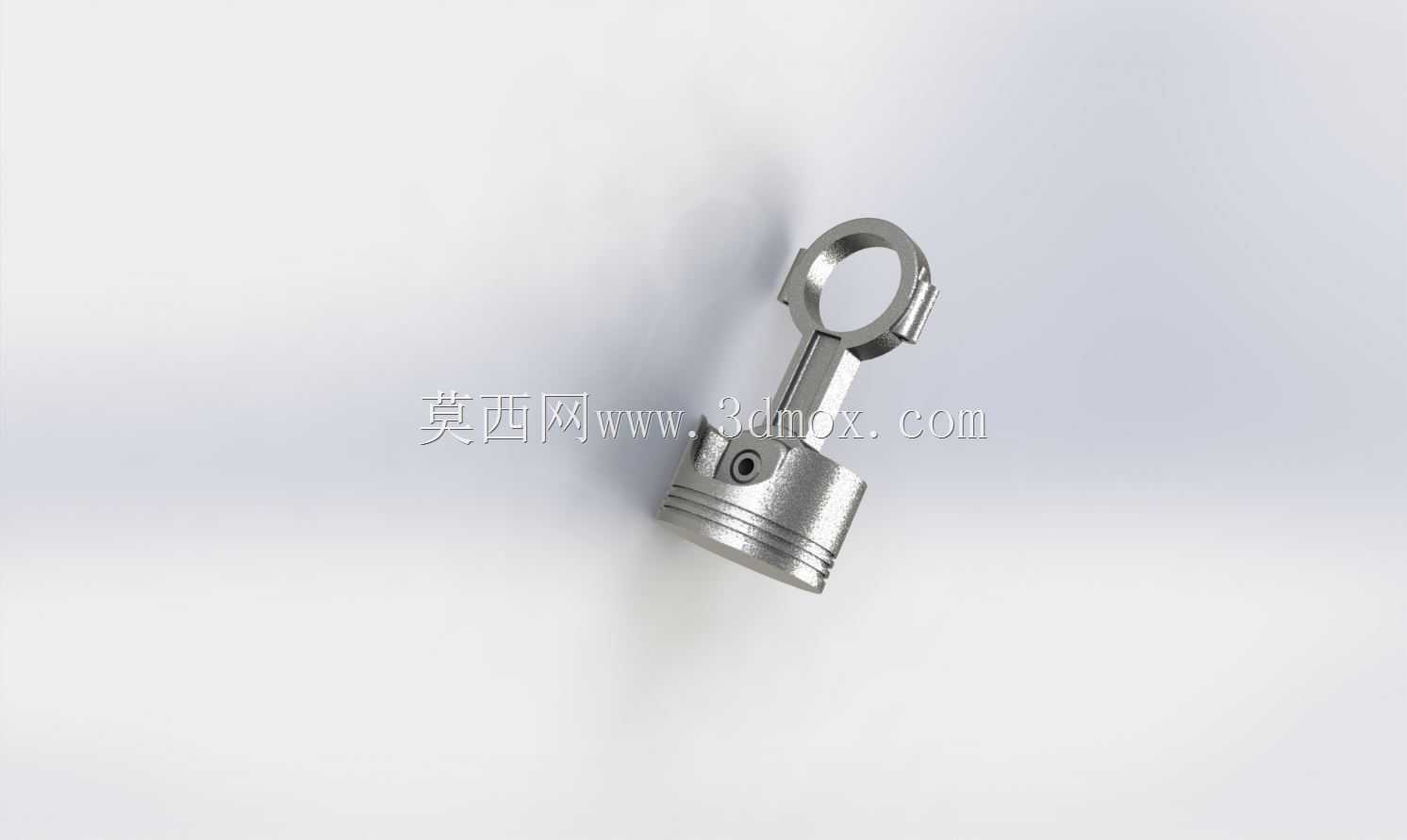

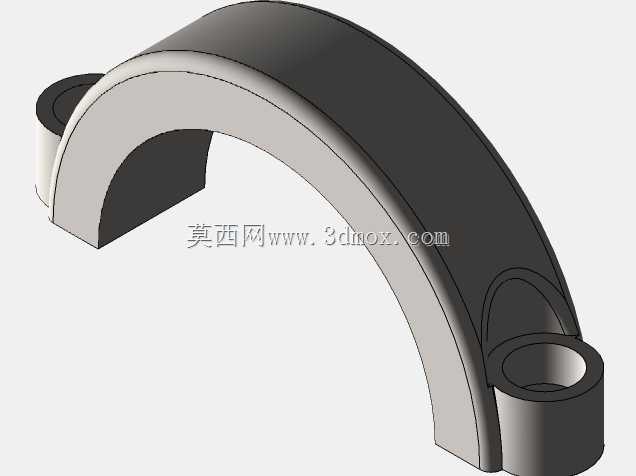

　　从功能实现逻辑来看，活塞需要在高温高压的燃烧环境中，将燃气作用在顶部的爆发压力通过活塞销传递给连杆，最终带动曲轴旋转输出扭矩，同时还要配合活塞环完成气缸的密封，将燃烧热量传递给缸壁完成散热，配合配气机构完成进排气循环的时序配合。设计过程中首先明确了活塞的安装边界：其裙部需与气缸内壁保持合理的配合间隙，既要保证往复运动的顺畅无卡滞，又要避免间隙过大导致的敲缸、窜气问题；活塞销孔的同轴度、与连杆小头的配合公差，直接影响运动过程中的受力传递均匀性，设计时对销孔位置做了偏置处理，可有效缓解活塞换向时对缸壁的侧向敲击，降低运行噪音。

　　外形结构上，活塞顶部采用适配燃烧室形状的凹坑设计，可配合缸盖、气门结构形成合理的挤气涡流，优化油气混合效果，提升燃烧效率；头部设置了三道环槽，分别对应两道气环与一道油环，气环负责密封燃烧室内的高压燃气，油环负责刮除缸壁上多余的润滑油，避免机油窜入燃烧室参与燃烧，环槽的宽度、深度与侧隙设计，充分考虑了热膨胀余量，避免高温下环件卡滞失效。裙部做了轻量化的结构优化，在保证侧向支撑刚度的前提下去除了非受力区域的多余材料，降低往复运动的惯性力，减少曲轴连杆机构的动载荷；裙部表面的型线设计采用了中凸变椭圆的结构，可适配热态下的变形量，保证全工况下裙部与缸壁的接触均匀，避免局部偏磨。

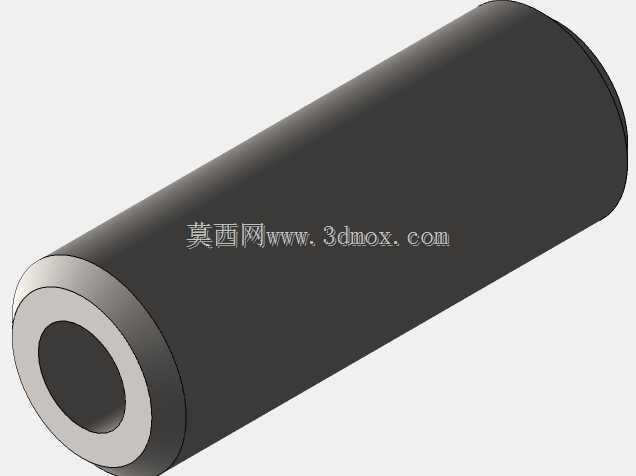

　　设计过程中同步考虑了活塞的冷却与润滑需求，活塞内部的销座部位设置了合理的润滑油道通路，可让连杆小头甩出的润滑油顺利进入销孔配合面，形成有效油膜降低摩擦磨损，同时带走部分活塞头部传递下来的热量，避免销座部位因温度过高出现材料强度下降。活塞与连杆的连接结构做了防脱限位设计，活塞销两端的卡环槽可精准适配标准卡环，防止高速运动过程中活塞销轴向窜出刮伤缸壁。

　　从实际应用场景来看，这款活塞结构既可以用于小排量乘用车发动机的正向开发结构参考，也可作为职业院校、高校机械类专业讲解内燃机结构、曲柄连杆机构运动原理的教学模型，还可用于发动机维修培训中的结构拆解演示，帮助从业者直观理解活塞各部分结构的功能作用与装配关系。建模过程中对所有配合面的尺寸公差、形位公差都做了对应标注，可直接导入仿真软件完成运动学、动力学分析，验证不同转速下的活塞运动轨迹、侧向力变化、惯性力平衡情况，为后续的结构优化、性能调校提供准确的三维数模基础。
