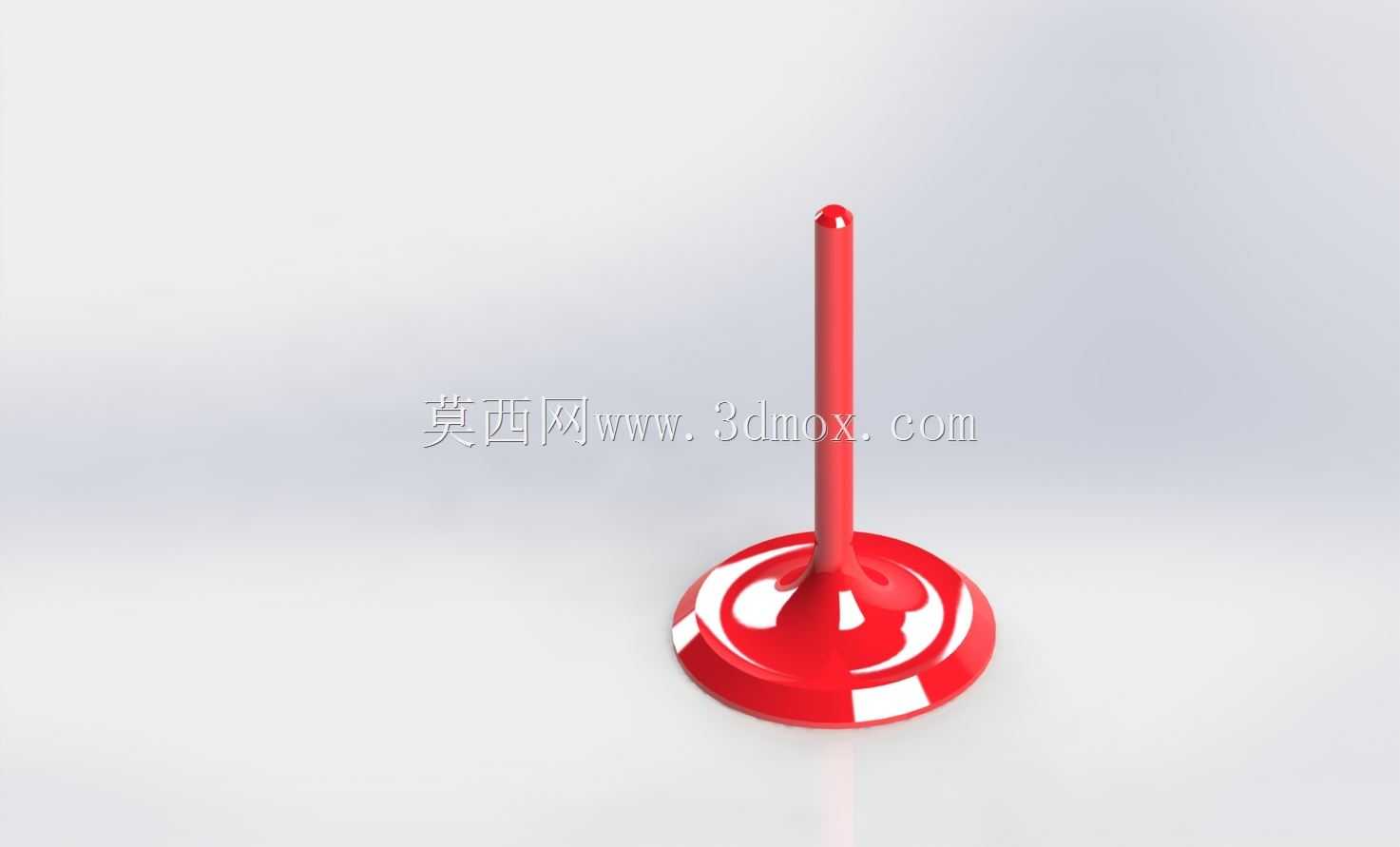

内燃机进排气用气门结构三维数模

　　在往复式内燃机的配气机构里，气门是直接决定燃烧室进排气效率、密封可靠性的核心执行零件，日常接触的乘用车动力、工程机械柴油机组、小型通用汽油机里，只要是采用顶置气门结构的机型，都离不开这类零件的稳定工作。它的核心作用是在配气凸轮的驱动下，按照发动机既定的发火顺序与配气相位，定时开启进气与排气通道，让经过滤清的新鲜充量能够及时填充气缸，同时把燃烧做功后的废气彻底排出缸外；在气门关闭的压缩、做功行程中，又要配合气门座圈形成可靠的高温密封面，保证燃烧室的压力不会出现泄漏，避免动力输出下降、油耗异常升高的问题。

　　做这个零件的三维建模时，首先要匹配对应机型的燃烧室布置边界，不能脱离实际安装需求单独做几何造型。首先是盘部的密封锥面，常规汽油机多采用45度锥角，部分高负荷柴油机也会采用30度锥角的设计，锥面的宽度需要控制在合理区间，太宽会导致密封比压不足，容易出现积碳嵌合造成的漏气问题，太窄则会加剧锥面的冲击磨损，缩短零件的使用寿命，建模时需要给锥面预留后续研磨的工艺余量，和座圈的配合锥度要保持一致的角度公差带。盘部的外边缘需要做圆滑的过渡倒角，一方面减少进排气过程中的气流阻力，避免气流在盘部边缘形成涡流影响充量系数，另一方面也能减少高温工况下的热应力集中，避免盘部在长期冷热交变下出现开裂失效。

　　杆部的设计需要和气门导管的内径尺寸做匹配，两者之间的配合间隙要经过反复校核，间隙过小会在热态下因为杆部受热膨胀出现卡滞，导致气门无法正常回位，出现活塞撞击气门的严重故障；间隙过大则会导致气门上下往复运动时出现偏摆，一方面会加剧导管和杆部的磨损，另一方面会让密封锥面出现偏磨，破坏密封性能。杆部的顶端需要做淬火硬化处理，因为这个位置直接和气门摇臂或者凸轮轴的凸轮型面接触，承受周期性的冲击载荷，如果硬度不足会很快出现磨损凹陷，导致气门升程出现偏差，影响配气相位的准确性。杆部靠近盘部的位置要设计圆滑的过渡圆角，这个位置是应力集中的高发区域，发动机高转速运转时，气门在气门弹簧的作用下高速往复运动，圆角半径过小很容易在这个位置出现疲劳断裂，直接打坏活塞、缸盖等核心部件，造成整机报废的严重后果。

　　从安装边界来看，气门的总长度需要匹配缸盖的气门弹簧座安装高度，保证气门弹簧安装后有足够的预紧力，避免发动机高转速工况下出现气门弹簧颤振，导致气门关闭不严出现回火或者放炮的问题。杆部的尾端需要加工气门锁夹的安装槽，槽的位置和尺寸要和锁夹的凸缘完全匹配，保证锁夹安装后能够牢牢抱紧气门杆，不会在弹簧力的反复作用下出现松脱。盘部的直径需要和缸盖的气道开口、燃烧室凹坑尺寸做匹配，进气门的盘径通常会比排气门更大，因为进气行程是依靠缸内的负压吸入新鲜充量，更大的流通面积能够有效提升进气量，提升发动机的扭矩输出；排气门则因为要承受更高的排气温度，盘部直径相对更小，同时材料的高温性能要求更高，部分高负荷机型的排气门还会在盘部堆焊耐热合金，提升高温下的耐磨损、耐腐蚀能力。

　　建模过程中还要考虑实际工作中的热变形补偿，因为排气门在工作时盘部温度可以达到800摄氏度以上，杆部的温度也在200到300摄氏度区间，不同位置的热膨胀量存在差异，建模时的常温尺寸需要把热膨胀带来的尺寸变化考虑进去，保证热态工作状态下各配合面的间隙处于合理范围。另外气门的头部流线型设计也会直接影响进排气的流通特性，建模时可以通过CFD仿真的结果调整盘部背面的过渡曲面，减少气流的流动阻力，提升发动机的充气效率，这对于追求高动力输出的机型来说尤为重要。很多刚接触配气机构设计的工程师容易忽略气门和活塞顶的避让间隙，在建模完成后一定要做运动干涉检查，保证活塞到达上止点时，和开启状态下的气门之间保留足够的安全间隙，避免不同工况下因为零件受力变形、正时链条轻微拉长出现运动干涉。
