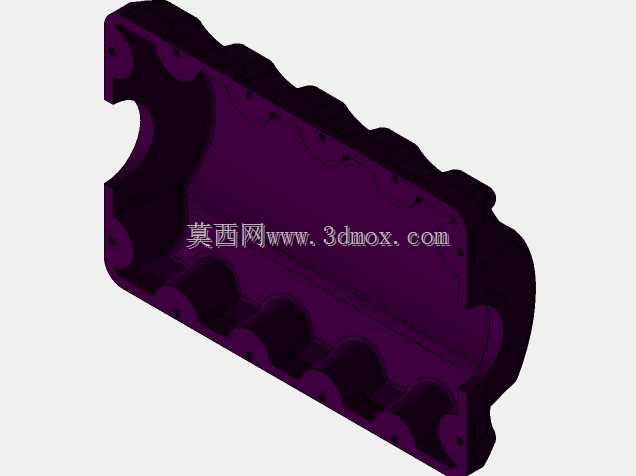

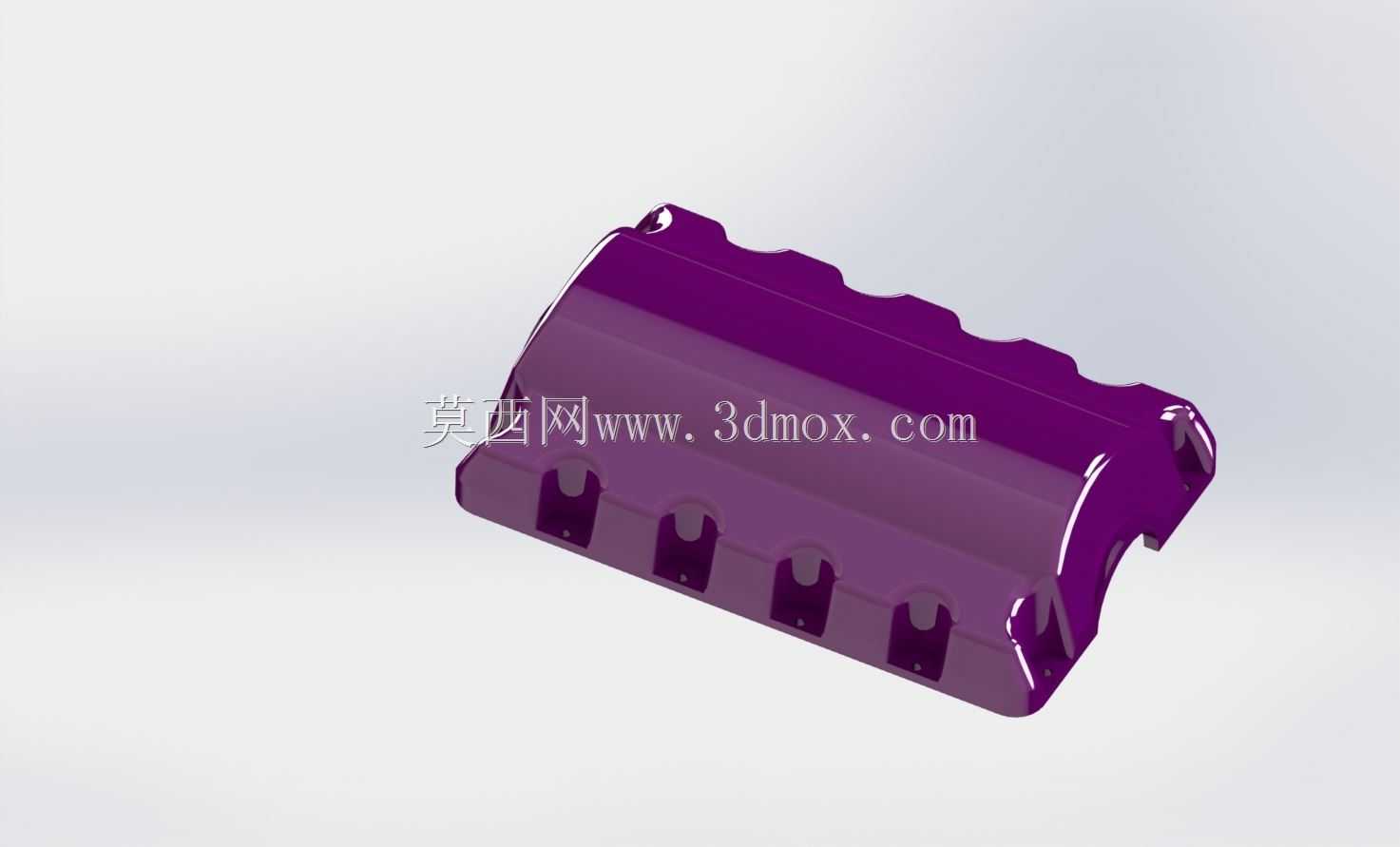

V6汽车发动机润滑系统储油底壳结构

　　在乘用车V型六缸动力总成的润滑回路设计中，油底壳作为曲轴箱下半部分的密封储油构件，承担着存储润滑油、封闭曲轴箱、为机油泵提供稳定供油液面、阻隔外界杂质进入润滑回路的核心作用，其结构设计直接影响发动机润滑系统的工作可靠性、NVH表现以及整车布置的空间适配性。这款V6机型配套的油底壳采用上窄下宽的弧形储油腔结构，整体轮廓匹配V6发动机缸体下部的安装端面，上部设置的多道安装凸台对应缸体底部的螺栓孔位，凸台表面预留密封胶涂布的平面区域，无需额外加装密封垫片即可通过厌氧密封胶实现与缸体的紧密贴合，避免润滑油渗漏问题。油底壳侧壁设计的五处内凹安装支座，对应发动机悬置下支架的连接点位，支座内部做加厚处理，

　　可承受整车行驶过程中动力总成传递的振动载荷，避免长期使用后出现连接位开裂的问题。储油腔的深度设计充分考虑V6发动机倾斜布置的安装角度，在车辆常规行驶的爬坡、加速、制动工况下，腔内润滑油液面始终能覆盖机油集滤器的吸油口，避免机油泵吸入空气导致润滑系统油压下降，引发曲轴、连杆轴瓦等高速运动部件的干磨故障。油底壳的放油螺塞设置在腔体最低位置的侧端，匹配整车保养时的操作空间，无需抬升过高车辆即可完成润滑油更换作业，螺塞安装位周边做局部加厚，可承受多次拆装螺塞带来的扭矩载荷，避免螺纹滑牙导致的漏油问题。从建模逻辑来看，这款油底壳的三维结构完全遵循冲压成型工艺的设计要求，所有转角位置均设置合理的冲压圆角，

　　避免冲压过程中出现应力集中导致的板材开裂问题，侧壁的加强筋结构采用渐进式冲压成型设计，既提升了油底壳整体的结构刚度，抑制发动机工作过程中油底壳壁面的振动辐射噪声，又不会增加过多的板材厚度，兼顾轻量化与刚度需求。安装边界方面，油底壳上部的安装法兰面轮廓完全匹配V6缸体的下沿形状，法兰面上的螺栓孔位间距严格按照发动机缸体的安装孔坐标设置，装配时可实现快速定位，法兰面的平面度公差控制在0.1mm以内，保证密封可靠性；油底壳的下部轮廓充分预留了与前副车架、转向拉杆的运动间隙，在发动机随悬置产生最大位移量时，不会与周边底盘部件发生运动干涉。在实际整车应用场景中，这款油底壳适配纵置后驱平台的V6动力总成，其储油容积经过精确计算，

　　可满足发动机高转速持续运转时的润滑油循环需求，同时避免润滑油加注量过多导致的曲轴搅油阻力增大、油耗上升问题；腔体内部设置的挡油板结构（建模时已整合到油底壳内腔）可在车辆剧烈变向时抑制润滑油的剧烈晃动，保持机油集滤器吸油的稳定性，同时减少润滑油晃动对油底壳壁面的冲击，降低工作噪声。对于三维建模从业者而言，构建这类油底壳模型时，需要重点关注安装法兰面的形位公差匹配、冲压圆角的工艺合理性、储油腔容积的精确计算，以及与周边部件的间隙校核，不能仅做外观曲面的构建，要充分考虑零部件的实际装配需求与工艺可行性，确保模型可直接用于后续的工程分析、工艺设计以及装配验证环节。
