直流电机转子剖视结构三维设计

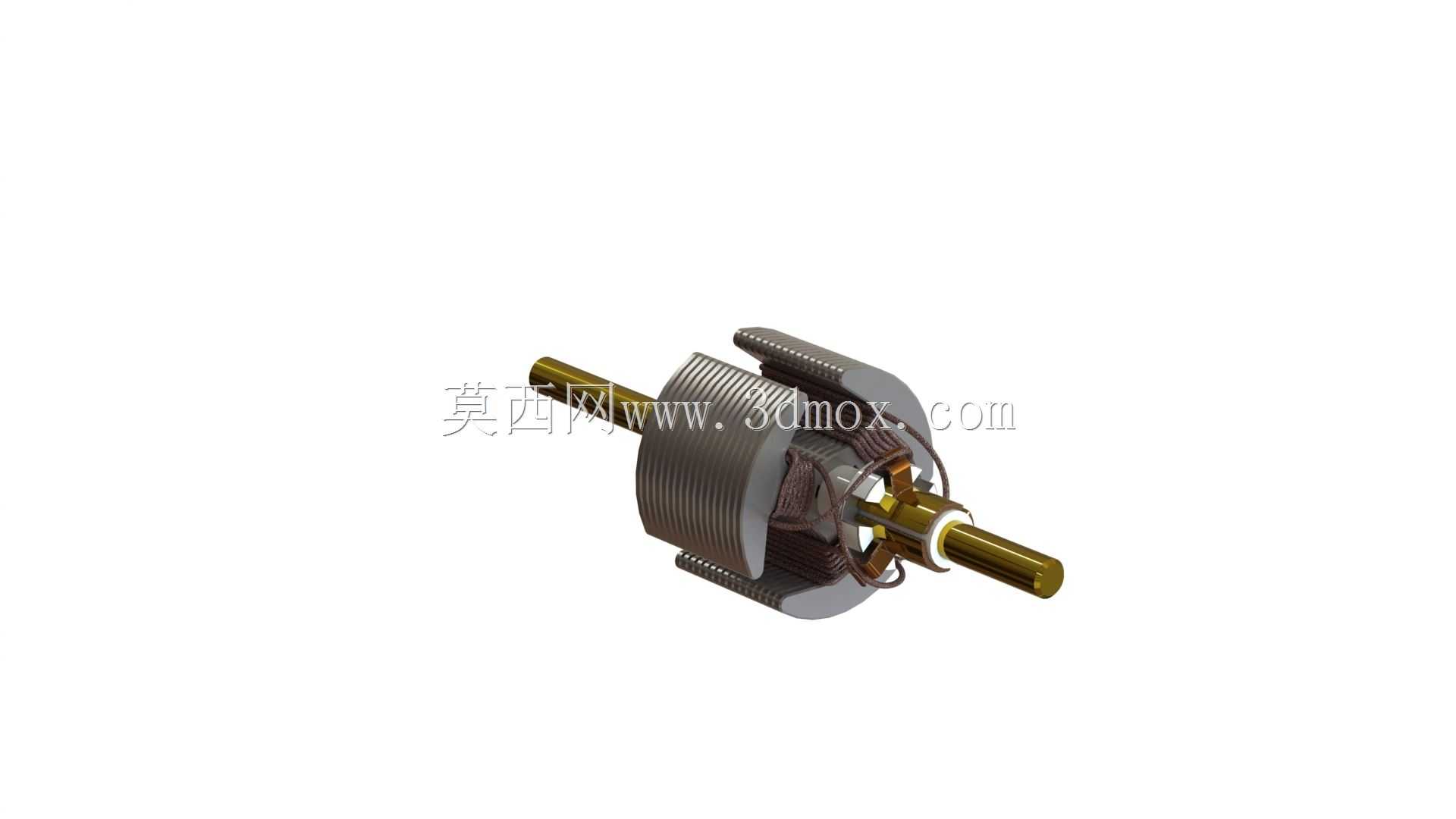

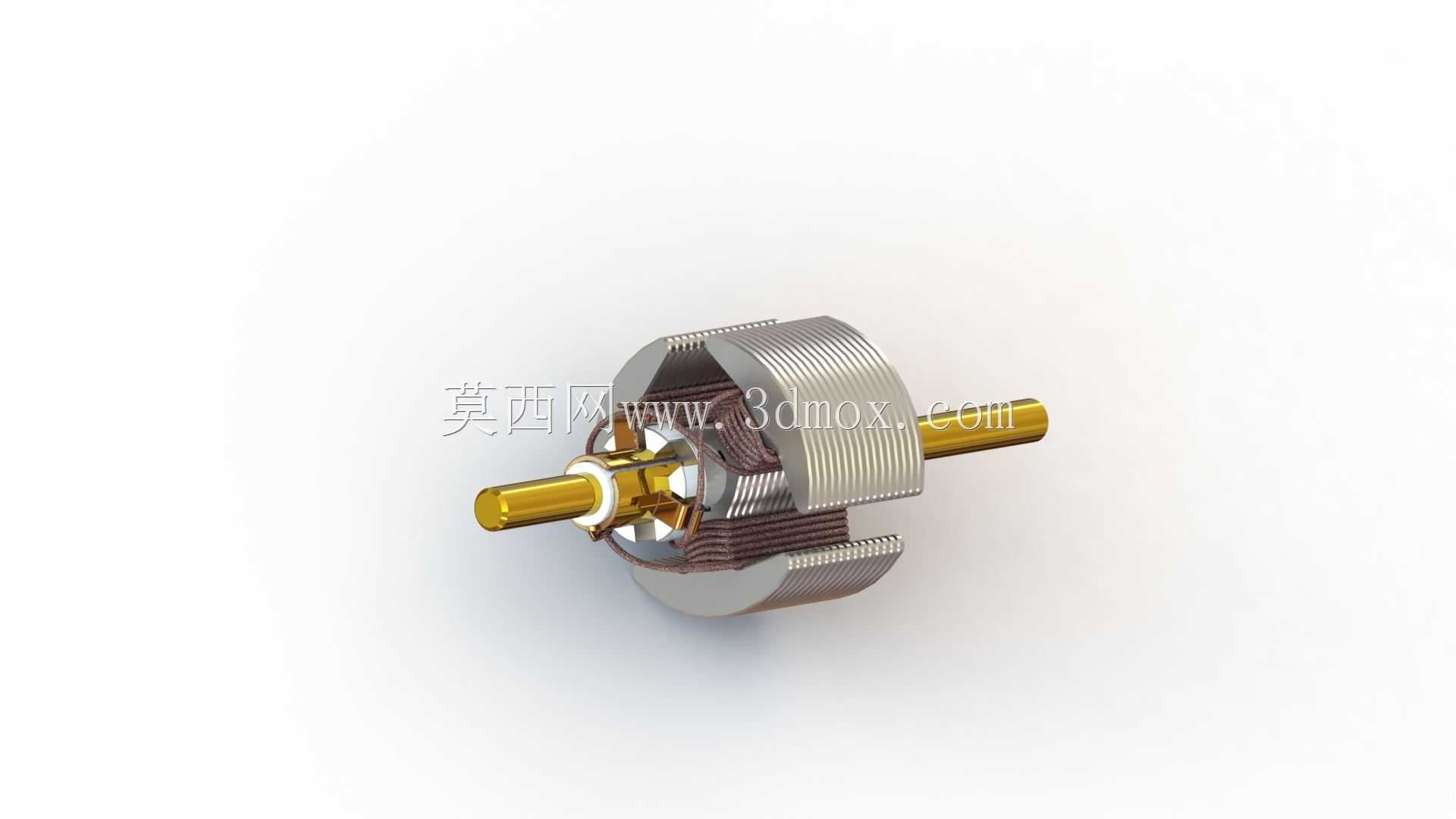

　　做了十几年电机结构设计，经手的转子方案少说也有上百套，这次拆解的直流电机转子结构，是小功率有刷直流电机里最典型的成熟构型，日常接触的电动工具、小型传动装置、车载小功率执行机构里，几乎都能见到这类结构的影子。先从实际安装边界说起，这类转子的轴伸端通常配合含油轴承或者微型深沟球轴承装配，两端轴颈的同轴度公差要控制在0.02mm以内，不然电机跑起来会有明显的径向跳动，轻则带来异响，重则磨损换向器表面，大幅缩短碳刷使用寿命。轴上的铁芯部分采用叠压硅钢片结构，每片硅钢片的厚度在0.35-0.5mm之间，叠压后通过两端的压圈和轴上的台阶定位，叠压系数一般控制在0.95以上，既可以减少交变磁场下的涡流损耗，也能保证铁芯的结构刚度，

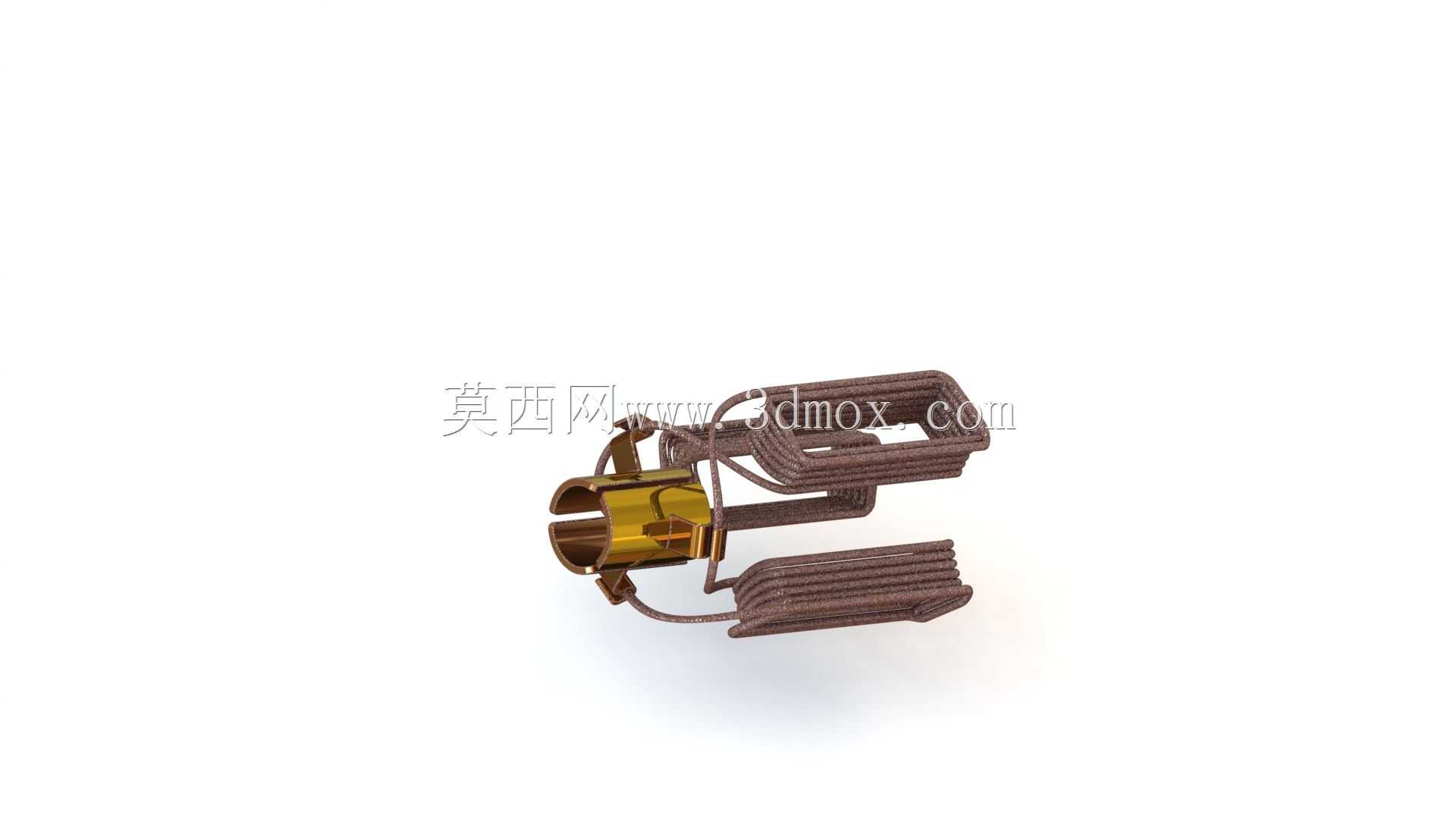

　　不会在高速转动时出现松散变形。绕组部分采用漆包线绕制，嵌入铁芯的槽内后，端部需要做绑扎固定，防止电机启动或者急停时的离心力把绕组甩出来，绕组的引出端直接焊接到换向器的挂钩上，换向器和轴之间采用过盈配合压装，压装的位置精度直接决定了碳刷和换向片的接触稳定性，压装时的压力不能过大，不然会导致换向器内部的绝缘层开裂，造成片间短路。很多刚入行的工程师做转子建模时，容易忽略换向器表面的粗糙度要求，实际上换向片的工作表面粗糙度要达到Ra0.8以下，和碳刷接触的接触面需要在动平衡校正后做精车处理，不然碳刷磨损速度会快好几倍。这类转子的动平衡精度一般要求达到G2.5级，尤其是转速超过6000rpm的应用场景，两端的平衡环上会预留去重位置，

　　校平衡时通过铣削去重的方式调整剩余不平衡量，避免电机运行时产生振动传递到整机结构上。从应用场景来看，这类转子适配的直流电机通常用在12V/24V的低压供电场景，比如汽车门窗的升降驱动、小型传送带的动力单元、家用榨汁机的驱动电机、电动螺丝刀的动力核心，都是靠这类转子实现电能到旋转机械能的转换。设计时还要考虑和定子的配合间隙，转子外圆和定子磁极之间的气隙一般控制在0.3-0.5mm，气隙过大会导致励磁电流增加，电机效率下降，气隙过小则容易出现扫膛问题，也就是转子转动时和定子内壁发生摩擦，直接导致电机过热烧毁。另外，轴上和轴承配合的位置硬度要达到HRC40以上，通常会做局部高频淬火处理，避免长期转动后轴颈出现磨损松旷。

　　绕组的绝缘处理也不能忽视，绕线完成后要做浸漆烘干，既可以固定绕组导线，也能提升绝缘性能，防止潮湿环境下出现绝缘击穿的问题。很多人建模时只会做外观的大致形状，实际生产中，转子的每一个尺寸都和性能直接挂钩：比如铁芯的槽数决定了电机的转矩波动大小，槽数越多转矩输出越平稳，但绕线的工艺难度也会相应提升；换向器的片数和绕组的节距匹配，直接影响电机的火花等级，设计不合理的话，碳刷位置会出现明显的电火花，不仅干扰周边的电子设备，还会快速烧蚀换向片表面。做三维建模的时候，要把这些实际的工艺约束都考虑进去，不能只追求外观形似，比如硅钢片的叠压方向、绕组端部的避让空间、换向器压装的导入倒角、轴上卡圈的安装槽位置，这些细节都是实际装配时必须要有的结构，缺了任何一个，模型转到生产环节都会出问题。这类转子的轴向尺寸也要严格控制，因为电机端盖的轴承室位置是固定的，转子的轴向窜动量一般要控制在0.1-0.3mm之间，窜动量过大会导致运转时的轴向冲击，窜动量过小则会因为热膨胀导致轴承卡滞。
