小型有刷直流驱动电机结构设计

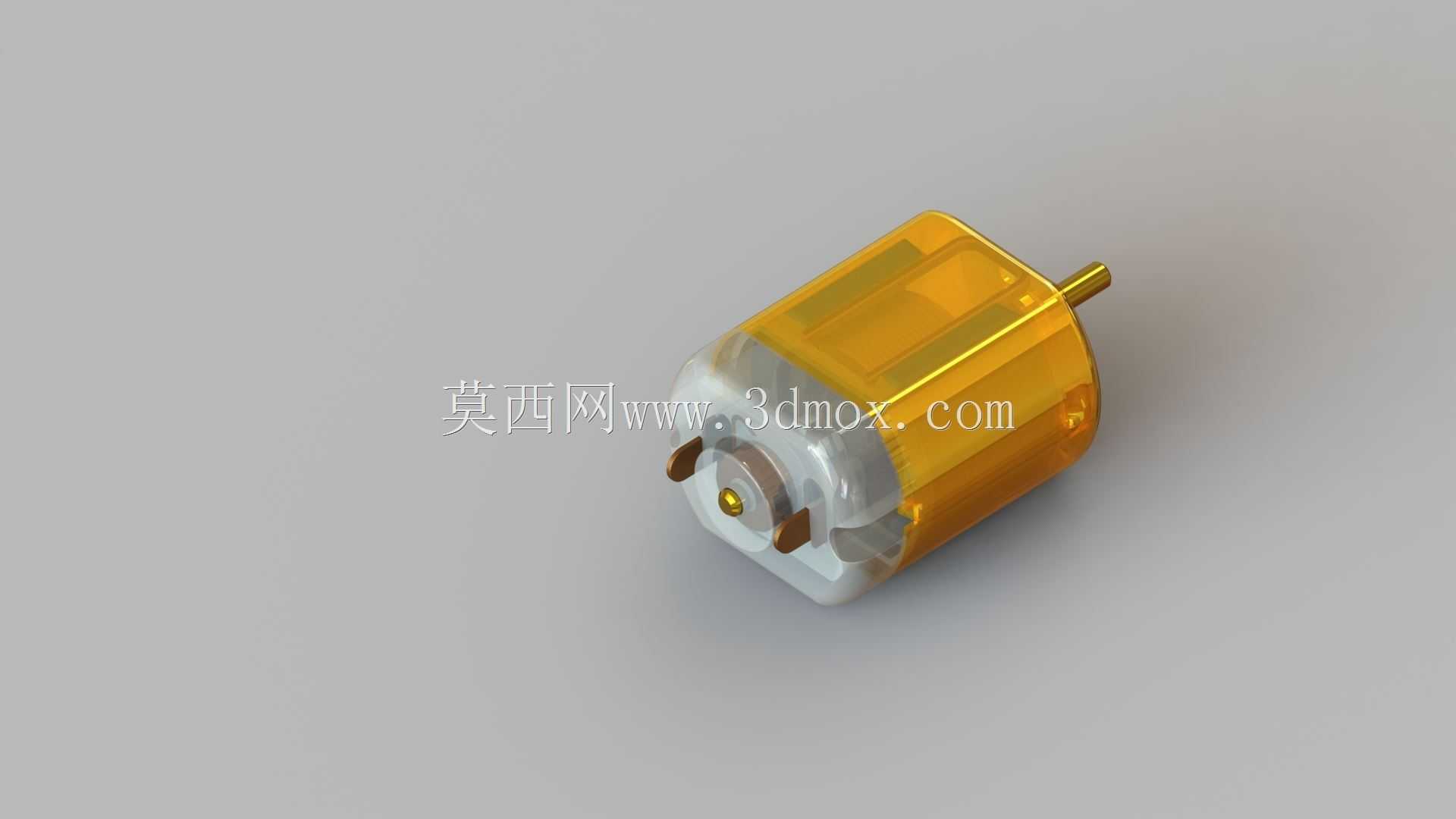

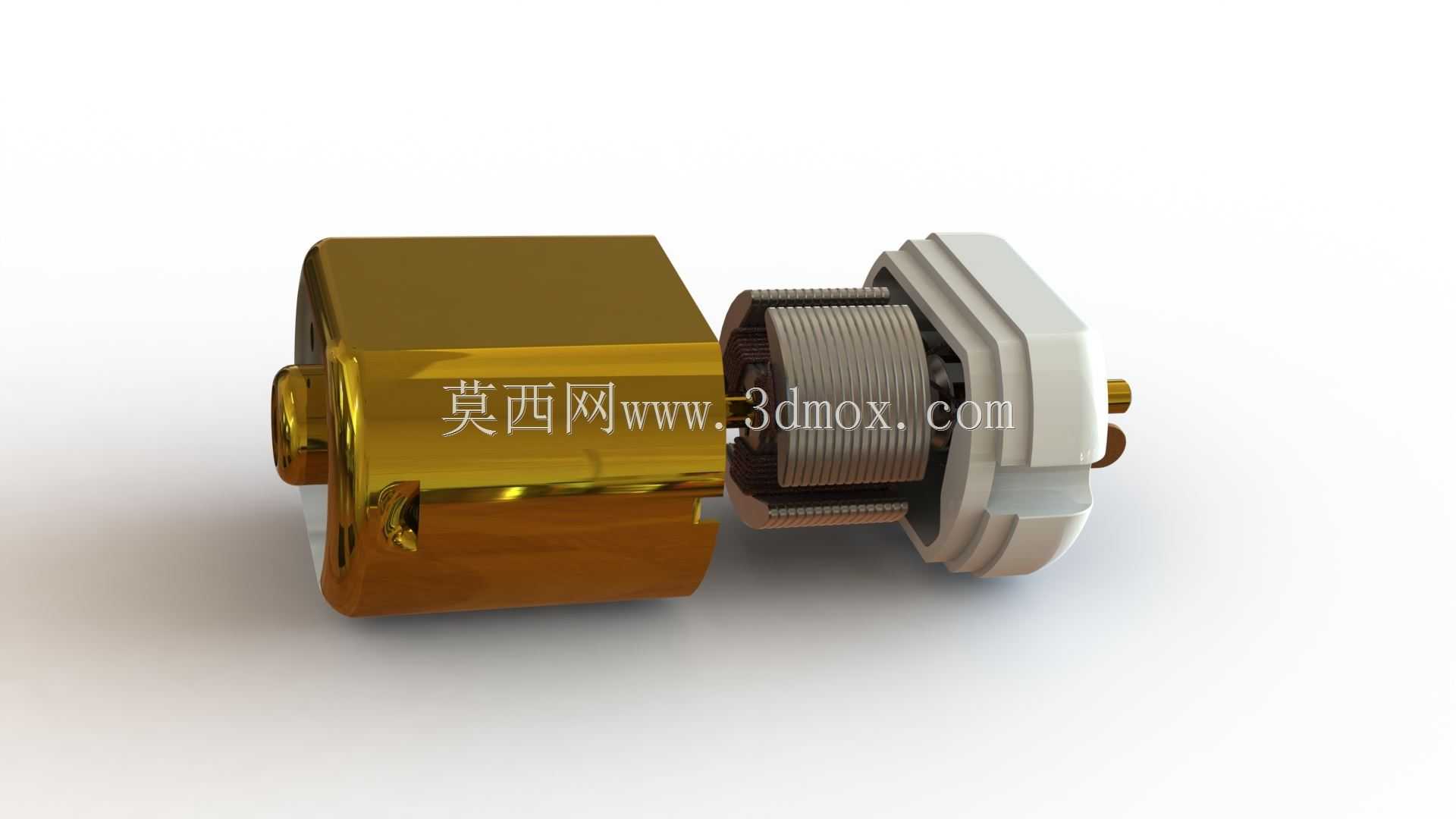

　　在消费电子、小型玩具、智能小家电、桌面级自动化执行机构这类对驱动单元体积有严格限制的场景里，这类小型有刷直流电机是应用覆盖面极广的动力输出部件。不同于工业级大功率驱动电机的厚重设计，这类小尺寸电机的设计核心是在有限的壳体空间内，平衡扭矩输出、运转稳定性与装配便捷性，同时兼顾批量生产的工艺可行性。从结构设计逻辑来看，这款电机采用半透明端盖与黄色绝缘机壳的组合，机壳部分承担定子磁钢的固定与整体结构防护作用，半透明的输出端端盖既可以直观观察内部电刷与换向器的配合状态，也能在批量装配时快速排查内部组件的装配错位问题，减少生产环节的不良品流出。输出轴采用单出轴设计，轴径与轴伸长度匹配常见的小模数齿轮、塑料蜗杆等传动件的安装孔径，

　　不需要额外做轴径适配加工就能直接对接多数小型传动机构，轴端的定位台阶可以限制传动件的轴向窜动，避免运转过程中传动件移位导致的卡滞问题。尾部的两个电极插片采用对称布局，插片的间距与尺寸适配常规的2.0mm间距接插件，焊接或者插接导线都能快速完成电气连接，插片与机壳之间的绝缘结构做了凸起隔离设计，避免焊接时焊锡溢流导致的电极与机壳短路问题。从安装边界来看，这款电机的机壳为类方形带圆角结构，相比圆形机壳的同功率电机，在设备内部安装时不需要额外做防转定位结构，依靠机壳的平面就能限制自身周向转动，安装孔位可以直接贴合设备内部的安装筋位，用卡扣或者少量点胶就能完成固定，不需要额外设计复杂的电机安装支架，能有效减少整套设备的零件数量与装配工时。

　　实际选型应用时，这类电机常被用在电动玩具的行走驱动、小家电的转盘驱动、智能门锁的锁舌执行机构、桌面加湿器的送风模块这类对持续输出功率要求不高，但对启动响应速度、成本控制有明确要求的场景。设计建模过程中，需要重点关注电刷与换向器的接触压力匹配，压力过大会加快换向器与电刷的磨损，缩短电机使用寿命，压力过小则会在运转过程中出现接触不良，导致电机运转抖动、输出扭矩不稳定。同时机壳内部的磁钢固定需要做周向定位，避免电机高速运转时磁钢在机壳内部移位，蹭到转子导致电机堵转烧毁。端盖与机壳的配合采用卡扣压合结构，不需要螺丝紧固，装配时直接将端盖压入机壳对应的卡槽即可完成固定，这种结构在批量生产时能大幅提升装配效率，

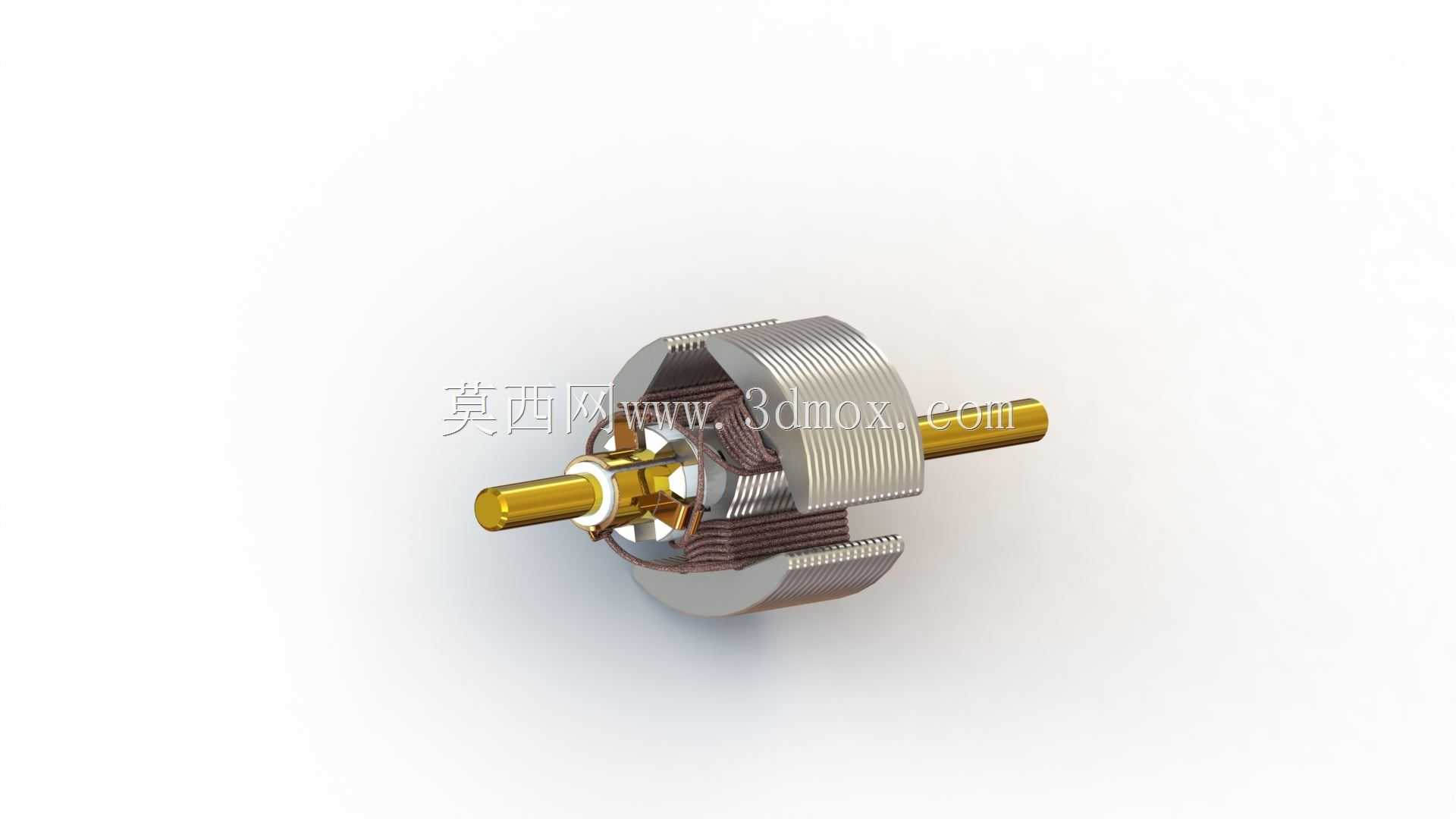

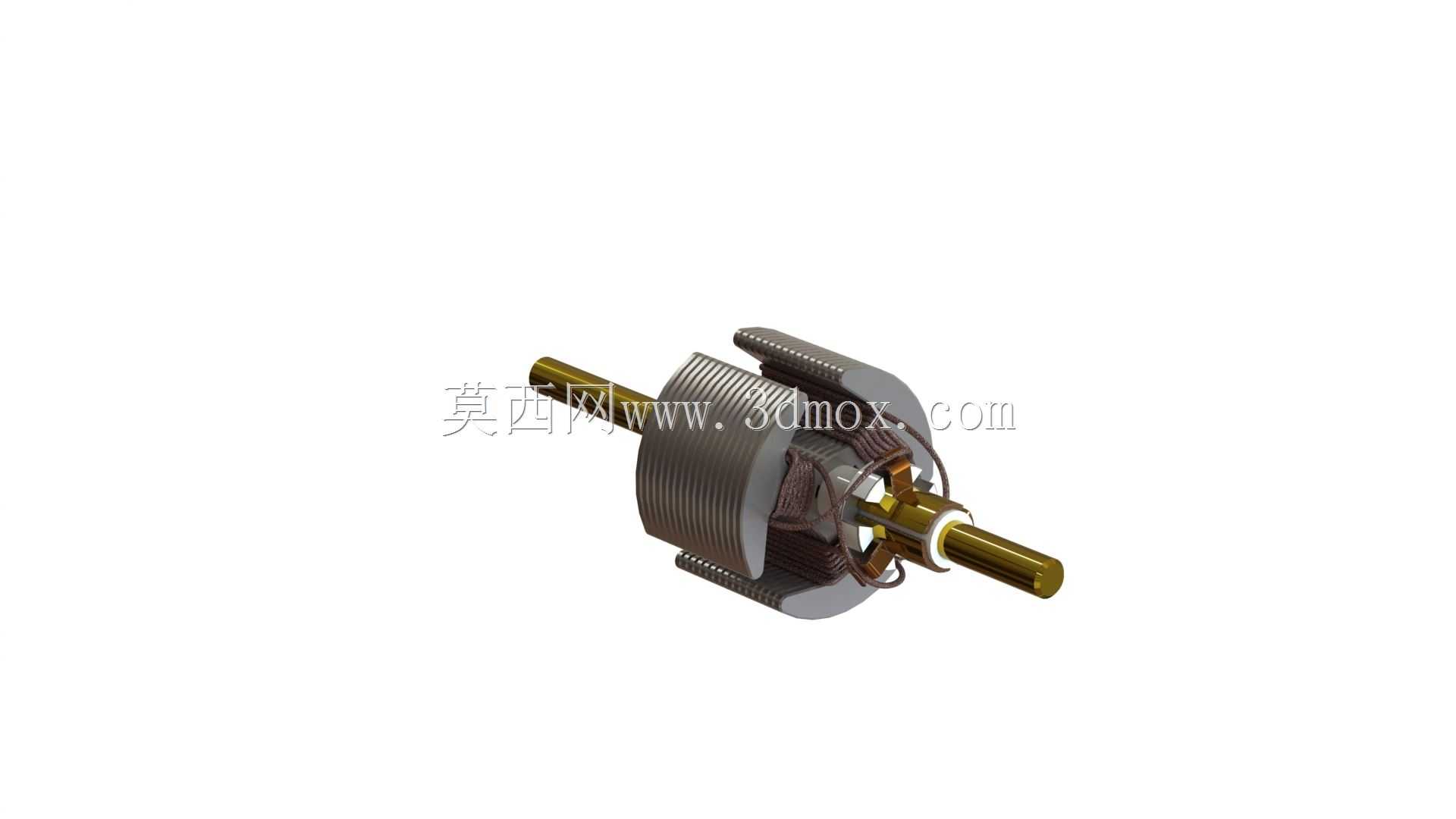

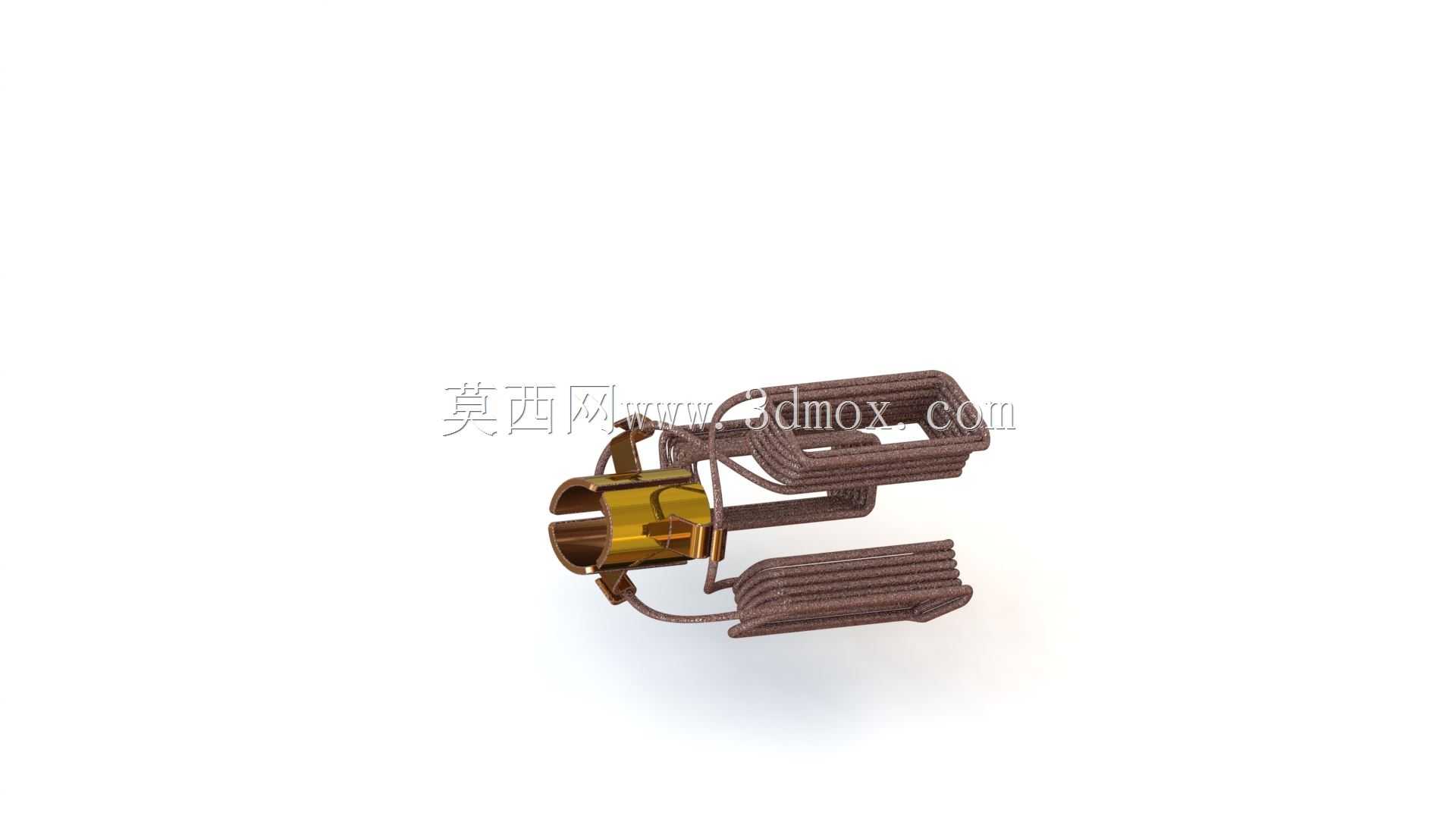

　　也能避免螺丝松动掉入电机内部导致的故障。从实际使用的工况适配来看，这类电机适合在常温、无强腐蚀气体的环境下工作，不适合长时间满负载堵转，否则会快速发热导致内部绕组烧毁，在配套传动结构设计时，需要预留足够的传动冗余，避免负载超过电机的最大输出扭矩。建模时对内部绕组、换向器、电刷的细节还原，能帮助结构设计人员在做整机干涉检查时，准确判断电机周边的结构预留空间是否足够，避免出现装配时电机与周边结构件干涉的问题，尤其是电机尾部的电极接线区域，需要预留足够的导线弯折空间，避免导线被机壳或者其他结构件压破绝缘层导致短路。
