剪式车载应急顶升支撑结构设计

　　日常车辆维保场景里，更换备胎、底盘检修作业都离不开便携顶升工具，这款剪式顶升结构正是面向乘用车应急维保场景开发的机械式支撑装置，完全依靠螺纹传动实现力的放大与行程伸缩，无需额外液压介质，不存在长期存放漏液、密封件老化失效的问题，适配绝大多数家用轿车、小型SUV的车载工具舱存放要求。

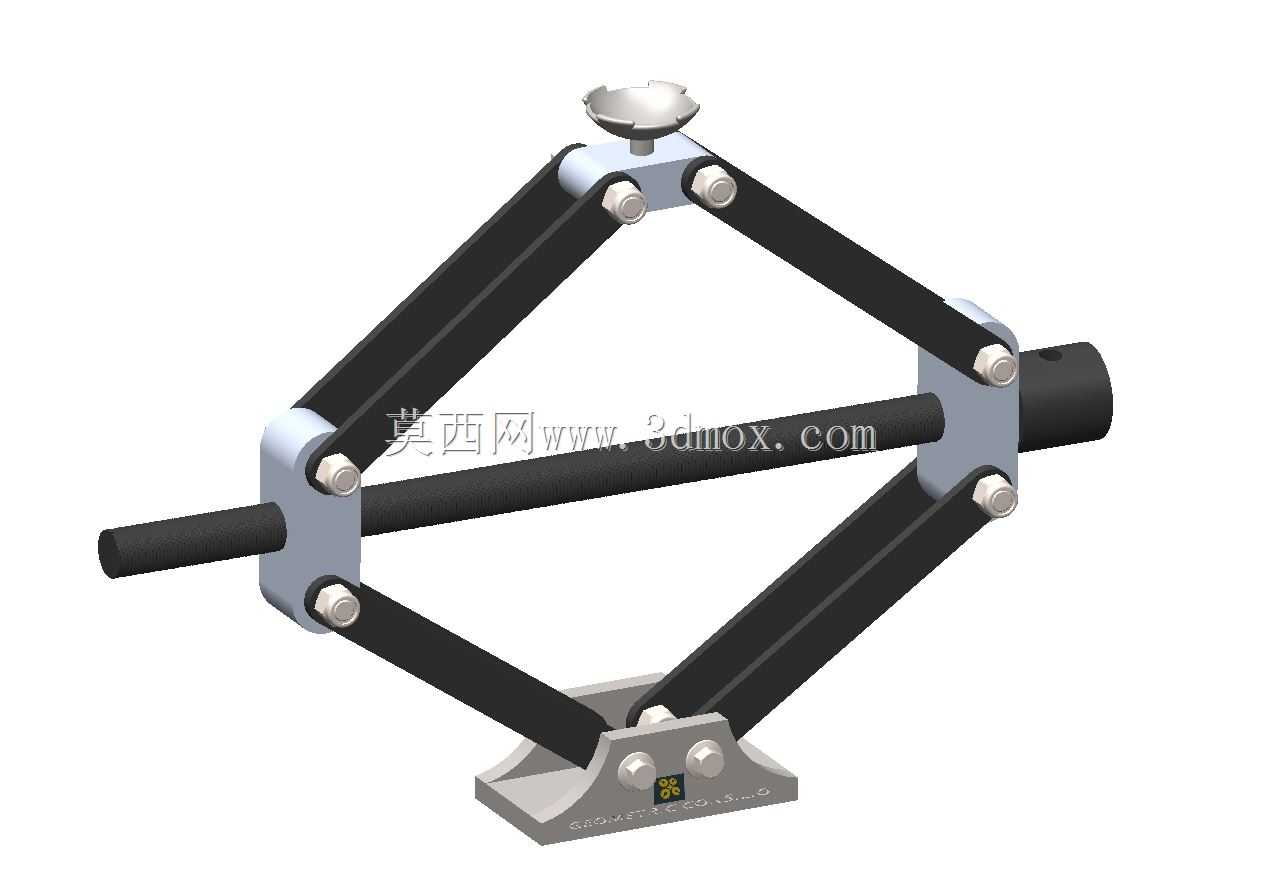

　　从结构设计逻辑来看，整体采用菱形剪臂铰接布局，上下两端分别设置支撑托头与底座承力面，中间贯穿的传动丝杆是核心传力部件：当转动丝杆端部的受力端时，两个与丝杆配合的铰接滑块会沿丝杆轴向相向或反向移动，带动四根剪臂绕铰接销轴转动，以此改变菱形结构的竖向高度，实现顶升与回落动作。这种结构的优势在于，收缩状态下整体厚度极薄，能够轻松塞入车辆底盘侧边的顶升支撑点下方，完全展开后又能获得足够的顶升行程，满足家用车轮胎离地的作业高度要求；同时剪臂采用对称受力设计，顶升过程中水平方向的分力会被结构自身抵消，不会出现侧滑偏移的问题，只要底座放置在坚实平整的地面上，支撑托头对准车辆底盘指定的顶升加强位，作业过程中的稳定性完全可以保障。

　　细节设计上，顶部的支撑托头做了弧形凹槽处理，能够贴合车辆底盘顶升位的凸起加强筋，避免顶升过程中托头滑脱；托头下方设置了万向转动副，即使地面存在微小坡度，托头也能自动贴合底盘支撑面，保证受力面完全贴合，不会出现点接触应力集中的问题。底部的承力底座做了加宽的平板结构，增大与地面的接触面积，降低单位面积压强，避免在沥青路面、松软非铺装路面作业时底座下陷引发安全隐患。所有剪臂之间的铰接位置都采用销轴加耐磨衬套的配合方式，既保证转动灵活无卡滞，又能降低铰接位置的磨损，延长结构使用寿命；传动丝杆采用梯形螺纹设计，具备自锁特性，当顶升到位停止转动丝杆后，螺纹副的自锁摩擦力能够牢牢锁定当前高度，不会因为车辆自重负载出现自动回落的问题，作业过程中不需要额外加装安全支撑锁，简化了操作流程。

　　从安装与使用边界来看，收缩状态下整体结构的横向尺寸与车载工具舱的预留空间完全匹配，不会占用过多储物空间，重量控制在普通成年男性单手握持可轻松操作的范围内，随车携带不会增加过多负载。使用时的操作边界需要注意：必须将底座放置在硬化平整地面，禁止在松软泥土、斜坡地面使用；顶升前要确保托头完全对准车辆底盘指定的金属支撑加强位，不能顶在塑料护板、油底壳等薄弱位置；顶升过程中要匀速转动丝杆，避免冲击力导致结构受力突变，顶升到位后建议先将备胎垫入车辆底盘下方作为冗余防护，再进入车底作业或拆卸轮胎。

　　建模过程中，所有铰接位置的配合间隙都按照实际机加工公差设置，剪臂的截面尺寸根据额定顶升负载做了抗弯强度校核，丝杆的螺纹参数经过受力计算，确保在额定负载下转动扭矩处于普通人用配套摇臂可以轻松操作的区间，不会出现转不动、丝杆变形的问题；所有棱角位置都做了倒圆角处理，避免操作过程中划伤手部，整体结构没有易脱落的零散小部件，长期随车颠簸存放也不会出现零件松脱丢失的问题。不同于液压类顶升工具需要定期维护密封件、补充液压油，这种纯机械剪式结构几乎不需要日常维护，只要在丝杆螺纹位置偶尔涂抹少量润滑脂防锈，就能保证数年的可靠使用，非常适合车载应急这种低频率、高可靠性要求的使用场景。
