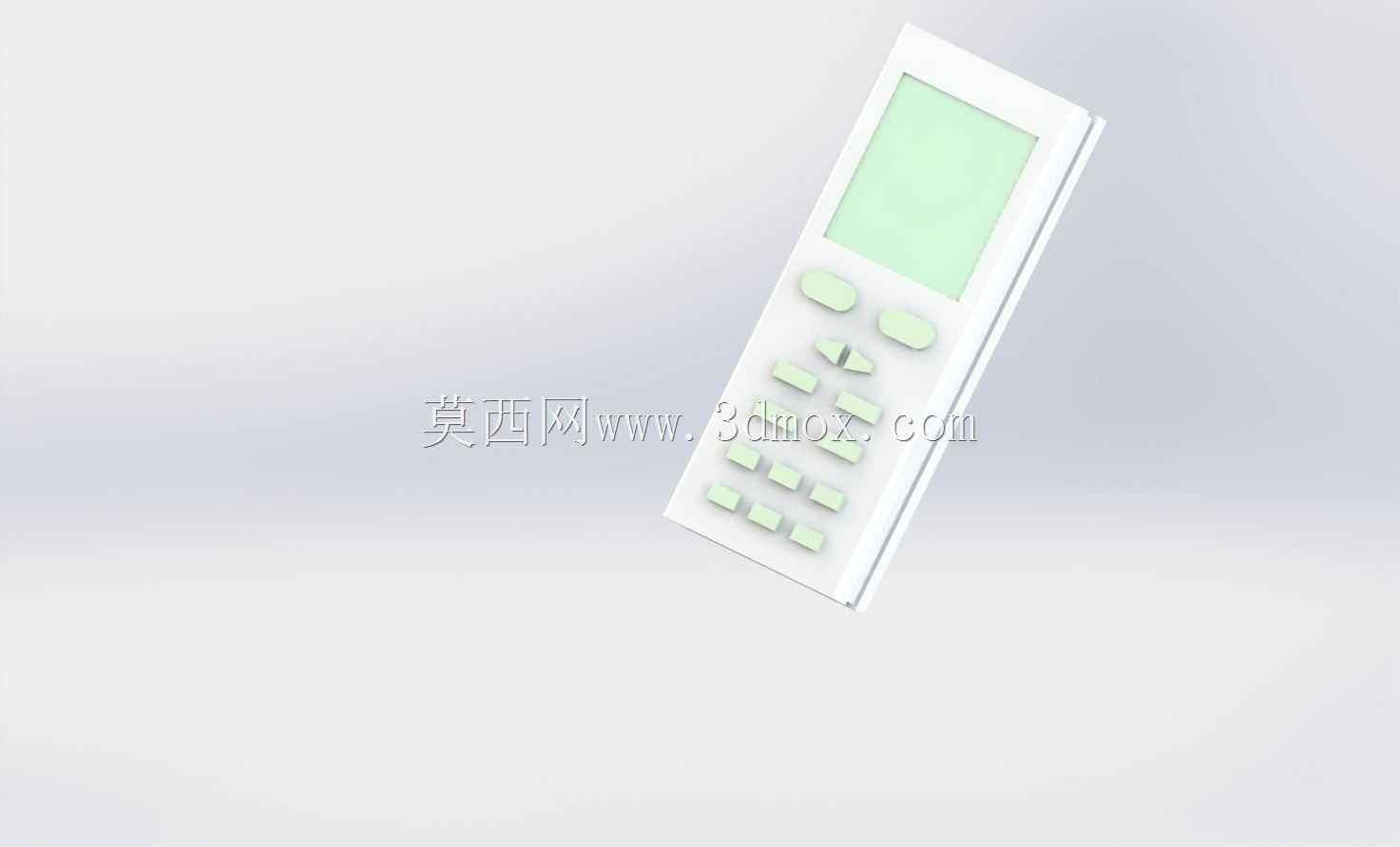

家用分体式空调红外遥控手持终端结构

　　日常家用分体式空调的操控交互，绝大多数场景都依赖这类手持遥控终端完成，用户不需要走到空调内机跟前操作，在房间内有效信号覆盖范围内就能完成所有功能调节，适配卧室、客厅、小型办公隔间等多数民用空调使用场景，信号发射端的红外头位置做了内凹限位，避免日常放置时刮花发射窗的亚克力透片，同时保证信号发射角度的覆盖范围，常规室内环境下无遮挡时有效操控距离可以覆盖8米左右的空间，满足绝大多数家庭的客厅面宽使用需求。

　　从结构设计逻辑来看，整个壳体采用上下扣合的装配方式，上下壳之间通过壳体边缘的卡扣结构完成预固定，配合电池仓位置的两颗螺丝完成最终锁紧，不需要额外设置过多的紧固件，既方便生产线上的快速装配，也能降低后期维修拆壳的难度，普通用户更换电池时只需要推开背部的电池仓盖即可，不需要触碰壳体的主锁紧结构，避免非专业人员拆壳导致内部按键板移位。壳体的握持区域做了微弧收腰处理，宽度控制在适合成年人单手握持的尺寸，拇指可以自然覆盖到所有常用的功能按键区域，不需要频繁调整握持姿势就能完成温度调节、模式切换、风速调整这些高频操作。

　　正面的显示区域采用下沉式安装结构，液晶显示屏通过背部的导电橡胶条和主控PCB板连接，显示屏前方的透明视窗和上壳做了一体化的半透处理，既能清晰显示屏幕上的温度、模式、风速等参数，也能避免日常使用中尖锐物体直接刮花液晶屏幕，视窗周围的壳体做了0.3mm左右的凸边，当遥控器正面朝下放置在桌面时，凸边会先接触桌面，避免透明视窗直接和桌面摩擦产生划痕。按键区域采用分体式的软胶按键设计，每个按键的触点位置都对应PCB板上的锅仔片，按压时的反馈力度控制在适中的区间，不会因为力度太轻导致误触，也不会因为按压力度过大增加长时间操作的疲劳感，常用的温度加减按键放在拇指最容易触碰的中心区域，模式切换、风速调节、开关按键围绕中心区域排布，不常用的辅助功能按键放在按键区的下方位置，兼顾操作效率和功能完整性。

　　内部的PCB板采用螺丝柱定位，和上下壳之间预留了0.5mm左右的间隙，避免壳体受力变形时直接挤压PCB板导致元器件虚焊，电池仓的位置设计在壳体的下半部分，装入两节7号电池之后，整个遥控器的重心落在握持区域的中心位置，拿在手里不会出现头重脚轻的情况，放置在桌面时也能保持平稳，不会因为重心偏移轻易滑落。红外发射管的位置在壳体的最顶端，发射角度做了30度的扩散设计，不需要用户精准对准空调内机的接收窗，只要大致方向正确就能完成信号传输，适配不同安装高度、不同安装位置的空调内机使用。

　　在安装边界的尺寸控制上，整个遥控器的长度控制在140mm左右，宽度在45mm上下，厚度最厚的位置不超过20mm，既可以容纳下两节7号电池、PCB板、液晶显示屏所有内部组件，也不会因为体积过大占用过多的放置空间，平时可以放在茶几、床头柜的边角位置，也可以搭配配套的壁挂支架固定在墙面上，不会占用桌面的使用空间。壳体的边角全部做了R2以上的圆角处理，没有尖锐的棱角，日常拿取时不会划伤手，即使不小心从桌面滑落，圆角结构也能分散落地时的冲击力，降低壳体开裂的概率。表面处理采用细磨砂的晒纹工艺，不容易残留指纹和汗渍，长时间使用也不会因为手汗导致表面打滑，握持的摩擦力始终保持在合适的区间。
