外螺纹圆形面板安装纳米级微型连接器

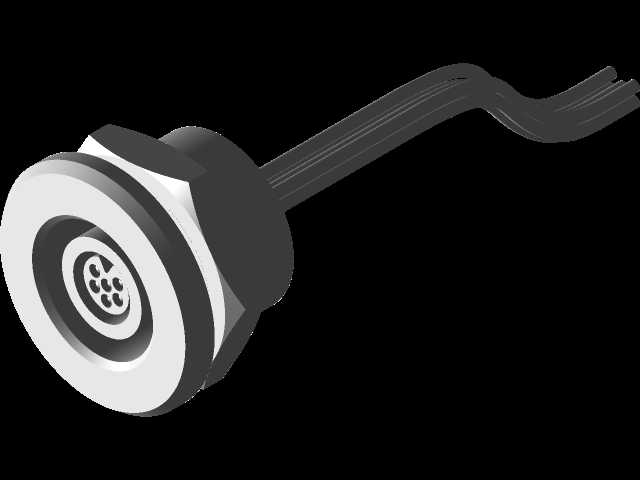

　　在高密度电子集成设备的互连场景中，空间冗余被压缩到极致的工况并不少见，比如植入式医疗检测模组、微型航天载荷舱内信号传输、便携工业检测手持终端的内部走线，这类场景对互连器件的安装占用空间、连接可靠性、环境耐受能力都提出了远高于常规工业连接器的要求，这款外螺纹圆形面板安装连接器正是针对这类极限空间的互连需求开发的结构方案。从实际安装逻辑来看，该连接器采用外螺纹金属壳体作为主体承载结构，安装时仅需在设备面板上开出对应直径的圆形安装孔，将连接器主体从面板外侧穿入安装位，通过配套的锁紧螺母从面板内侧旋合在壳体外螺纹上，即可完成连接器在面板上的固定，这种安装方式不需要额外设计卡扣卡槽结构，对面板的加工精度要求更低，安装后的抗拉扯、

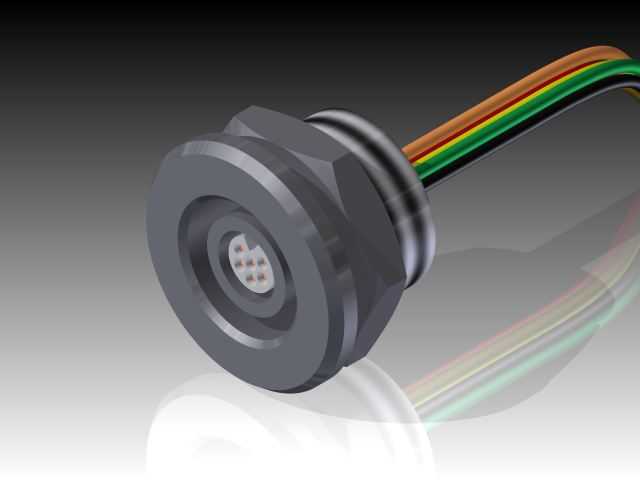

　　抗振动性能更优，能承受设备日常使用中产生的线缆拉扯、整机振动载荷，避免连接器松脱导致的信号中断。金属壳体除了承担机械固定的作用外，还能实现可靠的环境密封，当连接器与对应端接插件完全锁紧后，金属壳体的配合面结合内置的密封胶圈，可以阻隔外界水汽、粉尘进入设备内部，满足户外便携设备、轻度淋溅工况下的使用要求，不需要额外在面板位置设计密封挡圈等辅助结构，进一步压缩了面板位置的安装占用空间。作为目前尺寸规格极小的圆形互连器件，该连接器的接触芯件采用高密度排布设计，在极小的圆形端面内集成了多组信号接触端子，可同时传输多路微弱电信号，适配纳米级线规的超细导线出线，尾部出线采用灌封固定方式，将多根彩色芯线与连接器尾部壳体固连为一体，

　　避免芯线在反复弯折过程中从接触端子位置脱焊断裂，提升线缆端的连接可靠性。从结构设计的细节来看，连接器的壳体外侧设计有六角拧动平面，在安装锁紧螺母时，可以用标准开口扳手卡住该平面防止连接器主体跟转，不需要在面板外侧设计额外的防转卡槽，进一步简化了面板的加工工序；连接器的对接端采用导向定位结构，对接时无需刻意对准端子位置，依靠壳体的导向斜面即可顺利滑入对接位，避免强行插歪导致的接触端子弯折损坏，在狭小的设备内部空间操作时，这种导向设计能大幅降低对接操作的难度。在实际选型应用中，需要注意该连接器的安装边界尺寸：面板开孔直径需与壳体光杆段直径保持小间隙配合，螺纹段长度需匹配安装面板的厚度，预留出锁紧螺母的旋合行程，

　　避免面板过厚导致螺母无法旋紧；尾部出线的弯折半径需要满足超细导线的最小弯折要求，布线时避免在连接器尾部位置出现直角弯折，防止芯线断裂。这类微型连接器的出现，解决了极限紧凑空间内的信号互连难题，让高密度集成设备的面板互连设计不再受限于常规连接器的尺寸约束，在微型医疗设备、小型化军工电子模组、便携检测仪器等领域都有明确的应用价值，其螺纹锁紧的结构形式相比卡扣式微型连接器，抗振动冲击性能提升明显，更适合在有动态载荷的使用场景下长期稳定工作。
