管式空间桁架车辆承载底盘结构

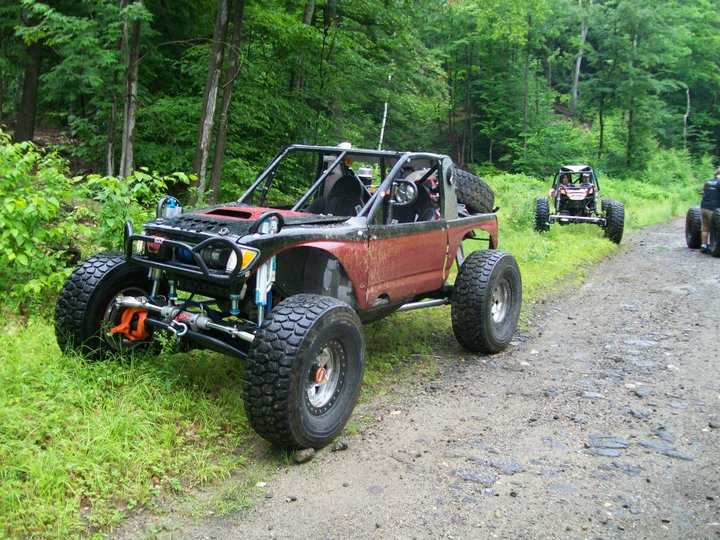

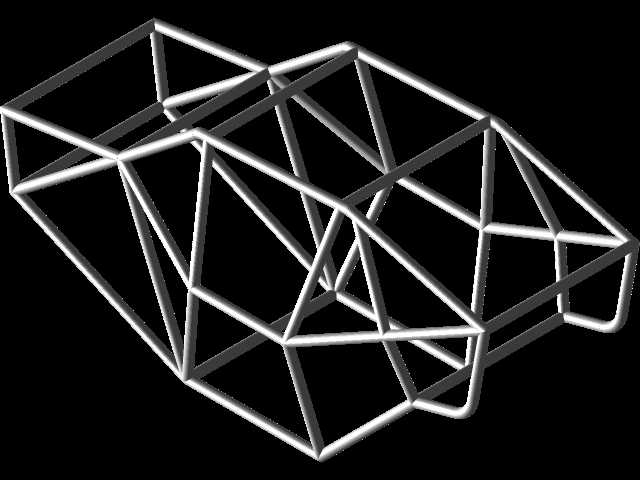

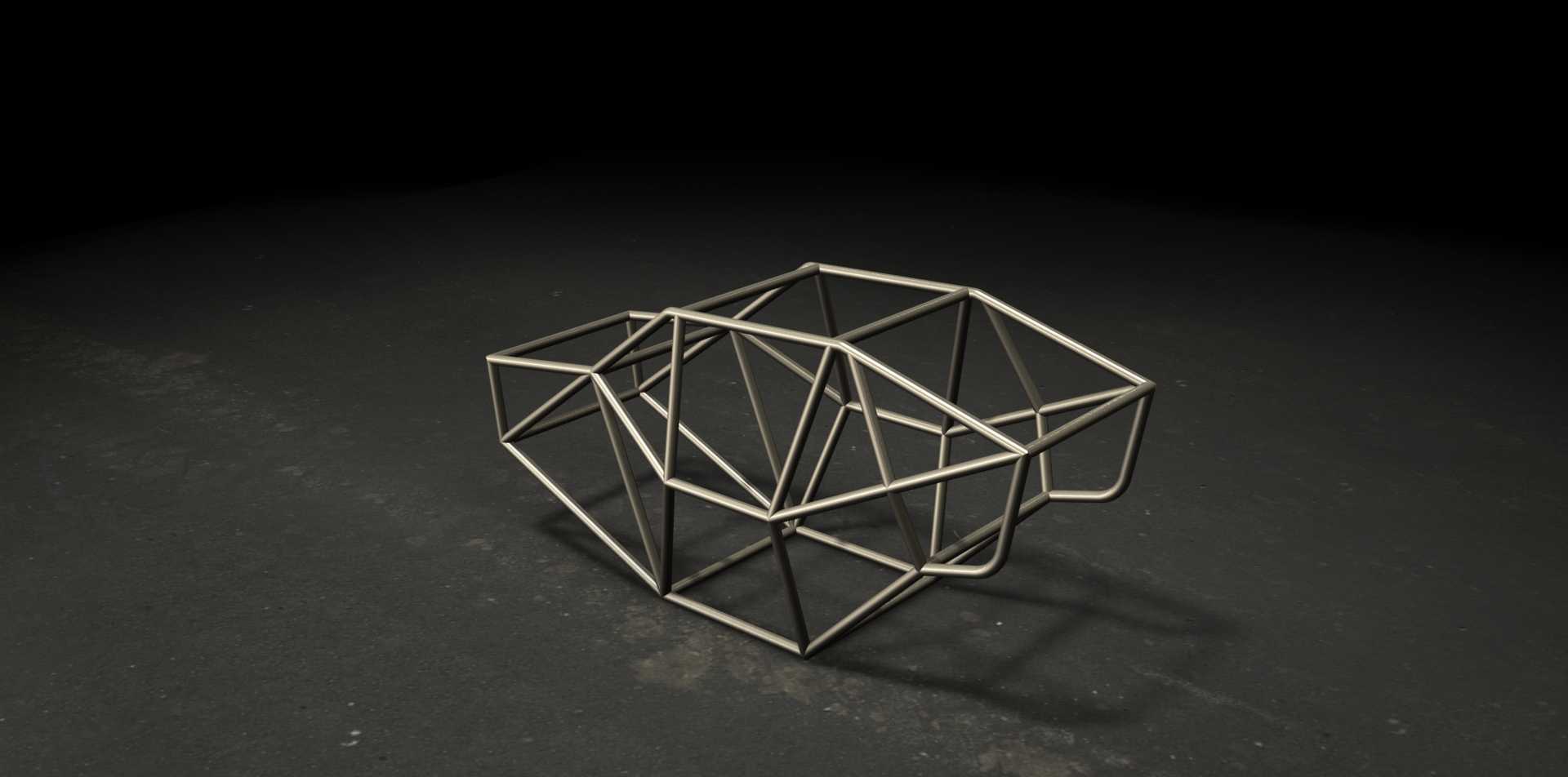

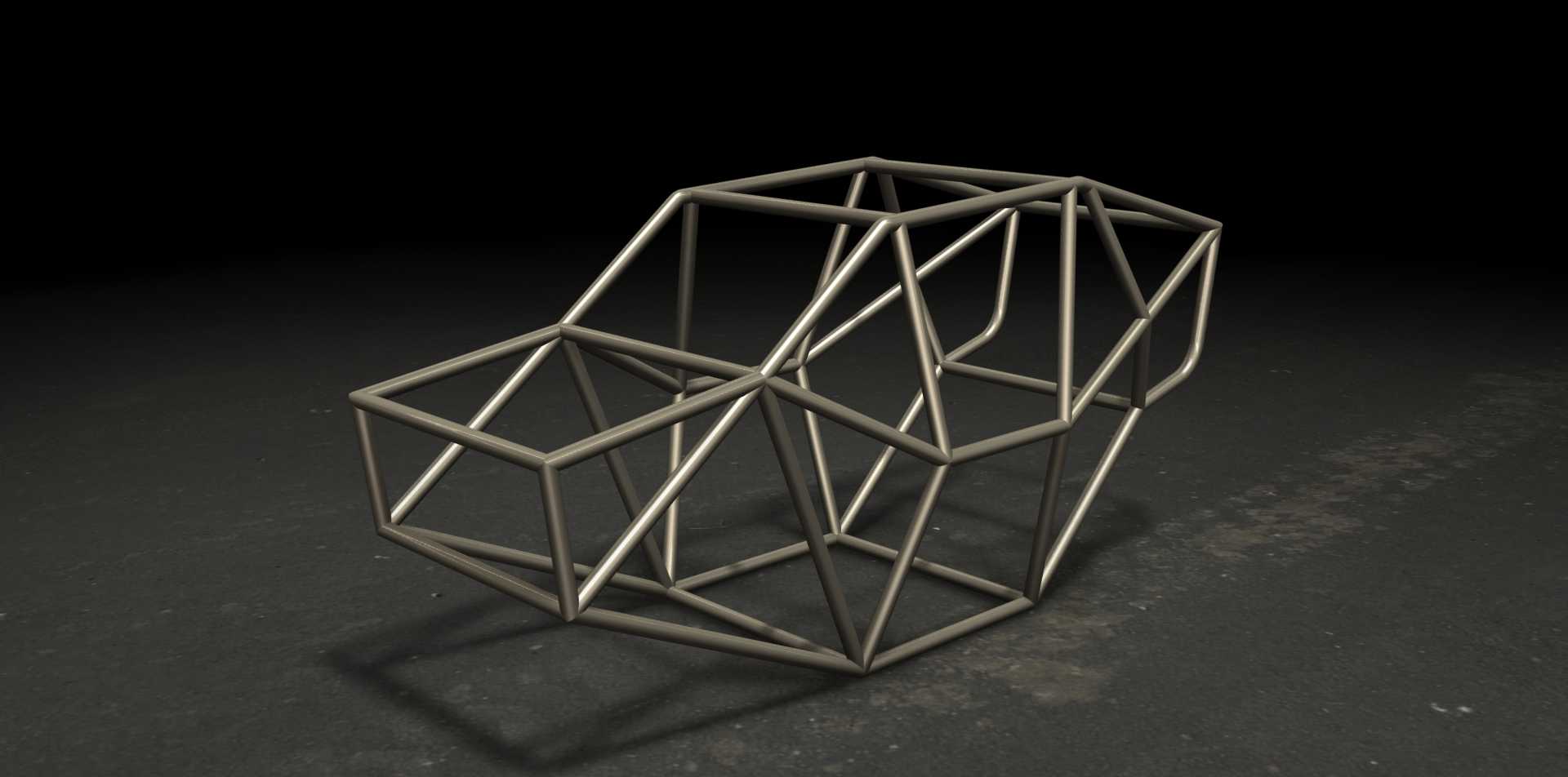

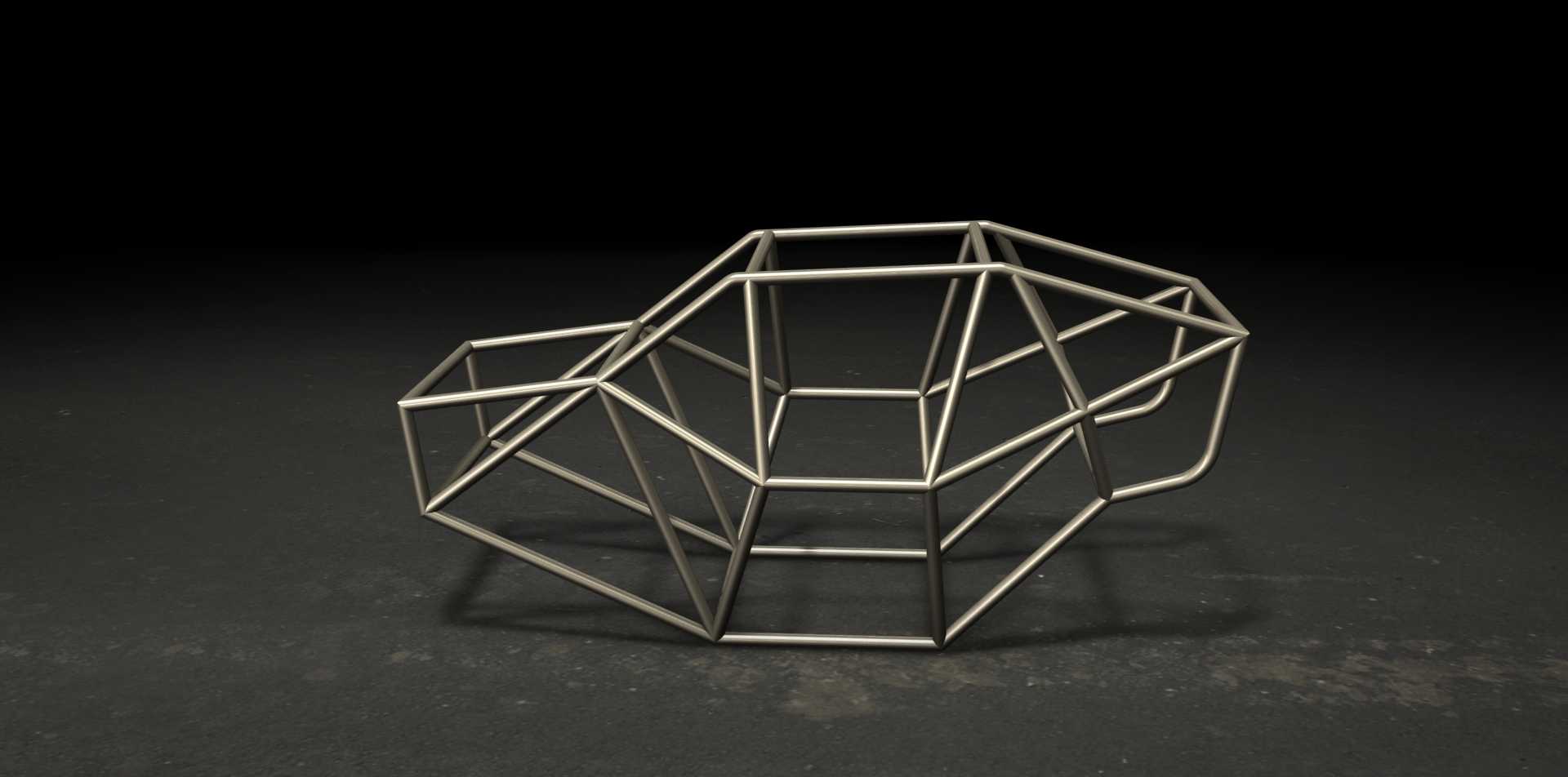

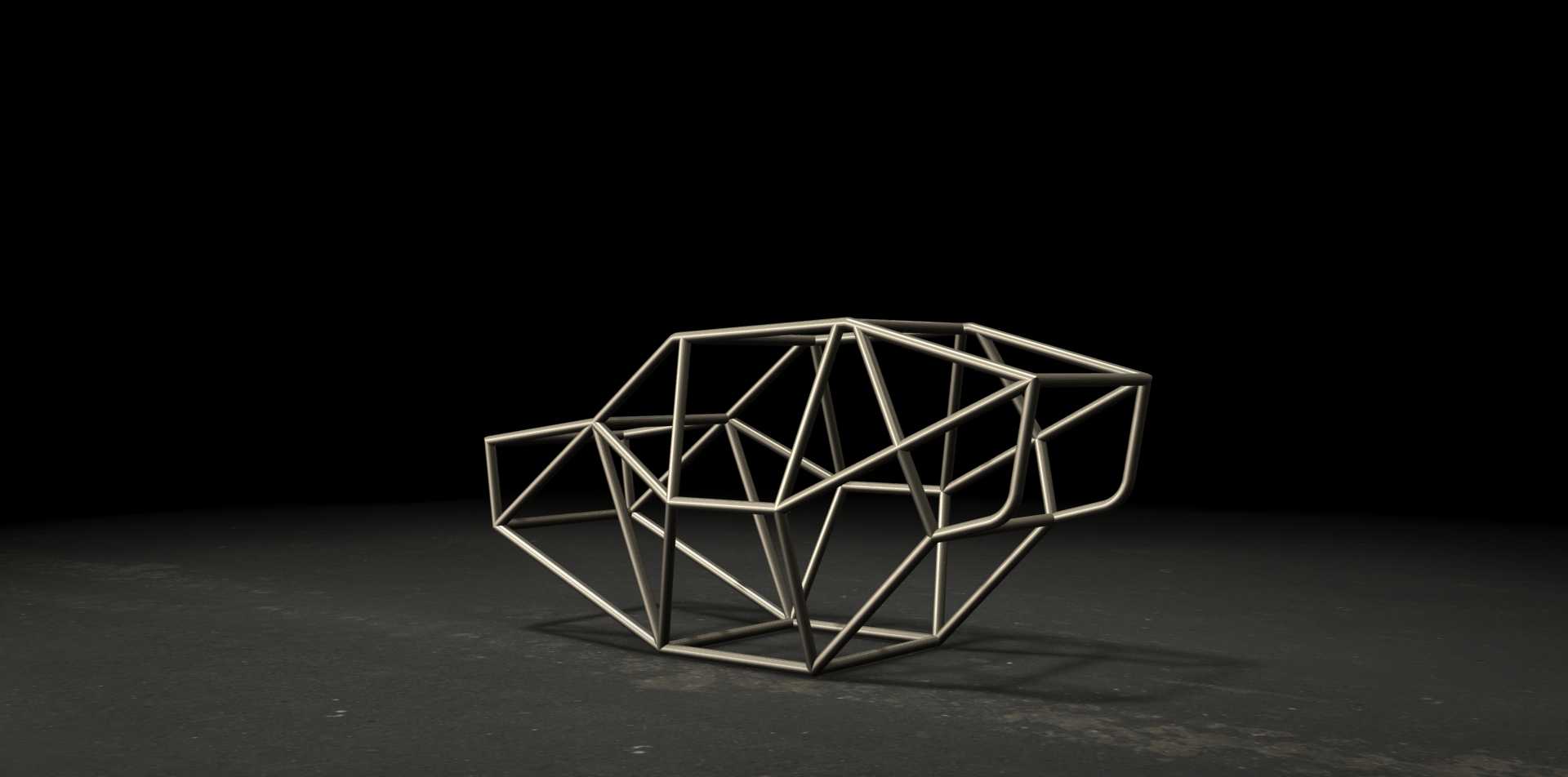

　　这类管式桁架底盘常见于小批量定制改装车辆、越野特种作业小车、大学生方程式赛车以及轻量化场地试验车的开发环节，区别于传统冲压焊接的一体式承载车身或梯形槽钢底盘，空间管桁架结构能在更低的整备质量下实现更高的扭转刚度，对于需要严格控制自重、同时要应对复杂路面冲击载荷的场景适配性极强。从结构逻辑上看，整个骨架全部采用等径金属圆管通过空间斜撑拼接形成闭合受力体系，没有冗余的覆盖件承力设计，所有杆件的走向都沿着载荷传递路径布置：前部的框型结构是动力总成的安装位，预留的空间边界可以适配不同布局的小型动力单元与转向机构安装点，中部的笼型结构是驾乘舱的核心承载区，交叉布置的斜撑能在发生侧向碰撞或翻滚时将冲击力快速分散到整个骨架，

　　避免局部结构溃缩侵入乘员空间，后部的延伸桁架则用于固定传动系统、燃油箱或电池组以及后悬架安装支座。设计这类桁架结构时，首先要确定的是核心硬点边界：轮距、轴距、悬架安装点坐标、动力总成的外轮廓尺寸、驾乘人员的坐姿空间边界是最先要锁定的参数，所有管件的端点坐标都要围绕这些硬点展开，不能出现杆件侵入安装空间或运动干涉的问题。不同于钣金结构需要考虑冲压拔模角度、焊接搭接边的工艺余量，管桁架结构的设计核心是让每一段管件都承受轴向拉压载荷，尽量避免管件承受垂直于轴线的弯曲力矩，因此斜撑的角度通常控制在30度到60度之间，过大或过小的斜撑角度都会导致结构受力效率下降，反而会增加不必要的重量。在实际的建模过程中，

　　需要先搭建三维草图确定所有节点的空间坐标，再通过结构生成工具沿路径生成管件实体，节点位置的相贯线处理是建模的细节重点，相贯切口的精度直接影响后续下料、弯管以及焊接的装配精度，如果节点处管件对接间隙过大，焊接时会产生较大的焊接变形，最终导致整个底盘的尺寸精度超差，影响后续悬架、动力部件的安装定位。这类底盘的安装边界设计需要提前预留通用化的安装支座，比如悬架摆臂的安装点需要设计带加强筋的焊接支座，不能直接将摆臂铰接点固定在单根圆管上，避免局部应力集中导致管件开裂；驾乘舱的地板、座椅安装位需要在桁架对应位置预留横向管件作为安装基础，覆盖件的固定点则可以在管件上焊接小尺寸的螺母板，不需要额外增加大的结构件。从实际使用场景来看，

　　这类管式底盘的维护便利性也优于传统一体式底盘，出现局部管件变形或损坏时，可以单独切割更换受损的管段，不需要对整个底盘进行大面积校正，对于场地赛车、越野改装车这类容易出现结构磕碰损伤的使用场景来说，能大幅降低后期维护的成本与时间。另外，空间桁架结构的镂空特性也便于布置各类管线，制动管路、线束、燃油管路都可以沿着管件内侧走线，通过管卡固定在骨架上，不需要额外设计管线固定支架，同时镂空结构也能提升动力总成、制动系统的散热效率，避免封闭底盘结构导致的热量堆积问题。在结构强度校核环节，这类管桁架结构通常采用梁单元进行有限元分析，根据不同工况下载荷的施加方向，调整局部管件的壁厚或增加斜撑，比如在悬架安装点附近、前部碰撞吸能区可以适当增加管件壁厚，而在仅承受稳定载荷的中部区域可以适当减小壁厚，实现刚度与重量的最优平衡。需要注意的是，这类底盘的焊接工艺要求较高，通常采用氩弧焊进行管件连接，焊接时需要采用对称焊接的顺序，避免单侧焊接热量集中导致的骨架变形，所有节点位置的焊缝要保证连续饱满，不能出现虚焊、漏焊的问题，关键受力节点还可以增加三角形的加强筋片，提升节点的抗扭能力。
