工业设备用隔振缓冲杯架结构设计

　　在工业现场的各类动力设备、精密检测工位、移动作业载具的布局设计中，振动与冲击的隔离一直是结构工程师需要重点考量的环节，这类隔振支撑件的设计合理性，直接关联到设备核心部件的使用寿命、检测数据的准确性，甚至是作业过程的安全冗余。本次涉及的隔振杯架结构，主要针对40Hz以上的中高频振动传递路径做阻断设计，额定负载覆盖35-70磅区间，适配多数小型动力模组、机载仪器、便携作业终端的安装隔振需求。

　　从实际应用场景来看，这类结构常被用在车载小型检测设备的安装基座、车间流水线旁的在线检测探头支架、小型空压机与周边管线的连接支撑、甚至是户外便携作业设备的底部缓冲位——这些场景的共性是，振源频率多集中在中高频段，同时伴随设备启停、移动过程中的瞬时冲击，普通的刚性支撑会直接将振动传递到被保护部件，长期运行下容易出现紧固件松脱、内部精密元件焊点开裂、检测数据漂移等问题，而这类杯型隔振架的结构形式，刚好能通过自身的形变空间吸收振动能量，同时提供稳定的支撑定位。

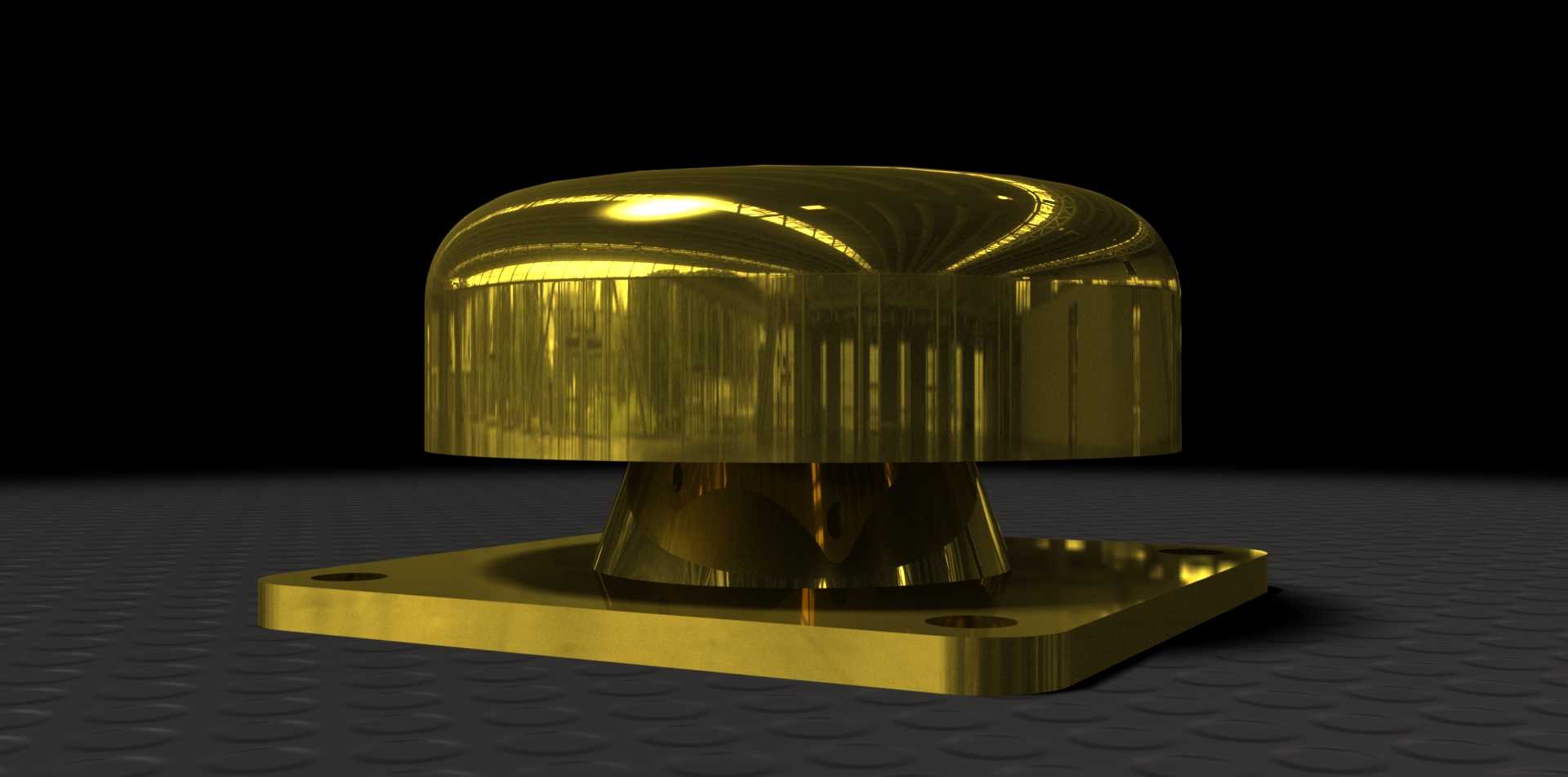

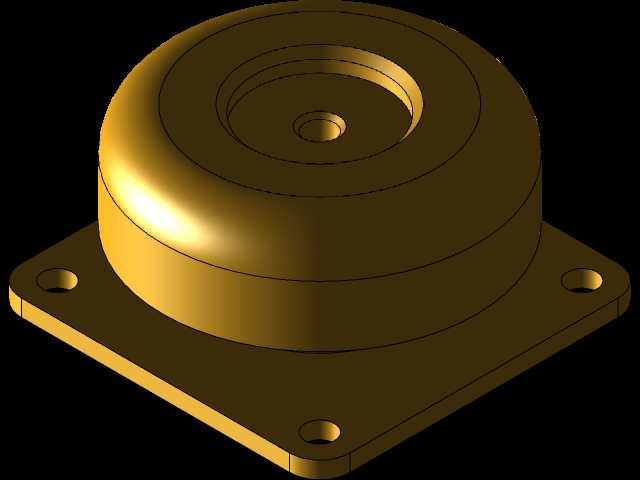

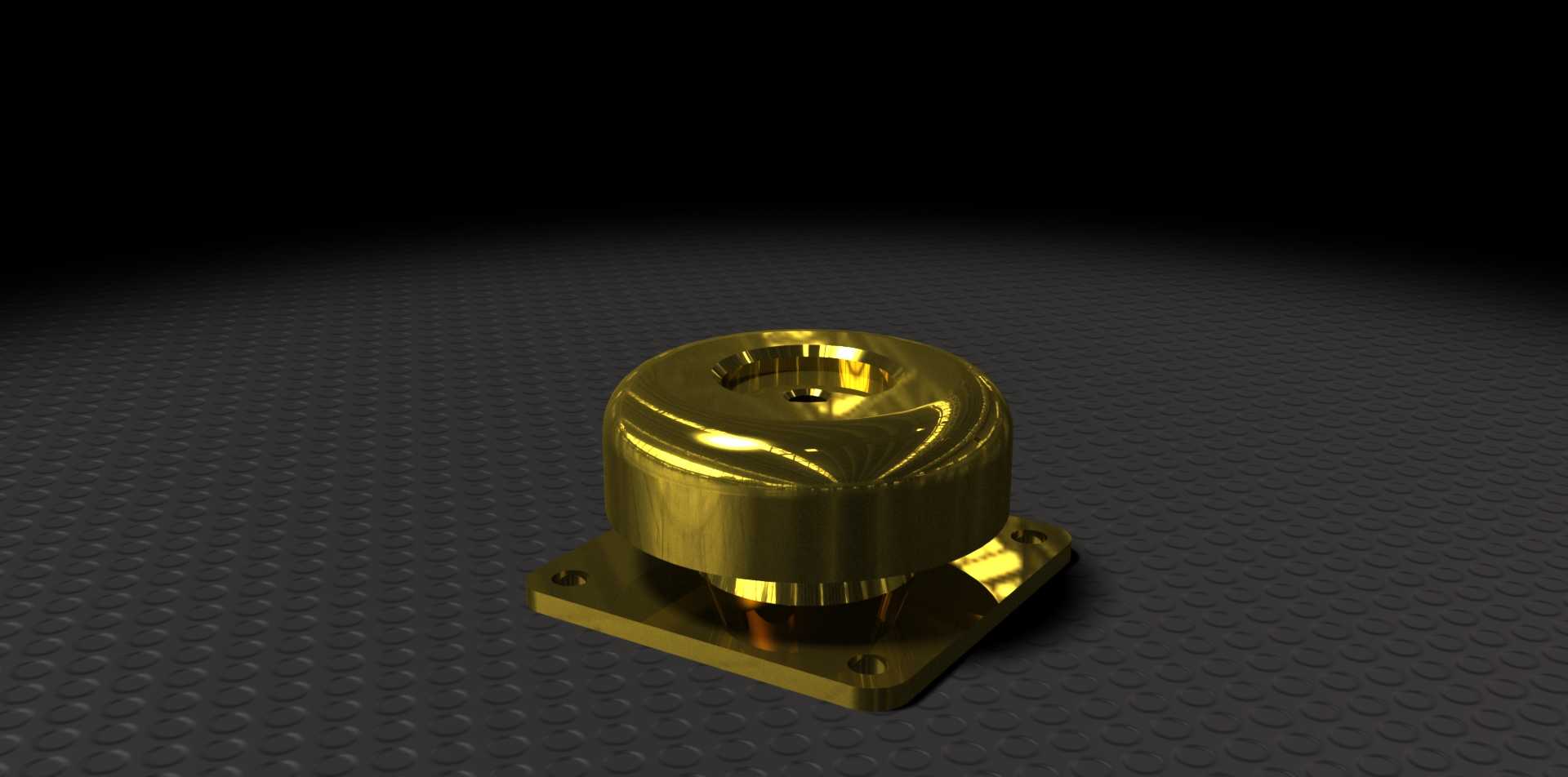

　　从功能特性上看，该结构采用上宽下窄的杯型承托设计，顶部的圆弧过渡罩面一方面可以分散被支撑部件的压应力，避免局部应力集中导致的支撑件形变，另一方面圆弧面的结构刚度分布更均匀，在承受垂向冲击时不会出现应力突变导致的结构失效。下部的锥台过渡段是核心的形变缓冲区域，相比等直径的柱式支撑，锥台结构在垂向受力时的形变曲线更平缓，不会出现刚度骤变的硬冲击感，同时能兼顾水平方向的小幅位移缓冲，应对设备运行时的多方向振动耦合。底部的方形安装法兰设置了对称的安装孔位，孔位的间距按照通用工业安装孔距设计，不需要额外做转接板就能直接固定在设备基座或者安装面板上，法兰的厚度做了加强处理，避免安装螺栓锁紧时法兰面出现翘曲，保证支撑面的水平度。

　　设计思路上，这款隔振杯架没有采用复杂的多零件组合结构，而是一体化的成型结构，减少了装配环节带来的刚度误差——多零件拼接的隔振件往往会因为装配间隙、紧固件预紧力差异，导致各个支撑点的刚度不一致，长期运行后容易出现支撑偏载，被支撑部件倾斜的问题。一体化结构的刚度一致性更好，四个同规格的杯架搭配使用时，每个支撑点的动刚度、静刚度偏差可以控制在很小的范围内，保证被支撑设备的水平度稳定。在结构的壁厚设计上，顶部罩面的壁厚略大于锥台段，保证承托面的刚度，避免被支撑部件压入罩面后出现卡滞，锥台段的壁厚按照额定负载的形变需求做了梯度设计，靠近法兰的位置壁厚稍厚，靠近顶部罩面的位置壁厚稍薄，让形变主要集中在锥台的中上部，避免靠近安装面的位置出现反复形变导致的疲劳断裂。

　　从安装边界来看，底部方形法兰的边长尺寸适配多数小型设备的安装脚位，安装孔采用通孔设计，适配常用的内六角螺栓或者自攻螺丝安装，安装时不需要在支撑件上做额外的攻丝处理，降低现场安装的加工要求。顶部承托面的直径覆盖常见的小型设备安装脚的接触尺寸，被支撑部件的安装脚可以直接放置在杯架的承托槽内，也可以通过粘接、卡扣的方式与杯架固定，不需要额外设计转接结构。整体的安装高度控制在较低的区间，不会过多抬高设备的重心，保证设备安装后的稳定性，尤其是在移动载具上使用时，较低的重心可以减少设备侧翻的风险。

　　在实际选型使用时，需要根据被支撑设备的总重量核算单只杯架的负载，尽量让单只杯架的实际承载落在额定负载区间的中间段，避免长期满负载或者超负载使用，否则会加速结构的疲劳老化，缩短使用寿命。如果是用于有水平方向持续冲击的场景，还可以在杯架的承托面增加防滑垫，进一步提升连接的可靠性，避免被支撑部件在冲击过程中出现移位。另外这类隔振件的安装面需要保证平整，如果安装基座本身存在平面度偏差，需要先做找平处理再安装杯架，否则会导致杯架长期处于偏载受力状态，局部应力过大出现提前失效。

　　很多工程师在做隔振设计时，往往会优先考虑复杂的弹簧隔振器、橡胶隔振垫，但在小型设备、轻负载的应用场景下，这类一体化的杯型隔振架的安装便捷性、成本优势、可靠性都更突出，不需要额外的维护，安装完成后可以长期稳定运行，尤其适合批量设备的配套使用，不需要针对每个安装点位做复杂的刚度匹配计算，只要总负载在额定范围内，就能达到预期的隔振缓冲效果。
