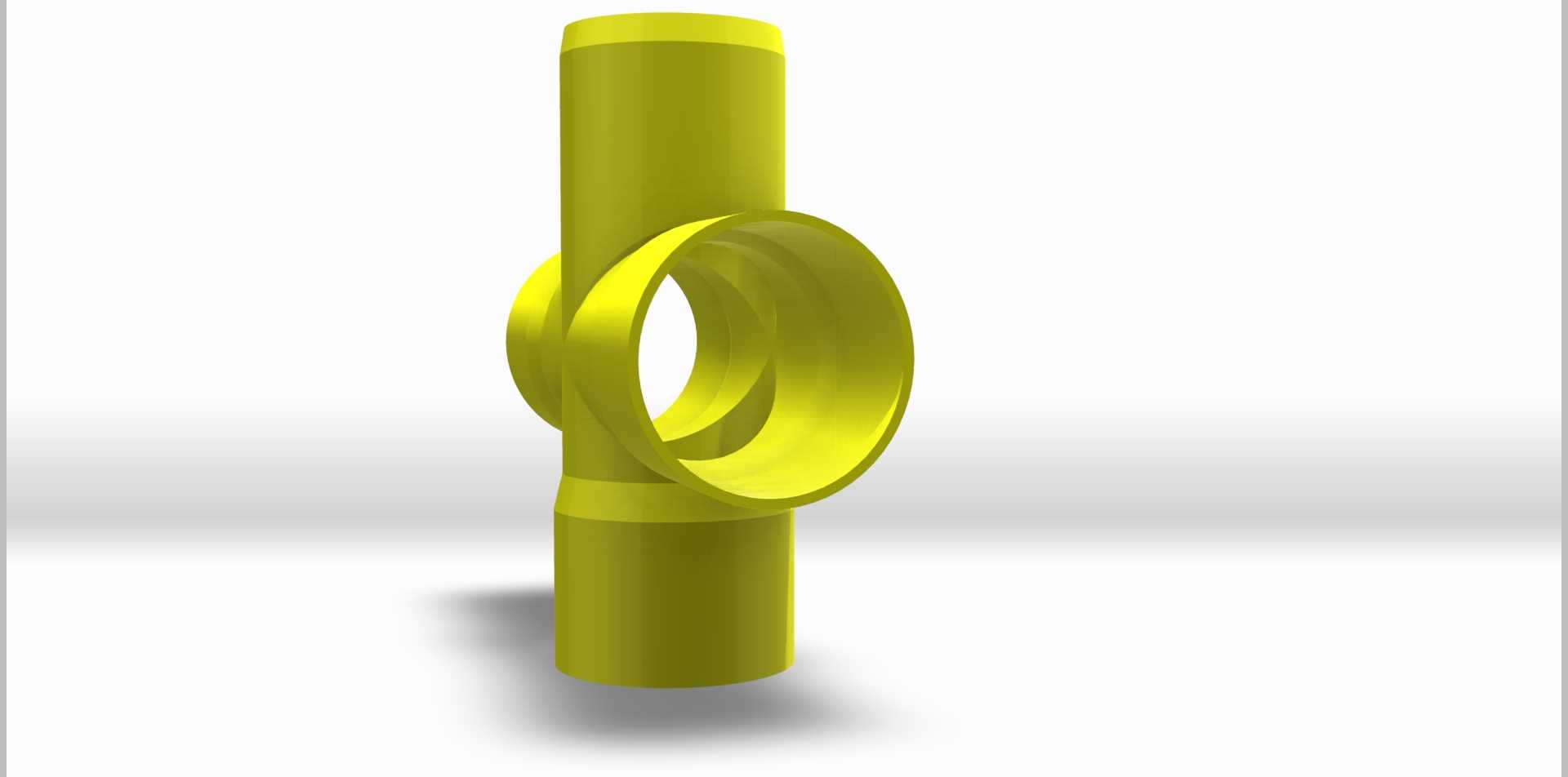

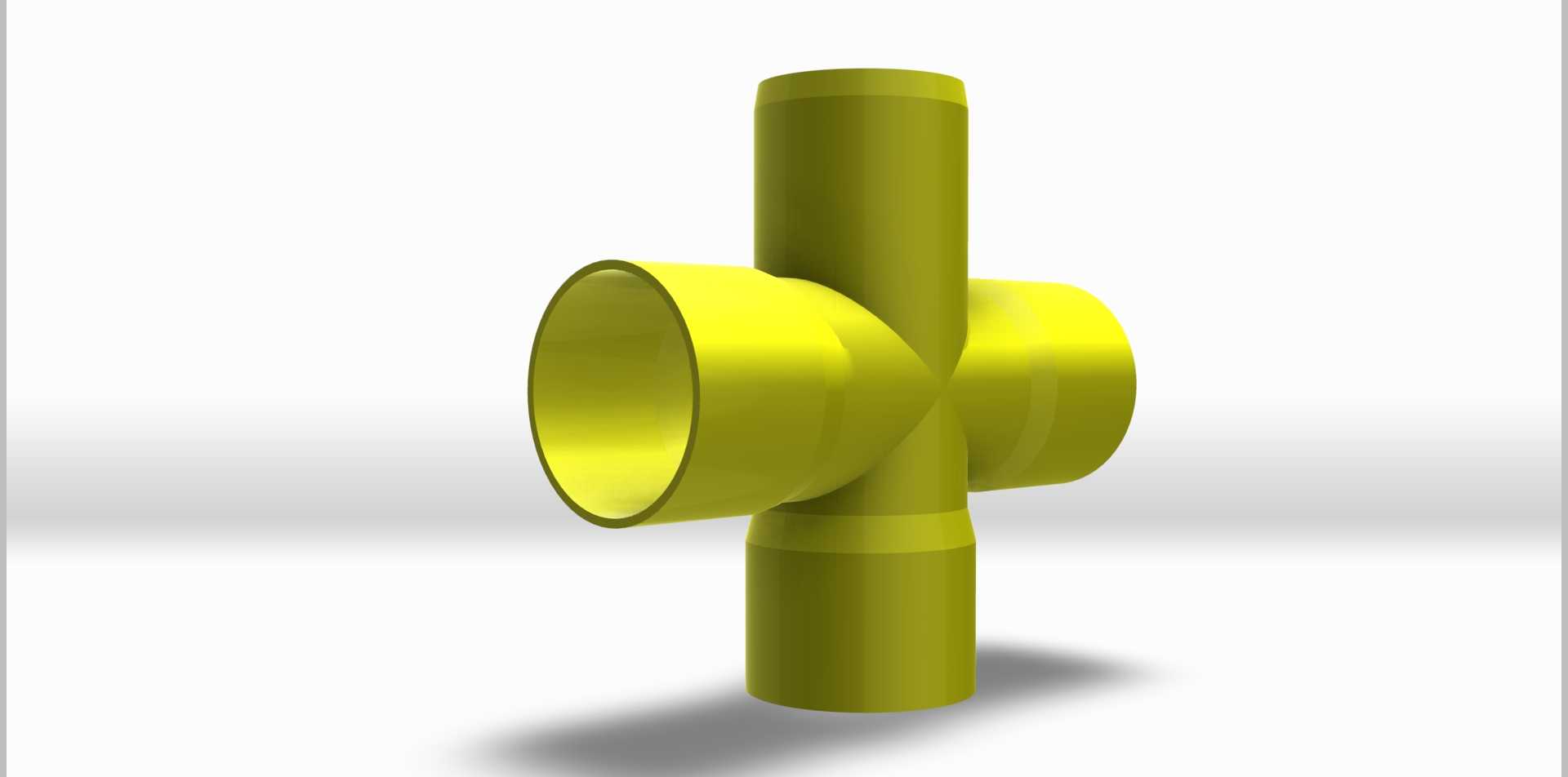

2英寸PVC四通十字交叉管路连接件

　　在民用给排水、家装水路改造、小型灌溉系统、低压流体输送管路的布设场景里，十字交叉连接的需求一直是管路布设中绕不开的节点，常规的管路布设如果遇到垂直交叉的四路通连需求，用多个弯头拼接不仅会增加连接点的渗漏风险，还会占用更多的安装空间，同时多段拼接的流道转折也会增大流体阻力，影响管路整体的输送效率，这种一体式的PVC十字四通连接件，就是针对这类场景做的一体化结构设计。从实际使用的角度看，这类2英寸规格的PVC十字接头，主要适配公称通径2英寸的PVC硬质管材，连接方式采用常规的胶粘承插结构，四个方向的承口尺寸保持一致，能够实现同一平面内互相垂直的四个方向的管路等径连通，不需要额外做变径转接，在布设同管径的十字交叉管路时，

　　单个零件就能完成节点连接，相比多管件拼接的方案，能减少三个粘接接口，大幅降低施工时的粘接操作工作量，同时也减少了潜在的渗漏点，提升管路节点的长期可靠性。设计这类连接件的时候，首先要考虑的是流道的顺滑性，四个方向的流道在中心交汇区域做了圆弧过渡处理，没有生硬的直角转折，流体经过交汇区域的时候不会形成明显的紊流区，能有效降低管路的局部压力损失，对于低压输水、家装冷水管路、小型园艺灌溉系统这类对流体阻力比较敏感的场景，这种顺滑流道的设计能有效提升管路的输送效率，减少水泵端的出力损耗。从结构强度的角度看，整个接头的壁厚是按照PVC管材管件的常规承压标准做的等强度设计，承口部位做了略微的加厚处理，因为承插粘接的时候，

　　胶粘剂会溶解管材与管件的表层塑料，固化后形成一体结构，承口区域是粘接受力的核心位置，加厚的承口壁能抵消粘接装配时的应力，同时在管路长期受内压的时候，承口位置不会因为应力集中出现开裂。接头的外部在四个流道交汇的十字交叉位置，做了自然的壁厚过渡，没有多余的加强筋结构，一方面是因为2英寸规格的PVC管件本身承压要求不高，常规壁厚就能满足0.6MPa到1.0MPa的低压使用需求，另一方面光滑的外表面也能在安装的时候减少空间占用，不管是暗埋在墙体沟槽里，还是明装走管，光滑的外壁都不会和周边的固定卡件、墙体结构产生干涉。安装边界上需要注意，四个方向的承口深度是统一的，配管的时候管材插入承口的深度要达到标定的深度，不能插接过浅导致粘接面积不足，

　　也不能插接过深顶到中心交汇的流道挡边，造成流道通径变小。安装时要保证四个连接的管材处于同一垂直平面，不能出现偏斜，否则会导致承口和管材之间出现不均匀的缝隙，粘接后容易出现渗漏。另外这类PVC十字接头的使用温度范围要符合硬质聚氯乙烯材料的特性，不能用于超过45摄氏度的流体输送，也不能用于输送有机溶剂、强氧化性流体，避免材料被腐蚀老化。在实际的工程应用里，这类十字四通除了常规的给排水场景，也会用在小型水产养殖的增氧管路布设、室内新风系统的PVC风管分支、实验室的低压通风管路连接等场景，只要是等径四路交叉连通的低压管路需求，这种一体式的十字接头都能比拼接方案提供更可靠的连接效果。建模的时候要注意承口的内径尺寸要匹配对应规格PVC管材的外径公差，不能出现尺寸过紧导致管材插不进去，或者尺寸过松导致间隙过大粘接不牢的问题，中心交汇区域的流道要做布尔运算的时候保证完全连通，不能出现残留的薄壁挡边，否则实际生产出来的管件会出现流道堵塞的问题。外表面的脱模斜度要符合注塑成型的工艺要求，承口内部的脱模斜度要控制在合理范围，既方便注塑脱模，也不会影响管材的插入装配。
