小型桌用夹持式虎钳结构设计方案

　　这款小型夹持式虎钳主要面向桌面级钳工操作、小型零件精密加工、模型制作、电子元器件返修等场景设计，区别于重型机用台虎钳，它的核心优势是无需在工作台面开孔打安装孔，通过尾部的螺旋压紧机构就能快速固定在厚度适配的工作台边缘、临时操作台甚至木质桌板上，拆装转移极为便捷，非常适合流动作业、小型维修工位、家庭DIY工坊以及教学实训场景使用。

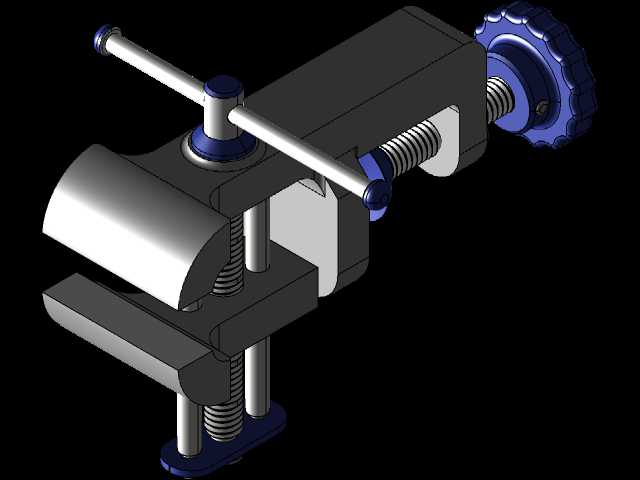

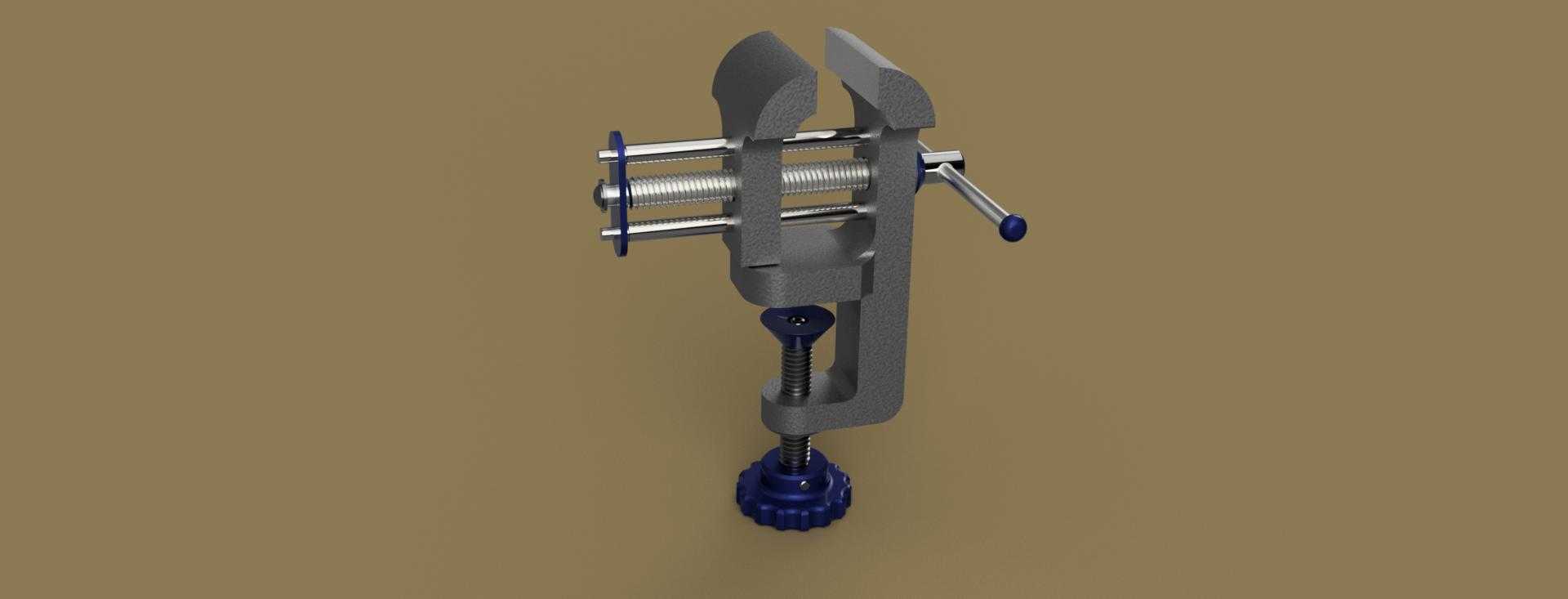

　　从功能特性来看，该虎钳采用双导杆导向搭配主传动丝杆的结构，活动钳身沿两根平行光杆做直线往复运动，相比单导杆结构，双导杆能有效抵消夹紧过程中产生的偏转力矩，避免活动钳身出现翘头、偏斜问题，保证钳口夹持面的平行度，夹持小型零件时不会出现工件翘起、夹偏的情况。主传动丝杆采用梯形螺纹设计，具备良好的自锁性能，夹紧工件后不会因为加工过程中的振动出现松脱，丝杆端部配有的摇臂手柄长度经过力矩匹配，操作人员无需借助加力杆，单手就能施加足够的夹紧力，既保证夹持可靠性，也不会因为力矩过大导致薄壁零件被夹变形。钳口部分采用平直带防滑齿的结构设计，针对不同材质工件的夹持需求，也可以在原有钳口上加装软质钳口垫，避免夹伤铜、铝、塑料等软质工件的表面。

　　设计过程中，首先确定的是夹持范围与安装边界的匹配关系，钳口最大张开量控制在70mm区间，能够覆盖绝大多数小型零件的夹持需求，同时不会因为张开量过大导致整体结构冗余笨重。整体结构采用分体式装配设计，固定钳身、活动钳身、导杆、丝杆、压紧机构都可以单独拆分加工，后期维护更换易损件十分方便。尾部的桌夹机构同样采用螺旋压紧结构，底部的压紧盘做了增大接触面积的设计，压紧时不会在木质桌面留下过深的压痕，同时压紧盘可以小角度自适应倾斜，即使工作台边缘存在轻微的不平整，也能保证夹紧牢靠，不会出现整体晃动的问题。

　　从安装边界来看，该虎钳整体高度控制在180mm以内，钳身宽度不超过100mm，占用桌面面积极小，即使在狭小的维修工作台面上也能灵活布置，尾部桌夹的最大夹持厚度为50mm，能够适配绝大多数常规工作台、实训桌的面板厚度，不需要额外制作安装转接板。导杆与钳身的配合采用间隙配合公差，既保证活动钳身滑动顺畅无卡滞，也不会因为间隙过大导致夹持精度下降，丝杆与固定钳身的配合部位设置有耐磨衬套，长期反复使用也不会出现配合间隙变大的问题，有效延长整体使用寿命。

　　在实际使用场景中，这类小虎钳可以承担小型零件的锉削、钻孔、攻丝、打磨去毛刺、零件粘接固定、小工件焊接定位等多种作业，在模型制作领域，它可以夹持模型零件进行精细修整、喷涂固定；在电子维修场景中，加装软钳口后可以夹持电路板进行元器件拆焊；在学校金工实训场景中，它可以作为大型台虎钳的补充，供学生进行基础钳工技能练习，不需要占用大型工位资源。整体结构没有冗余的复杂部件，所有受力部位都做了对应的加强设计，固定钳身与活动钳身的受力截面经过校核，在最大夹紧力工况下不会出现断裂、塑性变形问题，表面采用喷塑处理，具备良好的防锈能力，适合在多粉尘、偶尔接触切削液的作业环境中长期使用。钳身的重心经过优化，夹紧工件后整体重心落在桌夹的支撑范围内，即使夹持偏重的小型零件，也不会出现虎钳前倾、翻倒的问题，作业过程中的稳定性有充足保障。
