Shar刀具cat40刀柄专用紧固夹具结构

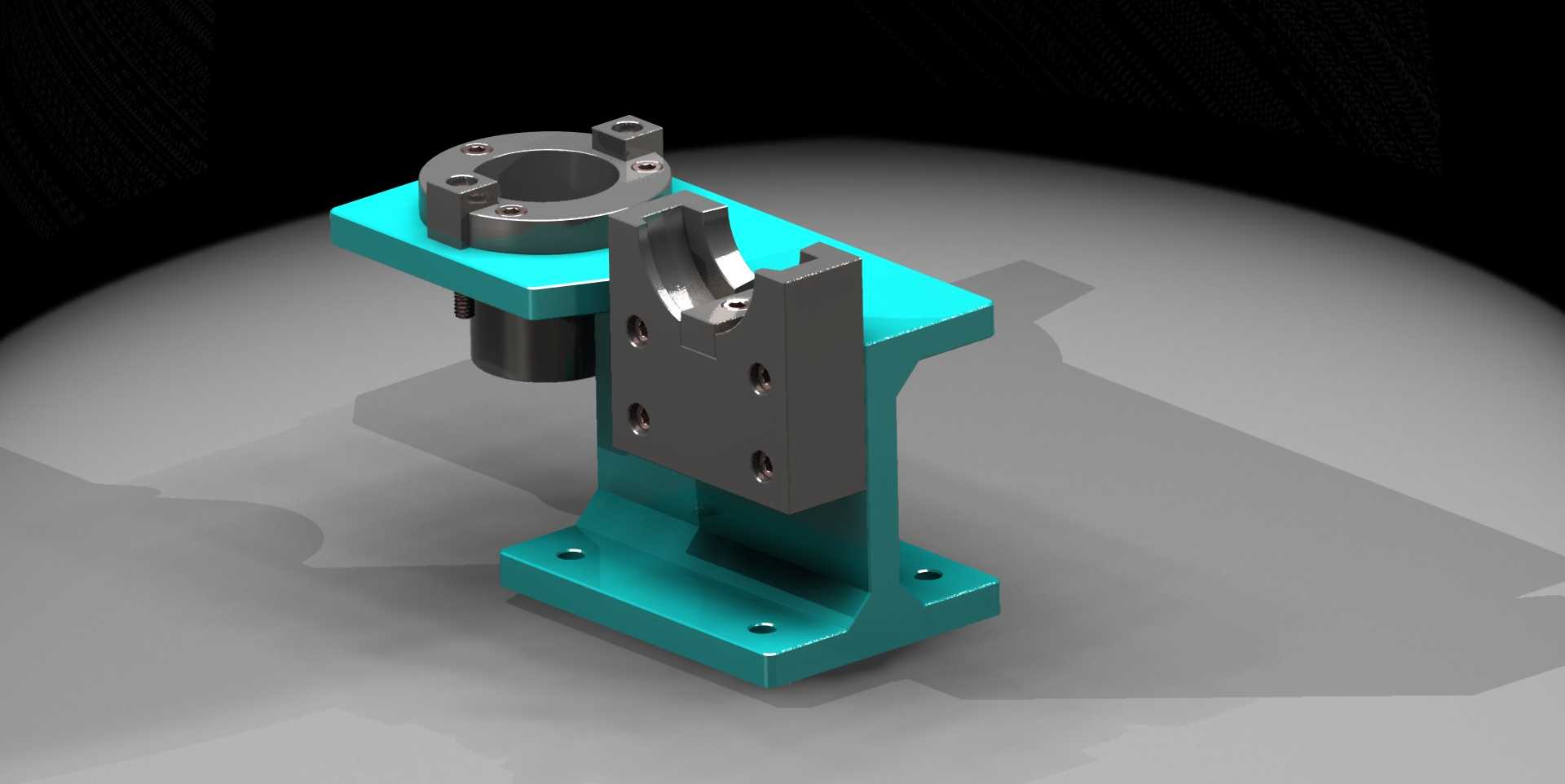

　　在数控加工车间的日常换刀流程里，这类针对CAT40规格刀柄设计的紧固夹具，是刀具预调、刃磨、拆装环节必不可少的辅助工装，主要布置在刀具准备工位、对刀仪旁或者工具磨床的操作侧，用来固定刀柄本体，避免拆装拉钉、旋转螺母、调整刀片时刀柄跟着转动，既提升换刀效率，也能防止操作过程中刀柄磕碰损伤。从结构组成来看，整个夹具采用立式L型支撑基座作为主体承载结构，基座底部设计了带沉头孔的安装法兰面，四个安装孔沿基座长度方向对称排布，安装时可以直接通过内六角螺栓固定在铸铁工作台或者木质工具台面上，安装边界的孔距适配常规工具台的T型槽间距，不需要额外加工转接板就能完成固定。基座上部的水平安装台面上，设置了与CAT40刀柄法兰端匹配的定位止口，

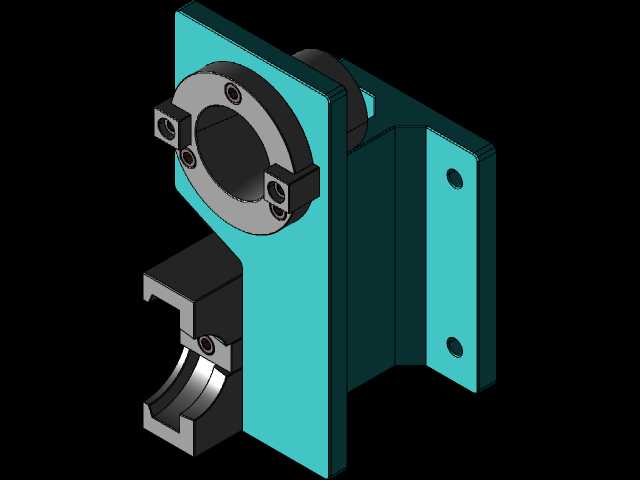

　　止口内径刚好贴合刀柄法兰的外圆定位面，装配时刀柄从上往下放入止口就能完成周向定位，不需要额外找正，止口旁侧设计了两个对称的锁紧螺钉孔，装入紧定螺钉后可以顶住刀柄法兰的侧平面，限制刀柄的轴向转动，保证装夹后刀柄完全固定。在基座的竖直立板侧面，设计了快换式的V型夹持块，V型开口的角度与CAT40刀柄的锥度完全匹配，夹持块通过四个内六角螺栓固定在立板上，磨损后可以单独拆卸更换，不需要更换整个基座，降低长期使用的维护成本。V型块的开口中心与上部止口的中心保持同轴度公差在0.02mm以内，保证刀柄装入后锥面与V型块完全贴合，不会出现偏载导致的刀柄变形。设计过程中，首先考虑的是操作的便捷性，

　　整个夹具的操作高度设置在距离安装台面180mm到260mm的区间，刚好符合操作人员站立操作的手肘高度，拆装刀具时不需要弯腰或者抬臂，长时间操作也不容易产生疲劳。其次是结构的刚性，基座采用整体式铸铁铸造后加工而成，壁厚设置在12mm以上，立板与水平台面之间设置了加强筋过渡，避免夹紧刀柄时基座出现形变，保证装夹的稳定性。夹持块的材质选用40Cr调质处理，表面硬度达到HRC28-32，既有足够的强度夹紧刀柄，也不会因为硬度过高刮伤刀柄的锥面镀层。在实际使用场景中，操作人员更换Shar系列刀具的CAT40刀柄时，先将刀柄锥部朝下放入夹具的定位止口，确认V型块贴合刀柄锥面后，拧紧侧面的两个紧定螺钉，

　　就可以使用扭矩扳手拆装刀柄前端的ER螺母或者刀片压块，也可以在这个状态下安装拉钉、调整刀具伸出长度，整个装夹过程不超过10秒，夹紧后可以承受最大80N·m的扭矩，完全满足常规刀具拆装的扭矩需求。夹具的所有棱边都做了C2的倒角处理，没有尖锐的毛刺，避免操作过程中划伤操作人员的手部，基座表面做了喷塑处理，耐油污耐锈蚀，适合车间多油污的使用环境，日常维护只需要定期清理V型块和定位止口内的铁屑和切削液残渣，不需要额外的润滑保养。从安装适配性来看，整个夹具的外形长度控制在160mm，宽度120mm，总高度220mm，占用工作台的面积很小，即使在狭小的刀具准备台上也能布置，底部的安装孔可以适配M10的膨胀螺栓或者T型螺栓，既可以永久固定在工位上，也可以临时固定在移动工具车上，满足不同工位的使用需求。针对CAT40刀柄的结构特点，夹具在定位止口的中心位置设计了直径30mm的避让孔，拆装拉钉时拉钉可以伸入避让孔内，不需要额外垫高刀柄，适配不同长度规格的CAT40刀柄，不管是短刀柄还是加长刀柄，都能稳定装夹。V型块的夹持位置避开了刀柄上的卡槽和键槽位置，不会压伤刀柄上的定位结构，保证刀柄后续装入机床主轴时的定位精度。
